Akcesoria do montażu balustrad drewnianych

Dobór okuć do balustrady drewnianej potrafi zepsuć nawet starannie zaprojektowaną konstrukcję, bo to właśnie one przenoszą obciążenia, kompensują ruchy drewna i decydują o trwałości całego układu. Rynek oferuje ponad 227 pozycji katalogowych w samej kategorii akcesoriów montażowych, a gdy doliczyć systemy szklane (197 produktów), chemię (65), materiały (55) i śruby (50), dobór robi się poważny. Poniżej znajdziesz konkretne liczby, średnice, gatunki stali i mechanizmy, które decydują, czy balustrada przetrwa dekadę, czy zacznie skrzypieć po pierwszej zimie.

• Jakie łączniki i wsporniki pasują do drewna?
• Rotule i uchwyty do szkła w drewnianej balustradzie
• Stal nierdzewna 304 czy 316 do montażu na zewnątrz?
• Najczęstsze błędy przy montażu balustrad drewnianych

Jakie łączniki i wsporniki pasują do drewna?

Połączenie drewna ze stalą wymaga elementu pośredniego, bo twardy metal wkręcony w miękkie włókna szybko się poluzuje. Dlatego w ofercie pojawiają się adaptery do drewna (6 modeli), które rozkładają siłę na większą powierzchnię i chronią strukturę słupka przed pęknięciem wzdłuż włókien. Ich grubość (zwykle 3-5 mm) i kształt zaprojektowano tak, aby śruby mogły pracować pod kątem 90° do osi włókna, a nie wzdłuż niej.

Łączniki, kolana i narożniki (33 produkty) obsługują profile 10×10 mm do 40×40 mm oraz rury o średnicy ø10-48 mm. Przy łączeniu słupka z poręczą warto sprawdzić, czy producent przewiduje zarówno wariant prostopadły, jak i kątowy 45° lub regulowany, bo inaczej trzeba będzie spawać na budowie, a to komplikuje logistykę i podnosi koszt.

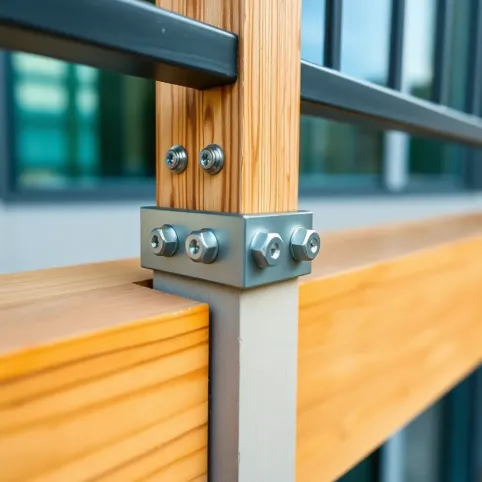

Wsporniki słupków (11 modeli) oraz wsporniki poręczy (5) to elementy, na których osiada ciężar całej balustrady, dlatego ich nośność powinna wynosić minimum 0,75 kN/m zgodnie z PN-EN 1991-1-1. Mocowania boczne (4) pozwalają zamontować słupek do ściany lub czoła stropu, co bywa jedynym wyjściem przy wąskich klatkach schodowych, gdzie brakuje miejsca na klasyczną stopę.

Kołnierze i mocowania (14) maskują przejście rury przez drewno lub beton, jednocześnie uszczelniając połączenie przed wodą. Brak takiego elementu w strefie czołowej tarasu oznacza, że po dwóch sezonach deszczów woda kapilarnie wniknie w słupek i zacznie go rozsadzać od środka, nawet jeśli drewno wygląda na zdrowe.

Rozety (35 wariantów) mosiężne i nierdzewne to nie ozdoba, lecz dystans, który kompensuje nierówności otworu i pozwala ukryć łeb śruby. Przy średnicy rury 42,4 mm stosuje się rozetę ø50 mm, a przy profilu 40×40 mm model kwadratowy. Płytki montażowe, wypałki i krążki (28 produktów) pełnią podobną funkcję w mniej widocznych miejscach, na przykład przy mocowaniu bazy słupka do podłoża.

Zaślepki (8), półkule (1) i kule ozdobne (4) zamykają rury od góry, chroniąc je przed zaleganiem wody. Brak zaślepki oznacza, że woda deszczowa wpływa do wnętrza profilu i zimą rozsadza go lodem, dlatego ten drobny element bywa ważniejszy niż sam wspornik. Zasuwy, skoble (6) i zawiasy (40) zamykają temat bram i furtek w obrębie balustrady, a obejmy zaciskowe (4) trzymają elementy dekoracyjne bez spawania.

Tabela podkategorii i typowych zastosowań

Rotule i uchwyty do szkła w drewnianej balustradzie

Szkło w drewnianej balustradzie to osobny ekosystem, w którym liczy się nie tylko estetyka, ale przede wszystkim zdolność tłumienia drgań i kompensacja rozszerzalności cieplnej. Kategoria obejmuje 119 rotul i uchwytów szklanych w trzech liniach materiałowych: nierdzewne (75 modeli, średnice ø12-60 mm), mosiężne (20, ø20-50 mm) oraz lakierowane (22, ø30-50 mm). Każda linia odpowiada innemu budżetowi i innej agresywności środowiska.

Rotula nierdzewna ø42,4 mm to standard przy tafli 8-10 mm, bo średnica wewnętrzna tulei dobierana jest tak, aby luz montażowy wynosił 1-2 mm z każdej strony. Zbyt ciasne osadzenie szkła prowadzi do naprężeń przy nagrzewaniu słonecznym, zbyt luźne do grzechotania przy wietrze. Dlatego producenci stosują wkładki elastomerowe z EPDM, które tłumią drgania i jednocześnie uszczelniają połączenie.

Uchwyty boczne (Model 20-25, 46 sztuk) pozwalają zamontować taflę szklaną do bocznej powierzchni słupka drewnianego, co zostawia górę słupka odsłoniętą i dobrze wygląda w nowoczesnych aranżacjach. Profile balustradowe (14 modeli) pełnią funkcję listwy dolnej i górnej, a ich wysokość (zwykle 25-50 mm) decyduje o tym, jak gruba tafla może być stabilnie utrzymana bez dodatkowych punktów mocowania.

Spigoty (6) to bolce montażowe osadzane w betonie lub drewnie, na które nakłada się słupek bez konieczności spawania czy wiercenia otworu przelotowego. Spigot ø16 mm utrzymuje słupek o wadze do 25 kg, co przy standardowej balustradzie 3 m i 5 słupkach daje łączne obciążenie 125 kg mieści się to w normie, ale tylko wtedy, gdy kotwa w betonie ma głębokość minimum 80 mm.

Daszki szklane (9 modeli) chronią górną krawędź tafli przed zalewaniem wodą i zabrudzeniem, a krążki UV (2) to podkładki pod rotule, które zapobiegają kruszeniu szkła w punkcie kontaktu z twardą stalą. Pominięcie krążka UV przy hartowanym szkle 10 mm powoduje mikropęknięcia po kilku miesiącach ekspozycji na słońce, bo różnica rozszerzalności cieplnej stali i szkła robi swoje.

Przy szkle laminowanym 6+6 mm (VSG/ESG) średnica rotul powinna wynosić minimum 50 mm, bo cięższa tafla wymaga większej powierzchni podparcia, inaczej rotula wygina się pod obciążeniem i szkło pęka w narożniku.

Porównanie linii rotul

Stal nierdzewna 304 czy 316 do montażu na zewnątrz?

Różnica między gatunkami 304 i 316 sprowadza się do jednego dodatku: molibdenu (2-3%) w stopie 316, który podnosi odporność na chlorki. W praktyce oznacza to, że 304 wytrzyma lata na zadaszonym tarasie w środkowej Polsce, ale przy basenie, w strefie nadmorskiej lub w miejscu, gdzie zimą stosuje się sól drogową, zacznie rdzewieć po pierwszym sezonie.

Stal czarna (S235) jest tańsza o 40-60%, ale wymaga cynkowania ogniowego lub malowania proszkowego co 2-3 lata, bo inaczej korozja zje gwint w ciągu 18 miesięcy. Przy montażu na zewnątrz bez konserwacji stal czarna to proszenie się o kłopoty, zwłaszcza w miejscach styku z drewnem, gdzie wilgoć utrzymuje się tygodniami.

Cena stali 304 waha się między 12 a 25 PLN/kg przy profilach, natomiast 316 to koszt 20-35 PLN/kg. Różnica na kompletnej balustradzie 3 m to zwykle 80-150 PLN, co stanowi ułamek wartości całej inwestycji, a oszczędność na gorszym gatunku wraca w postaci wymiany po 4-5 latach.

Konserwacja stali 304 i 316 nie wymaga demontażu, wystarczy przetrzeć powierzchnię szmatką z mikrofibry i wodą z dodatkiem łagodnego detergentu (pH 6-8). Unikanie środków chlorowych i kwasowych przedłuża żywotność powłoki pasywacyjnej, która właśnie chroni metal przed rdzą. Raz na 2-3 lata warto nałożyć pastę polerską do stali nierdzewnej, bo przywraca warstwę tlenku chromu.

Nie stosuj stali czarnej na zewnątrz bez powłoki ochronnej, bo rdza wżerowa w strefie mocowania śruby rozwija się niewidocznie pod główką i prowadzi do nagłego wyrwania elementu pod obciążeniem.

Materiały uzupełniające w zestawie

Profile nierdzewne (33 modele), rury (3) i kątowniki tworzą szkielet, a pręty gwintowane M8-M12 łączą elementy tam, gdzie spawanie jest niepożądane. Kolano hamburskie (łącznik kątowy z regulacją) sprawdza się na schodach kręconych, gdzie standardowe kolano 90° nie daje się ustawić pod wymaganym kątem. Śruby, nakrętki i podkładki (50 pozycji) to osobna kategoria, bo dobór klasy wytrzymałości (A2-70 vs A4-80) wpływa na nośność węzła, nie tylko na korozję.

Chemia montażowa (65 produktów) obejmuje kotwy chemiczne, kleje epoksydowe i silikony, których zadaniem jest przeniesienie sił rozciągających w betonie oraz uszczelnienie przejść przez hydroizolację tarasu. Kotwa chemiczna w otworze ø12 mm i głębokości 100 mm utrzymuje siłę wyrywającą rzędu 15-20 kN, co przekracza wymagania normy, ale tylko przy czystym otworze (odkurzonym i odmuchanym).

Akcesoria żeglarskie (22) to nisza z pozoru, ale ich zaciski, napinacze i śruby rzymskie świetnie pracują przy naciągu linki stalowej w wypełnieniu balustrady, bo zostały zaprojektowane do pracy w środowisku solnym. Koszt jednostkowy jest wyższy niż przy typowych śrubach, ale żywotność na otwartym tarasie rekompensuje różnicę.

Najczęstsze błędy przy montażu balustrad drewnianych

Tani zamiennik z marketu budowlanego kosztuje 30% mniej, ale zwykle wykonany jest ze stali 201, która rdzewieje po kontakcie z pierwszym deszczem. Zawartość niklu spada tam do poziomu 1-3%, zamiast wymaganych 8-10% w gatunku 304, i taka stal nie tworzy stabilnej warstwy pasywnej. W konsekwencji element, który miał służyć 20 lat, wymaga wymiany po dwóch sezonach.

Brak rozety w miejscu mocowania do ściany to kolejna klasyczna pomyłka, bo odsłonięty łeb śruby wygląda nieestetycznie i jednocześnie zbiera wodę, która kapie po elewacji, zostawiając rdzawe zacieki. Rozeta ø50 mm kosztuje 8-15 PLN, a jej brak w eksponowanym miejscu psuje efekt całej inwestycji wartej kilka tysięcy złotych.

Niedopasowanie średnic rur i rotul to częsty problem przy zakupach z różnych źródeł. Rura 42,4×2 mm to standard, ale trafiają się rury 42,0×1,5 mm, do których rotula ø42,4 luzuje się i trzeba ją klejić, co komplikuje ewentualny demontaż. Przy zakupie zawsze warto zmierzyć średnicę zewnętrzną suwmiarką w dwóch prostopadłych osiach.

Brak kotew chemicznych w strefie czołowej tarasu oznacza, że kołek rozporowy pracuje w skrajnych warunkach cykliczne zamrażanie i rozmrażanie, wilgoć z hydroizolacji. Kotwa mechaniczna trzyma w suchym betonie, ale w strefie czołowej po 3-4 latach zaczyna się wysuwać o ułamek milimetra rocznie, co przy drewnianym słupku prowadzi do trwałego przechyłu. Kotwa chemiczna rozkłada siłę na całą długość otworu i nie ma tego problemu.

Zbyt niskie dobranie wspornika poręczy to błąd wymiarowy, który ujawnia się dopiero przy użytkowaniu. Normowy prześwit między szczebelkami wynosi maksymalnie 12 cm, a wysokość balustrady minimum 110 cm w budynkach mieszkalnych i 90 cm w obrębie jednej kondygnacji, jeśli różnica poziomów nie przekracza 1 m. Warto te liczby zapisać na kartce i trzymać przy montażu, bo producent wspornika podaje nośność, ale to projektant odpowiada za zgodność z przepisami.

Łączenie drewna z elementami stalowymi bez przekładki izolacyjnej powoduje kondensację wilgoci w punkcie styku, a to pierwszy krok do gnicia. Prosta taśma EPDM o grubości 1-2 mm w miejscu kontaktu drewna ze stalą odcina most termiczny i chroni włókna przed kapilarnym podciąganiem wody. Pominięcie tej przekładki skraca żywotność słupka o 30-40%.

Checklista przed zakupem (8 punktów)

• Pomiar długości i wysokości długość balustrady + 5% zapasu na cięcie
• Lokalizacja montażu wewnątrz / na zewnątrz / strefa narażona na chlorki
• Materiał stal 304, 316 lub czarna, dopasowany do środowiska
• Norma bezpieczeństwa wysokość, prześwit, obciążenie użytkowe 0,75-1,0 kN/m
• Narzędzia wiertnica, klucz dynamometryczny, poziomica laserowa
• Ilość 1 słupek co 90-110 cm, 1 wspornik poręczy co 120 cm
• Estetyka kolor stali (satyna, poler, lakier RAL), kształt rozety
• Budżet komplet okuć stanowi 15-25% kosztu całej balustrady

Mini-przykład: zestaw na balkon 3 m

Dla balkonu o długości 3 m i wysokości 110 cm potrzeba: 5 słupków drewnianych 70×70 mm, 6 rozet ø42,4 (po dwie na słupek, góra i dół), 2 wsporniki poręczy do ściany, 6 zawiasów do bramki serwisowej, 1 komplet poręczy ze stali nierdzewnej ø42,4 mm o długości 3,1 m oraz 10 kotew chemicznych M10×100 do mocowania słupków. Łączny koszt samego okucia oscyluje w granicach 800-1200 PLN, w zależności od wybranego gatunku stali i producenta rozet.

Usługi na wymiar

Spawanie TIG, cięcie piłą taśmową i polerowanie satynowe to trzy usługi, które pozwalają zamówić komplet pod konkretny projekt, bez konieczności składania elementów z półki. Jeden dostawca całego zestawu to krótszy czas realizacji i jedno źródło reklamacji, gdyby któryś element okazał się wadliwy. Warto przy składaniu zapytania podać rysunek z wymiarami, bo wycena na podstawie szkicu ołówkowego rzadko pokrywa się z rzeczywistością.

Przy większych projektach (powyżej 20 m bieżących balustrady) producenci oferują rabaty ilościowe rzędu 8-15%, a przy stałej współpracy stawki negocjuje się indywidualnie. Warto pytać o kod rabatowy przy rejestracji konta, bo różnica potrafi pokryć koszt przesyłki.

Normy i źródła

Wysokości i obciążenia balustrad reguluje PN-EN 1991-1-1 (Eurokod 1: Oddziaływania na konstrukcje) w połączeniu z polską normą PN-EN 1993-1-1 dla konstrukcji stalowych oraz Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.). Dobór stali nierdzewnej reguluje PN-EN 10088, a łączników mechanicznych PN-EN 15048 (śruby o wysokiej wytrzymałości do połączeń sprężanych). Szczegółowe informacje o klasyfikacji stali 304 (1.4301) i 316 (1.4401) publikuje Niemieckie Stowarzyszenie Inżynierów (VDI 2235) oraz strona Europejskiego Instytutu Stali Nierdzewnej (euro-inox.org).

Skompletuj listę elementów na podstawie powyższej checklisty, zmierz dwukrotnie średnice i dopasuj gatunek stali do lokalizacji. Przy tarasie narażonym na deszcz i mróz wybierz 316, przy zadaszonym balkonie 304 wystarczy, a stal czarna niech zostanie wyłącznie do konstrukcji tymczasowych i warsztatowych.
