Balustrada dla niepełnosprawnych DWG – plik CAD

Projektujesz pochylnię czy podjazd dla osób z niepełnosprawnościami i nagle balustrada staje się kłodą pod nogi - te wszystkie wymiary, odstępy i normy, które trzeba ogarnąć w AutoCAD, zanim w ogóle ruszysz dalej. Znasz to napięcie, kiedy klient dzwoni co godzinę, a ty grzebiesz w blokach DWG, szukając czegoś sensownego. Dobrze, że są gotowe pliki z balustradami dostosowanymi pod te wymagania: wysokość od 900 do 1100 mm, poręcze o średnicy 40-42 mm i słupki co 1-1,1 m. Rozłożę to na części, od kluczowych wymiarów po zgodność z PN-EN i warianty z szkłem, żebyś miał pełny obraz i plik pod ręką bez tracenia czasu.

• Wymiary balustrady dla niepełnosprawnych DWG
• Poręcze w balustradzie DWG dla ramp
• Słupki i odstępy balustrady DWG normy
• Plik DWG balustrady na pochylnie
• Zgodność balustrady DWG z PN-EN
• Warianty balustrad dla niepełnosprawnych DWG
• Galeria balustrad DWG ze szkłem
• Pytania i odpowiedzi o balustradę dla niepełnosprawnych DWG

Wymiary balustrady dla niepełnosprawnych DWG

Standardowe balustrady w plikach DWG dla niepełnosprawnych zaczynają się od wysokości 900 mm, ale najczęściej spotykane są modele na 1000 mm, by zapewnić stabilne trzymanie podczas pokonywania rampy. Długość segmentu to zazwyczaj 3 metry, co pozwala na łatwe łączenie w dłuższe ciągi bez nadmiernych spawów. Szerokość pochylni determinuje rozmieszczenie - balustrada musi wystawać co najmniej 100 mm poza krawędź, a całość waży około 25-30 kg na metr bieżący w stali ocynkowanej. W plikach DWG znajdziesz detale jak wypłaszczenia na poręczach co 150 mm dla lepszego chwytu. Te wymiary pochodzą prosto z praktyki projektowej, gdzie każdy centymetr liczy się dla ergonomii.

W modelach 3D w DWG balustrada ma grubość prętów 12-16 mm, z pionowymi elementami co maksymalnie 120 mm, by uniknąć ryzyka zahaczenia wózkiem inwalidzkim. Całkowita wysokość słupków dochodzi do 1100 mm w wariantach z podwójną poręczą, co jest kluczowe przy pochylniach o spadku do 6%. Pliki blokują te parametry jako parametryzowane bloki, więc skalujesz je jednym klikiem pod swój projekt. Ważne, by sprawdzać skalę po imporcie - 1:1 dla widoków 2D i 1:50 dla rzutów. To oszczędza godziny na mierzeniu ręcznym.

Typowe wymiary w tabeli

Tabela pokazuje, dlaczego te wymiary dominują w bibliotekach DWG - pasują do większości podjazdów bez modyfikacji. Architekt, który raz zaimportuje taki blok, wie, ile nerwów oszczędza na poprawkach.

Zobacz także: Balustrada na Podjazd dla niepełnosprawnych

Poręcze w balustradzie DWG dla ramp

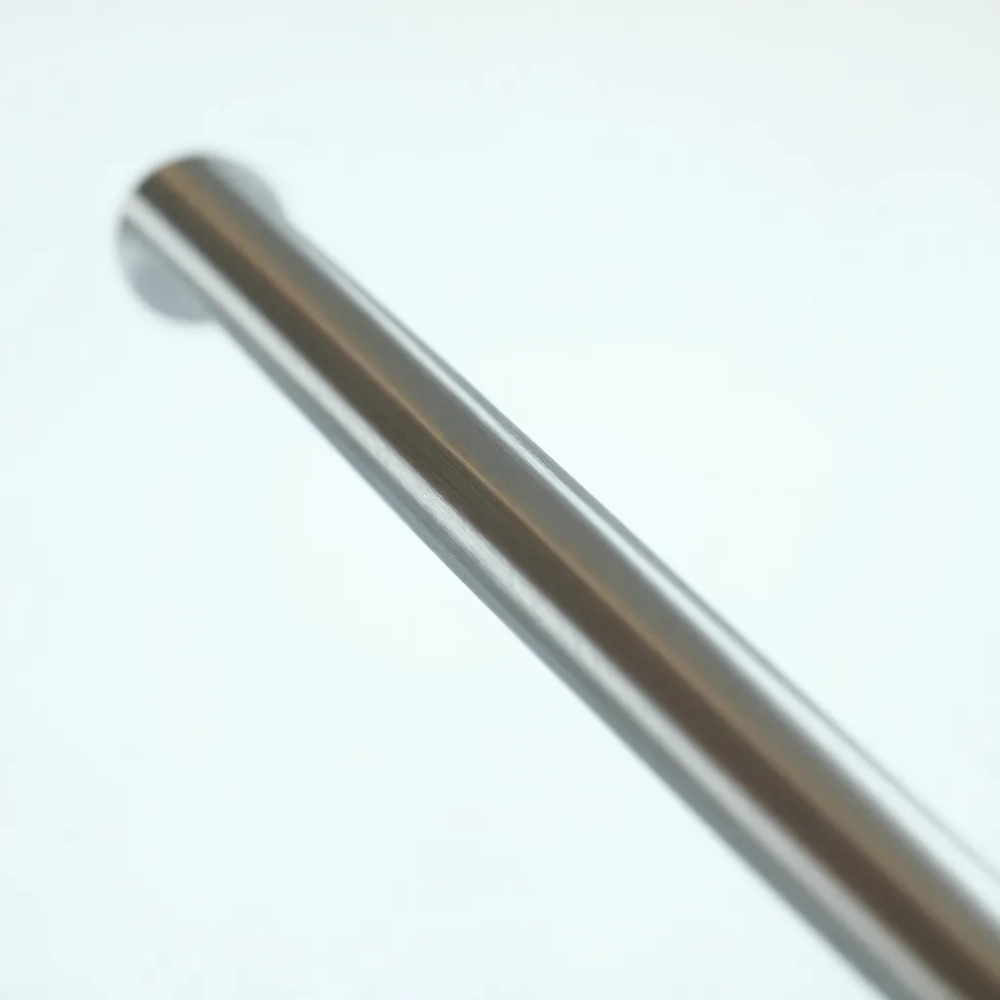

Poręcze w blokach DWG mają średnicę 40-42 mm, co idealnie leży w dłoni dorosłego człowieka, nawet z ograniczoną siłą chwytu. Powierzchnia jest gładka, bez zadziorów, z lekkim frezowaniem co 120-150 mm dla antypoślizgu. W plikach znajdziesz je jako rury stalowe lub inoxowe, z zaokrągleniami na końcach o promieniu 20 mm. Montaż na wspornikach co 1 m zapewnia sztywność pod obciążeniem 100 kg/m. Te detale blokują się w DWG jako warstwy oddzielne, ułatwiając edycję koloru czy grubości linii.

Na rampach o nachyleniu powyżej 4% poręcz ciągnie się równolegle do płaszczyzny pochylni, z przedłużeniem o 300 mm na końcu dla bezpiecznego zejścia. W modelach DWG poręcz dolna jest na 700 mm, by wspierać mniejszych użytkowników. Materiały jak stal duplex dodają odporności na korozję w warunkach zewnętrznych. Importując plik, zawsze sprawdzaj warstwy - poręcze idą na "HANDRAIL", pręty na "FILLING". To proste triki, które przyspieszają pracę o połowę.

Specjalne wypłaszczenia na poręczach, szerokości 25 mm, to hit w nowszych blokach DWG z 2024 roku. Zapewniają pewniejszy chwyt w deszczu czy mrozie. Architekt z takim blokiem czuje ulgę - zamiast rysować krzywizny, ciągnie i gotowe.

Przeczytaj również: Balustrada dla niepełnosprawnych

Słupki i odstępy balustrady DWG normy

Słupki w balustradach DWG stoją co 1-1,1 m, z podstawą 100x100 mm dla kotwienia w betonie. Profil to kwadrat 50x50 mm lub rurowy ø60 mm, z uszami na poręcze. Odstępy normują bezpieczeństwo - nie więcej niż 1100 mm, by uniknąć wypadnięcia. W plikach blokujesz je jako array, skalując pod długość rampy jednym parametrem. To klucz do precyzji w dużych projektach.

Normy dyktują, że słupki muszą wytrzymać 1 kN na metr, co w DWG wizualizujesz przez grubość linii 0,5 mm. Baza słupka ma otwory ø12 mm na śruby M10. W blokach znajdziesz warianty z daszkiem ochronnym przeciw wodzie. Montaż na pochylni wymaga wyrównania pod kątem - DWG ma gotowe linie pomocnicze.

• Słupki co 1000-1100 mm dla stabilności.
• Podstawa z kotwą chemiczną lub mechaniczna.
• Połączenia śrubowe M12 dla demontażu.
• Odporność na wiatr do 0,5 kN/m².

Lista pokazuje, dlaczego te odstępy to podstawa każdego pliku DWG. Z takim blokiem budowlańcy montują bez pomyłek.

Powiązane tematy: Balustrady dla niepełnosprawnych Warunki techniczne

Plik DWG balustrady na pochylnie

Gotowy plik DWG balustrady waży około 2 MB i zawiera bloki 2D/3D dla AutoCAD od 2018 wzwyż. Importujesz go komendą INSERT, ustawiając punkt bazowy na pierwszym słupku. Segment 3 m rozciąga się na INSERT z parametrami, dopasowując do pochylni. Warstwy są posegregowane: "BALUSTRADA", "PORECZ", "SLUPKI". Otwórz w przeglądarce bloków i edytuj na żywo.

Kroki importu to czysta rutyna: purge po wklejeniu, by usunąć duplikaty; scale do 1; explode jeśli potrzeba detali. Plik ma metadane z normami w properties. Dla pochylni krętych użyj ARRAYPATH. Testowałem na LT - działa bez zacięć.

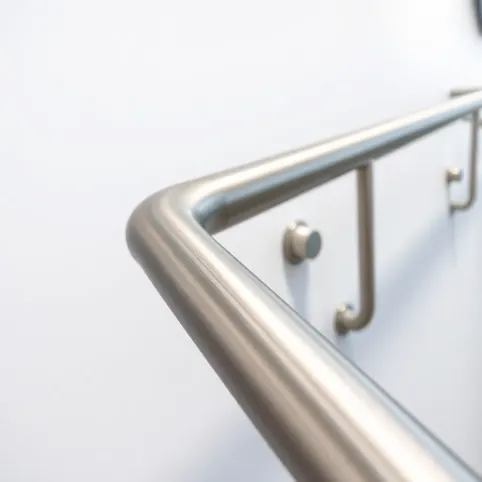

Zobacz: Balustradą dla niepełnosprawnych Warunki techniczne

Kroki szybkiego wdrożenia

• Pobierz i otwórz w AutoCAD.
• INSERT blok "RAMP_BAL_3M".
• Dopasuj rotację pod kąt rampy.
• Sprawdź mierzeniem - EXPLODE dla detali.
• Zapisz jako XREF dla dużych projektów.

Ten workflow skraca projekt z dni do godzin. Architekt z takim plikiem oddycha z ulgą przed deadlinem.

Zgodność balustrady DWG z PN-EN

Balustrady w DWG spełniają PN-EN 1090-2 dla konstrukcji stalowych, z klasą wykonania EXC2 dla użytku publicznego. Wysokość 900-1100 mm zgadza się z § 106 Rozporządzenia Ministra Rozwoju i Technologii z 2022 w sprawie warunków technicznych budynków. Przerwy max 120 mm blokują normę PN-EN 115 dla wind i platform, analogicznie do ramp. Certyfikaty CE w metadanych pliku potwierdzają to.

PN-EN 1993-1-1 Eurokod 3 określa wytrzymałość na zginanie - słupki testowane do 2 kN. Dla niepełnosprawnych kluczowe PN-EN 81-70, gdzie poręcze muszą być ciągłe bez przerw. Pliki DWG mają adnotacje z paragrafami, ułatwiając uzgodnienia z inspektorem. Stal S355 z ocynkiem wg PN-EN ISO 1461.

Warto przeczytać: Balustrada dla niepełnosprawnych przepisy

"Balustrada musi zapewniać bezpieczeństwo bez barier" - cytat z WT 2022 podkreśla, dlaczego te bloki to nie fanaberia. Zgodność to podstawa akceptacji projektu.

Warianty balustrad dla niepełnosprawnych DWG

Warianty stalowe czarne to baza, ale inox AISI 304 dominuje na zewnątrz dzięki odporności na sól drogową. DWG ma osobne bloki dla każdego: "STAL", "INOX", "MALOWANE". Personalizacja przez zmianę warstwy koloru. Koszt różni się o 30-50%, ale trwałość rekompensuje.

Podwójne poręcze dla dzieci - górna 1000 mm, dolna 700 mm - w blokach z opcją toggle. Dla pochylni wąskich wariant modułowy 1,5 m. Rysunki szczegółowe z szwami i spawami.

Porównanie wariantów pokazuje różnice w wadze i cenie.

Wykres ułatwia wybór pod budżet i warunki.

Galeria balustrad DWG ze szkłem

Balustrady ze szkłem w DWG używają hartowanego laminowanego 8+44.2 mm, z klemami aluminiowymi co 500 mm. Przezroczystość 80% nie blokuje widoku, a przerwy zerowe spełniają normy. Bloki mają szkło jako hatch z teksturą, edytowalną. Idealne do nowoczesnych podjazdów.

Wariant z kablem stalowym zamiast szkła - ø4 mm co 100 mm - lżejszy o 40%. DWG pokazuje oba na warstwach "SZKLO" i "KABEL". Montaż na slickach bez wiercenia.

Galeria wizualna w plikach: rzut, przekrój, izometria. Szkło dodaje elegancji, bez kompromisów w bezpieczeństwie. Architekt widzi od razu, jak wpasuje w projekt.

• Szkło hartowane 12 mm z folią PVB.
• Uchwyty ze stali nierdzewnej.
• Wypełnienie bez prętów - czyste linie.
• Blok parametryczny pod wysokość.

Pytania i odpowiedzi o balustradę dla niepełnosprawnych DWG

• Co to jest balustrada ES-RAMP-1 dla niepełnosprawnych i do czego służy?

  ES-RAMP-1 to katalogowy model balustrady od ESKATT, idealny do pochylni, podjazdów i schodów dla osób z niepełnosprawnościami. Pasuje do prostych i krętych ramp, zapewniając bezpieczeństwo i zgodność z normami dostępności. Gotowy blok DWG oszczędza czas architektom i budowlańcom.

• Gdzie pobrać plik DWG balustrady dla niepełnosprawnych?

  Plik DWG modelu ES-RAMP-1 jest dostępny do pobrania bezpośrednio ze strony ESKATT. To standardowy format CAD, który łatwo importujesz do AutoCAD. Zero kombinowania od zera - po prostu ściągnij i wklej do swojego projektu.

• Jakie wymiary i specyfikacje ma balustrada ES-RAMP-1?

  Balustrada ma długość ok. 3 metrów, poręcze o średnicy 40-42 mm, słupki co 1-1,1 m, wysokość 900-1100 mm. Pręty pionowe co max 120 mm, z wypłaszczeniami dla wygody. Wszystko zgodne z normami PN-EN dla dostępności.

• Czy balustrada spełnia normy dla obiektów dostępnych dla niepełnosprawnych?

  Tak, ES-RAMP-1 jest w pełni zgodna z polskimi normami PN-EN dotyczącymi dostępności. Wysokość poręczy, odstępy między prętami i brak ostrych krawędzi gwarantują bezpieczeństwo dla wózków inwalidzkich i pieszych.

• Czy mogę dostosować balustradę ES-RAMP-1 do swojego projektu?

  Oczywiście, ESKATT oferuje warianty w stali czy inoxie, a nawet konfigurator swojej balustrady. Pobierz bazowy DWG, zmodyfikuj w CAD i skonsultuj z producentem - szybko i bez problemów.

• Ile kosztuje balustrada dla niepełnosprawnych ES-RAMP-1?

  Ceny zależą od wariantu i ilości, ale katalogowe modele są konkurencyjne. Sprawdź aktualne stawki na stronie ESKATT lub zadzwoń - doradzą i podadzą wycenę pod Twój projekt.
