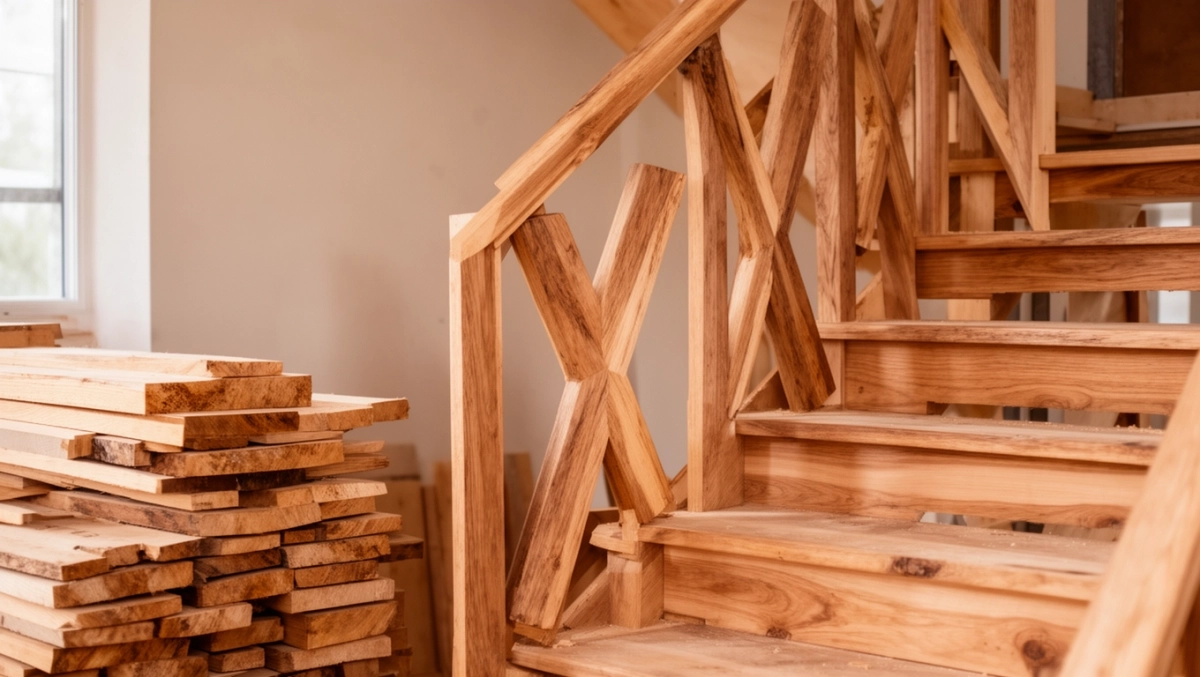

Balustrada krzyżowa krok po kroku

Gotowa balustrada krzyżowa u stolarza to wydatek rzędu 450-900 zł za metr bieżący, podczas gdy materiały do samodzielnej budowy zamykają się zwykle w 180-350 zł za ten sam odcinek. Różnica 40-60% zostaje w kieszeni, o ile ktoś zna kolejność prac, dobiera kotwy do podłoża i nie powtarza błędów, przez które konstrukcja zaczyna skrzypieć po dwóch sezonach. Poniższy przewodnik prowadzi od pierwszego szkicu aż po olejowanie poręczy, z konkretnymi normami i parametrami zapraw, które decydują o nośności całego przęsła.

• Projekt i pomiary balustrady krzyżowej
• Materiały i narzędzia do montażu
• Montaż słupków i szczebelków krzyżowych
• Najczęstsze błędy przy budowie balustrady krzyżowej
• Balustrada wewnętrzna a zewnętrzna różnice technologiczne
• Kiedy wezwać fachowca
• Wykończenie i odbiór techniczny
• Najczęściej zadawane pytania

Projekt i pomiary balustrady krzyżowej

Krzyżowy układ szczebelków wygląda lekko, ale rozkłada obciążenia inaczej niż klasyczne pionowe tralki. Dwie listwy skrzyżowane pod kątem 45° w płaszczyźnie prostopadłej do biegu schodów przenoszą siły boczne przez rozciąganie i ściskanie drewna, więc geometria musi być precyzyjna jeszcze przed cięciem. Niedokładność 5 mm na słupku owocuje bowiem 15 mm luzu na przeciwległym końcu przęsła.

Pomiary zaczyna się od trzech wartości: długości biegu schodowego w rzucie poziomym (bez stopni, sam podstopnica pod stopniem), wysokości od krawędzi stopnia do projektowanej górnej krawędzi poręczy oraz kąta nachylenia mierzonego poziomnicą lub kątownikiem laserowym. W domach jednorodzinnych kąt rzadko przekracza 42°, co pozwala wykorzystać standardowe słupki o długości 1100 mm bez docinania pod skosem.

Polskie przepisy nakazują, by balustrada przy schodach wewnętrznych miała minimum 90 cm wysokości mierzonej od powierzchni stopnia do wierzchu poręczy; na zewnątrz lub przy różnicy wysokości powyżej 12 m wymagane jest 110 cm. Rozstaw słupków nie powinien przekraczać 110 cm ze względu na ugięcie poręczy, a prześwit między elementami wypełnienia musi być mniejszy niż 12 cm tak, by nie przeszła przez niego głowa dziecka w wieku przedszkolnym.

Rozstaw słupków pośrednich wyznacza się z prostego wzoru: L / 12 cm = liczba prześwitów, gdzie L to długość biegu w centymetrach. Dla biegu 4 m wychodzi 33 prześwity, a więc potrzeba od 30 do 34 cm odległości między kolejnymi słupkami zależnie od tego, czy zaczyna się i kończy pełnym prześwitem. W praktyce stosuje się moduł 80-110 cm między słupkami konstrukcyjnymi, a szczebelki krzyżowe rozkłada się równomiernie między nimi.

Błąd pomiaru o 2 cm na każdym słupku kumulatywnie przesunie ostatni słupek o 8-10 cm przy typowym biegu, co wymaga ponownego cięcia elementów i dokupienia drewna. Warto zmierzyć wszystko dwukrotnie i wykonać szkic w skali 1:20 z zaznaczonymi wszystkimi osiami.

Materiały i narzędzia do montażu

Drewno na balustradę krzyżową dobiera się pod kątem twardości i stabilności wymiarowej. Dąb i jesion wytrzymują nacisk punktowy 55-65 MPa, co przy szczebelkach 20×40 mm wystarcza z dużym zapasem, ale ich gęstość 700-750 kg/m³ daje solidną masę konstrukcji. Sosna przy 500 kg/m³ wymaga częstszego olejowania i odkształca się sezonowo o 2-3% wzdłuż włókien, dlatego nadaje się raczej do wnętrz o stabilnej wilgotności 45-55%.

Zaprawa iniekcyjna różni się od zwykłych kołków rozporowych tym, że nie generuje naprężeń w podłożu. Żywica wypełnia całą objętość otworu wraz z nierównościami i twardnieje chemicznie w temperaturze od -10°C do +40°C zależnie od wersji, osiągając pełną nośność po 24-48 h. Czas wiązania wstępnego przy +20°C wynosi około 6 minut dla FIS V Zero, co wymaga sprawnej ekipy przy montażu więcej niż trzech słupków jednorazowo.

Narzędzia warsztatowe ograniczają się do wiertarki udarowej z koronką murarską (średnica 12-14 mm przy pręcie M10, 14-16 mm przy M12), piły ukośnicy z tarczą do drewna o 48-60 zębach, szlifierki mimośrodowej z papierem P120-P180, poziomicy 60 cm oraz klucza dynamometrycznego 10-60 Nm. Bezlutowy laser krzyżowy przyspiesza tyczenie osi, ale zastępuje go sznurek murarski rozciągnięty między skrajnymi słupkami.

Montaż słupków i szczebelków krzyżowych

Balustradę krzyżową montuje się w kolejności od najniższego słupka ku górze, by nie blokować sobie dostępu do wyższych otworów. Każdy słupek kotwi się niezależnie do stopnia lub policzka schodów, a szczebelki krzyżowe wchodzą w gniazda wycięte w sąsiednich słupkach. Takie rozwiązanie eliminuje konieczność docinania listew pod kątem w warunkach montażowych.

Pierwszy etap to wiercenie otworów pod kotwy chemiczne. Wiertło musi mieć średnicę o 2 mm większą niż pręt gwintowany, a głębokość otworu powinna odpowiadać długości osadzania pręta powiększonej o 5 mm zapasu na wypadek niedokładnego wywiercenia. Przy montażu w starym betonie warto użyć odkurzacza przemysłowego do usunięcia pyłu, ponieważ pozostawiony pył cementowy obniża nośność kotwy o 20-30%.

Aplikacja zaprawy iniekcyjnej wygląda następująco: do czystego otworu wprowadza się mieszankę od dna ku górze, wypełniając go w 2/3 objętości. Pręt gwintowany wkręca się powolnym ruchem obrotowym do oznaczonej głębokości. Nadmiar żywicy wypływający na zewnątrz zdejmuje się szpachelką po 10 minutach. Czas montażu słupka na kotwę to 4-6 minut przy temperaturze pokojowej.

Szczebelki krzyżowe wycina się z listew o przekroju 20×40 mm pod kątem 45° na obu końcach, tak by długość po cięciu odpowiadała odległości między słupkami w świetle. Rowki pod szczebelki frezuje się w słupkach na głębokość 10 mm jeszcze przed ich montażem wówczas słupek leży stabilnie na stole warsztatowym, a praca dłutem precyzyjnym idzie sprawniej. Po zamontowaniu słupków szczebelki wsuwa się w gniazda od góry, a każdy punkt styku klei się jednoskładnikowym klejem D3 lub D4.

Poręcz łączy się ze słupkami za pomocą śrub nierdzewnych M8 wpuszczanych od spodu w taki sposób, by łeb nie wystawał. Otwór prowadzący w drewnie wierci się wiertłem o średnicy 6 mm, a w słupku 8 mm dla luzu na rozszerzalność cieplną. Drewno pracuje sezonowo o 1-2% wzdłuż włókien, więc sztywne skręcenie poręczy na wylot słupka spowoduje pęknięcia już po pierwszej zimie.

Przy montażu więcej niż 6 słupków jednorazowo warto użyć dwóch kartuszy zaprawy, bo czas obróbki żywicy jest ograniczony. Każdy kartusz 300 ml wystarcza średnio na 18-22 słupki z prętem M10 w betonie.

Najczęstsze błędy przy budowie balustrady krzyżowej

Najczęstszym błędem jest brak poziomowania słupków przed wiązaniem zaprawy. Żywica twardnieje w 6 minut, więc korekta po jej zastygnięciu wymaga wywierania nowego otworu obok. Poziomica 60 cm przyłożona do sąsiednich słupków musi pokazywać zero w obu płaszczyznach pionowej i prostopadłej do biegu schodów.

Zbyt płytkie otwory na kotwy to kolejna typowa pomyłka. Pręt M10 osadzony na głębokości 50 mm zamiast wymaganych 90 mm osiąga nośność około 3 kN zamiast projektowanych 7-9 kN, co dla balustrady przy schodach obciążonej dynamicznie przez osobę opierającą się całą masą ciała oznacza realne ryzyko wyrwania. Różnica 40 mm może kosztować bezpieczeństwo domowników.

Montaż w mokrym lub przemarzniętym podłożu obniża przyczepność żywicy do podłoża. Beton nasycony wodą powyżej 6% wilgotności tworzy na powierzchni warstwę, do której żywica nie penetruje. Z kolei ujemna temperatura spowalnia reakcję chemiczną i wydłuża czas wiązania dwu-trzykrotnie. Najlepsza pora to stabilne warunki 10-25°C przy suchym podłożu.

Mieszanie gatunków drewna o różnej rozszerzalności cieplnej prowadzi do rozchwiania konstrukcji po roku użytkowania. Dąb pracuje o 3,6% wzdłuż włókien przy zmianie wilgotności o 12%, podczas gdy sosna o 5,8%. Wspólna poręcz z dwóch gatunków wyprze się w spoinach po trzech-czterech cyklach sezonowych, tworząc szczeliny wkrętowe.

Innym błędem jest osadzanie słupka bezpośrednio na mokrym betonie bez przekładki hydroizolacyjnej. Wilgoć wędruje kapilarnie w górę do drewna, powodując rozkład biologiczny w strefie styku. Rozwiązaniem jest podkładka EPDM o grubości 3-5 mm między słupkiem a kotwą lub użycie słupka z aluminiowym rdzeniem w miejscu styku z podłożem.

Brak dylatacji przy ścianie skutkuje pęknięciami w miejscu styku poręczy z murem przy sezonowych ruchach schodów. Drewniany bieg schodowy może zmieniać długość nawet o 8-12 mm na 4 metrach, dlatego między końcem poręczy a ścianą zostawia się 8-10 mm szczeliny wypełnionej trwale elastycznym kitem.

Balustrada wewnętrzna a zewnętrzna różnice technologiczne

Kiedy wezwać fachowca

Schody kręcone, spiralne lub zabytkowe wymagają obliczeń statycznych i projektu wykonawczego, którego samodzielne wykonanie przekracza zakres majsterkowania. Balustrada na takich schodach pracuje w zupełnie inny sposób niż na prostym biegu siły boczne rozkładają się asymetrycznie, a słupki nie mają prostego oparcia w stopniu, tylko w policzku biegu pod kątem.

Brak uprawnień budowlanych w przypadku schodów zewnętrznych lub stanowiących część drogi ewakuacyjnej wyklucza samodzielny montaż zgodnie z Prawem budowlanym. W takich sytuacjach kierownik budowy z uprawnieniami musi odebrać konstrukcję i wpisać ją do dziennika budowy. Samodzielna praca grozi nie tylko awarią, ale też problemami przy odbiorze domu lub sprzedaży nieruchomości.

Przy schodach betonowych o znacznim ugięciu (powyżej L/300) warto zlecię rzeczoznawcy budowlanemu ocenę stanu podłoża przed montażem, ponieważ kotwy chemiczne przejmują obciążenia tylko wtedy, gdy sam materiał podłoża jest nośny. Beton zarysowany lub z ubytkami wymaga wzmocnienia przed instalacją balustrady.

Wykończenie i odbiór techniczny

Ostatnim etapem jest szlifowanie progresywne papierem P120, P150 i P180 wzdłuż włókien, a następnie nakładanie pierwszej warstwy oleju twardowoskowego szmatą bawełnianą lub wałkiem welurowym. Druga warstwa idzie po 12-24 h schnięcia, trzecia opcjonalnie po kolejnej dobie. Pełne utwardzenie powłoki trwa 7-14 dni, w których nie należy intensywnie użytkować balustrady.

Odbiór własny obejmuje kontrolę poziomu słupków w dwóch prostopadłych płaszczyznach, sprawdzenie momentu dokręcenia śrub (kluczem dynamometrycznym 20 Nm dla M8), próbę obciążenia 1 kN przyłożonego poziomo w najsłabszym punkcie przęsła oraz wizualną ocenę szczelin między szczebelkami. Wszystkie te sprawdzenia zajmują około 30 minut i decydują o tym, czy konstrukcja przejdzie próbę czasu.

Samo wykonanie balustrady krzyżowej zajmuje jednej osobie 14-22 roboczogodzin, w zależności od długości biegu i stopnia przygotowania warsztatu. Czas schnięcia zaprawy wydłuża cykl robót o 24 h, ale dalsze etapy (wykończenie, olejowanie) można rozłożyć na kolejne weekendy, co redukuje potrzebę angażowania ekipy montażowej.

Najczęściej zadawane pytania

Jedną z najczęstszych wątpliwości jest to, czy balustradę krzyżową można mocować do drewnianego stopnia bez kotwy chemicznej. Odpowiedź zależy od konstrukcji schodów: w stopniu sosnowym o grubości minimum 40 mm wystarczą śruby ciesielskie M10 z podkładkami, ale w stopniu cienkim lub z płyty OSB konieczne jest przejście przez całą grubość i dokręcenie od spodu podstopnicy.

Kolejne pytanie dotyczy kosztu materiałów przy biegu 4 m. Materiały na słupki (5 szt.), szczebelki krzyżowe (24 szt.), poręcz, kotwy, śruby i olej zamykają się w kwocie 1500-2200 zł. Wynagrodzenie fachowca za tę samą pracę wynosi 2200-3400 zł, co uzasadnia samodzielny montaż od strony finansowej.

Pytanie o czas eksploatacji pojawia się przy każdej balustradzie zewnętrznej. Drewno dębowe konserwowane co 8 miesięcy zachowuje pełną nośność przez 25-35 lat, podczas gdy sosna bez impregnacji próchnieje w strefie styku z podłożem już po 8-12 latach. Różnica tkwi w regularności konserwacji, nie w samej cenie drewna.

Źródła i normy

Dane techniczne kotew i czasów wiązania zapraw zgodne z aprobatami ETA-14/0471 oraz ETA-15/0536. Wymiary balustrad określone w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Parametry nośności kotew wg PN-EN 1992-4 (Eurokod 2 Część 4). Nośności drewna wg PN-EN 338 (klasy wytrzymałości drewna konstrukcyjnego). Więcej szczegółów na temat techniki montażu kotew na stronie Europejska Ocena Techniczna ETA oraz w kartach katalogowych wyrobów kotwiących.
