Balustrada z karton gipsu jak zrobić ją krok po kroku i uniknąć błędów

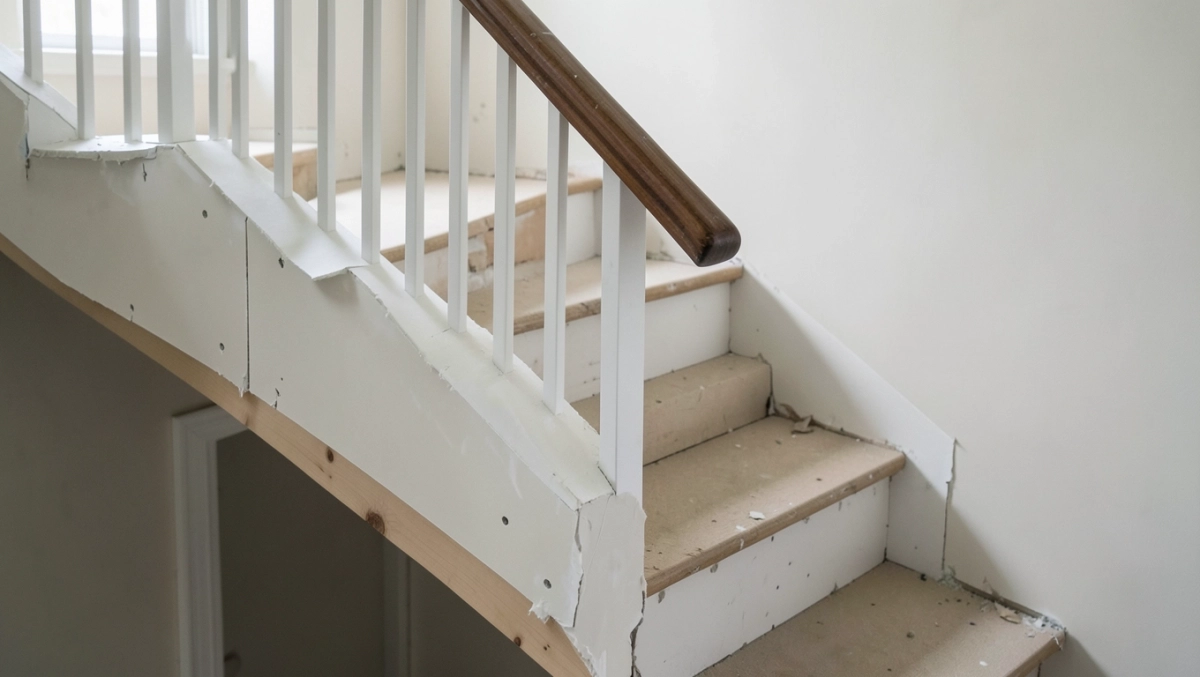

Balustrada z karton gipsu to rozwiązanie, które w ostatnich latach zyskało sporą popularność wśród właścicieli domów i mieszkań urządzanych w nowoczesnym, minimalistycznym duchu. Lekka, łatwa w obróbce, dająca niemal nieograniczone możliwości aranżacyjne ale jednocześnie wymagająca precyzji wykonania i znajomości norm, bo chodzi o element odpowiedzialny za bezpieczeństwo domowników. W tym przewodniku znajdziesz konkretne dane, typowe błędy i sprawdzone rozwiązania, które decydują o tym, czy taka balustrada przetrwa lata, czy zacznie pękać po pierwszej zimie.

• Konstrukcja nośna profile i stelaż pod balustradę z płyt g k
• Montaż płyt karton gips na balustradzie krok po kroku
• Najczęstsze błędy przy budowie balustrady z karton gipsu
• Wykończenie balustrady z karton gipsu trwałość i estetyka
• Kiedy balustrada z karton gipsu to zły pomysł
• Checklista przed rozpoczęciem budowy

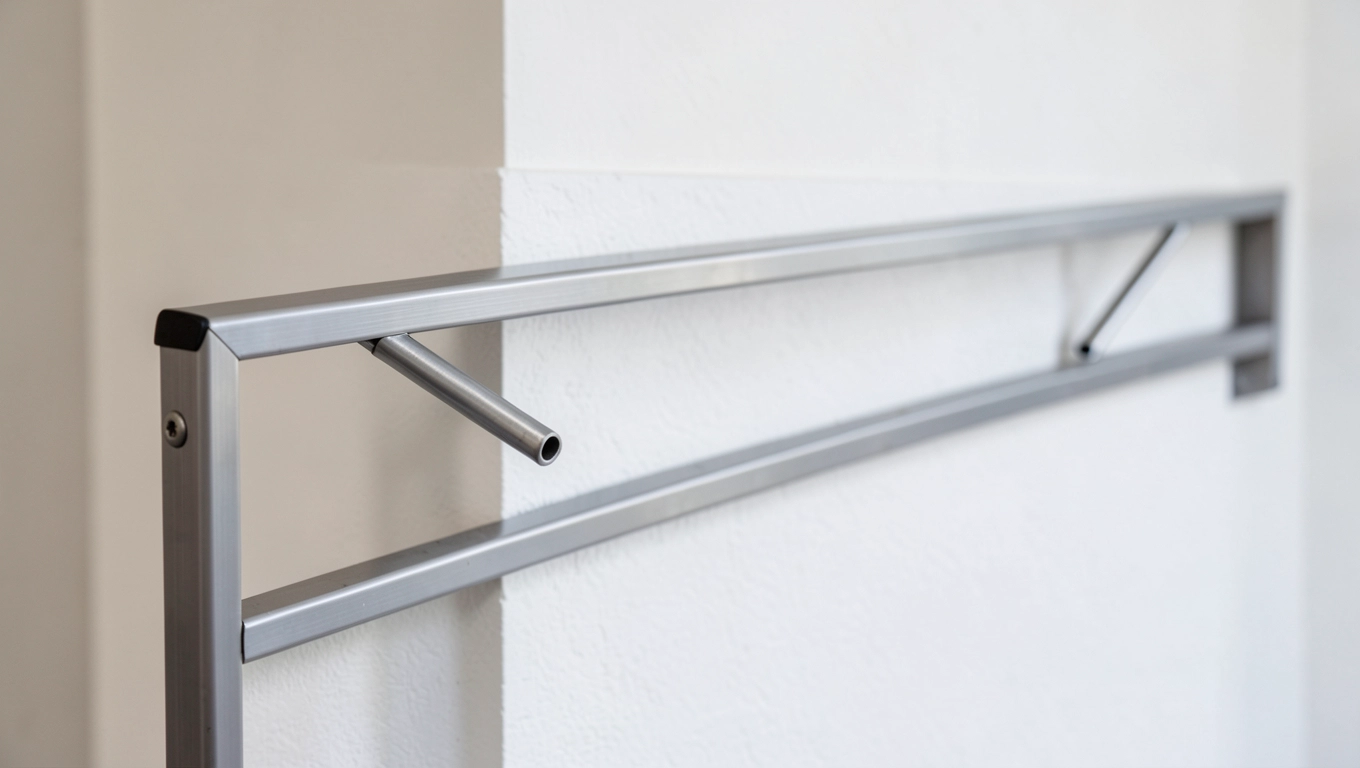

Konstrukcja nośna profile i stelaż pod balustradę z płyt g k

Każda balustrada z karton gipsu, niezależnie od późniejszego wykończenia, opiera się na stalowym ruszcie to on przenosi obciążenia, a płyty g-k stanowią jedynie warstwę osłonowo-dekoracyjną. Rama musi być zaprojektowana tak, aby spełnić wymagania normy PN-EN 1991-1-1, czyli wytrzymać siłę poziomą 1,0 kN/m przy balustradach w budynkach mieszkalnych i 0,5 kN/m na balkonach. Bez tego ani ruszt, ani okładzina z płyt nie zagwarantują bezpieczeństwa użytkowników.

Do budowy stelażu najczęściej stosuje się profile stalowe CW 100 połączone z profilami UA 100 w miejscu słupków nośnych. Profile UA, dzięki grubości stali 2,0 mm, przenoszą znacznie większe obciążenia niż standardowe CW (0,6 mm) dlatego rozstaw słupków nośnych z UA nie powinien przekraczać 60 cm, a w przypadku profili CW konieczne jest zagęszczenie do 40 cm. Rozstaw profili pośrednich CW 100 dobiera się do grubości płyt g-k: dla pojedynczej warstwy 12,5 mm to maksymalnie 40 cm, dla podwójnej można zwiększyć do 60 cm.

Kotwienie słupków do stropu i podłogi wymaga użycia kołków stalowych o nośności co najmniej 2,5 kN na punkt najczęściej stosuje się kołki wklejane na żywicę chemiczną, które w betonie C20/25 uzyskują nośność rzędu 3,0-4,5 kN. Mechanizm jest prosty: żywica wypełnia nierówności otworu, tworząc połączenie na całej powierzchni trzpienia, a nie tylko w punktach styku z gwintem. Przy kotwieniu mechanicznym siła przenoszona jest przez tarcie i docisk, co w betonie zarysowanym (stropy żelbetowe) może spaść nawet o 40%.

Łączenie profili UA z płytą stropową wymaga zastosowania kątowników montażowych o grubości minimum 2 mm. Każdy słupek powinien być mocowany minimum dwoma kątownikami u góry i u dołu a połączenie skręcane śrubami M10 klasy 8.8, które mają wytrzymałość na ścinanie 36,6 kN. Samo skręcanie wkrętami samogwintującymi do blachy 0,6 mm jest niewystarczające i w przypadku balustrady stanowi poważne zagrożenie.

Przy projektowaniu ramy trzeba uwzględnić także drgania własne konstrukcji. Balustrada pełna z płyt g-k, jeśli zostanie źle usztywniona, zaczyna rezonować przy prędkości 4-5 m/s typowej dla energicznego chodu po schodach. Zapobiega temu wprowadzenie profili UW 100 jako obwodowej ramy poziomej na wysokości 50 cm i 100 cm od podłogi. Taka rama rozkłada siły dynamiczne na całą długość balustrady, zamiast koncentrować je na pojedynczych słupkach.

Parametry profili do balustrady z karton gipsu

Montaż płyt karton gips na balustradzie krok po kroku

Montaż płyt kartonowo-gipsowych na balustradzie różni się od klasycznej zabudowy ściany, bo okładzina musi przenieść siły ssące i ściskające generowane przy nagłym oparciu się o barierkę. Dlatego płyty przykręca się podwójną warstwą, a wkręty rozmieszcza co 15 cm, a nie co 20-25 cm jak w ścianie. Wkręty TN 25 (do pierwszej warstwy) i TN 35 (do drugiej) wchodzą w stal profilu minimum 10 mm, co daje gwarancję trzymania przy próbie wyrwania siłą 0,5 kN.

Pierwsza warstwa płyt pełni rolę podkładu usztywniającego i przejmuje drobne nierówności stelaża. Do tego celu najlepiej sprawdzają się płyty zwykłe GKB o grubości 12,5 mm ich wytrzymałość na zginanie wynosi 4,2 MPa wzdłużnie i 2,7 MPa poprzecznie, co wystarcza do rozłożenia sił na sąsiednie profile. Druga warstwa, widoczna od strony pomieszczenia, powinna być wykonana z płyt impregnowanych GKBI, jeśli balustrada sąsiaduje z łazienką lub kuchnią, gdzie wilgotność przekracza 60%.

Łączenia płyt na słupkach są newralgicznym punktem całej konstrukcji. Spoina pionowa musi wypadać dokładnie na osi profilu CW lub UA, a nie w jego świetle, bo wtedy krawędź płyty nie ma podparcia i pojawia się rysa już po kilku miesiącach eksploatacji. Płyty docina się nożem z wymianą ostrza co 30 metrów bieżących tępe ostrze miażdży rdzeń gipsowy zamiast go ciąć, co obniża wytrzymałość krawędzi nawet o 35%.

Szczeliny między płytami pierwszej warstwy (2-3 mm) wypełnia się masą szpachlową Fugenfüller, a drugiej masą Finish ta druga ma drobniejsze uziarnienie i pozwala uzyskać gładkość Q3. Taśma zbrojąca z włókna szklanego, wklejana w spoinę, zwiększa odporność na spękania o 60% w porównaniu ze spoiną bez taśmy. Mechanizm jest czysto mechaniczny: włókno szklane rozkłada naprężenia na całą długość rysy, zamiast pozwalać im koncentrować się w jednym punkcie.

⚠️ Poważny błąd pojawia się, gdy wykonawca przykręca płyty do profili CW 100 zamiast UA 100 w miejscu słupków nośnych. Wkręt wchodzi wówczas w blachę 0,6 mm i przy obciążeniu balustrady po prostu wyrwie się z profilu. Testy laboratoryjne pokazują, że połączenie wkręt-blacha 0,6 mm wytrzymuje siłę 0,18 kN, podczas gdy wkręt-blacha 2,0 mm to już 0,65 kN trzykrotna różnica, która w praktyce oznacza życie lub wypadek.

Po zamontowaniu obu warstw płyt konieczne jest gruntowanie powierzchni preparatem głęboko penetrującym. Grunt zmniejsza chłonność kartonu, dzięki czemu kolejne warstwy szpachla wykończeniowa, farba, tynk dekoracyjny wiążą prawidłowo i nie odspajają się. Czas schnięcia gruntu to 4-6 godzin w temperaturze 20°C i wilgotności 50%; w niższej temperaturze czas ten wydłuża się niemal dwukrotnie.

Najczęstsze błędy przy budowie balustrady z karton gipsu

Najczęstszym błędem jest traktowanie płyt g-k jako elementu nośnego, a nie wyłącznie wykończeniowego. Właściciel mieszkania, który montuje płyty na profile CW 50 zamiast UA 100, oszczędza około 40 zł na metrze bieżącym, ale w efekcie otrzymuje balustradę, która ugina się przy mocnym oparciu i zaczyna pękać w spoinach po pierwszym sezonie grzewczym.

Inną powszechną pomyłką jest brak dylatacji przy balustradach dłuższych niż 6 metrów. Płyty g-k pracują pod wpływem zmian temperatury i wilgotności ich rozszerzalność liniowa wynosi 0,015 mm/(m·K). Betonowy strop, do którego mocowany jest ruszt, ma rozszerzalność 0,012 mm/(m·K). Przy 8-metrowej balustradzie różnica wydłużeń przy 30°C u temperatury sięga 0,4 mm, co bez dylatacji objawia się rysą na połączeniu słupka ze stropem.

Osadzanie poręczy bezpośrednio w płycie g-k to klasyczny błąd, który widuje się niemal w co drugiej realizacji. Płyta g-k o grubości 25 mm (podwójna) ma wytrzymałość na wyrywanie punktowe zaledwie 0,15 kN, a poręcz generuje siłę nawet 1,5 kN. Rozwiązaniem jest zamontowanie w stelażu drewnianego wkładu (sklejka 18 mm) lub stalowej płaskownika 50×5 mm w miejscu przewidywanego mocowania poręczy. Koszt takiego wkładu to 15-20 zł za punkt, a różnica w bezpieczeństwie jest kolosalna.

Box: Najczęstsze błędy wykonawców

• Mocowanie profili CW zamiast UA w słupkach nośnych
• Brak wkładu wzmacniającego pod poręcz
• Rozstaw wkrętów 25 cm zamiast wymaganych 15 cm
• Brak taśmy zbrojącej w spoinach pionowych
• Pominięcie gruntowania przed malowaniem
• Użycie płyt GKB zamiast GKBI w strefach wilgotnych
• Kotwienie słupków na kołki rozporowe zamiast wklejane

Brak weryfikacji nośności stropu przed montażem to błąd, którego nie da się naprawić po fakcie. Balustrada pełna o wysokości 100 cm i długości 3 m waży około 120 kg, ale wraz z obciążeniem użytkowym (0,5 kN/m) dochodzi do 270 kg. W stropie drewnianym o rozstawie legarów 80 cm i belkach 8×16 cm mocowanie punktowe takiej masy wymaga wzmocnienia najczęściej poprzez podwójną belkę lub stalowy łącznik.

Wykończenie balustrady z karton gipsu trwałość i estetyka

Wykończenie decyduje o trwałości powierzchni, a nie o nośności balustrady, co wciąż bywa mylone. Dlatego w strefach narażonych na uszkodzenia mechaniczne (korytarze, klatki schodowe) warto zastosować tynk mozaikowy lub okładzinę z laminatu HPL o grubości minimum 2 mm. Tynk mozaikowy wytrzymuje uderzenie 3,5 J, czyli tyle, ile generuje upuszczony klucz, podczas gdy zwykła farba lateksowa zarysuje się już przy 0,5 J.

Farba lateksowa zmywalna (klasa 1 odporności na szorowanie wg PN-EN 13300) sprawdza się w sypialniach i salonach, gdzie balustrada ma charakter dekoracyjny. Wydajność takiej farby to 10-12 m²/l, a zużycie na podwójną warstwę płyt g-k wynosi 0,18 l/m². Dwie warstwy farby kosztują łącznie około 8-12 zł/m² znacznie mniej niż tynk dekoracyjny, ale za to krócej zachowują estetyczny wygląd (3-5 lat zamiast 10-15 lat).

⚠️ Tynk mozaikowy, choć trwały, nie nadaje się na zewnątrz. Zawiera żywice, które pod wpływem promieniowania UV żółkną po 2-3 latach. Na balkonach i tarasach lepiej sprawdzają się tynki silikonowe lub okładziny kamienne, których paroprzepuszczalność wynosi 20-30 g/m²/24h wystarczająco, aby wilgoć z podłoża mogła swobodnie odparować.

Listwy wykończeniowe na krawędziach bocznych balustrady to nie ozdoba, ale konieczność. Narożnik aluminiowy perforowany 25×25 mm, wklejony w warstwę kleju do płytek, chroni krawędź g-k przed uszkodzeniem mechanicznym i pękaniem. Bez takiego narożnika krawędź zaczyna się kruszyć już po roku intensywnego użytkowania, a naprawa wymaga skucia i ponownego szpachlowania fragmentu ściany.

Pro tip: Przy malowaniu balustrady z płyt g-k warto użyć farby o współczynniku paroprzepuszczalności Sd poniżej 0,3 m. Farby o Sd powyżej 1,0 m (na przykład olejne) zamykają pory kartonu, powodując kumulację wilgoci wewnątrz płyty. Po 3-4 latach skutkuje to pęcherzami i odspajaniem powłoki malarskiej, zwłaszcza w pomieszczeniach z klimatyzacją, gdzie punkt rosy przesuwa się w głąb przegrody.

Kiedy balustrada z karton gipsu to zły pomysł

Pełna balustrada z karton gipsu nie sprawdzi się w domach, gdzie przebywają małe dzieci, które mogą wchodzić na barierkę lub huśtać się na niej. Obciążenie dynamiczne 1,5 kN generowane przez dziecko o masie 25 kg huśtające się z amplitudą 30 cm przekracza założenia normy PN-EN 1991-1-1, która przewiduje jedynie siły statyczne. W takim wypadku lepsza będzie balustrada stalowa z wypełnieniem szkłem hartowanym, która przeniesie obciążenia dynamiczne do 3,0 kN.

W pomieszczeniach o wilgotności powyżej 70% (sauny, pralnie, baseny kryte) standardowe płyty g-k ulegają degradacji już po 2-3 latach, nawet impregnowane. W takich wnętrzach potrzebne są płyty cementowe (typu Aquapanel) o nasiąkliwości poniżej 5% to trzykrotnie mniej niż najlepsze płyty GKBI. Kosztują one 35-50 zł/m² zamiast 18-25 zł/m², ale różnica w żywotności to 15-20 lat zamiast 3-5 lat.

Zewnętrzne balkony i tarasy to kolejne miejsce, gdzie balustrada z karton gipsu nie ma racji bytu. Płyty g-k nie są odporne na cykle zamrażania i rozmrażania po 50-80 cyklach (2-3 zimy) struktura rdzenia gipsowego zaczyna się rozpadać. Alternatywą są płyty z betonu architektonicznego o grubości 20 mm lub blachy powlekane imitujące tynk droższe o 40-60%, ale przewidywane na 25-30 lat eksploatacji bez renowacji.

Checklista przed rozpoczęciem budowy

• Sprawdzona nośność stropu i podłogi (min. 2,5 kN/punkt mocowania)
• Dobrane profile UA 100 do słupków nośnych, nie CW
• Rozstaw słupków max. 60 cm dla UA, 40 cm dla CW
• Zaplanowane wkłady wzmacniające pod poręcz (drewno lub stal)
• Przygotowane kątowniki montażowe 2 mm, śruby M10
• Zakupione kołki wklejane na żywicę, nie rozporowe
• Zaplanowane dylatacje co 6 m długości balustrady
• Dobrana płyta GKBI w strefach wilgotnych
• Przygotowane taśmy zbrojące do spoin
• Zaplanowany grunt głęboko penetrujący
• Wybrane wykończenie o paroprzepuszczalności Sd poniżej 0,3 m
• Sprawdzone normy lokalne i wymogi ubezpieczyciela

Źródła i normy

PN-EN 1991-1-1:2009 oddziaływania na konstrukcje, część 1-1: oddziaływania ogólne. Ciężary objętościowe, ciężary własne, obciążenia użytkowe w budynkach.

PN-EN 13279-1:2009 spoiwa gipsowe i tynki gipsowe. Wymagania dotyczące płyt gipsowo-kartonowych.

PN-EN 14195:2015 elementy stalowe do systemów suchej zabudowy. Profile CW, UA, UW.

PN-EN 13300:2002 farby i lakiery. Klasyfikacja odporności na szorowanie na mokro.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).

Dane techniczne profili i płyt na podstawie kart katalogowych Knauf i Rigips dostępnych na knauf.pl i rigips.pl.
