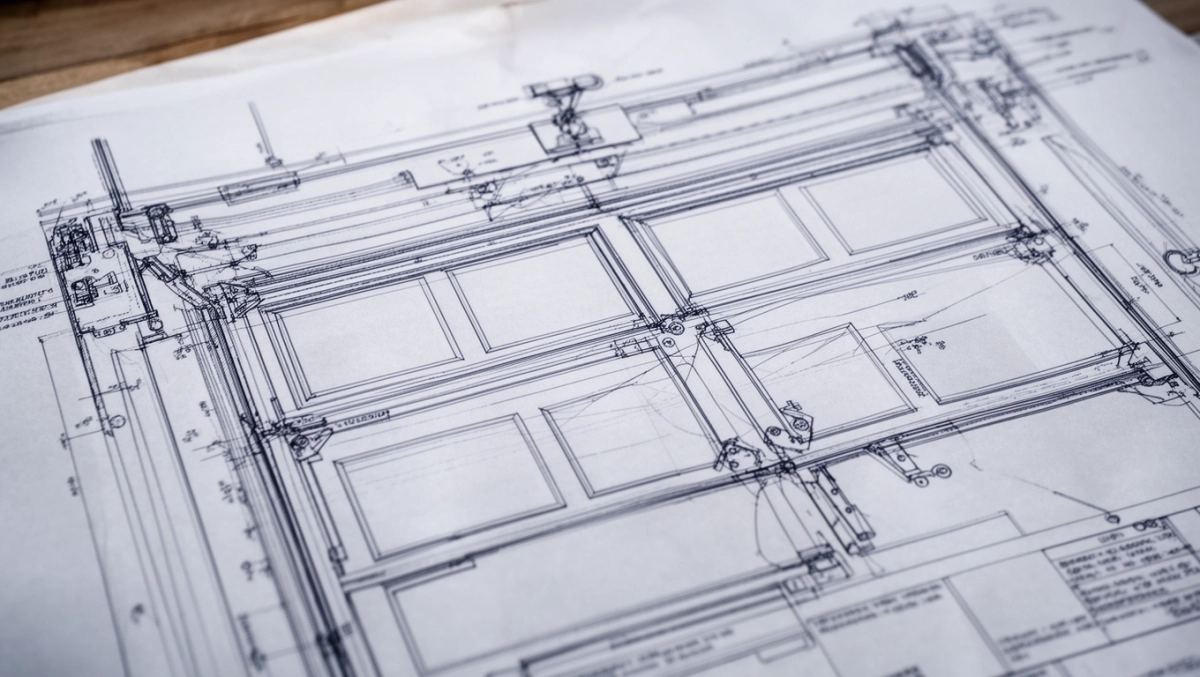

Brama garażowa rysunek techniczny – kompletny wymiar w jednym miejscu

Sam rysunek techniczny bramy garażowej potrafi przysporzyć bólu głowy, jeśli nie wiadomo, od czego zacząć odczytywanie oznaczeń i linii wymiarowych. W tym tekście znajdziesz konkretną ścieżkę: od pierwszego kontaktu z dokumentacją, przez typowe widoki, aż po pułapki, w które wpadają nawet doświadczeni wykonawcy. Efekt? Po lekturze otworzysz dowolny rzut i od razu odczytasz z niego to, co faktycznie ma znaczenie dla montażu, izolacji i bezpieczeństwa.

• Jak odczytać wymiary i oznaczenia na rysunku bramy segmentowej
• Rzut z boku, przekrój panelu i schemat prowadzenia kluczowe widoki
• Najczęstsze błędy w rysunku technicznym bramy garażowej i jak ich uniknąć
• Odpowiedzi na pytania, które padają przy stole projektowym

Jak odczytać wymiary i oznaczenia na rysunku bramy segmentowej

Każdy rysunek bramy segmentowej opowiada historię konkretnego garażu. Zanim zaczniesz mierzyć linijką ekran, spójrz na jego skalę, oś otworu oraz oznaczenie kierunku otwierania. Te trzy elementy decydują, czy dokument w ogóle dotyczy Twojego budynku, czy to szablon producenta podstawiony pod inny przypadek.

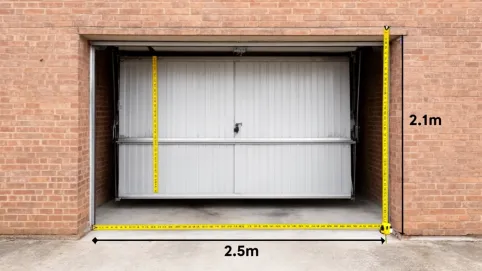

Szerokość i wysokość otworu podawane są najczęściej w milimetrach, w formacie SZ × WYS, na przykład 2500 × 2125 mm. Towarzyszą im dwa wymiary uzupełniające: wysokość nadproża (zwykle od 100 do 250 mm dla standardowej bramy, a dla wariantów o podwyższonej izolacji nawet 210 mm) oraz głębokość garażu potrzebna do schowania paneli pod stropem. Zapomnienie o tej ostatniej wartości kończy się sytuacją, w której brama działa, ale wjeżdżający samochód blokuje prowadnice.

Na rysunku odnajdziesz też oznaczenie segmentów liczbę paneli oraz ich grubość. Grubość segmentu (42 mm w modelach standardowych, 67 mm w wersjach o podwyższonej izolacyjności) wpływa bezpośrednio na współczynnik przenikania ciepła U. Cieńszy panel to większe straty ciepła na łączeniach, grubszy zaś wymaga głębszego nadproża, bo mechanizm sprężynowy potrzebuje więcej miejsca.

Linie przerywane w dokumentacji oznaczają prowadnice pionowe i poziome. Ich długość krytycznie wpływa na to, czy auto zdąży wjechać przed pełnym otwarciem skrzydła. Przekątne na rzucie z boku pokazują kąt nachylenia prowadnic do sufitu. Jeśli wynosi on mniej niż 15°, prowadnice mogą kolidować z lampą sufitową lub tryskaczem przeciwpożarowym.

Co oznaczają symbole tolerancji i klasy wymiarowej

Tolerancje wymiarowe na rysunkach bram garażowych nie są ozdobnikiem. W normie PN-EN 13241-1 znajdziesz wymagania dotyczące luzów montażowych, które muszą wynosić minimum 10 mm po każdej stronie otworu. Luz kompensuje ruchy budynku (skurcz, osiadanie, rozszerzalność termiczna), a jednocześnie pozwala na regulację prowadnic po sezonie grzewczym.

Klasa wymiarowa oznaczana cyfrą rzymską (I lub II) mówi o dopuszczalnym odchyleniu od wymiaru nominalnego. Klasa II, stosowana w bramach premium, toleruje odchyłki do ±1 mm/m. Klasa I dopuszcza ±2 mm/m. Dla inwestora oznacza to tyle: im wyższa klasa, tym mniej mostków termicznych na styku ościeżnicy z murem.

Dlaczego opis widoku z góry jest tak ważny

Rzut z góry pokazuje coś, czego nie widać z perspektywy użytkownika garażu promień skrętu panelu przy wjeżdżaniu pod strop. Jeśli garaż sąsiaduje ze ścianą nośną, a prowadnica pozioma wymaga 3000 mm odległości od czoła otworu, samochód o długości 4,7 m po prostu nie wjedzie, dopóki skrzydło nie podniesie się wystarczająco wysoko.

Warto sprawdzić na rzucie również lokalizację napędu. Szyna z silnikiem zajmuje dodatkowe 100-150 mm poza ostatnim segmentem. Bez tej informacji zamontujesz napęd zbyt blisko ściany tylnej i stracisz dostęp do rewizji łańcucha albo paska zębatego.

Rzut z boku, przekrój panelu i schemat prowadzenia kluczowe widoki

Trzy widoki tworzą komplet: rzut z boku (pionowy przekrój przez oś otworu), przekrój pojedynczego segmentu oraz schemat prowadzenia z naniesionymi promieniami gięcia. Każdy z nich odpowiada na inne pytanie techniczne i pominięcie któregokolwiek prowadzi do błędów wykonawczych.

Rzut z boku ujawnia architekturę bramy: położenie sprężyn skrętnych lub naciągowych, typ rolek prowadzących oraz punkty mocowania zawiasów międzysegmentowych. To na nim zobaczysz, czy producent przewidział okienko w segmencie górnym (co zmienia sztywność panela) albo drzwi przejściowe w segmencie środkowym (co wymaga wzmocnienia konstrukcji ościeżnicy).

Przekrój panelu dokumentuje jego budowę warstwową. W bramach standardowych spotkasz konstrukcję stal-poliuretan-stal o grubości 42 mm, w wariantach Thermo warstwę PUR wzbogaca dodatkowa przegroda termiczna na łączeniu paneli. Współczynnik U dla panelu 42 mm waha się od 1,0 do 1,4 W/(m²·K), a dla wersji 67 mm spada do 0,55-0,9 W/(m²·K). To różnica, która w domu o powierzchni garażu 18 m² przekłada się na 180-250 kWh rocznie.

Schemat prowadzenia z promieniami gięcia pokazuje, jak panel podróżuje od pozycji zamkniętej do pełnego otwarcia. Promień wewnętrzny prowadnicy wynosi najczęściej 90-135 mm. Mniejszy promień oznacza cichszą pracę, ale wymusza mniejszą prędkość otwierania, bo panel zbyt szybko uderzałby w łuk prowadnicy. Większy promień zwiększa hałas, lecz pozwala na szybszy cykl pracy do 0,2 m/s.

Jak rozczytać przekrój ościeżnicy

Ościeżnica bramy segmentowej składa się z trzech elementów: ramy bocznej, nadproża i progu (lub uszczelki dolnej). Na przekroju zobaczysz ich wzajemne usytuowanie oraz miejsce montażu ThermoFrame profilu tworzywowego oddzielającego stal ościeżnicy od muru. Dzięki niemu współczynnik U całej bramy rośnie o 15%, bo eliminuje mostek termiczny na styku metal-beton.

Uszczelka dolna, oznaczana zwykle jako EPDM, odpowiada za szczelność na wody opadowe i nawiewane zimne powietrze. Jej przekrój na rysunku ma kształt litery D lub P i powinna zachodzić na posadzkę minimum 25 mm. Mniejsza wartość oznacza przedmuch powietrza pod bramą, większe zużycie energii na ogrzewanie i skropliny na podłodze garażu.

Co mówi widok od wewnątrz

Widok od wewnątrz garażu ujawnia lokalizację napędu, prowadzenie kabli zasilających oraz punkty kotwienia. Na dobrym rysunku znajdziesz oznaczenie stref ochronnych wokół napędu (minimum 500 mm wolnej przestrzeni z tyłu silnika do celów serwisowych). Brak tego wymiaru sugeruje, że dokumentacja jest uproszczona lub niekompletna.

Na tym samym widoku zobaczysz też rozmieszczenie elementów zabezpieczeń: rygla mechanicznego, czujnika zamykania, fotokomórki oraz awaryjnego odblokowania napędu. Norma PN-EN 12604 wymaga, by napęd posiadał mechaniczne otwieranie awaryjne działające bez zasilania. Na rysunku szukaj oznaczenia "NHK" lub symbolem klucza przy listwie napędowej.

Najczęstsze błędy w rysunku technicznym bramy garażowej i jak ich uniknąć

Błędy w dokumentacji powstają na trzech etapach: pomiaru otworu, projektowania prowadnic oraz doboru napędu. Każdy z nich ma swoje charakterystyczne objawy, które da się wychwycić, zanim ekipa montażowa wywierci pierwszy otwór.

Pomiar otworu wykonany bez uwzględnienia tynku to klasyka. Po otynkowaniu ścian otwór zmniejsza się o 20-40 mm z każdej strony. Brama zamówiona na podstawie wymiaru surowego wchodzi w konflikt z tynkiem i trzeba ją podcinać albo demontować ościeżnicę. Rozwiązanie jest prozaiczne: rysunek wykonawczy musi zawierać wymiar po tynku, a pomiar kontrolny przeprowadza się po pracach mokrych.

Drugi błąd to za mała głębokość garażu. Standardowa brama o wysokości 2125 mm potrzebuje 3200 mm głębokości od czoła otworu do ściany tylnej, by panele schowały się pod stropem. Przy głębokości 2800 mm panel ostatni wystaje 400 mm poza otwór, blokując ruch auta. Na rysunku szukaj linii wymiarowej od posadzki do sufitu w strefie prowadnic, a jeśli jej brakuje żądaj uzupełnienia od producenta.

Dobór napędu zbyt słabego do masy bramy to trzecia grupa pomyłek. Brama o powierzchni 9 m² i siedmiu segmentach waży 110-140 kg. Napęd o uciągu 800 N wystarczy, ale jego żywotność spadnie o 40%, jeśli zamiast 800 N dobierzesz model 600 N. Na schemacie prowadzenia szukaj tabeli dopuszczalnych obciążeń przyzwoity rysunek zawsze ją zawiera.

Pięć sytuacji, w których dokumentacja kłamie

• Brak oznaczenia kierunku otwierania na rzucie z góry (lewe/prawe) montażysta montuje ościeżnicę odwrotnie.
• Wymiary podane bez tolerancji producent zakłada luz zerowy, ekipa montażowa nie ma pola na regulację.
• Pominięcie lokalizacji gniazda elektrycznego napęd wisie w powietrzu, trzeba kuć ścianę po montażu.
• Schemat prowadzenia bez wymiaru wolnej wysokości w świetle otworu po zamontowaniu prowadnic samochód nie wjedzie.
• Brak oznaczenia klasy odporności na włamanie RC2 inwestor myśli, że brama jest antywłamaniowa, a ma klasę RC1.

Uwaga: każdy rysunek bez skali (np. bez podziałki lub wymiaru referencyjnego) traktuj jako szkic poglądowy, nie dokumentację wykonawczą.

Jak zweryfikować dokumentację przed zamówieniem

Weryfikacja sprowadza się do trzech kroków. Najpierw sprawdź zgodność wymiarów na rzucie z boku z wymiarami na przekroju ościeżnicy. Różnica większa niż 5 mm oznacza, że rysunki powstały w różnych wersjach projektu. Następnie porównaj schemat prowadzenia z rzeczywistą głębokością garażu na budowie. Wreszcie odszukaj w dokumentacji numer normy PN-EN 13241-1 oraz deklarację właściwości użytkowych bez nich brama nie może być wprowadzona do obrotu na rynku europejskim.

Rzetelna dokumentacja zawiera też współczynnik U zmierzony dla całej bramy, nie tylko panelu. Różnica między U panela a U całej bramy wynosi zwykle 0,2-0,4 W/(m²·K). Jeśli widzisz tylko wartość dla panela, możesz być pewien, że producent pominął mostki termiczne ościeżnicy i to Ty je opłacisz wyższymi rachunkami za ogrzewanie.

Kiedy warto zamówić rysunek indywidualny

Projekt indywidualny ma sens przy garażach o niestandardowych wymiarach, skomplikowanym układzie prowadnic (bramy narożne, łukowe) albo wymaganej klasie RC3 i wyższej. W takich przypadkach koszt dokumentacji (500-1500 zł) zwraca się przy montażu, bo eliminuje ryzyko przeróbek na budowie. Indywidualny rysunek powinien zawierać obliczenia statyczne prowadnic, zwłaszcza gdy brama waży powyżej 150 kg lub otwiera się częściej niż 20 razy dziennie.

Rada praktyczna: jeśli producent oferuje jedynie rysunek poglądowy bez wymiarów i skali, poproś o dokumentację techniczną z pełnymi tolerancjami. Brak takiego dokumentu to sygnał, że brama nie przeszła pełnego badania typu wg normy PN-EN 13241-1.

Odpowiedzi na pytania, które padają przy stole projektowym

Czy grubość panelu 42 mm wystarczy do garażu ogrzewanego? Tak, jeśli współczynnik U całej bramy nie przekracza 1,4 W/(m²·K) i zastosowano profile ThermoFrame na ościeżnicy. W domach pasywnych lepiej sprawdzają się panele 67 mm z U poniżej 0,9 W/(m²·K), bo zimą temperatura w garażu nie spada poniżej 12°C nawet przy mrozie -20°C na zewnątrz.

Jak rozpoznać bramę segmentową po rysunku, jeśli producent stosuje nieznane oznaczenia? Kluczowe są trzy elementy: prowadnice pionowe po bokach otworu, łuk prowadzący pod stropem oraz segmenty połączone zawiasami widocznymi jako linie prostopadłe do powierzchni panela. Jeśli te trzy cechy są obecne, masz do czynienia z bramą segmentową, niezależnie od nazwy handlowej.

Czy napęd można dobrać na podstawie samego rysunku prowadzenia? Tak, pod warunkiem że rysunek zawiera masę całkowitą bramy oraz liczbę cykli na dobę. Bez tych danych producent napędu dobierze model zbyt słaby lub przewymiarowany, a obie skrajności skracają żywotność mechanizmu.

Ile miejsca zajmuje prowadnica pod stropem? Dla bramy o wysokości 2125 mm to 3200-3400 mm, dla wyższej (2500 mm) nawet 3800 mm. Garaż krótszy niż 4500 mm przy bramie 2125 mm wymaga montażu prowadnicy niskiego prowadzenia, co obniża komfort wjazdu, ale ratuje sytuację.

Co oznacza klasa RC2 na rysunku? To potwierdzenie, że brama przeszła badanie odporności na włamanie z użyciem prostych narzędzi (śrubokręt, szczypce) przez czas minimum 3 minut. Na rysunku szukaj oznaczenia "RC2" przy ościeżnicy oraz wzmocnień stalowych w segmencie dolnym i górnym.

Tabela cenowa bazuje na średnich rynkowych dla bram o wymiarach 2500 × 2125 mm z napędem. Indywidualne projekty (bramy łukowe, narożne, RC3) wyceniane są osobno, zwykle od 12 000 zł w górę.

Źródła i normy

PN-EN 13241-1:2016 norma dotycząca bram przemysłowych, handlowych i garażowych. Określa wymagania bezpieczeństwa i deklaracji właściwości użytkowych.

PN-EN 12604:2017 norma obejmująca wymagania mechaniczne dla bram z napędem, w tym obowiązek awaryjnego otwierania bez zasilania.

PN-EN 1627:2012 klasa odporności na włamanie RC2, definiuje narzędzia i czas działania, jakiemu musi oprzeć się brama.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) określa wymagania dla bram w garażach, w tym minimalne wymiary otworu (2,0 × 2,0 m dla samochodu osobowego).

Eurokod 1 (PN-EN 1991-1-3) obciążenie śniegiem konstrukcji dachowych, istotne przy projektowaniu prowadnic pod stropem garażu zlokalizowanego w strefie III i wyższej.

Strona internetowa Polskiego Komitetu Normalizacyjnego (www.pkn.pl) pełne teksty norm po rejestracji i opłaceniu dostępu.
