Brama garażowa segmentowa – instrukcja montażu

Redakcja 2026-01-06 16:31 | Udostępnij:

Jeśli kiedykolwiek stałeś przed garażem z pudełkami pełnymi paneli i prowadnic, zastanawiając się, od czego zacząć, to dobrze trafiłeś. Montaż bramy garażowej segmentowej samodzielnie oszczędza sporo pieniędzy, ale wymaga precyzji, by uniknąć wpadek z krzywymi szynami czy napiętymi sprężynami. W tym przewodniku krok po kroku omówimy przygotowanie stanowiska pracy, montaż prowadnic pionowych i poziomych, a potem panele z rolkami, zawiasami oraz sprężyny – wszystko z naciskiem na bezpieczeństwo i płynny ruch gotowej konstrukcji.

brama garażowa segmentowa instrukcja montażu

Montaż bramy garażowej segmentowej – przygotowanie

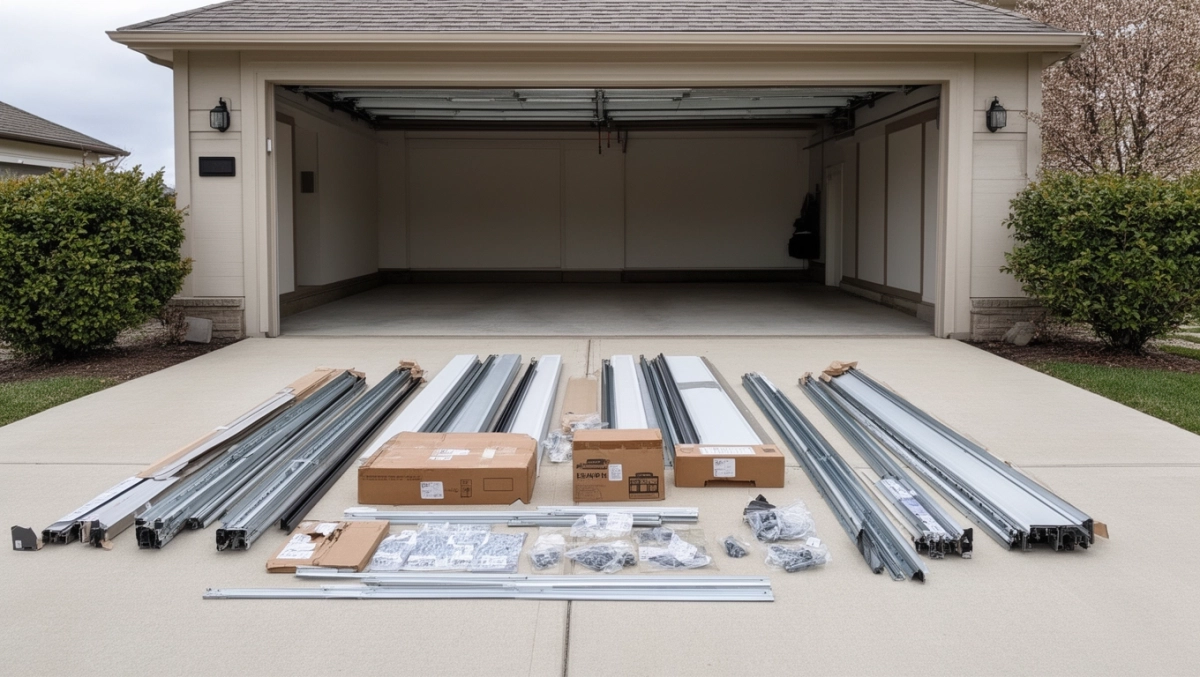

Wymierz dokładnie otwór garażowy, sprawdzając szerokość, wysokość i prostokątność ścian. Użyj taśmy mierniczej i poziomicy, by upewnić się, że boki są pionowe, a góra równa – odchylenie powyżej 1 cm na metr wymaga korekty. Zbierz wszystkie elementy z zestawu: panele segmentowe, prowadnice pionowe i poziome, sprężyny, rolki, zawiasy, wał górny oraz okucia. Rozłóż je na płaskiej powierzchni, by nic nie zgniotło rolek ani nie uszkodziło powłoki paneli. Przygotuj też miejsce pracy, usuwając przeszkody i zabezpieczając podłogę tekturą.

Narzędzia to podstawa sukcesu – bez nich montaż zamieni się w walkę z opornym metalem. Oto lista niezbędna do pracy:

  • wkrętarka udarowa z wiertłami do betonu i drewna
  • poziomica laserowa lub bąbelkowa dłuższa niż 1 metr
  • klucze imbusowe i nasadowe w zestawach
  • drabina stabilna lub rusztowanie
  • miarka zwijana 5-metrowa i kątownik
  • okulary ochronne, rękawice antypoślizgowe oraz młotek gumowy

Sprawdź instrukcję producenta pod kątem specyficznych wymagań, jak grubość ścian czy typ podłoża. Dla ścian murowanych przygotuj kotwy rozporowe 10 mm, a dla drewnianych śruby samowiercące. Przewidź 4-6 godzin na cały montaż dla jednej osoby, dłużej przy pierwszym razie. Zawsze pracuj z asystentem przy ciężkich panelach, by uniknąć urazów pleców.

Zobacz także: Ogrzewanie podłogowe w garażu: Ile cm od bramy dla optymalnego ciepła? Poradnik 2025

Oceń warunki pogodowe – unikaj deszczu czy silnego wiatru, bo wilgoć koroduje metal, a podmuchy komplikują poziomowanie. W garażu wentyluj pomieszczenie, jeśli malujesz panele antykorozyjnie. Zrób zdjęcia przed i po każdym etapie, ułatwiając ewentualne poprawki.

Prowadnice pionowe bramy garażowej segmentowej

Zacznij od pionowych szyn po bokach otworu, mocując je 10-15 cm nad podłogą. Wierć otwory w murze co 50 cm, wbij kotwy rozporowe i dokręcaj śruby poziomicą sprawdzając pionowość. Dolny koniec szyny powinien kończyć się 2-3 cm nad wylewką, by rolki nie ocierały podłogi. Użyj klinów dystansowych, jeśli ściana jest nierówna, stabilizując szynę taśmą malarską na czas wiercenia. Precyzja tu decyduje o całym ruchu bramy.

Sprawdzenie pionu i odległości

Zobacz także: Bramy garażowe ceny z montażem Bielsko-Biała

Po zamocowaniu pierwszej szyny zmierz odległość między nimi – powinna być identyczna z szerokością paneli plus 2 cm luzu. Laserowa poziomica przyspiesza pracę, rzucając linię na całą wysokość. Jeśli szyna ugina się, dodaj wsporniki co metr. Dokręć wszystkie śruby momentem 20-30 Nm, unikając przekręcenia gwintu. Wsuń tymczasowo rolkę testową, by przetestować luz boczny poniżej 5 mm.

W przypadku otworu asymetrycznego skróć szynę sekatorem do metalu, zachowując prosty cięcie. Smaruj wnętrze szyn suchym smarem grafitowym, zapobiegając skrzypieniu. Zabezpiecz wystające śruby taśmą, zanim przejdziesz do poziomych prowadnic.

Prowadnice poziome bramy garażowej segmentowej

Montaż szyn poziomych wymaga stabilnego sufitu – przykręcaj je do nadproża lub belek co 60 cm kotwami. Ustaw kąt wznoszenia 10-15 stopni, łącząc złączkami z pionowymi szynami. Użyj kątownika do precyzyjnego nachylenia, bo zbyt stroma szyna blokuje panele, a płaska nie zamyka bramy. Rozciągnij szyny na pełną szerokość garażu plus 20 cm z każdej strony dla wału.

Zobacz także: Naciąganie sprężyn w bramie WIŚNIOWSKI – przewodnik i bezpieczeństwo

Połączenie pion-poziom

Złączki kątowe dokręcaj imbusami, sprawdzając sztywność konstrukcji potrząsaniem. Jeśli sufit jest z płyty g-k, wzmocnij stelażem stalowym pod kotwy. Zmierz wysokość górnego końca szyny – powinna sięgać 20-30 cm poniżej sufitu dla miejsca na sprężyny. Wypełnij szczeliny silikonem budowlanym, chroniąc przed kurzem.

Zobacz także: Jak wybrać najlepszą bramę garażową w 2025

Przetestuj ciągłość toru wsuwając pręt przez całą długość – nie może haczyć. Dla garaży z skosami dostosuj długość poziomej szyny, tnąc piłą tarczową. Zawsze zakładaj, że brama będzie jeździć codziennie setki razy, więc sztywność to klucz.

Użyj poziomicy na złączkach, eliminując mikroskłony powodujące wibracje. Dokonaj ostatecznego dokręcania po pełnym montażu paneli.

Rolki i zawiasy bramy garażowej segmentowej

Na dolnym panelu zamocuj rolki jezdne w bocznych uchwytach, dokręcając śruby 8 mm. Zawiasy dolne przykręć centralnie, smarując rolki olejem silnikowym do łożysk. Użyj klucza dynamometrycznego na 15 Nm, by nie zgnieść poliuretanu panelu. Górne rolki na kolejnych segmentach montuj w parach, z bocznymi prowadnikami antyoderwaniowymi. Rolki dwuślizgowe wydłużają żywotność o 30%.

Zobacz także: Brama garażowa: okleina czy malowana?

Smarowanie i regulacja luzu

Nałóż smar na łożyska rolki cienką warstwą, unikając nadmiaru kapującego. Zawiasy górne łączą panele – ustaw je równo co 30 cm, by uniknąć falowania. Sprawdź ruch rolki po szynie ręcznie, korygując pozycję. Dla ciężkich bram stosuj rolki z łożyskami kulkowymi, redukujące opór o połowę.

Przykręć rolki boczne zapobiegające wyskakiwaniu, szczególnie przy napędzie. Zabezpiecz śruby blokadami gwintowymi przed luzowaniem. Testuj składanie segmentów na sucho przed wiszeniem.

Panele segmentowe bramy garażowej montaż

Podnieś pierwszy panel poziomo, wsuń rolki w pionowe szyny asystentem podtrzymującym środek. Podłącz drugi panel zawiasami dolnymi, unosząc całość drabinką. Stopniowo składaj kolejne segmenty, wpychając rolki w poziome szyny. Utrzymuj lekki naciąg, by panele nie opadały. Całość powinna sięgać wału górnego płynnie.

Użyj bloczków blokujących pod rolkami dla bezpieczeństwa podczas składania. Zmierz wysokość po każdym panelu – odchylenie powyżej 1 cm wymaga korekty zawiasów. Dla bram 3-metrowych podziel pracę na etapy, odpoczywając co panel. Smaruj styki zawiasów, ułatwiając ruchy.

Wyważanie wstępne

Po pełnym powieszeniu przetestuj opadanie – powinno być kontrolowane, nie gwałtowne. Dostosuj rolki boczne, eliminując tarcie o szyny. Wypełnij szczeliny między panelami uszczelkami gumowymi od spodu. Zabezpiecz górny panel ogranicznikami końca toru.

Panele izolowane wymagają ostrożnego unoszenia, by nie uszkodzić pianki. Zrób przerwę na kawę – precyzja spada po godzinie ciągłej pracy.

Sprężyny i napięcie bramy garażowej segmentowej

Montaż sprężyn skrętnych na wale górnym wymaga blokady wału klinami. Nawijaj sprężynę liną przez bloczek, obracając wałem 10-15 obrotów zgodnie z instrukcją. Użyj rękawic i okularów – energia kinetyczna jest ogromna. Sprężyny rozciągane mocuj do płytek ściennych, naciągając równomiernie. Nigdy nie reguluj bez blokady.

Bezpieczne naciąganie

Oblicz liczbę obrotów: dla bramy 2,5 m szerokości zwykle 12-14. Użyj miernika napięcia lub wagi hakowej do kontroli siły. Po naciągnięciu usuń blokady powoli, testując ruch. Jeśli brama podnosi się sama, luzuj o ćwierć obrotu.

Unikaj samodzielnego montażu sprężyn bez doświadczenia – ryzyko amputacji palca jest realne. Zawsze sprawdzaj integralność sprężyn wizualnie przed pracą. Po roku wymień, jeśli widać pęknięcia.

Zamek, uchwyty i napęd bramy segmentowej

Przykręć klamki wewnętrzne i zewnętrzne na środkowym panelu, zamek centralnie z ryglem. Ograniczniki ruchu na górnym segmencie zatrzymują bramę przed uderzeniem w sufit. Dla napędu elektrycznego zamocuj silnik do sufitu na konsole, podłącz szynę do wału. Skonfiguruj fotokomórki 10 cm od podłogi, sterowanie radiowe programując piloty.

Wyreguluj siły graniczne w napędzie: zatrzymanie na 2-3 cm przed podłogą. Przetestuj 10 cykli otwierania-zamykania, obserwując płynność. Dostosuj prędkość, by rolki nie hałasowały. Podłącz do instalacji elektrycznej z wyłącznikiem różnicowym.

Konserwacja po montażu

Czyść szyny sprężonym powietrzem co kwartał, smaruj rolki olejem co pół roku. Sprawdzaj napięcie sprężyn corocznie. W zimie usuń lód z dolnej uszczelki. To przedłuży żywotność do 20 tys. cykli.

Używać zawsze okularów i rękawic, nawet przy testach. Jeśli coś skrzypi, zatrzymaj i diagnozuj – lepiej dmuchać na zimne.

Pytania i odpowiedzi

  • Jakie narzędzia i przygotowania są potrzebne do montażu bramy garażowej segmentowej?

    Przed montażem sprawdź wymiary otworu garażowego (szerokość, wysokość, prostokątność). Zbierz narzędzia: wkrętarka, poziomica, klucz imbusowy, drabina, kotwy rozporowe. Przygotuj elementy bramy: panele, prowadnice, sprężyny, rolki. Używać okularów ochronnych i rękawic.

  • Jak zamontować prowadnice pionowe i poziome?

    Zamocuj szyny pionowe po bokach otworu na wysokości 10-15 cm od podłogi za pomocą kotew rozporowych, sprawdzając pionowość poziomica. Przykręć szyny poziome do sufitu lub nadproża pod kątem 10-15 stopni, łącząc je z pionowymi złączkami.

  • Jak bezpiecznie zainstalować sprężyny i mechanizm napięcia?

    Zamontuj sprężyny skrętne lub rozciągane na wale górnym. Naciągnij je zgodnie z instrukcją producenta, używając lin lub bloczków blokujących. Unikaj samodzielnego montażu bez doświadczenia – sprężyny są niebezpieczne. Smaruj rolki olejem silnikowym.

  • Jak wyregulować i przetestować bramę po montażu?

    Wyreguluj napięcie sprężyn, sprawdź płynność ruchu. Przetestuj pełen cykl otwierania i zamykania 10 razy, dostosuj siły graniczne. Zamocuj zamek, uchwyty i opcjonalnie napęd elektryczny z fotokomórkami. Czyść i smaruj co 6 miesięcy.
