Instrukcja montażu bramy segmentowej krok po kroku

Redakcja 2026-01-14 03:52 | Udostępnij:

Jeśli stoisz przed garażem z nowymi panelami segmentowymi i czujesz lekki dreszcz niepewności, zrozumiem cię doskonale – montaż bramy garażowej segmentowej to poważna sprawa, ale da się to ogarnąć krok po kroku. Najpierw sprawdzimy, czy masz wszystko pod ręką, potem przygotujemy solidne podstawy, a na koniec przejdziemy przez instalację prowadnic, paneli, wału i blokady z napędem. Dzięki temu unikniesz frustracji i zapewnisz sobie bramę, która będzie działać latami bez zarzutu.

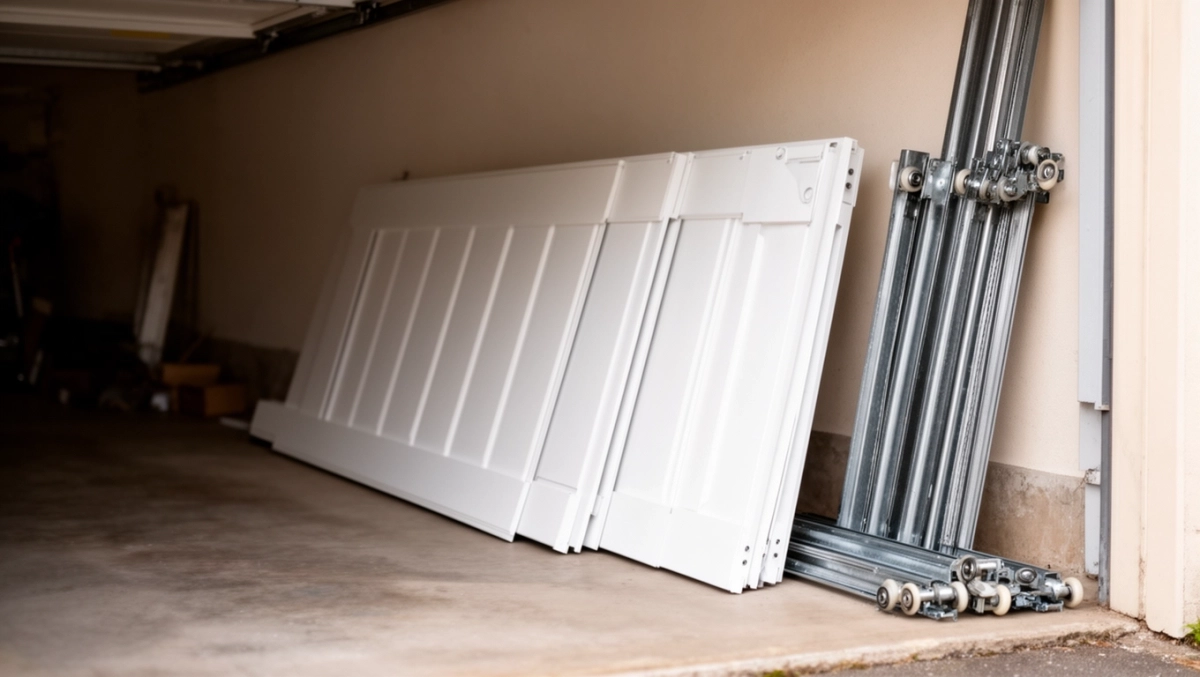

brama segmentowa instrukcja montażu

Weryfikacja zestawu montażowego bramy segmentowej

Zanim dotkniesz pierwszego śruby, rozłóż cały zestaw na podłodze garażu i dokładnie przejrzyj elementy. W modelach jak PLUNIPRO SSP czy PRIME znajdziesz panele segmentowe, pionowe i górne prowadnice, sprężyny lub wał torsyjny, rolki, zawiasy oraz elementy blokady. Sprawdź, czy nic nie jest uszkodzone – wgniecenia na panelach czy zardzewiałe rolki oznaczają reklamację. Policz panele: dla standardowego otworu potrzeba ich zazwyczaj cztery do sześciu, w zależności od wysokości. Użyj listy pakowania, by nic nie przeoczyć.

Zwróć uwagę na napęd, jeśli jest w zestawie, jak w PLUNIPRO SN-MULTI. Silnik, fotoogniwa i szyna muszą być kompletne, z instrukcją konfiguracji. Sprężyny rozciągane lub torsyjne wymagają precyzyjnej inspekcji – luźne końce czy pęknięcia dyskwalifikują element. Narzędzia potrzebne to poziomica, wiertarka, klucze nasadowe i śrubokręt. Zaznacz brakujące części od razu, bo montaż bez nich skończy się przestojem.

  • Panele segmentowe: 4–6 szt., z uszczelkami.
  • Prowadnice pionowe i poziome: po 2 szt. na stronę.
  • Sprężyny/wał: z regulatorami napięcia.
  • Rolki i zawiasy: po 2 na segment.
  • Blokady i klamki awaryjne.

Przygotowanie podłoża i ościeżnicy bramy segmentowej

Podłoże pod bramą garażową segmentową musi być idealnie równe – użyj poziomicy i szpachli, by wyrównać nierówności do 2 mm na metr. Ościeżnica stalowa lub aluminiowa mocowana jest kotwami chemicznymi do ścian nośnych, z zachowaniem pionu. Zapewnij luz boczny minimum 90 mm na rolki i górny 210 mm na prowadnice. Zmierz otwór dwukrotnie: szerokość i wysokość decydują o kompatybilności paneli.

Zobacz także: Jak skrócić bramę segmentową? Poradnik 2025

Wyczyść powierzchnie z kurzu i tłuszczu, by kleje i śruby trzymały mocno. Dla garażu murowanego wierć otwory pod kotwy 10 mm, w betonowych ścianach stosuj dłuższe. Jeśli ściana jest drewniana, wzmocnij ją płytami OSB. Temperatura montażu powinna przekraczać 5°C, unikaj wilgoci. To fundament, od którego zależy płynność ruchu bramy.

Ustaw ościeżnicę prostopadle do podłoża, dokręcając śruby stopniowo. Sprawdź szczelinę dolną: 10–15 mm na uszczelkę. Zabezpiecz otwór folią, by chronić wnętrze garażu przed pyłem.

Montaż pionowych prowadnic bramy segmentowej

Pionowe prowadnice montuj po obu stronach otworu, przykręcając je do ościeżnicy śrubami M8 co 50 cm. Użyj poziomicy, by zapewnić idealny pion – odchylenie powyżej 1 mm spowoduje haczenie paneli. Dolny koniec prowadnicy powinien kończyć się 100 mm nad podłożem. Wsuń rolki testowe, by sprawdzić luz: 10–15 mm bocznie.

Zobacz także: Uszczelnienie bramy garażowej segmentowej: Sekret ciepłego garażu

W modelach PLUNIPRO SSJ prowadnice mają regulowane uchwyty – dostosuj je do grubości ściany. Dokręć nakrętki momentem 20 Nm, unikając przekręcenia. Nasmaruj wnętrze prowadnic smarem litowym suchym. To kluczowy krok dla stabilności całej konstrukcji.

Po zamocowaniu sprawdź symetrię: obie prowadnice na tej samej wysokości. Jeśli garaż ma pochyłą posadzkę, skoryguj podkładkami.

Montaż górnych prowadnic bramy segmentowej

Górne prowadnice poziome łącz z pionowymi pod kątem dokładnie 90°, używając złączek kątowych. Mocuj je do sufitu lub nadproża wspornikami co 60 cm, z poziomem na całej długości. Długość prowadnic to zazwyczaj 110% szerokości bramy. Zapewnij spadek 1:100 ku tyłowi dla odprowadzania wody.

Zobacz także: Brama segmentowa 2500x2125: Wymiary otworu

Wkręć śruby do belek nośnych, unikając pustek w stropie. Dla lekkich sufitów zastosuj dodatkowe profile wzmacniające. Testuj połączenie, wciskając rolkę – ruch musi być płynny bez oporu.

Po instalacji połącz obie strony mostkiem stabilizującym nad bramą. To zapewni sztywność podczas cykli otwierania.

Zobacz także: Jaki otwór pod bramę garażową segmentową? 2025

Montaż paneli segmentowych bramy

Zacznij od dolnego panelu: wsuń rolki w pionowe prowadnice, dociśnij uszczelkę do podłoża. Zamocuj zawiasy dolne śrubami M6, regulując wysokość rolek. Kolejne segmenty łącz górnymi zawiasami, dbając o równomierne napięcie. W PL PRIME panele mają fabryczne uszczelki – nie pomijaj ich montażu.

Podnieś każdy panel ręcznie, wsuwając rolki w górne prowadnice. Użyj dwóch osób dla bezpieczeństwa. Sprawdź wyrównanie: panele powinny stykać się bez szczelin. Dokręć wszystkie zawiasy sekwencyjnie od dołu.

Na koniec nasmaruj rolki i zawiasy silikonem. Testuj ręczne podnoszenie – brama powinna sunąć lekko.

Zobacz także: Jak dobrać sprężyny do bramy segmentowej – poradnik

Montaż wału torsyjnego bramy segmentowej

Wał torsyjny montuj nad górnymi prowadnicami na łożyskach, centrując go względem otworu. W modelach PLUNIPRO80 nawijaj sprężynę kluczem dynamometrycznym, dodając 1–2 obroty na 10 kg wagi bramy. Użyj drutów zabezpieczających końce. Nigdy nie reguluj sam, jeśli brak doświadczenia – ryzyko urazu jest wysokie.

Dokręć piasty wału do bębnów rolkowych. Sprawdź napięcie: brama podnosi się jedną ręką na 1 m. Dostosuj śruby regulacyjne precyzyjnie.

Zabezpiecz wał osłonami z tworzywa. To element, który decyduje o komforcie obsługi.

Montaż blokady i napędu bramy segmentowej

Blokadę haczykową zamocuj na drugim segmencie, łącząc z wałem linką. Zamontuj klamki awaryjne po bokach dla ręcznego odblokowania. Testuj: brama blokuje się w pozycji zamkniętej i otwiera siłą. Dla napędu PLUNIPRO PLUS A przymocuj szynę do sufitu, silnik na końcu.

Podłącz fotoogniwa na wysokości 50 cm, ustawiając wiązkę. Skonfiguruj wyłącznik przeciążeniowy i krańcówki. Podłącz do prądu przez wyłącznik różnicowy.

  • Test pełnego cyklu: 10 otwarć/zamknięć.
  • Kontrola luzów: max 5 mm.
  • Smarowanie: rolki i prowadnice co 6 miesięcy.

Założ okularów i rękawic przez cały montaż. Jeśli sprężyny budzą wątpliwości, wezwij fachowca – lepiej dmuchać na zimne.

Pytania i odpowiedzi: Montaż bramy segmentowej

  • Jakie elementy sprawdzić przed montażem bramy segmentowej?

    Przed rozpoczęciem prac zweryfikuj kompletność zestawu, w tym panele segmentowe, prowadnice, sprężyny, wał torsyjny oraz napęd. Dla modeli PLUNIPRO SSP, SN, SSJ lub PRIME upewnij się, że wszystkie części są zgodne z instrukcją producenta.

  • Jak przygotować garaż i zamontować prowadnice?

    Wyrównaj podłoże, zamontuj ościeżnicę i zapewnij luz boczny minimum 90 mm oraz górny minimum 210 mm. Zainstaluj pionowe prowadnice po obu stronach otworu, mocując je śrubami do ościeżnicy i poziomując poziomicą. Następnie zamocuj górne prowadnice poziome, łącząc je z pionowymi pod kątem 90° i przymocuj do sufitu lub nadproża.

  • Jak włożyć panele segmentowe i zamontować sprężyny?

    Wsuń panele od dołu, łącząc je zawiasami i rolkami, dbając o równomierne rozmieszczenie uszczelek. Zamocuj wał torsyjny lub sprężyny rozciągane nad bramą, regulując napięcie zgodnie z wagą bramy – dla PLUNIPRO80 precyzyjnie dokręć zgodnie z wytycznymi.

  • Jakie testy wykonać po montażu i jak zadbać o bezpieczeństwo?

    Podłącz mechanizm blokady, klamki awaryjne i dla modeli z napędem (np. PLUNIPRO SN-MULTI) zamontuj silnik, fotoogniwa oraz wyłącznik przeciążeniowy. Przetestuj pełny cykl otwarcia/zamknięcia, sprawdź luzy i posmaruj rolki z prowadnicami. Używaj okularów ochronnych i rękawic; sprężyny montuj z pomocą specjalisty, jeśli brak doświadczenia.
