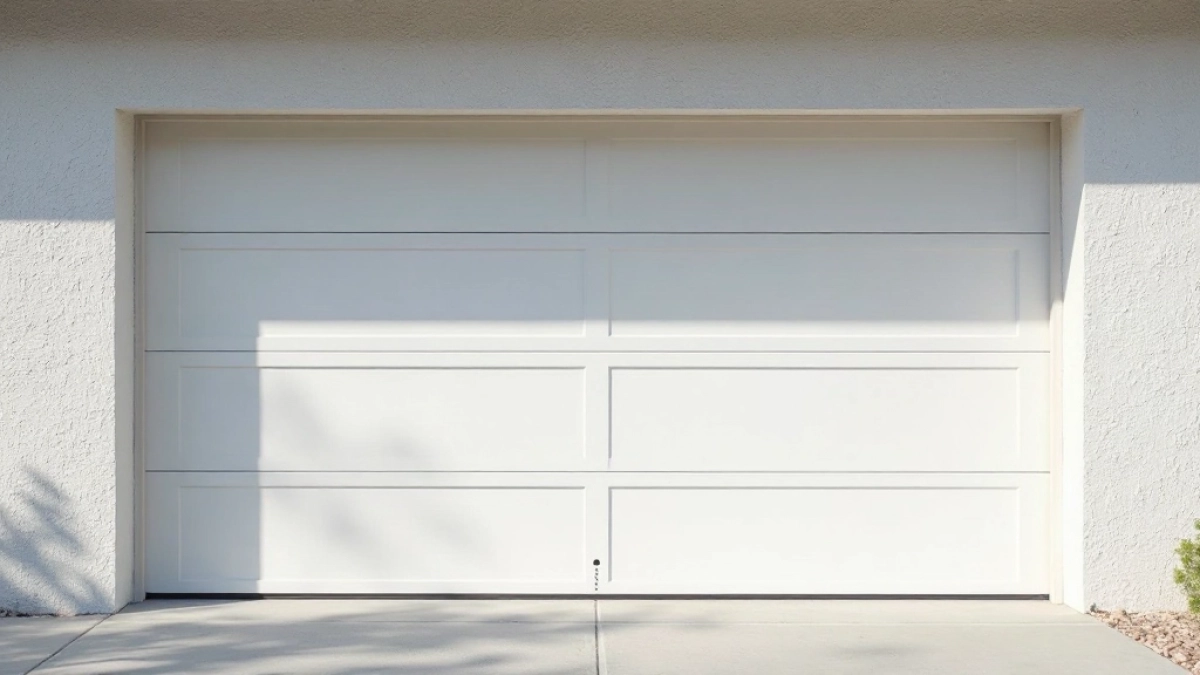

Bramy garażowe Hörmann wymiary otworu jak dobrać i nie żałować

Stara brama uchylna potrafi zjeść nawet 30% ciepła z garażu, a jej łukowe skrzydło zabiera cenne centymetry przejazdu. Brama segmentowa rozwiązuje trzy bolączki jednocześnie: odzyskuje miejsce, trzyma temperaturę i chroni przed nieproszonymi gośćmi. Przy standardowej szerokości otworu 2500 mm zyskujesz do 14 cm więcej wolnej przestrzeni przejazdu w porównaniu z klasycznym skrzydłem uchylnym, bo pancerz wsuwa się pod sufit, a nie wychyla przed ścianę. Prawidłowe wymiary otworu pod bramę segmentową Hörmann decydują o tym, czy drzwi przejściowe będą działać bez zacięć, napęd nie będzie się przegrzewał, a uszczelki dotrą do krawędzi muru.

• Jak zmierzyć otwór pod bramę segmentową krok po kroku
• Bramy segmentowe Hörmann LPU 42 vs LPU 67 Thermo wymiary
• Bramy garażowe Hörmann do garażu pojedynczego i podwójnego
• Izolacja termiczna, normy i bezpieczeństwo
• Dobór powierzchni, wzorów i kolorów
• Montaż, napęd i eksploatacja
• Drzwi przejściowe i wyposażenie dodatkowe
• Co sprawdzić przed podpisaniem umowy

Jak zmierzyć otwór pod bramę segmentową krok po kroku

Precyzyjny pomiar to połowa sukcesu. Piłka jest po stronie inwestora, bo błąd rzędu 2 cm potrafi zablokować całą inwestycję na etapie produkcji. Moduł wymiarowy 250 mm obowiązujący w segmencie premium oznacza, że producent oferuje bramy co 25 cm, ale wymiar zamówieniowy nie pokrywa się z wymiarem otworu w murze.

Zacznij od szerokości przejazdu mierzonej w świetle gotowej ściany. Zmierz ją w trzech miejscach: na dole, pośrodku i pod nadprożem, bo różnice rzędu 5-10 mm przy świeżym tynku nie należą do rzadkości. Zanotuj wartość najmniejszą i tę właśnie podaj jako wymiar otworu. Szerokość standardową dla jednego stanowiska stanowi 2500 mm, dla podwójnego 5000 mm, a Hörmann produkuje też wymiary pośrednie jak 2750, 3000 czy 4000 mm.

Wysokość otworu mierz od poziomu gotowej posadzki do spodu nadproża. To wartość krytyczna, bo musi być większa lub równa wymiarowi zamówieniowemu bramy. Jeśli otwór ma 2075 mm, a zamawiasz bramę 2125 mm, drzwi przejściowe nie dosiądą progu i zaczną szarpać uszczelkę. W praktyce oznacza to konieczność podkucia nadproża albo wybrania niższego modelu, co w obu przypadkach podnosi koszt.

Głębokość wnęki (podsufitki) liczy się od wewnętrznej krawędzi ściany do najdalej wysuniętego elementu sufitu, belki stropowej czy instalacji. Minimalna wymagana wartość to 2000 mm dla bramy do 2500 mm wysokości, 2200 mm dla wyższych modeli. Bez tej rezerwy napęd nie znajdzie miejsca na szynę, a sprężyny skrętne oprą się o belkę.

Nadproże, czyli odległość od górnej krawędzi otworu do stropu, potrzebuje minimum 100 mm dla bram z napędem i 115 mm dla bram ręcznych z mechanizmem sprężynowym. Te milimetry decydują o tym, czy prowadnice górne znajdą oparcie, czy trzeba będzie dorabiać konstrukcję wsporczą.

Checklist pomiarowy przed zamówieniem

• Szerokość otworu w trzech punktach, wartość minimalna
• Wysokość od posadzki do spodu nadproża
• Głębokość wnęki sufitowej (podsufitki)
• Wysokość nadproża od górnej krawędzi otworu
• Odległość od bocznych krawędzi otworu do ściany bocznej (min. 100 mm po każdej stronie)
• Poziom gotowej posadzki i jej typ (wylewka, kostka, płytki)

Przy garażu podwójnym z pojazdami typu SUV warto sprawdzić też wysokość światła wjazdu z uwzględnieniem progów, lusterek i bagażnika dachowego. Wysokość zamówieniowa 2125 mm przy standardzie, ale auta z ponad 1,9 m wysokości potrzebują bramy 2250 mm lub wyższej, bo światło przejazdu zmniejsza się o grubość prowadnic i uszczelek.

Bramy segmentowe Hörmann LPU 42 vs LPU 67 Thermo wymiary

Dwie konstrukcje panelowe dzielą rynek i każda odpowiada na inny priorytet inwestora. LPU 42 to uniwersalny standard z segmentami o grubości 42 mm, LPU 67 Thermo to wzmocniona wersja 67 mm skierowana do budynków energooszczędnych i pasywnych. Różnica w grubości to nie kosmetyka, lecz konkretna zmiana współczynnika przenikania ciepła U z 1,0 W/(m²·K) dla wersji 42 mm do 0,33 W/(m²·K) dla wersji Thermo.

Współczynnik U mówi o tym, ile ciepła przenika przez metr kwadratowy przegrody przy różnicy temperatur 1 K. Wartość 0,33 W/(m²·K) plasuje bramę LPU 67 Thermo blisko poziomu ściany trójwarstwowej z 20 cm styropianu. W domu z rekuperacją i garażem ogrzewanym taka przegroda eliminuje mostki termiczne, które przy słabszej bramie odpowiadają za straty rzędu 200-400 kWh rocznie.

Kiedy wybrać LPU 42, a kiedy LPU 67 Thermo

LPU 42 sprawdza się w garażach wolnostojących, nieogrzewanych lub dogrzewanych okazjonalnie. Sprawdza się też w budynkach, gdzie brama sąsiaduje z nieogrzewaną kotłownią albo warsztatem. Koszt inwestycji jest niższy o 30-40%, a serwis tańszy, bo cieńszy segment generuje mniejsze obciążenia sprężyn.

LPU 67 Thermo wchodzi do gry, gdy garaż stanowi część bryły budynku, a jego temperatura nie spada poniżej 12-15°C nawet zimą. To rozwiązanie dla pomp ciepła powietrze-woda, gdzie sprawność systemu zależy od temperatury źródła górnego. W takim układzie każdy stopień oszczędności na przegrodzie przekłada się na mniejsze zużycie prądu przez sprężarkę.

Wymiary niestandardowe i promocyjne

Hörmann utrzymuje stały zapas bram w modułach 250 mm dla wybranych rozmiarów. Standardowy garaż 2500×2125 mm towar 24h, 3000×2125 mm dostępny zwykle w 2-3 tygodnie. Wymiary pośrednie typu 2375 mm czy 2625 mm schodzą z linii produkcyjnej na indywidualne zamówienie, co wydłuża realizację do 4-6 tygodni i podnosi cenę o 10-15%.

Przy planowanej rozbudowie garażu warto zostawić zapas na nadprożu i podsufitce. Brama o wymiarze zamówieniowym 2500×2125 mm wymaga otworu minimum 2510×2135 mm w murze, a po tynkowaniu te wymiary mogą się zmienić o kolejne 10-15 mm.

Bramy garażowe Hörmann do garażu pojedynczego i podwójnego

Garaż pojedynczy zamyka się zwykle w module 2500-3000 mm szerokości, podwójny w module 4000-6000 mm. To rozróżnienie pozornie proste, ale za nim stoi logistyka prowadnic, dobór sprężyn i obciążenie napędu. Konstrukcja bramy segmentowej z napędem dla podwójnego otworu korzysta z podwójnych sprężyn skrętnych, a sam pancerz waży 180-240 kg zamiast 110-145 kg.

Dlaczego brama segmentowa wygrywa z uchylną

Przejazd to różnica, którą czuje się codziennie. Przy aucie szerokości 1,85 m brama uchylna zostawia 24 cm luzu po każdej stronie. Brama segmentowa daje 31 cm, co oznacza łatwiejsze wsiadanie, mniejsze ryzyko obtarcia lusterek i większą swobodę manewrowania wąskimi autami miejskimi.

Bramy rolowane wyglądają atrakcyjnie, bo chowają się w skrzynce nadprożowej, ale ich profile aluminiowe bez wypełnienia pianką dają współczynnik U rzędu 3,5-4,0 W/(m²·K). To rozwiązanie do garaży nieogrzewanych, hal magazynowych, parkingów podziemnych. W domu jednorodzinnym brama rolowana odpowiada za 25-40% strat ciepła przez przegrodę frontową.

5 najczęstszych błędów inwestorów

Pomiar otworu wykonywany przed tynkowaniem lub wylewką. Gotowa posadzka potrafi podnieść poziom o 40-60 mm, a tynk ściany zwęzić otwór o 15 mm z każdej strony. Pomiar kontrolny po zakończeniu prac mokrych to konieczność.

Brak rezerwy na prowadnice boczne. Prowadnice potrzebują minimum 100 mm muru po każdej stronie otworu. Inwestorzy planujący regały lub szafki w narożnikach garażu zapominają o tym i w efekcie prowadnice wchodzą w strefę użytkową.

Zbyt niskie nadproże. Norma PN-EN 13241-1 wymaga rezerwy na prowadnice, ale wielu wykonawców nie uwzględnia napędu. Napęd potrzebuje 100 mm światła nad górną krawędzią bramy, a brama ręczna ze sprężynami 115 mm.

Wybór bramy bez uwzględnienia drzwi przejściowych. Drzwi przejściowe wymagają wysokości otworu równej lub większej od wymiaru zamówieniowego bramy. Zaniżenie o 50 mm oznacza, że drzwi nie domkną się i zaczną zacierać próg.

Oszczędzanie na ThermoFrame. Przy bramie 67 mm Thermo ta aluminiowa rama poprawia współczynnik U o dalsze 15%. Jej koszt rzędu 600-900 zł netto zwraca się w 3-4 lata w domu pasywnym, a komfort użytkowania rośnie od pierwszego dnia.

Izolacja termiczna, normy i bezpieczeństwo

Norma PN-EN 13241-1 reguluje wymagania bezpieczeństwa, odporności na wiatr, szczelności i izolacyjności cieplnej bram garażowych. Klasa odporności na wiatr 3 (bramy do 3 m szerokości) i 2 (bramy do 5 m) oznacza wytrzymałość na podmuchy 70-100 km/h. Dla Polski centralnej i zachodniej to wartość wystarczająca, ale na wybrzeżu czy w górach warto sprawdzić klasę 4.

Mechanizm ryglowania działa na zasadzie stalowych haków wchodzących w profile szyny. Przy bramie zamykanej ręcznie blokada aktywuje się automatycznie przy pełnym domknięciu, a klasa RC2 oznacza odporność na włamanie narzędziami przez 3 minuty. W praktyce to czas, w którym złodziej zaczyna szukać łatwiejszego celu.

BiSecur to system sterowania radiowego z szyfrowaniem 128-bit AES, kompatybilny z napędami ProMatic, SupraMatic i lineHörmann. Sterownik Bluetooth BlueSecur współpracuje ze smartfonem, a brama może być częścią ekosystemu Smart Home z centralą Hörmann homee. Kodowanie zmienne zapobiega skanowaniu sygnału, co chroni przed atakiem replay.

Kiedy NIE wybrać bramy segmentowej

Przy bardzo niskim nadprożu (poniżej 100 mm) prowadnice nie zmieszczą się i pozostaje brama uchylna albo rolowana. W garażach z sufitem podwieszanym na całej powierzchni trzeba liczyć się z koniecznością demontażu fragmentu sufitu podczas montażu.

Przy bramie powyżej 6000 mm szerokości konstrukcja segmentowa wymaga już podziału na dwa niezależne pancerze albo wzmocnionych profili aluminiowych. W takich przypadkach rolety przemysłowe lub bramy harmonijkowe bywają tańszym rozwiązaniem.

W obiektach zabytkowych, gdzie konserwator wymaga zachowania oryginalnego wyglądu, brama segmentowa może nie spełniać wymogów. Współczesne wzory Decograin imitują drewno skutecznie, ale materiał aluminiowo-stalowy różni się od litego drewna dotykiem i reakcją na starzenie.

Dobór powierzchni, wzorów i kolorów

Woodgrain to klasyczna struktura imitująca słoje drewna, odporna na zarysowania dzięki tłoczeniu w powłoce. Silkgrain daje gładką powierzchnię z delikatnym połyskiem, łatwiejszą w czyszczeniu. Decograin łączy druk fotorealistyczny z ochronną warstwą UV, dostępny w sześciu odcieniach drewna. Duragrain to opcja premium z indywidualnym nadrukiem na zamówienie.

Ciemne kolory (RAL 7016, 9005, 8019) na bramach ocieplanych narażonych na bezpośrednie słońce chłoną promieniowanie i przyspieszają degradację pianki poliuretanowej wewnątrz segmentu. W takich lokalizacjach lepiej sprawdzają się kolory średnie lub jasne odbijające część widma.

Przetłoczenia S (wąskie), M (średnie), D (szerokie) i L (kasetony) pozwalają dopasować bramę do stylu elewacji. Kasetony wyglądają elegancko przy fasadach z cegłą klinkierowej lub kamieniem, przetłoczenia S i M pasują do nowoczesnych brył z płaskimi tynkami. MatchColor to opcja dopasowania koloru do drzwi wejściowych z dokładnością do 5 jednostek RAL.

Montaż, napęd i eksploatacja

Montaż bramy segmentowej zajmuje 4-6 godzin dla standardowego otworu i wymaga dwóch osób. Prowadnice mocowane są do ścian bocznych przez kołki rozporowe M10, a napęd do belki stropowej lub bezpośrednio do sufitu. Pierwsze uruchomienie obejmuje ustawienie pozycji krańcowych, regulację siły ciągu i programowanie pilota.

Napęd ProMatic 4 obsługuje bramy do 5000 mm szerokości i 2500 mm wysokości z siłą ciągu 1000 N. SupraMatic 4 dodaje funkcję oświetlenia LED, otwierania częściowego i integracji z aplikacją mobilną. Prędkość otwierania wynosi 20 cm/s dla ProMatic i 25 cm/s dla SupraMatic, co przy bramie 2500 mm oznacza odpowiednio 12,5 i 10 sekund.

Serwis obejmuje smarowanie rolek co 12 miesięcy, kontrolę sprężyn co 24 miesiące i wymianę uszczelek co 5-7 lat. Napęd sam diagnostykuje swoje obciążenie i zgłasza potrzebę przeglądu sygnalizacją LED. Zdalna diagnostyka przez BlueSecur pozwala monterowi odczytać historię błędów bez wizyty w terenie.

Przed zamówieniem bramy sprawdź, czy planowany napęd obsługuje drzwi przejściowe. SupraMatic 4 ma wbudowaną funkcję, ale tańsze napędy mogą wymagać dodatkowego modułu. Koszt modułu to 200-400 zł, a jego brak oznacza, że drzwi będą działać niezależnie od napędu.

W garażu o powierzchni 20 m² brama LPU 42 zwraca się w około 6-8 lat w porównaniu z bramą uchylną, jeśli garaż jest ogrzewany. Różnica w kosztach zakupu (1800-2500 zł) rekompensowana jest mniejszymi rachunkami za ogrzewanie (300-500 zł rocznie) i wyższą wartością nieruchomości przy odsprzedaży.

Drzwi przejściowe i wyposażenie dodatkowe

Drzwi przejściowe w bramie segmentowej to stalowa konstrukcja z przetłoczeniami dopasowanymi do pancerza. Otwierają się do wewnątrz garażu, mają zamek wielopunktowy i samozamykacz. Szerokość standardowa 940 mm, wysokość dopasowana do bramy. Próg ze stali nierdzewnej ma 20 mm wysokości, co wymaga ostrożności przy wjeżdżaniu rowerem.

Wysokość otworu pod drzwi przejściowe musi być równa lub większa od wymiaru zamówieniowego bramy. Brama 2125 mm wymaga otworu minimum 2135 mm. Zaniżenie otworu oznacza, że drzwi nie domkną się do progu i zaczną zacierać.

Opcje dodatkowe obejmują okna w segmentach górnych (podnoszą estetykę, doświetlają garaż), kratki wentylacyjne (wymagane w garażach z kotłownią), zamki antywłamaniowe klasy RC2 i przetłoczenia kasetonowe. Koszt każdej opcji to 150-600 zł netto za element, ale wpływ na funkcjonalność garażu bywa decydujący.

Przy wyborze wyposażenia dodatkowego zacznij od sprawdzenia, czy producent oferuje je jako część bramy, czy jako osobne elementy. Integracja w ramach jednego zamówienia oznacza spójne wzornictwo, krótszy czas montażu i jedną gwarancję na całość.

Co sprawdzić przed podpisaniem umowy

Specyfikacja techniczna powinna zawierać dokładny wymiar zamówieniowy bramy, wymiar otworu w świetle muru, typ segmentu, wzór, kolor, klasę izolacyjności U i klasę odporności na wiatr. Brak któregokolwiek z tych parametrów to sygnał ostrzegawczy.

Gwarancja obejmuje zwykle 10 lat na pancerz, 5 lat na napęd, 2 lata na akcesoria elektroniczne. Warunki gwarancji powinny precyzować, co obejmuje uszkodzenia mechaniczne, a co zużycie eksploatacyjne. Serwis pogwarancyjny powinien być dostępny w promieniu 50 km od miejsca montażu.

Montażysta z uprawnieniami producenta to nie koszt, lecz inwestycja. Błędy przy montażu prowadnic skutkują zacinaniem się pancerza, nierównomiernym zużyciem rolek i skróceniem żywotności sprężyn o 40-60%. Autoryzowany montażysta dysponuje szablonami, narzędziami dynamometrycznymi i dostępem do oryginalnych części zamiennych.

Wymiary otworu pod bramę segmentową Hörmann determinują nie tylko dobór modelu, ale też późniejsze koszty eksploatacji. Zmierzone poprawnie, z uwzględnieniem tynku i wylewki, stają się fundamentem decyzji o grubości segmentu, typie napędu i zestawie wyposażenia dodatkowego. Pośpiech przy pomiarze oznacza straty przy montażu, a te kosztują znacznie więcej niż godzina dodatkowej pracy z miarką.
