Co oznaczają strzałki na płytkach i dlaczego musisz je znać?

Strzałki na płytkach to fabryczne oznaczenia kierunku, w jakim producent wypalił glinę lub wylał masę, i które decyduje o spójności odcienia, faktury oraz powtarzalności wzoru na gotowej okładzinie. Jeśli po ułożeniu pierwszych paru rzędów zauważasz irytujące różnice w tonacji, „skaczący" rysunek albo widoczną granicę, gdzie zmienia się kierunek odbicia światła, to niemal na pewno zignorowano właśnie te niepozorne piktogramy. Przy codziennym użytkowaniu salonu, łazienki czy kuchni konsekwencje potrafią kosztować kilkaset złotych poprawek albo kompletny demontaż świeżo położonej glazury, dlatego zrozumienie mechanizmu stojącego za strzałkami poważnie zmniejsza ryzyko takiej wpadki.

• Jak prawidłowo czytać strzałki na odwrocie płytek
• Konsekwencje ignorowania strzałek podczas układania płytek
• Strzałki na płytkach a wzór jak zachować spójność na ścianie i podłodze

Jak prawidłowo czytać strzałki na odwrocie płytek

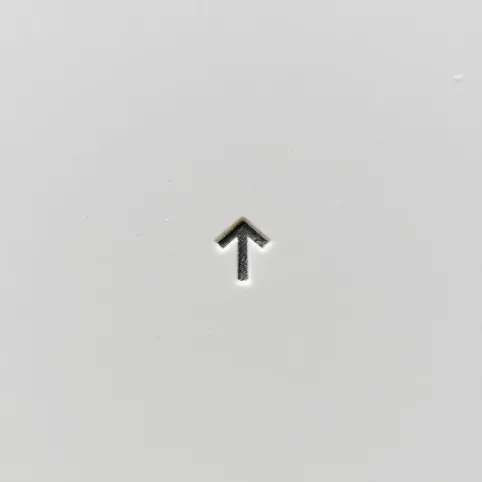

Na spodzie każdej płytki ceramicznej, gresowej czy klinkierowej producent tłoczy albo drukuje od jednej do kilku strzałek, a obok nich znajdują się symbole klasy ścieralności, nasiąkliwości i kalibracji. Te oznaczenia to nie ozdoba, lecz ślad po procesie produkcji: glina wchodzi do pieca w określonej orientacji, a krawędź formy zawsze „wjeżdża" pierwsza, więc strzałka wskazuje, gdzie zaczyna się wypalanie. Dzięki temu instalator wie, w którą stronę przesuwać kolejny element, by zachować jednorodny kierunek rysunku i identyczny mikrootarty relief na powierzchni.

W praktyce strzałki spotkasz w trzech podstawowych wariantach. Pojedyncza grot strzałki to najprostszy przekaz: układaj każdą płytkę grotem w tę samą stronę, zwykle do źródła światła lub w kierunku naturalnego ruchu w pomieszczeniu. Dwie równoległe strzałki oznaczają, że płytka ma ukierunkowany deseń, więc obrócenie o 180° da inny efekt wizualny, nawet jeśli wzór wygląda symetrycznie. System czterech grotów rozłożonych po bokach (tzw. układ fortepianowy) pojawia się przy kamionce rektyfikowanej, gdzie tolerancja wymiarowa nie przekracza ±0,2 mm według normy PN-EN 14411, a sam montaż musi zachować powtarzalność rzędu 0,1 mm.

Przed fugowaniem zrób „próbę suchą": rozłóż dziesięć płytek na podłodze zgodnie ze strzałkami i cofnij się o trzy kroki. Oko wyłapie różnicę odcienia natychmiast, pod palcami zauważysz ją dopiero po kilku dniach użytkowania.

Wzorzec układu warto nanieść ołówkiem na ścianę albo podłogę jako delikatną siatkę pomocniczą, ponieważ wzrok szybko „adaptuje się" do błędów i po godzinie pracy zaczynasz je ignorować. Producenci zalecają mieszanie płytek z minimum czterech różnych opakowań jednej partii produkcyjnej, bo nawet w jednej palecie odcień potrafi delikatnie dryfować, a strzałki pomagają utrzymać spójny kierunek rysunku, gdy paleta się zmieni. Jeśli na odwrocie brakuje oznaczeń, masz prawdopodobnie do czynienia z tanią mozaiką lub produktem importowanym pozaunijnie, gdzie normy znakowania nie obowiązują.

Co dokładnie oznaczają pojedyncze symbole obok strzałek

Obok strzałek najczęściej pojawia się cyfra z literą R (klasa ścieralności), numer kalibracji oraz kod partii. Kalibracja, oznaczana np. jako „W 199,8 × 199,8", mówi o rzeczywistym wymiarze płytki po wypaleniu, który może różnić się od nominalnego aż o ±2 mm dla gresu nierektyfikowanego. Świadome sprawdzenie kalibracji przed zakupem zapobiega sytuacji, w której po pół godzinie klejenia okazuje się, że fuga „skacze" co 1,5 mm, a przyczyną nie jest krzywa ściana, lecz tolerancja wymiarowa producenta.

Norma PN-EN 14411 dzieli płytki ceramiczne na grupy BIa, BIb, BIIa, BIIb i BIII, a każda z nich ma własne dopuszczalne odchylenia długości, szerokości, grubości i prostoliniowości krawędzi. Dla najtwardszego gresu porcelanowego (grupa BIa) dopuszczalne odchylenie od prostoliniowości krawędzi wynosi ±0,5 mm, a dla glazury ściennej (BIII) nawet ±1,5 mm. Te liczby bezpośrednio wyjaśniają, dlaczego strzałki stają się krytyczne przy dużych formatach 60 × 60 cm i większych, gdzie jeden milimetr błędu na krawędzi mnoży się przez dziesięć płytek w rzędzie.

Konsekwencje ignorowania strzałek podczas układania płytek

Najczęściej pomijaną konsekwencją braku spójnego kierunku strzałek jest tzw. efekt „flagi", czyli widoczna granica tonalna w miejscu, gdzie zmieniłeś orientację płytek. Mechanizm jest prosty: wypalona glina pod mikroskopem wykazuje niewielkie nierówności, które pod światło boczne odbijają się inaczej w zależności od tego, czy je oglądamy „pod włos" czy „z włosem". W niewielkiej łazience 4 m² różnica bywa subtelna, ale w przestronnym salonie z oknem wzdłuż dłuższej ściany światło ujawnia ją bezlitośnie, zwłaszcza w godzinach porannych i popołudniowych przy niskim kącie słońca.

Drugą, kosztowniejszą konsekwencją bywa konieczność wymiany całej partii płytek, jeśli okładzina została ułożona niezgodnie z rysunkiem i inwestor zgłasza reklamację. Przy cenach gresu polerowanego rzędu 90-180 zł/m² oraz kosztach robocizny 60-110 zł/m², poprawienie 20 m² podłogi oznacza wydatek rzędu 3000-5800 zł, nie licząc demontażu mebli i utylizacji gruzu. W skrajnych przypadkach, gdy klej elastyfikowany zdążył związać, konieczne bywa skuwanie warstwy wierzchniej wraz z jastrychem, co podwaja koszt.

Trzecim, często pomijanym skutkiem, jest pogorszenie właściwości antypoślizgowych. Płytki z delikatną teksturą na powierzchni (klasy R10-R11) mają rowki biegnące w jednym kierunku, a ich współczynnik tarcia dynamicznego spada średnio o 15-25%, gdy zmienisz orientację względem dominującego kierunku ruchu pieszego. W strefie mokrej prysznica różnica bywa na tyle istotna, że zmienia klasę antypoślizgowości z R11 na poziom zbliżony do R9, co w obiektach użyteczności publicznej wyklucza taki montaż zgodnie z normą DIN 51130.

Nie próbuj samodzielnie rektyfikować krzywo ułożonych płytek poprzez ich szlifowanie. Tracisz w ten sposób warstwę szkliwa lub fazę polerowaną, naruszasz strukturę nośną, a klasa ścieralności spada o 1-2 stopnie. Jedyną rozsądną naprawą jest demontaż i ponowny montaż.

Kiedy strzałki można zignorować

Istnieją sytuacje, w których oznaczenia kierunkowe schodzą na dalszy plan. Pierwsza to układ modułowy z płytek jednokolorowych bez wyraźnego rysunku, gdzie różnica w odcieniu jest mniejsza niż próg percepcji oka, czyli poniżej 1 jednostki ΔE w przestrzeni Lab. Druga sytuacja to montaż mozaiki szklanej lub kamiennej na siatce, gdzie strzałki są drukowane na podkładzie, a nie na samym elemencie, i mają wyłącznie znaczenie orientacji siatki względem wzoru, a nie pojedynczego kamienia. Trzeci przypadek to okładzina typu „bookmatch", gdzie strzałki celowo wskazują przeciwne kierunki, bo dopiero takie ustawienie buduje lustrzany efekt marmurowy.

Strzałki na płytkach a wzór jak zachować spójność na ścianie i podłodze

Przy płytkach z intensywnym deseniem, takim jak imitacja drewna, marmuru czy betonu architektonicznego, strzałki stają się narzędziem kompozycji, a nie tylko kontroli jakości. Drewnopodobne formaty 20 × 120 cm układa się najczęściej z przesunięciem o 1/3 lub 1/2 długości, a strzałki pomagają utrzymać kierunek słojów zgodny z osią pomieszczenia. Gdy odwrócisz choćby jedną płytkę, fornir drewnopodobny zaczyna „iść pod prąd" i cała podłoga traci wrażenie naturalnego ciągu materiału.

W przypadku imitacji marmuru, gdzie żyłki biegną nieregularnie, kluczowe jest zachowanie ciągłości żyłki pomiędzy sąsiednimi elementami. Tu strzałki pełnią funkcję kompasu: montażysta orientuje każdą płytkę tak, by najgrubsza żyłka kontynuowała bieg z poprzedniej, a sam deseń płynnie przechodził przez spoinę. Dopuszczalna szerokość spoiny dla gresu rektyfikowanego waha się od 1,5 do 3 mm, więc żyłka o grubości 2 mm po obu stronach fugi musi trafić idealnie, by nie powstała nieestetyczna „przerwa" w rysunku.

Kontrola krzyżowania wzoru

Najskuteczniejszą metodą zachowania spójności jest tzw. suchy montaż próbny na powierzchni 1 m². Rozkładasz płytki zgodnie ze strzałkami, sprawdzasz spójność żyłek, kąt ich przecięcia i dopiero potem przenosisz wzór na docelową powierzchnię. Metoda zajmuje 20-30 minut, ale eliminuje 80% błędów kompozycyjnych, które później kosztują godziny poprawek.

Dla płytek wielkoformatowych, takich jak 120 × 60 cm czy 100 × 100 cm, dochodzi jeszcze czynnik podparcia. Nieregularne podłoże (odchylenie powierzchni ponad 3 mm na 2 m łacie zgodnie z normą PN-EN 13892) wymaga zastosowania kleju klasy C2TE S1, a czas otwarty takiej mieszanki wynosi około 30 minut w temperaturze 20°C. Strzałki w połączeniu z systemem poziomowania (klipsy i kliny) pozwalają utrzymać płaszczyznę z dokładnością ±0,3 mm, co przy tak dużych formatach decyduje o tym, czy okładzina wygląda jak monolityczna tafla, czy jak „pole bitwy" z widocznymi krawędziami.

Podane ceny pochodzą z przeciętnych ofert krajowych dystrybutorów w 2024 roku i mają charakter orientacyjny. Przy zakupach powyżej 30 m² wielu producentów oferuje rabaty 10-20%, a w promocjach wyprzedażowych stawki spadają nawet o 35%.

Wpływ ogrzewania podłogowego na pracę strzałek

Przy ogrzewaniu podłogowym wodnym lub elektrycznym, gdzie temperatura warstwy wierzchniej cyklicznie zmienia się od 18°C do 29°C, różnica w rozszerzalności termicznej pomiędzy sąsiednimi płytkami zaczyna mieć znaczenie. Gres rektyfikowany ma współczynnik rozszerzalności liniowej rzędu 7 × 10⁻⁶ K⁻¹, ale zawsze w kierunku wskazanym przez strzałkę, więc niezachowanie spójnego kierunku wprowadza naprężenia ścinające w spoinie. Po kilkudziesięciu cyklach grzewczych fuga zaczyna mikropękać, a w skrajnych przypadkach płytki odspajają się od podłoża.

Z tego powodu przy ogrzewaniu podłogowym zaleca się dylatację obwodową szerokości 8-10 mm wzdłuż ścian, podział powierzchni na pola nieprzekraczające 40 m² oraz wypełnienie szczelin elastycznym silikonem zamiast tradycyjnej fugi cementowej. Strzałki działają w tym układzie jak wektor rozszerzalności: montażysta ustawia je w jednym kierunku, a dylatacje rozmieszcza prostopadle, by skompensować wydłużenie bez powstawania naprężeń.

Najczęstsze błędy przy pracy ze strzałkami

Pierwszy błąd to zlecenie wyboru kierunku niedoświadczonemu pracownikowi, który nie zna różnicy między odcieniem a fakturą. Efekt bywa taki, że płytki ułożone są „geometrycznie" poprawnie, ale wizualnie powierzchnia wygląda niespójnie, bo każdy rząd ma inny kąt odbicia światła. Drugi błąd to brak oznaczenia kierunku bazowego na ścianie lub podłodze przed rozpoczęciem klejenia, przez co w trakcie pracy wzrok się męczy i w piątym-szóstym rzędzie zaczynasz obracać płytki „na oko". Trzeci, najpoważniejszy błąd, to montaż płytek z różnych partii produkcyjnych, gdzie strzałki wskazują ten sam kierunek, ale sam odcień się różni o 2-3 jednostze ΔE, co dla wprawnego oka wygląda jak „plamy" na gotowej okładzinie.

Rozwiązaniem jest numerowanie opakowań w kolejności otwierania, mieszanie płytek z minimum czterech paczek jednocześnie i zachowanie dokumentacji zakupu z numerem partii przez cały okres eksploatacji. Przy ewentualnej naprawie lub domówce partia z tym samym kodem pozwala uniknąć widocznej różnicy, nawet jeśli od zakupu minęły trzy lata.

Strzałki a normy budowlane

W polskim prawie budowlanym brak odrębnego rozporządzenia regulującego montaż płytek, jednak normy zharmonizowane PN-EN 14411 (płytki ceramiczne), PN-EN 13888 (zaprawy do spoinowania) oraz PN-EN 12004 (kleje) tworzą spójny system wymagań. Norma PN-EN 14411 wprost definiuje obowiązek znakowania wyrobów symbolem kierunku, jeśli wzór ma charakter ukierunkowany, a producent odpowiada za zgodność oznaczeń z rzeczywistym kierunkiem wypalania. Inspektor nadzoru budowlanego może żądać okazania dokumentacji partii przy odbiorze lokalu, zwłaszcza w inwestycjach pod klucz, gdzie brak spójnego kierunku bywa podstawą do odmowy odbioru.

Praktyczny test końcowy

Przed przystąpieniem do fugowania warto wykonać test latarką: ustawiasz boczne światło LED pod kątem 15° do powierzchni i obserwujesz, czy wszystkie płytki odbijają je w ten sam sposób. Jeśli pojedyncze elementy „świecą" jaśniej lub ciemniej, masz jeszcze szansę na korektę pozycji, zanim klej zwiąże. Po zaschnięciu jedyną opcją pozostaje demontaż, ponieważ kleje klasy C2TE wiążą w ciągu 24 godzin do wytrzymałości 0,5 N/mm², a po tygodniu osiągają pełne parametry użytkowe powyżej 1 N/mm².

Strzałki na płytkach to mikrooznaczenie o makroefektach. Poświęcenie 10 minut na zrozumienie ich znaczenia, oznaczenie kierunku bazowego na powierzchni i konsekwentne trzymanie się wytycznych producenta pozwala uniknąć kosztów rzędu kilku tysięcy złotych oraz wielu godzin nerwów przy odbiorze mieszkania czy domu. Glazura i gres to materiały na dekady, więc warto zadbać, by od pierwszego dnia prezentowały się tak, jak zaprojektował je producent.

Źródła danych i normy: PN-EN 14411 (płytki ceramiczne definicje, klasyfikacja, właściwości), PN-EN 13888 (zaprawy do spoinowania), PN-EN 12004 (kleje do płytek), DIN 51130 (klasyfikacja antypoślizgowa), normy ISO 10545 (metody badań płytek ceramicznych), katalogi techniczne krajowych producentów gresu i glazury, dane statystyczne GUS dotyczące cen materiałów budowlanych. Strony referencyjne: pkn.pl (Polski Komitet Normalizacyjny), itb.pl (Instytut Techniki Budowlanej), termomodernizacja.gov.pl (wytyczne dotyczące warstw posadzkowych).
