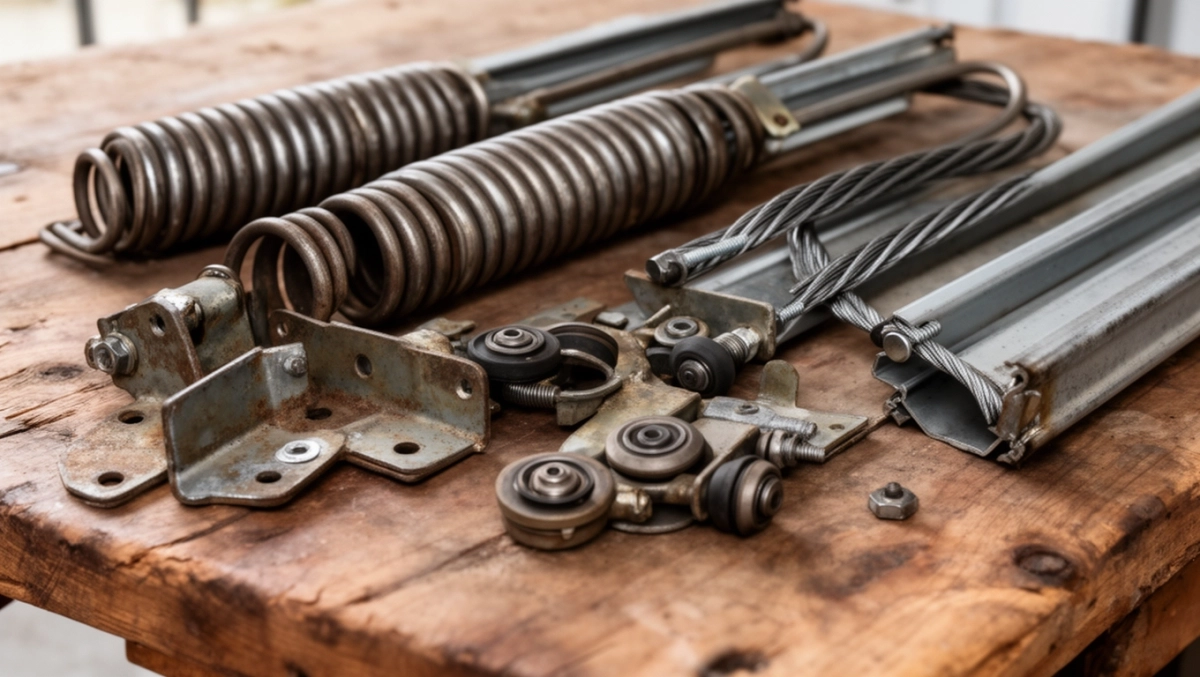

Jak dobrać części do bramy garażowej uchylnej i nie przepłacić

Stalowa sprężyna pękła w sobotni poranek, skrzydło opadło na podłogę i samochód został zamknięty w garażu. Każdy, kto choć raz usłyszał ten suchy trzask, wie, jak kruchy bywa pozornie prosty mechanizm bramy uchylnej. W kolejnych akapitach przeczytasz o elementach, które zużywają się najczęściej, o różnicach między oryginałem a zamiennikiem oraz o kryteriach doboru komponentów do konkretnych modeli, bez ściemy i bez lania wody.

• Jak rozpoznać sprężynę skrętną w bramie uchylnej
• Dobór ramion do bramy uchylnej po długości i modelu
• Rolki, zawiasy i podwieszki co się zużywa najszybciej
• Oryginał czy zamiennik do bramy uchylnej co wytrzyma dłużej
• Kiedy wymienić część, a kiedy wystarczy naprawić
• Jak dobrać część na podstawie numeru seryjnego
• Najczęstsze błędy przy zakupie części do bramy uchylnej
• Montaż wybranych elementów krok po kroku
• FAQ

Jak rozpoznać sprężynę skrętną w bramie uchylnej

Sprężyna skrętna to element magazynujący energię potrzebną do podniesienia skrzydła. Pracuje na zasadzie skręcania, a nie ściskania czy rozciągania, więc pod obciążeniem obraca się wokół własnej osi i oddaje zgromadzony moment obrotowy poprzez wałek na ramiona dźwigni.

W bramach uchylnych montowanych w domach jednorodzinnych najczęściej spotyka się sprężyny o średnicy drutu 5-6,5 mm i średnicy zewnętrznej 152 mm. Dobiera się je do masy skrzydła dla bram o ciężarze do 80 kg wystarcza pojedyncza sprężyna, powyżej tej wartości stosuje się układ dwóch sprężyn pracujących współbieżnie.

Objawy zużycia bywają podstępne. Skrzydło zaczyna otwierać się z wyraźnym oporem, wymaga mocniejszego pchnięcia albo nagle zatrzymuje się w połowie drogi. Czasem słychać metaliczny zgrzyt przy ruchu, co świadczy o mikropęknięciach drutu. W takiej sytuacji zwlekanie z wymianą to prosta droga do wypadku.

Trzy sygnały ostrzegawcze, których nie wolno ignorować

• widoczna szczelina między zwojami drutu w stanie spoczynku
• odkształcenie stożka końcowego sprężyny (tzw. stożek wichrowaty)
• skrzydło opadające szybciej niż zwykle przy ręcznym zamykaniu

Pęknięta sprężyna to nie tylko kłopot z dostępem do auta. Nagłe zwolnienie energii skręconej sprężyny potrafi wyrzucić metalowy element z prędkością kilkunastu metrów na sekundę, co stanowi realne zagrożenie dla osób stojących w pobliżu. Norma PN-EN 12604 wprost klasyfikuje bramy garażowe jako wyroby budowlane wymagające okresowej kontroli mechanizmów sprężynowych.

Dobór ramion do bramy uchylnej po długości i modelu

Ramiona dźwigniowe przenoszą moment obrotowy z wałka sprężyny na dolną krawędź skrzydła. Ich długość decyduje o tym, jak lekko i płynnie porusza się brama. Zbyt krótkie ramiona wymuszają większe siły na sprężynie, zbyt długie ograniczają kąt otwarcia i mogą kolidować z nadprożem.

Najczęściej stosowane długości w bramach segmentowych polskich producentów to 960, 990, 1080 i 1110 mm. Różnica 30 mm pomiędzy poszczególnymi rozmiarami wynika z zakresów wysokości skrzydła, do których dobierane są poszczególne warianty. Brama o wysokości 2000 mm przyjmuje zwykle ramiona 960 mm, natomiast przy 2125 mm montuje się już wariant 1080 mm.

Przy wymianie ramion kluczowy jest nie tylko ich rozmiar, ale też średnica otworu na sworzeń zawiasu. W starszych bramach spotyka się sworznie 10 mm, w nowszych konstrukcjach stosuje się standardowo 12 mm. Błąd na tym etapie oznacza konieczność powrotu do dostawcy i kolejnych dni bez sprawnej bramy.

Jak zmierzyć ramię bez demontażu

Otwórz bramę do połowy i zmierz odległość od osi wałka sprężyny do punktu mocowania na skrzydle. Pomiar wykonaj po stronie wewnętrznej, w linii prostej, bez napinania taśmy. Zapisz wynik w milimetrach i porównaj z tabelą producenta.

Rolki, zawiasy i podwieszki co się zużywa najszybciej

Największe obciążenia eksploatacyjne przenoszą rolki jezdne prowadzące skrzydło po szynie. Wykonane z nylonu PA66 lub stali z łożyskiem tocznym, pracują przy każdym otwarciu i zamknięciu bramy. Przy intensywnym użytkowaniu, rzędu pięciu-sześciu cykli dziennie, żywotność rolki wynosi od pięciu do siedmiu lat.

Zużycie rolki objawia się charakterystycznym szuraniem, a później metalicznym stukiem w prowadnicy. Łożysko traci swoje właściwości, luz promieniowy rośnie i skrzydło zaczyna delikatnie kołysać się na boki. Wymiana rolki to jedna z najprostszych napraw w całym układzie, ale wymaga zdjęcia skrzydła z prowadnic, co przy wadze 60-80 kg oznacza pracę w dwie osoby.

Zawiasy boczne i podwieszki

Zawiasy łączą poszczególne sekcje skrzydła i umożliwiają jego składanie. W bramach uchylnych pracuje zwykle od trzech do pięciu zawiasów bocznych oraz dwa zawiasy górne. Najszybciej zużywają się te dolne, bo dźwigają największą masę. Podwieszki typu L i łączniki kątowe z aluminium 30x30 mm odpowiadają za sztywność połączenia ramy z prowadnicą.

Przy wyborze nowego kompletu warto zwrócić uwagę na rodzaj powłoki antykorozyjnej. Elementy ocynkowane ogniowo wytrzymują ponad 15 lat w warunkach garażu nieogrzewanego, podczas gdy zwykła powłoka cynowa zaczyna korodować po czterech-pięciu latach. Różnica w cenie sięga 20-30%, ale przekłada się na spokój na kolejne lata eksploatacji.

Oryginał czy zamiennik do bramy uchylnej co wytrzyma dłużej

Oryginalne części producenta bramy przechodzą testy zmęczeniowe obejmujące minimum 25 000 cykli otwarcia i zamknięcia. To odpowiada około 14 latom codziennej eksploatacji. Zamienniki z rynku wtórnego rzadko legitymują się takimi danymi, a jeśli już, to najczęściej dotyczą one pojedynczego egzemplarza z próby, a nie całej partii produkcyjnej.

Zamiennik nie oznacza automatycznie gorszej jakości. Niektóre firmy trzecie, wyspecjalizowane w komponentach do bram, oferują produkty dorównujące oryginałom, a nawet je przewyższające pod względem trwałości. Problem pojawia się, gdy kupujący nie ma dostępu do dokumentacji technicznej i kupuje w ciemno najtańszą opcję.

Kiedy zamiennik ma sens, a kiedy to ryzyko

Zamiennik sprawdza się w elementach eksploatacyjnych o niskim znaczeniu bezpieczeństwa, takich jak uchwyty, osłony PCV czy kątowniki zderzaka. Elementy sprężynowe i nośne lepiej pozostawić producentowi bramy lub sprawdzonemu dostawcy z pełną dokumentacją. Oszczędność 100 zł na sprężynie nie jest warta ryzyka, jakie niesie jej nagłe pęknięcie przy opuszczeniu skrzydła.

Praca przy sprężynach skrętnych wymaga rękawic ochronnych, okularów i drugiej osoby do asekuracji. Skręcona sprężyna magazynuje energię wystarczającą do złamania kości przedramienia. Demontaż powinien być wykonywany zgodnie z instrukcją producenta, po uprzednim odciążeniu skrzydła klinami drewnianymi.

Kiedy wymienić część, a kiedy wystarczy naprawić

Nie każda usterka bramy uchylnej wymaga od razu wymiany komponentu. Czasem wystarczy regulacja, nasmarowanie prowadnic albo dokręcenie poluzowanych śrub. Kluczowe pytanie brzmi: jak stare są elementy i czy ich dalsze użytkowanie nie zagraża bezpieczeństwu domowników.

Sprężyny skrętne, liny nośne i rolki jezdne zalicza się do tak zwanych części eksploatacyjnych o ograniczonej żywotności. Ich wymiana po 8-10 latach użytkowania to nie wybór, lecz konieczność wynikająca z naturalnego zmęczenia materiału. Naprawa spawaniem pękniętej sprężyny to rozwiązanie prowizoryczne, które w krótkim czasie zawiedzie ponownie.

Checklist diagnostyczna przed decyzją o wymianie

• sprawdź wiek bramy i poszczególnych komponentów
• porównaj koszt nowej części z kosztem robocizny przy naprawie
• ocen stan pozostałych elementów układu sprężynowego
• zweryfikuj dostępność części zamiennej do konkretnego modelu
• sprawdź, czy naprawa nie naruszy gwarancji producenta bramy

Jak dobrać część na podstawie numeru seryjnego

Numer seryjny bramy to najpewniejsze źródło informacji o tym, jakie konkretnie komponenty zostały zamontowane fabrycznie. Tabliczka znamionowa znajduje się zwykle na wewnętrznej stronie prowadnicy, w jej górnym fragmencie. Zawiera rok produkcji, oznaczenie modelu oraz kod konfiguracji.

Po podaniu numeru seryjnego w wyszukiwarce części oryginalnych otrzymujemy zestawienie wszystkich komponentów właściwych dla danej bramy. To eliminuje ryzyko zakupu ramion o niewłaściwej długości czy sprężyny o zbyt małej nośności. Numer seryjny warto też sfotografować i przechowywać razem z dokumentacją zakupu, bo przydaje się przy każdej kolejnej naprawie.

Tabela kompatybilności wybranych modeli

Najczęstsze błędy przy zakupie części do bramy uchylnej

Pierwsza pułapka to zakup na podstawie zdjęcia, bez weryfikacji wymiarów. Fotografia komponentu nie oddaje wszystkich detali konstrukcyjnych, takich jak skok gwintu, średnica sworznia czy typ zakończenia sprężyny. Konsekwencją bywa zwrot towaru i przestój bramy na kilkanaście dni.

Druga pułapka to najniższa cena. Element oferowany za połowę ceny rynkowej zwykle nie przeszedł żadnych testów zmęczeniowych i wykonany jest z materiałów o obniżonych parametrach. Sprężyna za 80 zł zamiast 280 zł może wyglądać identycznie, ale jej drut ma mniejszą średnicę i mniejszą liczbę cykli do pęknięcia.

Siedem sygnałów ostrzegawczych przy zakupie

• brak oznaczenia producenta na opakowaniu i na samym elemencie
• cena odbiegająca o więcej niż 30% od średniej rynkowej
• brak deklaracji zgodności CE i dokumentacji technicznej
• skrócona lub szczątkowa informacja o wymiarach
• brak możliwości identyfikacji partii produkcyjnej
• nieczytelne lub podejrzanie wyglądające logo producenta
• sprzedawca unika odpowiedzi na pytania o materiał i technologię wykonania

Montaż wybranych elementów krok po kroku

Każdą czynność przy bramie uchylnej zaczynaj od odciążenia skrzydła klinami drewnianymi umieszczonymi na podeście pod dolną krawędzią. Skrzydło po zdjęciu ze sprężyny waży od 60 do 90 kg i może spaść w ułamku sekundy.

Wymiana rolki jezdnej

Otwórz bramę do połowy, podeprzyj skrzydło od dołu, odkręć śruby mocujące rolkę do zawiasu. Wysuń starą rolkę z prowadnicy, wsuń nową, dokręć śruby momentem 25-30 Nm. Sprawdź, czy rolka toczy się płynnie bez zacięć wzdłuż całej długości szyny.

Wymiana ramienia dźwigniowego

Zdejmij skrzydło z zawiasów, odkręć ramię od wałka sprężyny i od płyty dolnej skrzydła. Zamontuj nowe ramię w tej samej pozycji kątowej, zwracając uwagę na oznaczenie lewa/prawa strona. Dokręć śruby sworznia momentem 35 Nm, nasmaruj punkty obrotowe smarem litowym.

Wymiana sprężyny skrętnej

Poluzuj napięcie sprężyny kluczem nasadowym na wale, obracając go w kierunku przeciwnym do zwijania. Zdejmij stożek mocujący, wysuń starą sprężynę, nałóż nową. Nawiń sprężynę zgodnie z oznaczeniem kierunku, wykonując tyle obrotów, ile przewiduje tabela producenta dla danej wysokości skrzydła.

FAQ

Jak rozpoznać, że sprężyna skrętna wymaga wymiany, a nie tylko regulacji?

Jeśli skrzydło opada szybciej niż w ciągu dwóch sekund po zwolnieniu przytrzymania, sprężyna straciła sprężystość. Regulacja napięcia nie przywróci utraconej elastyczności drutu. W takim przypadku jedynym rozwiązaniem jest wymiana komponentu.

Czy można mieszać oryginalne i zamienne części w jednej bramie?

Technicznie nie ma zakazu, ale warto zachować spójność w obrębie jednego podzespołu. Sprężyna i ramiona powinny pochodzić od tego samego producenta, bo ich parametry są optymalizowane do współpracy. Łączenie elementów o różnej charakterystyce skraca żywotność całego układu.

Ile kosztuje komplet sprężyn do bramy uchylnej w 2025 roku?

Dla bramy pojedynczej o wymiarach standardowych komplet dwóch sprężyn oryginalnych to wydatek rzędu 350-520 zł. W przypadku bram o podwyższonej izolacyjności termicznej cena rośnie do 600-800 zł ze względu na grubszy drut i większą średnicę zewnętrzną.

Jak często smarować elementy ruchome bramy?

Prowadnice i rolki jezdne wymagają smarowania smarem silikonowym lub litowym co sześć miesięcy. Zawiasy boczne wystarczy smarować raz w roku, bo ich praca jest mniej intensywna. Unikaj smarów grafitowych w pobliżu uszczelek, bo niszczą gumę EPDM.

Co zrobić, gdy brama opadła nagle i nie można otworzyć auta?

Pierwszy krok to odciążenie sprężyny przez ręczne podniesienie skrzydła i zabezpieczenie go klinem. Następnie warto skontrolować stan linek nośnych i sworzni zawiasów. Jeśli przyczyną jest pęknięta sprężyna, uruchomienie bramy bez jej wymiany nie będzie możliwe.

Dobór części do bramy garażowej uchylnej wymaga uwzględnienia numeru seryjnego bramy, wymiarów skrzydła oraz intensywności użytkowania. Tabela kompatybilności i dane techniczne producenta pozwalają uniknąć błędów zakupowych, a przestrzeganie zaleceń BHP przy pracy ze sprężynami skrętnymi decyduje o bezpieczeństwie całej naprawy.

Źródła i normy

PN-EN 12604:2017-10 Bramy. Aspekty mechaniczne. Wymagania i metody badań. PN-EN 12605:2017-10 Bramy. Aspekty mechaniczne. Wymagania dotyczące eksploatacji i konserwacji. Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 305/2011 ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych (CPR). Dane cenowe i kompatybilnościowe na podstawie katalogów producentów bram garażowych dostępnych na ich oficjalnych stronach internetowych oraz materiałów technicznych dystrybutorów komponentów do bram.
