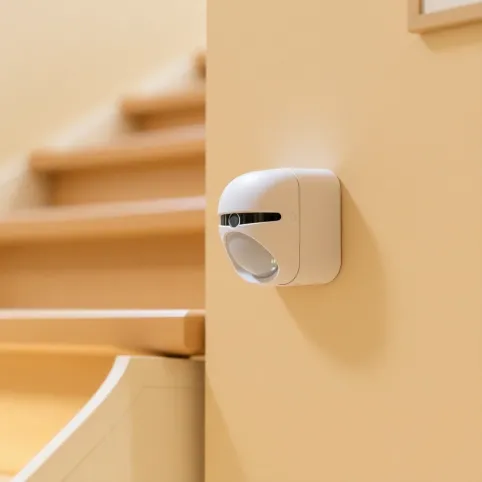

Czujnik ruchu na schody, który wreszcie działa bez pudła

Wchodzisz po ciemku na schody, stopień chybia, łydka boli, a lampa nad głową zapala się z sekundowym opóźnieniem. Problem nie leży w Twoim wzroku, lecz w czujniku ruchu na schody, który źle dobrano do konkretnej klatki schodowej. Źle ustawiony sensor widzi tylko fragment pierwszego stopnia, ignoruje zakręt i gasi światło w połowie wędrówki, więc cały system automatycznego oświetlenia schodów przestaje pełnić swoją funkcję.

• Jaki czujnik ruchu na schody wybrać, żeby światło nie migało
• Podłączenie czujnika ruchu na schody krok po kroku
• Ile kosztuje czujnik ruchu na schody i gdzie go kupić

Jaki czujnik ruchu na schody wybrać, żeby światło nie migało

Najważniejszy parametr to nie cena ani producent, lecz typ detekcji. W domowych klatkach schodowych sprawdzają się dwa rozwiązania: czujnik podczerwieni PIR oraz mikrofalowy czujnik radarowy. PIR reaguje na zmianę promieniowania cieplnego w polu widzenia, dlatego najlepiej działa wprost nad stopniami, gdzie przechodzień wchodzi w wąski stożek detekcji. Radar wysyła fale o częstotliwości 5,8 GHz i wykrywa ruch na podstawie przesunięcia fazy, co pozwala mu widzieć osobę nawet za cienką ścianką lub za rogiem spocznika.

PIR wygrywa w wąskich, prostych biegach o długości do 3 metrów, gdzie każdy stopień znajduje się w zasięgu 6-8 metrów i kącie 120°. Radar lepiej radzi sobie na schodach zabiegowych, kręconych lub z podestem pośrodku, bo fala przenika przez drewnianą balustradę i dociera do osoby wchodzącej z boku. Czujnik ruchu na schody powinien mieć regulację czułości w zakresie 3-2000 lux, aby po zmroku włączał oświetlenie natychmiast, a w ciągu dnia pozostawał nieaktywny.

Czas podtrzymania to drugie kryterium, które odróżnia wygodny system od irytującego. W typowych klatkach schodowych optymalne ustawienie wynosi 15-45 sekund, co pozwala spokojnie wejść po 12-16 stopniach. Krótszy czas, na przykład 5 sekund, sprawi, że lampa zgaśnie w połowie biegu i pozostawi Cię w ciemności przy zakręcie. Dłuższy, powyżej 60 sekund, marnuje energię i skraca żywotność żarówek LED.

Klasa szczelności IP ma znaczenie, gdy sensor trafia w okolice okna, nieogrzewanego przedsionka lub na klatkę zewnętrzną. Modele z oznaczeniem IP44 wytrzymują bryzgi wody i kurz, więc nadają się do altan, werand i wejść do budynku. W suchych wnętrzach wystarczy IP20, ale pamiętaj, że wilgoć z kurtki zostawionej na wieszaku potrafi skondensować się na ściance czujnika i wywołać fałszywe alarmy.

Zwróć uwagę na obciążenie styków wyjściowych. Standardowy czujnik ruchu na schody obsługuje obciążenie rezystancyjne do 1200 W, lecz w przypadku taśm LED i żarówek smart wartość ta spada do 300-600 W ze względu na prąd rozruchowy sterownika. Gdy planujesz oświetlenie LED o mocy łącznej 80 W, każdy sensor z zapasem dwukrotnym da Ci spokój na lata.

Rodzaje czujników i ich zastosowanie

Czujnik sufitowy 360° montuje się nad centralnym punktem spocznika, skąd widzi wszystkie stopnie w promieniu 6 metrów. Działa świetnie w klatkach prostych o szerokości do 1,2 metra. Modele ścienne 180° sprawdzają się w wąskich korytarzach i na schodach biegnących wzdłuż ściany. Mini czujnik natynkowy o średnicy 28 mm mieści się w listwie przypodłogowej, dzięki czemu pozostaje praktycznie niewidoczny.

Czujnik zmierzchowy z regulacją progu 10-500 lux oddziela reakcję na ruch od reakcji na światło dzienne, co eliminuje załączanie lamp w słoneczne przedpołudnie. Funkcja ta przydaje się zwłaszcza w klatkach z dużymi oknami, gdzie poziom naturalnego oświetlenia zmienia się dynamicznie. W trybie automatycznym sensor ignoruje przejście kota lub psa, ponieważ masa ciała poniżej 25 kg nie generuje wystarczającej zmiany temperatury w stożku PIR.

Kiedy czujnik PIR nie wystarczy

PIR nie widzi osoby stojącej nieruchomo na podeście, na przykład podczas rozmowy lub szukania kluczy. Radar wykrywa nawet minimalny ruch oddechowy, więc lampa nie gaśnie w trakcie postoju. Wysokie schody powyżej 4 metrów wymagają łańcucha czujników połączonych kaskadowo, aby każdy kolejny segment klatki otrzymał sygnał w odpowiednim momencie.

Podłączenie czujnika ruchu na schody krok po kroku

Schemat elektryczny automatycznego oświetlenia schodów opiera się na trzech przewodach: fazowym L, neutralnym N oraz sterującym wyjściu S lub OUT. Zasada działania jest prosta: czujnik zamyka obwód sterujący po wykryciu ruchu, a przekaźnik w puszce podłącza napięcie do oprawy schodowej. Całość pracuje pod napięciem 230 V, dlatego montaż wymaga odłączenia bezpiecznika w rozdzielni i sprawdzenia braku napięcia miernikiem.

Pierwszy krok to wybór miejsca montażu. Czujnik PIR montuje się na wysokości 1,8-2,4 metra, skąd stożek detekcji pokrywa pierwszy i ostatni stopień. Czujnik radarowy można umieścić niżej, nawet 30 cm nad podłogą, jeśli zależy Ci na dyskrecji. Miejsce powinno znajdować się z dala od grzejników, klimatyzatorów i okien, ponieważ ruch powietrza oraz zmiany temperatury wywołują fałszywe alarmy.

Połączenie przewodów wykonuje się w puszce rozgałęźnej przy użyciu złączek Wago 221 lub kostki ceramicznej. Żyła brązowa idzie do fazy z rozdzielni, niebieska do neutralnego, a czarna lub czerwona do wyjścia sterującego oprawą. W klatkach z wieloma stopniami stosuje się połączenie równoległe kilku czujników, aby każdy bieg otrzymał własne źródło sygnału.

Regulacja czujnika wymaga cierpliwości i współpracy drugiej osoby. Pokręcając potencjometr SENS, ustawiasz czułość, a TIME definiuje czas podtrzymania oświetlenia. Warto zacząć od minimalnych wartości i stopniowo zwiększać parametry, obserwując reakcję na ruch z różnych odległości. Próg zmierzchu LUX ustaw na minimum w nocy, a w dzień na maksimum, aby sensor reagował wyłącznie po zmroku.

Najczęstszy błąd to montaż czujnika naprzeciwko okna lub w bezpośrednim sąsiedztwie lampy LED, która po włączeniu ogrzewa obudowę i wywołuje ponowne załączenie. Efektem jest migotanie, które irytuje domowników i zużywa przekaźnik. Rozwiązaniem jest zachowanie odległości minimum 50 cm od źródła ciepła oraz zastosowanie modelu z kompensacją temperaturową.

Sterownik schodowy to alternatywa dla zwykłego czujnika, gdy chcesz, aby światło zapalało się stopniowo, biegnąc za osobą jak fala. System wykorzystuje taśmy LED w listwach przypodłogowych oraz czujniki na pierwszym i ostatnim stopniu. Po wejściu na dolny próg czujnik wysyła impuls do sterownika, który uruchamia sekwencję zapalania kolejnych segmentów oświetlenia w odstępach 0,3-0,5 sekundy.

Schemat połączenia jednego czujnika

• Faza L (brązowy) z rozdzielni trafia do zacisku L czujnika.
• Neutralny N (niebieski) łączy puszkę z zaciskiem N oraz bezpośrednio z oprawą.
• Wyjście S lub OUT czujnika łączy się z przewodem sterującym oprawy schodowej.
• Przewód ochronny PE (żółto-zielony) pozostaje podłączony do obudowy oprawy, nie do czujnika.

Najczęstsze błędy przy podłączeniu

Odwrócenie fazy z neutralnym powoduje, że czujnik widzi napięcie na wyjściu nawet po zgaszeniu lampy, co prowadzi do ciągłego świecenia. Zamiana przewodu sterującego z fazowym kończy się przepaleniem styków w ciągu kilku dni. Zbyt słabe złączki skręcane w puszce rozgrzewają się pod obciążeniem i mogą stać się przyczyną pożaru.

Ile kosztuje czujnik ruchu na schody i gdzie go kupić

Ceny czujników ruchu na schody wahają się od 35 do 280 złotych za sztukę, w zależności od technologii, klasy szczelności i producenta. Najtańsze modele PIR natynkowe kosztują 35-60 złotych, ale oferują ograniczoną regulację i krótszą żywotność przekaźnika, szacowaną na 30 000 cykli. Średnia półka to 80-150 złotych za czujnik z regulacją zmierzchu, timera i czułości.

Czujniki radarowe droższe od PIR o 40-60%, ponieważ wykorzystują emisję mikrofalową i zaawansowaną elektronikę sygnałową. Modele z protokołem Zigbee lub Wi-Fi kosztują 180-280 złotych i pozwalają zintegrować oświetlenie schodowe z aplikacją domową. Sterowniki schodowe z funkcją fali świetlnej to wydatek 250-600 złotych, ale obsługują do 16 stopni i współpracują z taśmami LED RGB.

Koszt instalacji przez elektryka z uprawnieniami SEP wynosi 120-250 złotych za punkt, w zależność od regionu i stopnia skomplikowania okablowania. W nowym budynku warto zaplanować trasę kablową przed tynkowaniem, co obniża koszt montażu o 30-40%. Remont istniejącej klatki schodowej wymaga kucia bruzd lub poprowadzenia przewodów w listwach kablowych, co podnosi cenę.

Zakup najlepiej zrealizować w sklepach z profesjonalnym osprzętem elektrycznym lub u dystrybutorów automatyki budynkowej. Unikaj najtańszych modeli z nieznanych źródeł, ponieważ brak certyfikatu CE i nieoznaczone zaciski to ryzyko porażenia. Zwracaj uwagę na deklarowaną liczbę cykli przekaźnika, która w dobrych czujnikach sięga 100 000, a w najlepszych przekracza 200 000.

Przy wyborze zwróć uwagę na trzy normy: PN-EN 60669-2-1 dotyczącą łączników z automatycznym sterowaniem, PN-EN 60529 określającą klasę szczelności IP oraz PN-EN 55014 regulującą kompatybilność elektromagnetyczną. Czujnik spełniający wszystkie trzy dokumenty gwarantuje bezpieczeństwo użytkowania i odporność na zakłócenia z sieci domowej.

Kiedy warto dopłacić do modelu premium

Sensor z funkcją dim-to-warm stopniowo obniża temperaturę barwową podczas gaszenia, co tworzy naturalny efekt zachodu słońca i nie wybudza domowników z głębokiego snu. Funkcja ta działa tylko z żarówkami ściemnialnymi i wymaga kompatybilnego sterownika. Model z czujnikiem zmierzchowym i trybem nocnym rozróżnia poziom 10 lux i 50 lux, dzięki czemu w pochmurny dzień aktywuje światło, a w słoneczny poranek pozostaje wygaszony.

Kiedy tańszy model wystarczy

Prosty czujnik PIR za 45 złotych sprawdzi się w domu jednorodzinnym z prostą klatką schodową o 12-14 stopniach, gdzie ruch odbywa się zawsze w jednym kierunku i nie ma potrzeby regulacji scen świetlnych. Jednorazowy koszt 45 złotych za sensor plus 90 złotych za montaż to inwestycja, która zwraca się w ciągu dwóch lat dzięki niższym rachunkom za prąd.

Skompletuj zestaw: czujnik z certyfikatem CE, oprawę schodową z dyfuzorem, przewód YDYp 3×1,5 mm² oraz złączki Wago. Wybierz jeden model na całą klatkę, aby zachować spójność sterowania i uprościć serwis. Zanim zaczniesz montaż, naszkicuj rozmieszczenie czujników i opraw, uwzględniając kąty widzenia oraz długość kabli. Dobrze zaprojektowany system automatycznego oświetlenia schodów działa bezawaryjnie przez 8-12 lat, codziennie oszczędzając kilka watów energii i chroniąc Cię przed potknięciem w ciemności.

Źródła: PN-EN 60669-2-1 (łączniki z automatycznym sterowaniem), PN-EN 60529 (stopnie ochrony IP), PN-EN 55014 (kompatybilność elektromagnetyczna), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), dane katalogowe producentów osprzętu elektrycznego dostępne na stronach ich dystrybutorów.
