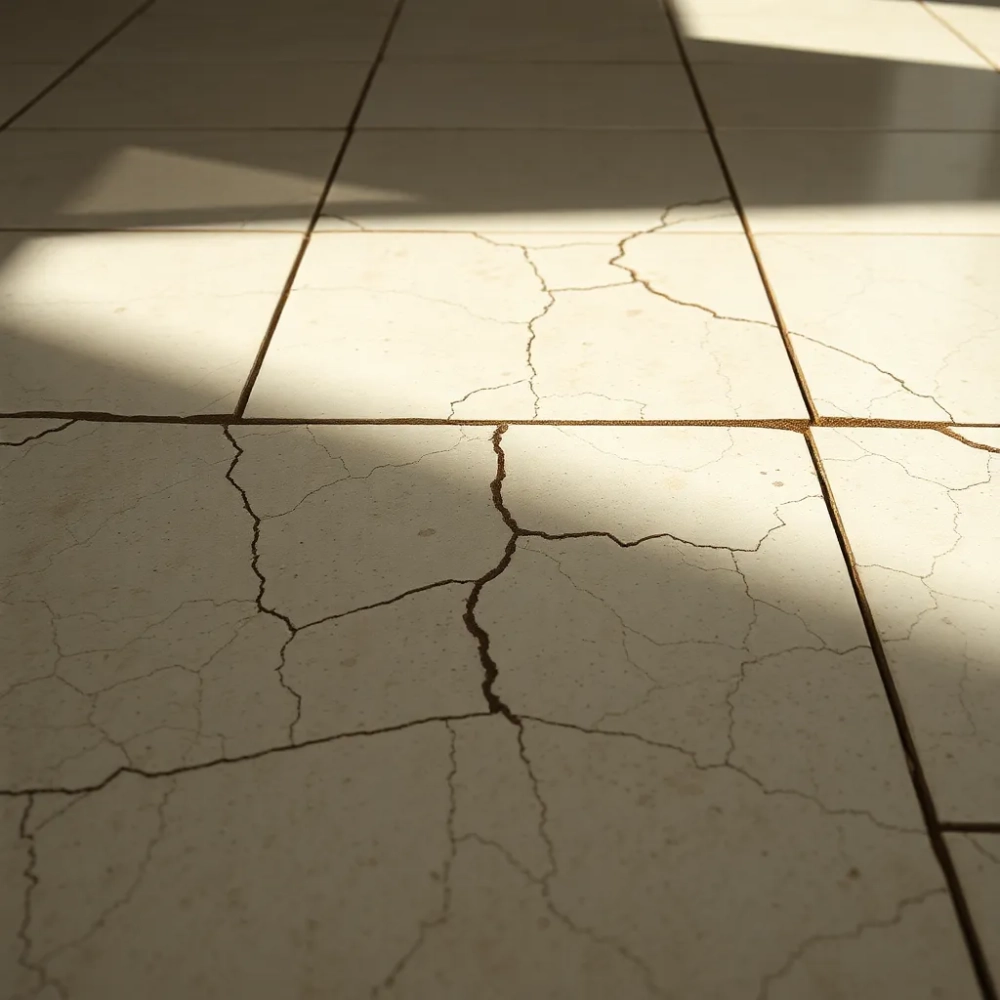

Dlaczego pękają płytki na ogrzewaniu podłogowym i jak temu zapobiec

Pęknięcia w okładzinie ceramicznej nad wodnym ogrzewaniem podłogowym to zaskakująco częsta usterka, której mechanizm bywa mylony z wadą samych płytek. Tymczasem w większości przypadków winowajcą okazuje się nie materiał, lecz splot kilku decyzji podjętych jeszcze przed ułożeniem pierwszego metra kwadratowego. Zrozumienie, dlaczego pękają płytki na ogrzewaniu podłogowym, wymaga spojrzenia na cały system: od wylewki, przez warstwę klejową, aż po sam dobór okładziny i jej parametry termiczne. W dalszej części rozbieram te zależności na czynniki pierwsze, tak żebyś po lekturze wiedział, które błędy możesz wykryć sam, a gdzie bez doświadczonego fachowca nie ruszysz dalej.

• Błędy montażowe, które powodują pękanie płytek na podłogówce
• Zły klej do płytek na ogrzewanie podłogowe jaki wybrać
• Protokół wygrzewania wylewki a pękające płytki
• Dylatacje i parametry płytek jak uniknąć pęknięć

Błędy montażowe, które powodują pękanie płytek na podłogówce

Najczęstszą przyczyną uszkodzeń nie jest sam gres, lecz pominięcie etapu gruntowania podłoża. Bez warstwy sczepnej wylewka anhydrytowa lub cementowa pracuje inaczej pod wpływem ciepła, a klej nie tworzy jednorodnego połączenia z podłożem. Efekt? Już po pierwszym sezonie grzewczym widać drobne rysy, które z czasem rozchodzą się w charakterystyczne pajęczyny.

Kolejny grzech wykonawców to rezygnacja z techniki podwójnego smarowania, określanej w branży jako buttering-floating. Klej nakłada się wtedy zarówno na wylewkę, jak i na spodnią stronę płytki, dzięki czemu zostaje minimalne 90% wypełnienia pod okładziną. Tam, gdzie zostają puste przestrzenie, cyrkulacja ciepłego powietrza wywołuje punktowe naprężenia. Płytka reaguje pęknięciem dokładnie w miejscu pustki.

Wielu inwestorów nie zdaje sobie sprawy, że ruchy podłogi muszą być oddylatowane od ścian, słupów i ościeżnic. Brak paska dylatacyjnego na obwodzie pomieszczenia powoduje, że rozszerzająca się wylewka dosłownie wypycha okładzinę ku ścianom. Niewidoczne na początku naprężenia kumulują się przez tygodnie, aż dochodzi do gwałtownego, słyszalnego trzasku.

Warto też zwrócić uwagę na jakość samej wylewki. Zbyt cienka warstwa (poniżej 35 mm nad rurkami) nie rozkłada równomiernie ciepła, a zbyt gruba (powyżej 70 mm) staje się barierą termiczną, zmuszającą instalację do pracy na wyższych parametrach. Oba skrajne przypadki sprzyjają mikropęknięciom, które z czasem przenoszą się na okładzinę.

Niedopuszczalne jest też układanie płytek bez uprzedniego sprawdzenia, czy wylewka jest w pełni sucha. Wilgotność resztkowa powyżej 2% CM (metoda karbidowa) to gwarancja problemów, gdy woda zacznie intensywnie parować pod wpływem temperatury. Powstające ciśnienie odspaja klej od podłoża, a w skrajnych przypadkach podnosi całe pola płytek, które następnie pękają pod naciskiem mebli.

Najczęstsze błędy wykonawców w skrócie

• Pominięcie gruntu sczepnego na wylewce.
• Nakładanie kleju wyłącznie na podłoże (bez smarowania płytki).
• Brak dylatacji obwodowej i pośrednich w dużych polach.
• Włączanie ogrzewania przed zakończeniem procesu wiązania wylewki.
• Układanie okładziny na wylewce o wilgotności powyżej 2% CM.

Zły klej do płytek na ogrzewanie podłogowe jaki wybrać

Nie każdy klej cementowy nadaje się do pracy cyklicznie nagrzewanej i schładzanej. Podstawowym parametrem jest tu klasa C2TE wg normy PN-EN 12002, czyli klej o podwyższonych parametrach, zmniejszonym spływie i wydłużonym czasie otwartym. Jednak to dopiero punkt wyjścia, ponieważ w warunkach ogrzewania podłogowego kluczowa staje się elastyczność.

Elastyczność kleju określają klasy S1 i S2. Odkształcalność S1 oznacza, że warstwa klejowa potrafi przenieść odkształcenie od 2,5 do 5 mm bez utraty przyczepności. S2 to już zakres powyżej 5 mm, stosowany przy intensywniejszych warunkach termicznych lub na podłożach narażonych na znaczne ruchy, np. na tarasach czy podłogach drewnianych.

Mechanizm działania kleju elastycznego polega na zastosowaniu polimerów, które tworzą w matrycy cementowej elastyczne mostki. Dzięki nim warstwa klejowa kompensuje różnicę rozszerzalności cieplnej między wylewką a płytką. Bez tej kompensacji każdy cykl grzewczy wprowadza w spoinie mikronaprężenia, które po kilkudziesięciu powtórzeniach prowadzą do zmęczenia materiału.

W praktyce wybór kleju zależy od intensywności użytkowania instalacji. W domach, gdzie temperatura podłogi rzadko przekracza 29°C, wystarczy klasa C2TE S1. W obiektach z projektowaną wyższą temperaturą powierzchni lub tam, gdzie spodziewane są częste wychłodzenia (np. domki letniskowe), warto sięgnąć po C2TE S2, na przykład sprawdzone formuły cementowo-dyspersyjne zbrojone mikrowłóknami.

Cena kleju elastycznego jest wyższa od standardowego o około 30-60%. Przy powierzchni 50 m² różnica wynosi zwykle od 150 do 300 zł, co stanowi niewielki ułamek kosztu całej podłogi. Tymczasem oszczędność na kleju oznacza realne ryzyko konieczności skuwania i ponownego układania okładziny, co przy aktualnych stawkach robocizny (skucie i ułożenie 1 m² to około 200-500 zł) generuje straty rzędu kilku tysięcy złotych.

Protokół wygrzewania wylewki a pękające płytki

Protokół wygrzewania to ściśle opisana procedura pierwszego uruchomienia instalacji, zapisana w normie PN-EN 1264. Jej celem jest stabilne usunięcie wilgoci resztkowej z wylewki oraz zminimalizowanie ryzyka naprężeń termicznych. Pominięcie tego etapu to jeden z najczęstszych powodów, dla których pękają płytki na ogrzewaniu podłogowym już w pierwszym sezonie użytkowania.

Pierwsze uruchomienie rozpoczyna się nie wcześniej niż po 21 dniach od wylania wylewki cementowej i po 7 dniach w przypadku anhydrytu. Temperatura wody na zasilaniu rośnie wtedy stopniowo: od 20°C do maksymalnej projektowanej wartości, ze skokiem nie większym niż 5°C na dobę. Każdy etap wymaga utrzymania stałej temperatury przez minimum 24 godziny, co pozwala na równomierne odprowadzenie wilgoci z całej grubości jastrychu.

Kluczowy jest parametr zwany krzywą grzewczą. To nic innego jak wykres narastania temperatury w czasie, który powinien znajdować się w dokumentacji powykonawczej. Profesjonalni wykonawcy sporządzają go i przekazują inwestorowi wraz z protokołem. Jego brak powinien wzbudzić czujność, ponieważ oznacza, że instalacja mogła zostać uruchomiona bez właściwej kontroli.

Temperatura zasilania w typowej instalacji podłogowej wynosi od 28 do 35°C. Wyższe wartości są dopuszczalne jedynie w strefach brzegowych, gdzie wymagana jest podwyższona moc grzewcza. Wielu użytkowników nieświadomie ustawia na piecowych sterownikach wartości 50-60°C, tłumacząc to wolniejszym nagrzewaniem pomieszczeń. To poważny błąd, ponieważ różnica między temperaturą wody a temperaturą podłogi wymusza agresywniejsze ruchy termiczne wylewki i kleju.

Równie istotne jak wygrzewanie jest studzenie wylewki przed położeniem płytek. Instalacja powinna pracować przez minimum 7 dni na maksymalnej temperaturze, a następnie zostać wyłączona i pozostawiona do ostygnięcia do temperatury pokojowej. Dopiero wtedy można układać okładzinę. Zbyt ciepłe podłoże powoduje zbyt szybkie odparowanie wody z kleju, osłabiając jego strukturę krystaliczną.

Uwaga: Nigdy nie włączaj ogrzewania przed upływem 21 dni od wylania wylewki cementowej. Skok temperatury w niedojrzałym jastrychu prowadzi do mikropęknięć, które prędzej czy później przełożą się na okładzinę.

Schemat pierwszego uruchomienia krok po kroku

• Dzień 1-3: stabilizacja temperatury wody na poziomie 20°C.
• Dzień 4-6: podwyższenie do 25°C.
• Dzień 7-9: podwyższenie do 30°C.
• Dzień 10-14: podwyższenie do temperatury projektowanej (maksymalnie 35°C).
• Dzień 15-21: utrzymanie temperatury maksymalnej i stopniowe schładzanie.
• Dopiero po ostygnięciu do temperatury pokojowej można przystąpić do układania płytek.

Dylatacje i parametry płytek jak uniknąć pęknięć

Dylatacja obwodowa to elastyczny pasek (zazwyczaj z pianki PE o grubości 8-10 mm) ułożony wzdłuż ścian, słupów i ościeżnic. Jej zadaniem jest pochłonięcie ruchów poziomych wylewki, które w czasie pracy instalacji mogą sięgać nawet kilku milimetrów na metr bieżący. Bez tej warstwy naprężenia przenoszą się wprost na okładzinę.

Drugim typem są dylatacje pośrednie (polowe), dzielące duże powierzchnie na mniejsze pola o boku nieprzekraczającym zwykle 6 metrów lub powierzchni 36 m². Konieczność ich zastosowania wynika ze współczynnika rozszerzalności liniowej wylewki, który dla jastrychu cementowego wynosi około 0,012 mm/(m·K). Przy różnicy temperatur 30°C metr bieżący wylewki zmienia swoją długość o ponad 0,3 mm.

Płytki ceramiczne mają znacznie niższy współczynnik rozszerzalności (zwykle 0,005-0,008 mm/(m·K)). Ta różnica sprawia, że na styku warstw powstaje ścinanie, które musi zostać skompensowane przez fugę. Dlatego też minimalna szerokość spoiny w polach z ogrzewaniem podłogowym powinna wynosić 3 mm, a przy dużych formatach płytek (60×60 cm i większych) nawet 5 mm.

Kluczowym parametrem materiałowym jest nasiąkliwość płytek oznaczana symbolem E. Dla ogrzewania podłogowego rekomendowane są wyłącznie płytki o nasiąkliwości poniżej 0,5% (klasa Ia i Ib wg ISO 13006). Tak niska wartość oznacza, że materiał jest odporny na cykliczne zmiany temperatury i nie chłonie wody, która w warunkach grzewczych mogłaby rozsadzać strukturę od wewnątrz.

Równie istotna jest klasa ścieralności PEI, szczególnie w strefach intensywnie użytkowanych. Płytki klasy PEI IV i V są przeznaczone do wnętrz o dużym natężeniu ruchu, a ich struktura krystaliczna wytrzymuje jednocześnie obciążenia mechaniczne i termiczne. Gresy polerowane o klasie PEI III sprawdzą się w sypialniach, ale w przedpokoju mogą zacząć wykazywać mikrouszkodzenia po kilku latach.

Kiedy zgłosić reklamację lub wezwać fachowca

Pierwsze pęknięcia pojawiające się w obrębie pierwszego sezonu grzewczego zwykle wskazują na błędy wykonawcze. W takiej sytuacji inwestor ma prawo zgłosić reklamację na podstawie rękojmi (2 lata od odbioru robót budowlanych) lub gwarancji, jeśli wykonawca jej udzielił. Kluczowe jest posiadanie dokumentacji: protokołu wygrzewania, zdjęć z montażu oraz specyfikacji użytych materiałów.

Pęknięcia pojawiające się po kilku latach eksploatacji mogą mieć inne podłoże. Często okazuje się, że wylewka straciła kontakt z rurkami grzewczymi, w instalacji pojawiły się mikrowycieki, albo temperatura wody była ustawiana zbyt wysoko. W takich przypadkach konieczna jest diagnostyka termowizyjna, która pozwala zlokalizować strefy nieprawidłowej pracy instalacji.

Nie warto zwlekać z reakcją, gdy w szczelinach między płytkami pojawia się wilgoć lub zmiana koloru. To sygnał, że woda z instalacji przedostała się pod okładzinę. Zignorowanie objawu prowadzi do rozwoju grzybów i korozji rur, a zakres naprawy rośnie z każdym tygodniem. Koszt wymiany 1 m² podłogi wraz z demontażem i utylizacją gruzu to przedział od 200 do 500 zł, ale przy konieczności skuwania większych pól łatwo przekroczyć kilka tysięcy.

Każdy poważniejszy objaw warto skonsultować z projektantem instalacji lub doświadczonym inspektorem nadzoru budowlanego. Porady o charakterze ogólnym, jakie znajdziesz w sieci, nie zastąpią oględzin i pomiarów na miejscu. Tam, gdzie pojawia się wątpliwość co do przyczyny pęknięć, profesjonalna ekspertyza jest tańsza niż wielokrotne poprawki.

Najważniejsze zasady bezpiecznego montażu

• Stosuj klej klasy C2TE S1 lub S2 wg PN-EN 12002.
• Gruntuj wylewkę przed każdym układaniem okładziny.
• Nakładaj klej metodą podwójnego smarowania (paca zębata + warstwa na płytce).
• Zachowaj dylatacje obwodowe i polowe zgodnie z projektem.
• Przestrzegaj protokołu wygrzewania wylewki wg PN-EN 1264.
• Wybieraj płytki o nasiąkliwości poniżej 0,5% i formacie dostosowanym do pól dylatacyjnych.
• Utrzymuj temperaturę wody zasilającej w zakresie 28-35°C.
• Nie włączaj ogrzewania w okresie wiązania kleju (minimum 14 dni po fugowaniu).
• Dokumentuj każdy etap prac zdjęciowo.
• Wymagaj od wykonawcy protokołu wygrzewania i krzywej grzewczej.

Świadomy dobór materiałów, dyscyplina wykonawcza i cierpliwość przy oddawaniu instalacji do użytku to trzy filary, dzięki którym podłoga z ogrzewaniem podłogowym może służyć latami bez jednego pęknięcia. Jeśli planujesz remont lub budowę, poproś wykonawcę o pisemne potwierdzenie zastosowania kleju elastycznego, przestrzegania protokołu wygrzewania i zgodności użytych płytek z wymaganiami dla podłogówek. To niewielki koszt przy podpisaniu umowy, a potężna ochrona w razie sporu o jakość.

Źródła i normy: PN-EN 1264 (Ogrzewanie podłogowe wodne), PN-EN 12002 (Kleje do płytek ceramicznych), ISO 13006 (Płytki ceramiczne), dokumentacja techniczna producentów klejów klasy C2TE S1/S2.
