Jak działa wyłącznik schodowy i co warto wiedzieć przed montażem

Wchodzisz wieczorem na piętro, sięgasz w ciemność do ściany i modlisz się, żeby trafić w przycisk. Po drugiej stronie klatki schodowej spotykasz tego samego ducha, który właśnie szuka kontaktu od góry. To właśnie rozwiązuje wyłącznik schodowy prosty element, który daje wygodę sterowania jedną lampą z dwóch różnych miejsc. W tym tekście dostajesz pełny obraz: od fizyki przepływu prądu, przez dobór odpowiedniego typu, aż po bezpieczny montaż krok po kroku.

• Jak działa wyłącznik schodowy i co warto wiedzieć przed montażem
• Rodzaje wyłączników schodowych, które dobierzesz do swojego domu
• Wyłącznik schodowy zasada działania i schemat podłączenia
• Jak podłączyć wyłącznik schodowy krok po kroku
• Wyłącznik schodowy a krzyżowy kiedy sięgnąć po dodatkowy moduł
• Najczęstsze błędy montażowe i zasady bezpieczeństwa w praktyce

Definicja bez ściemy co to właściwie jest wyłącznik schodowy

To łącznik instalacyjny z trzema zaciskami: jednym wspólnym (oznaczanym jako L lub strzałką) i dwoma wyjściowymi (często oznaczanymi jako 1 i 2 albo strzałkami w górę i w dół). W odróżnieniu od zwykłego włącznika dwubitowego nie przerywa obwodu na stałe on go przełącza między dwoma ścieżkami. Dzięki temu prąd może popłynąć z jednego bieguna do drugiego, a drugi łącznik (na szczycie lub dole schodów) decyduje, którą drogę zamknąć.

Potoczne nazwy bywają mylące. Mówisz „włącznik schodowy", „wyłącznik schodowy" albo „kontakt schodowy" w branży to ten sam element. Spotkasz też określenie „łącznik klatkowy" albo „schodowy podwójny", jeśli chcesz sterować dwoma niezależnymi obwodami z jednego przycisku. Różnica tkwi w konfiguracji styków, nie w samej nazwie.

Gdzie taki element ma sens, a gdzie lepiej go nie wstawiać

Klatki schodowe w domach piętrowych to klasyk. Długi korytarz między sypialnią a łazienką świetne miejsce. Sypialnia z dwoma wejściami albo garderoba przy głównej sypialni warto rozważyć. Piwnica z osobnym wejściem od zewnątrz i od wewnątrz jak najbardziej. Natomiast w małym pokoju z jednym wejściem taki łącznik mija się z celem: po prostu nie ma drugiego miejsca, z którego chcesz gasić światło.

Przemyśl też, kiedy lepszy będzie zupełnie inny mechanizm. W piwnicy, gdzie wchodzisz na chwilę po narzędzia, bardziej opłaci się czujnik ruchu lampa sama zapali się, gdy otworzysz drzwi, i zgaśnie po minucie. W sypialni dziecka albo w salonie z wieloma źródłami światła sprawdzi się łącznik żyrandolowy (podwójny, potocznie „świecznikowy"), który pozwala zapalić połowę żarówek jednym kliknięciem. Wyłącznik schodowy rozwiązuje konkretny problem: jedno światło, dwa miejsca sterowania.

Ściąga z oznaczeń, którą warto zapamiętać

Na schematach i obudowach urządzeń spotkasz trzy symbole. L to przewód fazowy (ten, na którym pojawia się napięcie względem ziemi, gdy włączysz bezpiecznik). N to przewód neutralny w domyśle zero wolt względem ziemi, wraca do rozdzielni. PE to ochronny, żółto-zielony, odprowadza ewentualny prąd zwarcia do ziemi, chroniąc przed porażeniem. W łączniku schodowym interesują cię zaciski L, 1 i 2 neutralny i ochronny idą prosto do lampy, omijając sam łącznik.

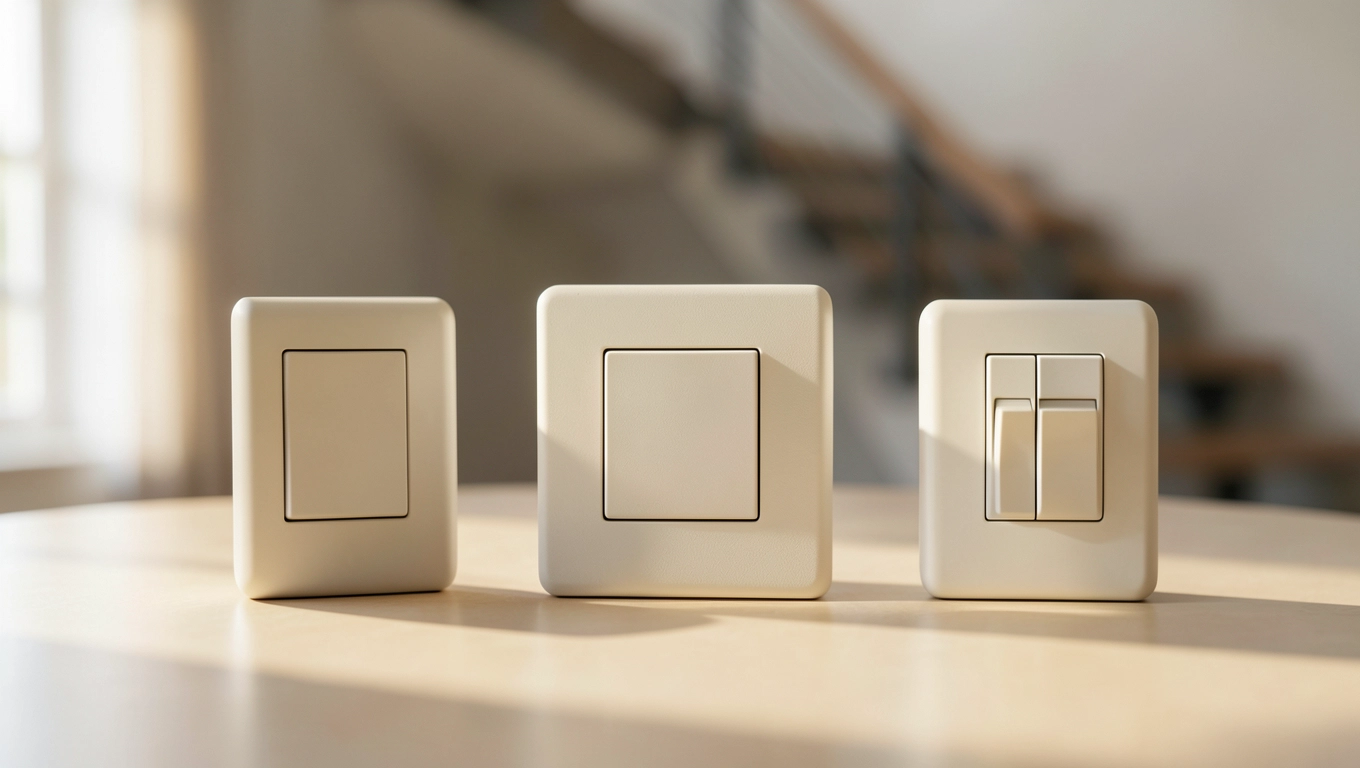

Rodzaje wyłączników schodowych, które dobierzesz do swojego domu

Rynek oferuje znacznie więcej niż „ten do schodów i tamten do schodów". Każdy z typów odpowiada innemu scenariuszowi, więc wybór zaczyna się od pytania: ile miejsc sterowania, ile obwodów, jaka wilgotność pomieszczenia.

Pojedynczy schodowy klasyk do dwóch punktów

Najprostsza wersja: jeden bieg, dwa łączniki, jedna lampa. Działa na napięciu 250 V i przyjmuje obciążenie do około 3520 W, co w praktyce oznacza, że bez problemu obsłuży żyrandol z dziesięcioma żarówkami LED po 7 W albo taśmę LED pod schodami. To wybór, gdy remontujesz klatkę schodową w domu z lat siedemdziesiątych i nie chcesz kuć ścian na dodatkowe przewody.

Podwójny świecznikowy gdy żyrandol ma wiele ramion

Potocznie nazywany „grupowym" albo „świecznikowym". Steruje dwoma niezależnymi obwodami z jednego przycisku jedno kliknięcie zapala trzy ramiona, drugie gasi trzy i zapala pozostałe dwa. Mechanizm jest prosty: w środku siedzą dwa oddzielne mostki, każdy z własnym wejściem fazowym. Przy takiej samej obudowie dostajesz funkcjonalność dwóch łączników.

Krzyżowy rozszerzenie dla trzech i więcej pięter

Gdy klatka schodowa ciągnie się przez trzy kondygnacje albo korytarz ma wejścia z trzech pokojów, schodowy pojedynczy nie wystarczy. Wtedy między dwa schodowe wstawiasz jeden krzyżowy, który ma cztery zaciski i działa jak przełącznik „na krzyż" zamienia dwie ścieżki miejscami w zależności od pozycji. W domu z czterema piętrami potrzebujesz dwóch schodowych na dole i górze oraz dwóch krzyżowych pomiędzy nimi.

Bezprzewodowy ratunek przy remoncie bez kucia

Nadajnik radiowy na baterie (żywotność 3-5 lat) komunikuje się z odbiornikiem w puszce pod lampą. Montaż trwa kwadrans, bo nadajnik przyklejasz lub przykręcasz w dowolnym miejscu, a odbiornik wpuszczasz w istniejącą puszkę. Wersje Wi-Fi idą dalej: sterujesz głosowo albo z aplikacji, ustawiasz harmonogramy, integrujesz z czujnikiem zmierzchu. Minus: cena kilkukrotnie wyższa niż klasycznego łącznika i zależność od jakości baterii.

Z czujnikiem ruch lub obecności

Piwnica, garaż, strych miejsca, gdzie wchodzisz z rękami pełnymi toreb. Czujnik PIR reaguje na ruch ciepłego ciała, automatycznie zapala światło i gasi je po ustawionym czasie. Zwróć uwagę na parametr czułości: najtańsze modele reagują na kota, co w garażu bywa uciążliwe. Lepsze urządzenia pozwalają regulować zasięg od 2 do 8 metrów i wyłączają czułość na małe obiekty.

Czasowy (zwierny)

Naciśniesz przycisk lampa zapala się i gaśnie sama po ustawionym czasie, niezależnie od tego, czy ktokolwiek drugi naciśnie swój łącznik. Stosowany głównie w blokach mieszkalnych i korytarzach wspólnych. W domu jednorodzinnym rzadko przydatny, bo nikt nie lubi, gdy światło gaśnie w połowie schodzenia z narzędziami.

Tabela porównawcza

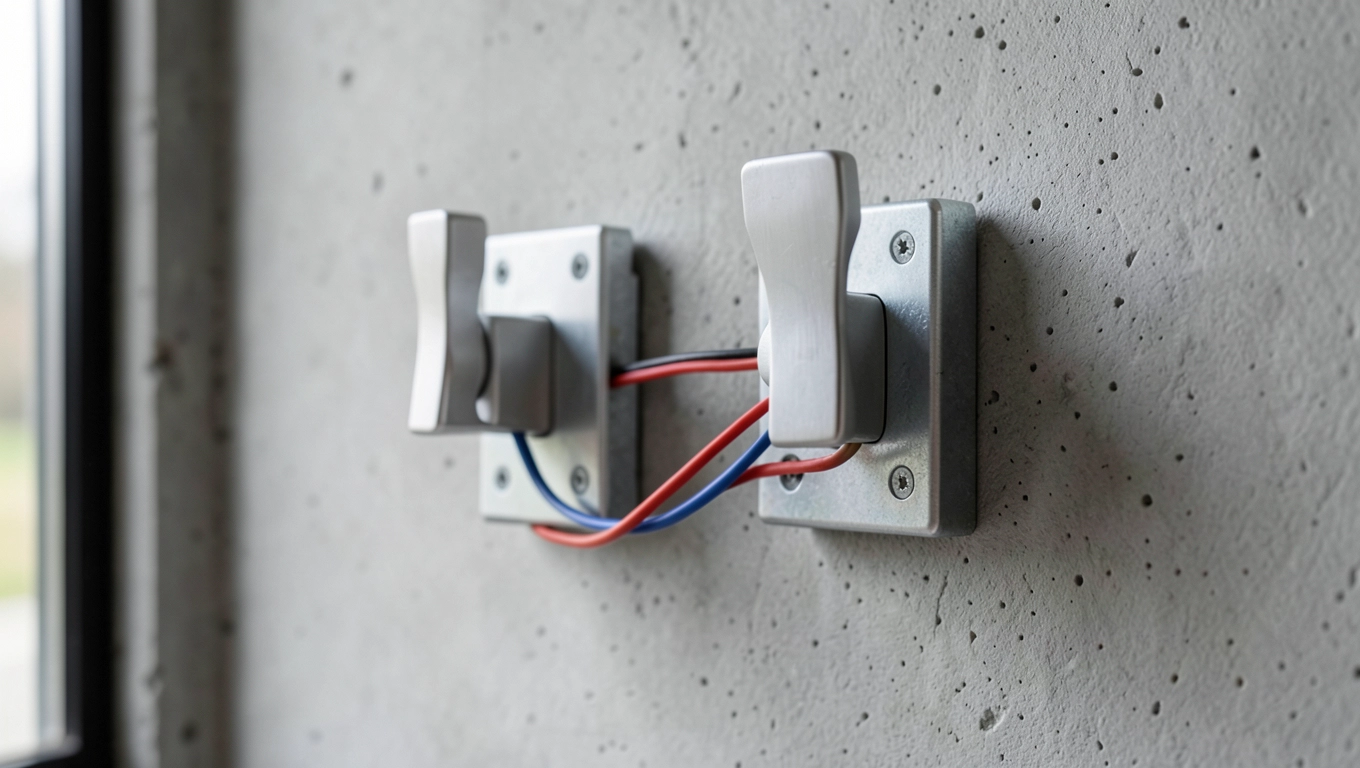

Wyłącznik schodowy zasada działania i schemat podłączenia

Sercem tego mechanizmu jest przełączanie fazy. W zwykłym włączniku bitowym prąd po prostu płynie albo nie obwód jest zamknięty lub przerwany. W schodowym obwód ma dwie ścieżki, a łącznik decyduje, którą z nich aktywować w danym momencie. Dopiero drugi łącznik na drugim końcu obwodu ostatecznie decyduje, czy lampa dostaje napięcie.

Przepływ prądu w trzech krokach

Wyobraź sobie trzy fazy cyklu. Kiedy oba łączniki są w pozycji „wyłączone", prąd nie dociera do żarówki, bo obwód jest otwarty. Gdy wciśniesz górny łącznik, jego styk wewnętrzny przeskakuje na ścieżkę numer 1 obwód nadal jest otwarty, bo dolny łącznik czeka na ścieżkę numer 2. Dopiero gdy dolny łącznik przeskoczy na ścieżkę numer 1, obwód się zamyka i lampa świeci. Gdy znowu naciśniesz którykolwiek łącznik, styk przeskoczy na drugą ścieżkę i cykl się powtarza.

Schemat opisowy

W uproszczonym rysunku wygląda to tak. Z rozdzielni wychodzi przewód fazowy L i trafia do zacisku wspólnego pierwszego łącznika schodowego (na dole schodów). Z dwóch pozostałych zacisków biegną dwa przewody (nazywane „powrotnymi") do zacisków wejściowych drugiego łącznika schodowego (na górze). Z jego zacisku wspólnego wychodzi jeden przewód do lampy. Z lampy do rozdzielni wracają dwa przewody: neutralny N i ochronny PE. Schemat wygląda więc jak litera H z lampą na szczycie.

Dlaczego PE biegnie osobno i nie wolno go łączyć z N

Przewód ochronny PE odprowadza prąd zwarcia do ziemi, gdy w urządzeniu pojawi się usterka izolacji. Przewód neutralny N zamyka obwód roboczy w normalnej pracy. Jeśli połączysz je w jednym punkcie, w razie awarii na obudowie lampy pojawi się napięcie dotykowe dotknięcie klosza może skończyć się porażeniem. Polska Norma PN-HD 60364 jasno tego zabrania w instalacjach TN-S, czyli standardzie obowiązującym w nowym budownictwie od lat dziewięćdziesiątych.

Jak podłączyć wyłącznik schodowy krok po kroku

Podłączenie zajmuje przeciętnie 30-60 minut, jeśli przewody są już poprowadzone. Nowa instalacja to kwestia kilku godzin i warto ją zlecić elektrykowi z uprawnieniami SEP. Poniższe kroki opisują montaż w istniejącej puszce podtynkowej, gdzie kable już czekają.

Checklista przed rozpoczęciem pracy

• Odłącz zasilanie w rozdzielni i sprawdź próbnikiem napięcia, czy faktycznie zniknęło to nie fanaberia, tylko obowiązek.
• Wybierz wysokość montażu 110-120 cm od podłogi taka jest zalecana w polskich normach dla łączników oświetleniowych ze względu na ergonomię dorosłego użytkownika.
• Przygotuj przewody bez naprężeń i ostrych zagięć zbyt ciasny łuk uszkodzi izolację przy wielokrotnym manipulowaniu.
• Dobierz osprzęt zgodny z normą PN-EN 60669 tanie łączniki bez znaku CE mogą mieć słabe styki i grzać się pod obciążeniem.
• W łazienkach i piwnicach wybierz wersję o stopniu ochrony minimum IP44 obudowa musi chronić przed bryzgami wody ze wszystkich stron.
• Po zakończeniu testuj działanie z obu punktów każda kombinacja wciśnięcia powinna zapalać lub gasić lampę.

Montaż pierwszego łącznika (dolny)

Zdejmujesz pokrywę starego łącznika, odkręcasz mechanizm i wysuwasz go z puszki. Próbnikiem identyfikujesz przewód fazowy to ten, na którym pojawia się napięcie względem PE przy włączonym bezpieczniku. Odłącz zasilanie ponownie. Podłączasz fazę do zacisku wspólnego oznaczonego literą L (lub strzałką wchodzącą). Do zacisków 1 i 2 podłączasz dwa przewody powrotne biegnące w stronę drugiego łącznika. Upewnij się, że izolacja dochodzi do samego zacisku i nie ma odsłoniętej miedzi.

Montaż drugiego łącznika (górny)

Te same dwa przewody powrotne wchodzą do zacisków 1 i 2 w drugim łączniku ważna jest kolejność, bo zamiana zamieni jedynie kierunek reakcji. Do zacisku wspólnego (L) podłączasz przewód idący do lampy. Neutralny N i ochronny PE podłączasz bezpośrednio w kostce przy lampie, omijając oba łączniki schodowy nie potrzebuje ich do działania.

Testowanie

Po włączeniu zasilania wykonaj prostą sekwencję. Przyciśnij dolny łącznik lampa powinna się zapalić. Przyciśnij górny powinna zgasnąć. Przyciśnij ponownie dolny powinna znów się zapalić. Jeśli reakcje są odwrotne, zamień miejscami przewody w zaciskach 1 i 2 jednego z łączników. Jeśli lampa nie reaguje wcale, sprawdź, czy przewód fazowy trafił do właściwego zacisku i czy lampa jest sprawna.

Wysokość montażu i praktyka użytkowania

Standard 110-120 cm od podłogi wynika z tego, że większość dorosłych sięga wygodnie do tego poziomu wyprostowaną ręką, bez schylania się. W domach z dziećmi można obniżyć do 90-100 cm maluchy szybko przyzwyczajają się do swojego poziomu. W kuchni i łazience, gdzie włącznik bywa obsługiwany mokrymi rękami, wybieraj model z podświetleniem LED łatwiej trafić po omacku wieczorem.

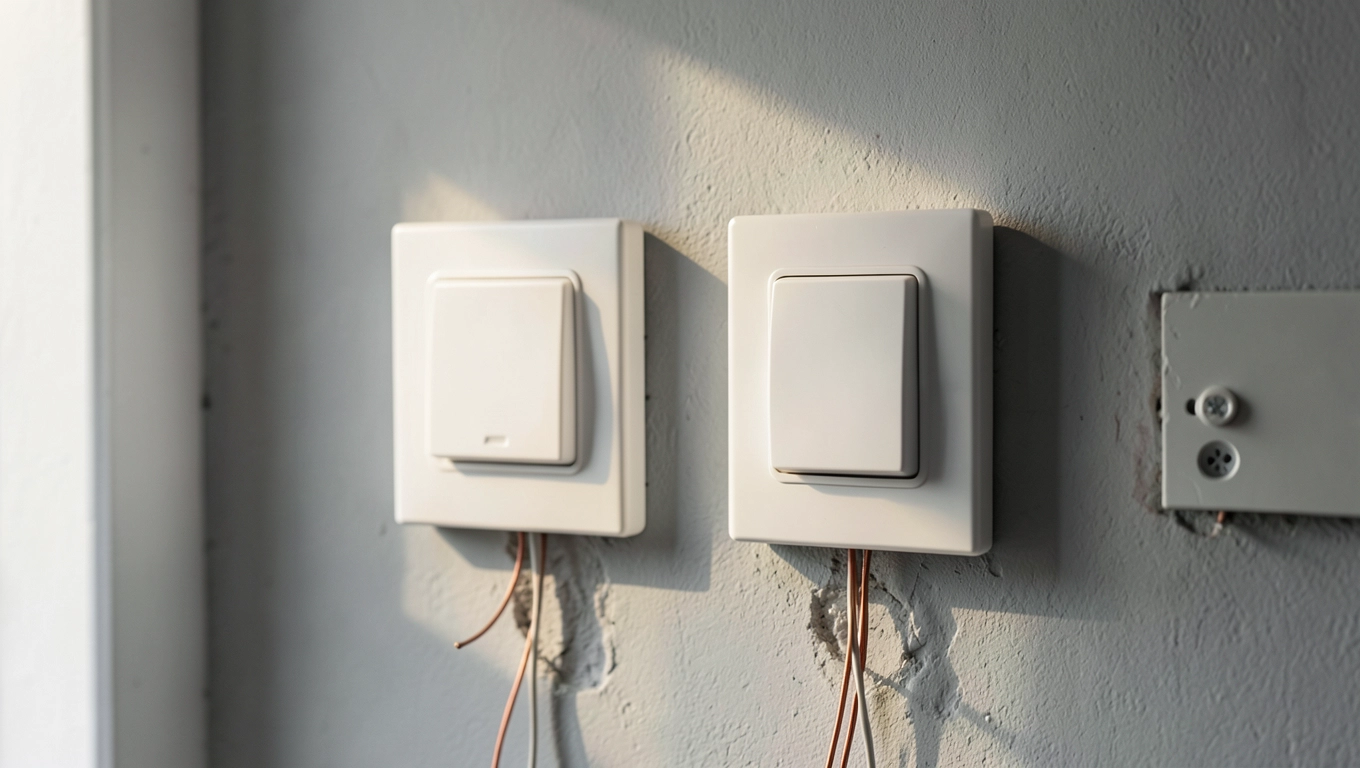

Wyłącznik schodowy a krzyżowy kiedy sięgnąć po dodatkowy moduł

Różnica między tymi dwoma typami tkwi w liczbie obsługiwanych miejsc sterowania. Schodowy pojedynczy obsługuje dwa miejsca, krzyżowy rozszerza układ o trzecie, czwarte i kolejne. Brak krzyżowego w wielopunktowej instalacji oznacza, że jedno z miejsc sterowania nie zadziała.

Kiedy krzyżowy jest niezbędny

Dom z trzema kondygnacjami, schody na strych i piwnicę z osobnym wejściem z ogrodu tam sam schodowy nie wystarczy. W korytarzu na piętrze, gdzie światło włączasz z trzech sypialni, również potrzebujesz krzyżowego. Zasada jest prosta: liczba krzyżowych równa się liczbie punktów sterowania minus dwa. Trzy miejsca to jeden krzyżowy między dwoma schodowymi. Cztery miejsca to dwa krzyżowe.

Jak rozpoznać krzyżowy na sklepie

Sprawdź liczbę zacisków. Schodowy ma trzy (L, 1, 2), krzyżowy ma cztery lub pięć (dwa wejścia, dwa wyjścia i opcjonalnie L). Na schemacie wewnętrznym zobaczysz mostek, który łączy ścieżki na krzyż, stąd wzięła się nazwa. W dłoni krzyżowy bywa nieco większy, bo mieści dodatkowy mechanizm.

Czy da się uniknąć krzyżowego przy remoncie

Tak, jeśli zdecydujesz się na wersję bezprzewodową. Nadajnik radiowy przyklejasz przy każdym wejściu, a w puszce przy lampie siedzi jeden odbiornik obsługujący wszystkie sygnały. Komunikacja odbywa się radiowo, więc nie potrzebujesz ciągnąć przewodów powrotnych między punktami. Minus to cena i konieczność okresowej wymiany baterii w nadajnikach.

Najczęstsze błędy montażowe i zasady bezpieczeństwa w praktyce

Większość awarii łączników schodowych w domach to nie wada sprzętu, lecz błąd przy podłączeniu. Kilka klasycznych pułapek, w które wpadają nawet doświadczeni majsterkowicze.

Mylenie schodowego z krzyżowym

Wizualnie są podobne, ale wewnętrzna logika inna. Krzyżowy podłączony jako schodowy będzie działał, ale w trybie ciągłego „włączone" bez możliwości wyłączenia. Odwrotna sytuacja schodowy w miejscu krzyżowego sprawi, że jedno z miejsc sterowania w ogóle nie zareaguje na naciśnięcie. Przed montażem zawsze sprawdź oznaczenia na obudowie i liczbę zacisków.

Brak przewodu PE w starej instalacji

W blokach z lat siedemdziesiątych i osiemdziesiątych instalacja często miała tylko dwa przewody: fazowy i neutralny. Ochronny PE nie istniał, bo normy go nie wymagały. W takim wypadku dołożenie samego schodowego to za mało warto rozważyć modernizację instalacji do standardu TN-S, z osobnym PE doprowadzonym do rozdzielni. Bez tego lampa nie ma ochrony przed porażeniem w razie przebicia izolacji.

Montaż w wilgotnych pomieszczeniach bez odpowiedniego IP

Łazienka, piwnica, pralnia wszędzie tam, gdzie pojawia się wilgoć, łącznik o stopniu ochrony IP20 (podstawowy, do suchych wnętrz) nie wystarczy. Bryzgi wody mogą dostać się do mechanizmu i spowodować zwarcie albo porażenie. Norma PN-HD 60364 dzieli łazienkę na trzy strefy: w strefie 0 (wewnątrz wanny) nie montujesz niczego, w strefie 1 (nad wanną) tylko urządzenia 12 V, w strefie 2 (do 60 cm od wanny) łączniki o IP44.

Użycie schodowego jako zwykłego włącznika

Technicznie da się podłączyć schodowy z jednym niewykorzystanym zaciskiem, ale lampa będzie się świecić przez cały czas niezależnie od pozycji styków chyba że trafisz w odpowiednią kombinację. To klasyczny błąd „na szybko", gdy ktoś nie ma pod ręką zwykłego włącznika. Efekt: lampa świeci non stop, rachunek za prąd rośnie, a winowajcą staje się schodowy.

Zbyt ciasne zagięcia przewodów

Przewód miedziany o przekroju 1,5 mm² wytrzymuje sporo, ale zagięcie pod kątem prostym w ciasnej puszce to proszenie się o pęknięcie izolacji po kilku latach. Standardowy promień gięcia to czterokrotność średnicy przewodu. W praktyce zostawiaj w puszce około 10 cm zapasu i układaj go w naturalnym łuku.

Wybór łącznika zaczyna się od pytania, co dokładnie chcesz sterować i z ilu miejsc. Dla typowej klatki schodowej w domu piętrowym najlepszy jest pojedynczy schodowy w wersji podtynkowej IP20, montowany na wysokości 110-120 cm, z przewodem o przekroju 1,5 mm² miedzianym. Dla długiego korytarza z trzema wejściami potrzebujesz schodowych po obu końcach plus jednego krzyżowego pośrodku. Dla żyrandola z pięcioma ramionami, który chcesz zapalać na dwa sposoby, lepszy będzie podwójny świecznikowy niż klasyczny schodowy.

Jeśli planujesz inteligentny dom albo remont bez kucia ścian, od razu zainwestuj w wersję bezprzewodową Wi-Fi. Koszt kilkakrotnie wyższy, ale instalacja trwa kwadrans i nie niszczy tynków. Pamiętaj tylko o stabilnej sieci bezprzewodowej w domu i okresowej wymianie baterii w nadajnikach.

Przy każdej pracy z instalacją elektryczną pamiętaj o zasadzie numer jeden: odcięte zasilanie to bezpieczne zasilanie. Próbnik napięcia w dłoni, nie w szufladzie. Gdy czujesz, że robota przerasta twoje doświadczenie wezwij elektryka z uprawnieniami SEP. Kilkadziesiąt złotych za wizytę fachowca to niewielka cena za spokojny sen i pewność, że instalacja spełnia polskie normy.

Źródła danych: PN-HD 60364 (norma instalacji elektrycznych niskiego napięcia), PN-EN 60669 (łączniki do instalacji elektrycznych), katalogi producentów osprzętu elektroinstalacyjnego, dane techniczne powszechnie dostępne na rynku polskim. Aktualne przepisy i normy dostępne w serwisie Polskiego Komitetu Normalizacyjnego (www.pkn.pl) oraz w bazie SEP (www.sep.com.pl).
