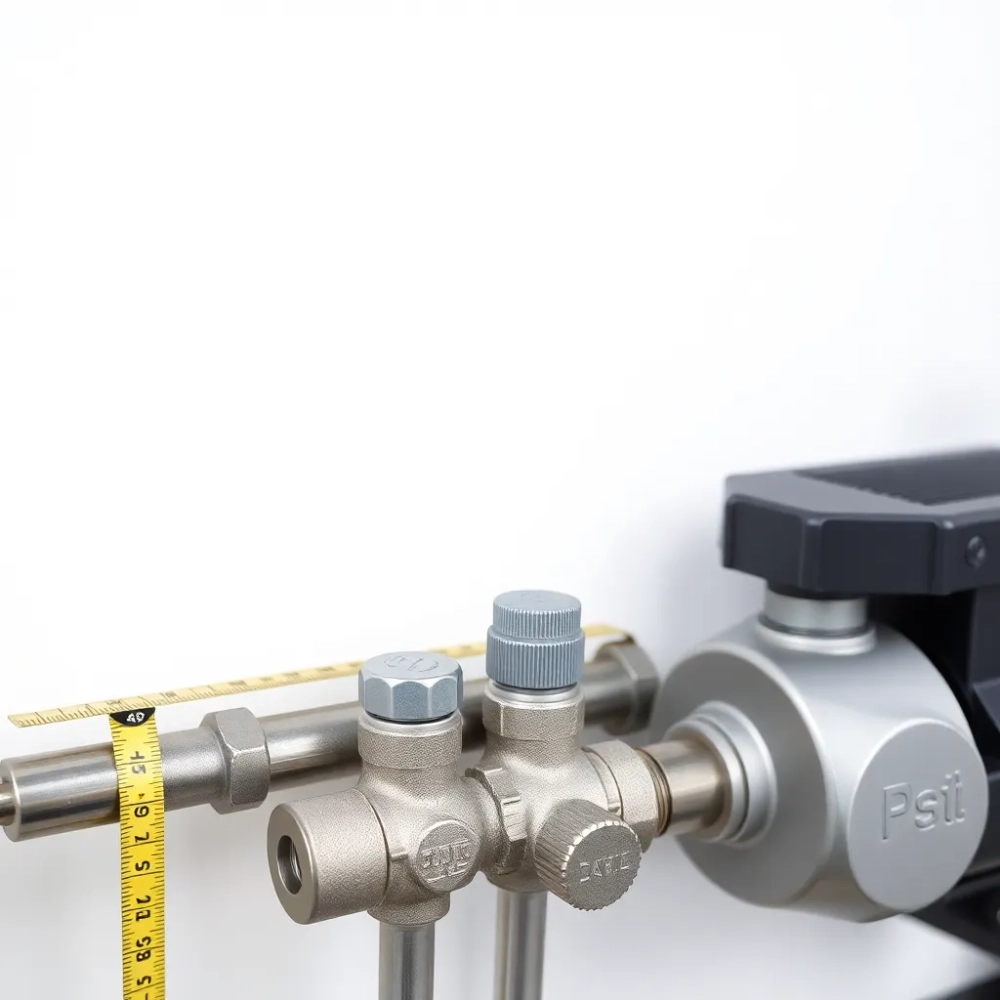

Grupa mieszająca do podłogówki wymiary, które musisz znać przed montażem

Masz przed sobą rozdzielacz, kartkę z wymiarami i świadomość, że jedno przesunięcie osi o dwa centymetry oznacza kucie ściany. Właśnie w takim momencie kluczowe stają się wymiary grupy mieszającej do podłogówki nie jako sucha liczba z katalogu, lecz jako decyzja projektowa, która przesądza o tempie montażu, szczelności połączeń i wygodzie serwisowania na lata.

• Gwinty i przyłącza grupy mieszającej do podłogówki
• Jak prawidłowo zmierzyć miejsce na grupę mieszającą
• Wymiary grupy mieszającej a kompatybilność z rozdzielaczem

Gwinty i przyłącza grupy mieszającej do podłogówki

Pierwsza rzecz, która odróżnia konkretny projekt od domysłów, to średnice króćców. W modelach montowanych na rozdzielaczach ze stali nierdzewnej najczęściej spotkasz gwint G 1 B od strony zasilania z kotła oraz G 3/4 w gałęzi prowadzącej do pętli podłogowych. Taki podział nie jest przypadkowy.

G 1 B (cal z uszczelnieniem na stożku) przenosi większy strumień wody o temperaturze dochodzącej do 80°C, więc potrzebuje grubszej ścianki i solidniejszego uszczelnienia. Mniejszy G 3/4 obsługuje już wodę schłodzoną do 35-45°C, gdzie naprężenia termiczne są łagodniejsze, a przepływ wymaga precyzyjniejszego sterowania, nie większej średnicy.

W karcie technicznej znajdziesz też oznaczenie systemu oceny zgodności S3 wg normy PN-EN 215. To certyfikat dopuszczający zawór do pracy w instalacjach grzewczych, potwierdzający klasę ciśnieniową ≤ 10 bar i temperaturową ≤ 120°C. Bez tego oznaczenia producent nie może legalnie wprowadzić armatury na rynek europejski.

Rozstaw osi króćców wynosi zazwyczaj 50 mm, co odpowiada standardowemu rozstawowi belek rozdzielacza. Ta zbieżność sprawia, że grupa mieszająca wchodzi wprost na szynę bez dodatkowych adapterów. Jeśli trafisz na egzemplarz z rozstawem 70 mm, konieczny będzie króciec pośredni albo wymiana całego rozdzielacza, bo żaden rozsądny instalator nie zostawi naprężenia na uszczelkach.

Co dokładnie wchodzi w skład zestawu

Kompletny zestaw grupy mieszającej to nie tylko korpus z zaworem. W pudełku znajdziesz łączniki instalacyjne (umożliwiają montaż bez lutowania, na zacisk), zawór odpowietrzający (kluczowy przy napełnianiu instalacji), zawór termostatyczny z kapilarą lub głowicą, termometr do odczytu temperatury zasilania oraz uchwyt montażowy do szyny rozdzielacza. Brak któregokolwiek z tych elementów oznacza, że ktoś zaplanował dodatkowy koszt i czas oczekiwania na brakującą część.

Jak prawidłowo zmierzyć miejsce na grupę mieszającą

Zmierzenie przestrzeni w szafce pod rozdzielacz to nie gest estetyczny, lecz wymóg techniczny. Grupa mieszająca ma określoną głębokość zabudowy, która przy typowej konstrukcji z pompą wynosi od 110 do 140 mm. Bez tych kilku milimetrów zapasu nie zamkniesz drzwiczek szafki, a co gorsza, nie wymienisz głowicy termostatycznej bez demontażu całego węzła.

Zacznij od zmierzenia rozstawu osi zasilania i powrotu na istniejącym rozdzielaczu. Użyj miary zwijanej, nie linijki, bo potrzebujesz dokładności do milimetra w świetle króćców. Jeśli rozstaw wynosi 50 mm, a grupa mieszająca wymaga 50 mm, masz idealne dopasowanie. Wystarczy wtedy uszczelka płaska z włókna aramidowego i pasta uszczelniająca do gwintów.

Zmierz także odległość od ściany do osi rozdzielacza. Grupa mieszająca wydłuża cały zespół o 90-110 mm, więc musisz mieć co najmniej 180 mm wolnej przestrzeni przed rozdzielaczem. W ciasnych wnękach pod schodami często wymaga to przesunięcia rozdzielacza głębiej w ścianę albo zastosowania wersji kompaktowej bez pompy.

? Wskazówka praktyczna: przed zakupem naszkicuj szafkę w widoku z boku, zaznacz głębokość zabudowy grupy, promień gięcia rur zasilających i pozycję zaworu odpowietrzającego. Na tym rysunku natychmiast widać, czy drzwiczki szafki nie zablokują odpowietrznika a odpowietrznik musi być dostępny ręcznie bez narzędzi, bo inaczej instalacja będzie się odpowietrzać sama, w najmniej odpowiednim momencie.

Nie zapomnij o wysokości montażu. Grupa mieszająca z wbudowaną pompą ma środek ciężkości przesunięty do przodu. Jeśli przykręcisz ją do ściany kartonowo-gipsowej zwykłymi kołkami rozporowymi 6 mm, po napełnieniu wodą drgania pompy rozchwieją całość w ciągu kilku tygodni. Rozwiązaniem są kotwy stalowe M8 albo płyta montażowa z twardej sklejki wodoodpornej.

Wymiary grupy mieszającej a kompatybilność z rozdzielaczem

Tu zaczyna się prawdziwy test, bo karta katalogowa mówi o przyłączach, ale nie mówi o tym, jak grupa zachowa się podczas pracy z konkretnym rozdzielaczem. Rozdzielacz ze stali nierdzewnej o rozstawie belek 50 mm i średnicy kolektora 1 cal współpracuje z grupą mieszającą bez żadnych przejściówek. Rozdzielacz mosiężny z rozstawem 40 mm wymaga już adapterów, a każdy adapter to dodatkowy punkt potencjalnego wycieku.

Kluczowa okazuje się średnica kolektora rozdzielacza. W typowych rozdzielaczach na 2-12 obwodów wynosi ona 1 cal, co odpowiada króćcowi G 1 B w grupie mieszającej. Gdy spotkasz rozdzielacz z kolektorem 5/4 cala (rzadkość, ale się zdarza w dużych instalacjach powyżej 100 m²), potrzebujesz grupy z króćcem 5/4 lub redukcji, która zawsze zaburza równomierność przepływu.

Dlaczego potrzebujesz grupy mieszającej w podłogówce

Kocioł gazowy pracuje w zakresie 60-80°C, bo taka temperatura zapewnia sprawną kondensację spalin i wysoką sprawność. Podłogówka natomiast wymaga wody o temperaturze 35-45°C. Bezpośrednie podłączenie oznaczałoby więc albo przegrzanie pomieszczeń do 28°C przy każdym uruchomieniu, albo konieczność pracy kotła w trybie zaniżonej mocy, co obniża jego sprawność o kilkanaście procent i przyspiesza zużycie wymiennika.

Grupa mieszająca rozwiązuje ten problem przez zmieszanie gorącej wody z kotła z chłodną wodą powrotną z pętli podłogowych. Zawór termostatyczny reaguje na temperaturę zasilania i automatycznie doregulowuje proporcję mieszanki. Dzięki temu kocioł pracuje w swoim optymalnym zakresie, a podłogówka otrzymuje dokładnie taką temperaturę, jaką ustawisz na głowicy.

Montaż krok po kroku

Przed montażem upewnij się, że instalacja jest przepłukana i pozbawiona zanieczyszczeń stałych. Nawet drobiny piasku z rur PEX potrafią zablokować siłownik zaworu w ciągu pierwszego sezonu grzewczego.

Kolejność czynności: przykręcenie uchwytu montażowego do szyny rozdzielacza, nałożenie grupy mieszającej z uszczelkami na króćce, dokręcenie nakrętek momentem 25-30 Nm (zbyt mocne dokręcenie deformuje uszczelkę i powoduje nieszczelność), montaż pompy obiegowej na zasilaniu, podłączenie kapilary termostatu do gniazda w korpusie, napełnienie instalacji i odpowietrzenie przez górny zawór.

⚠ Uwaga: nie stosuj grupy mieszającej w instalacjach przekraczających 10 bar ciśnienia roboczego lub 120°C temperatury. Przekroczenie tych wartości grozi rozszczelnieniem zaworu i zalaniem pomieszczenia. W instalacjach z pompą ciepła, gdzie ciśnienie rzadko przekracza 3 bar, grupa pracuje bez zastrzeżeń.

Trzy najczęstsze błędy przy doborze

Pierwszy to wybór grupy bez pompy w instalacji o powierzchni powyżej 80 m². Sam zawór mieszający nie przepcha wody przez 200 metrów rury PEX, więc obieg będzie zbyt wolny i podłoga nie osiągnie zadanej temperatury. Rozwiązaniem jest pompa o wydajności co najmniej 1500 l/h przy 1,5 m słupa wody.

Drugi to rezygnacja z odpowietrznika, bo „w nowej instalacji nie będzie powietrza". Powietrze pojawi się zawsze przy pierwszym napełnianiu, podczas uzupełniania wody, wreszcie w wyniku mikroprzecieków i uzupełniania ciśnienia. Bez odpowietrznika gromadzi się w najwyższym punkcie rozdzielacza i blokuje przepływ w jednej z pętli.

Trzeci to ustawienie zaworu termostatycznego na 50°C bez sprawdzenia temperatury na termometrze. Głowica w tanich grupach mieszających ma tolerancję ±3°C, co w podłogówce oznacza różnicę komfortu odczuwalną gołą stopą. Po pierwszym uruchomieniu zmierz temperaturę rzeczywistą i skoryguj nastawę o tę odchyłkę.

Grupa z pompą vs. bez pompy

Checklist przed zakupem

• ✔ Zmierzony rozstaw osi rozdzielacza (najczęściej 50 mm)
• ✔ Sprawdzona średnica kolektora rozdzielacza (1 cal lub 5/4 cala)
• ✔ Obliczona powierzchnia podłogówki w m² (decyduje o wyborze wersji z pompą)
• ✔ Potwierdzone ciśnienie robocze instalacji (musi być poniżej 10 bar)
• ✔ Zweryfikowana obecność normy PN-EN 215 w dokumentacji producenta

Kiedy wszystkie pięć punktów masz potwierdzone, wybór konkretnego modelu sprowadza się już tylko do jakości wykonania zaworu, dostępności serwisu i gwarancji. Grupa mieszająca do podłogówki z dwuletnią gwarancją i certyfikatem S3 spełni swoje zadanie zarówno w nowym domu, jak i podczas modernizacji starej instalacji, w której kocioł pracuje na granicy swojej sprawności. Dopasowanie wymiarów to nie teoria, lecz konkretna oszczędność czasu przy montażu i spokój na lata eksploatacji.

Aktualizacja: listopad 2024. Dane techniczne zgodne z kartą katalogową producenta oraz normą PN-EN 215. Źródła: PN-EN 215 (Termostatyczne zawory grzejnikowe wymagania i badania), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), dokumentacja techniczna producentów armatury grzewczej, publikacje portalu instalacje.pl.
