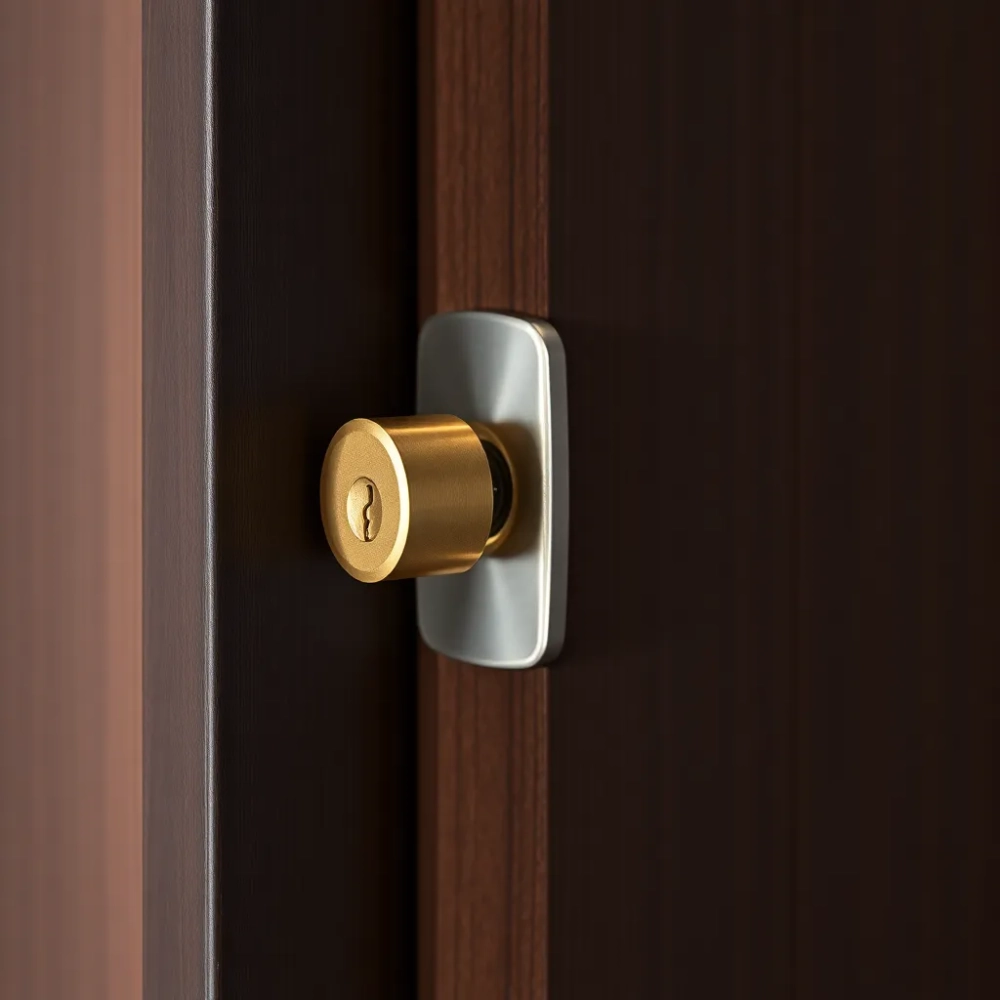

Ile powinna wystawać wkładka do drzwi? Zasada 2-3 mm

Wkładka bębenkowa (patentowa) po zamontowaniu powinna wystawać poza szyld lub rozetę najwyżej 2-3 mm, a najlepiej być z nim zlicowana. Taką granicę podaje m.in. poradnik Winkhaus o pomiarze wkładki, bo dłuższy, wystający fragment łatwiej chwycić narzędziem, złamać lub wyrwać. Wyjątkiem są zamki inteligentne montowane na wkładce od środka: tam wkładka po stronie wewnętrznej ma wystawać 3-7 mm.

• Ile może wystawać wkładka zamka?
• Jak zmierzyć wkładkę do drzwi?
• Jak dobrać rozmiar wkładki, żeby nie wystawała?
• Wkładka symetryczna czy asymetryczna?
• Jak wymienić wkładkę w drzwiach krok po kroku?
• Jak dopasować zamek i wkładkę do drzwi?
• Jakie błędy powodują, że wkładka wystaje za bardzo?
• Lista kontrolna przed zamówieniem wkładki
• Jak dbać o wkładkę po montażu?

Zasada najbardziej liczy się po stronie zewnętrznej drzwi wejściowych, czyli tam, gdzie wkładka jest dostępna dla intruza. Żeby ją spełnić, trzeba znać dwa wymiary wkładki (A i B), grubość drzwi oraz grubość szyldów. Poniżej znajdziesz sposób pomiaru, prosty wzór na potrzebną długość, tabelę dopuszczalnego wystawania i listę błędów, przez które nowa wkładka wystaje za bardzo.

Ile może wystawać wkładka zamka?

Od strony zewnętrznej wkładka może wystawać poza szyld najwyżej 2-3 mm; idealnie, gdy jest z nim równo. Mniej niż zero, czyli wkładka głęboko schowana, też jest błędem, bo utrudnia włożenie i przekręcenie klucza.

Wyjątek dla zamków elektronicznych opisuje poradnik GERDA o pomiarze i wymianie wkładki: przy montażu zamka tedee wkładka ma być nieco dłuższa od standardowej i wystawać z rozetki lub szyldu 3-7 mm od strony wewnętrznej. Strona zewnętrzna nadal podlega zasadzie 2-3 mm.

Dlaczego zbyt długa wkładka ułatwia włamanie?

Wystająca część wkładki działa jak dźwignia: można ją chwycić kluczem nastawnym lub szczypcami i przełamać korpus w miejscu śruby mocującej (tzw. snapping) albo wyrwać wkładkę z zamka (pulling). Na ten efekt dźwigni zwraca uwagę poradnik SISO-POL o wymiarowaniu wkładek, który podaje tę samą granicę 2-3 mm. Im mniej wkładki wystaje ponad szyld, tym mniej jest za co chwycić.

Na rynku są wkładki z dodatkowymi zabezpieczeniami przed złamaniem i szyldy z obrotową tarczą ochronną, które osłaniają czoło wkładki. Podnoszą one odporność drzwi, ale nie usprawiedliwiają zbyt długiej wkładki: nawet najlepszy model źle dobrany rozmiarem traci część swoich zalet.

Czy wkładka może być schowana w szyldzie?

Może być równo z szyldem, ale nie powinna być wyraźnie schowana. Zbyt krótka wkładka utrudnia włożenie i obracanie klucza, a przy głębokim schowaniu klucz może się wyginać lub uszkadzać. Jeśli wybierasz między rozmiarami, lepiej, żeby wkładka wystawała 1-3 mm, niż żeby ginęła w szyldzie.

Jak zmierzyć wkładkę do drzwi?

Wkładkę mierzy się w milimetrach od osi śruby mocującej (środka otworu na śrubę) do obu końców: wynik zapisuje się jako A/B, np. 30/40. Całkowita długość C to suma obu wymiarów.

1. Otwórz drzwi i znajdź śrubę mocującą na czole zamka, na wysokości wkładki.
2. Zmierz odległość od środka tej śruby do końca wkładki po stronie zewnętrznej (wymiar A).
3. Zmierz to samo po stronie wewnętrznej (wymiar B).
4. Zmierz całkowitą długość wkładki (wymiar C) i sprawdź, czy A + B = C. Jeśli nie, zmierz jeszcze raz.

Przykład z poradnika Łucznika o pomiarze wkładki: jeśli A = 30 mm, a B = 40 mm, całkowita długość C wynosi 70 mm.

Uwaga na kolejność liczb. Część producentów podaje najpierw stronę zewnętrzną, inni najpierw wewnętrzną. Przy zamawianiu wkładki asymetrycznej zawsze dopisz, który wymiar jest od zewnątrz, a który od środka, zamiast polegać na samym zapisie 30/40.

Czy można zmierzyć wkładkę bez wyjmowania z zamka?

Tak, przykładając miarkę z boku skrzydła, ale wynik jest mniej dokładny. W zamontowanej wkładce trudno precyzyjnie trafić w oś śruby i koniec korpusu, dlatego poradnik Bonmario o pomiarze wkładek zaleca demontaż przed pomiarem. Najpewniej zmierzyć dwa razy: na drzwiach, a potem po wyjęciu wkładki, na płaskiej powierzchni.

Jak mierzyć wkładkę z gałką?

Stronę z gałką mierzy się tak samo jak stronę z kluczem: od osi śruby do końca korpusu. Sama gałka nie wchodzi w długość wkładki. Przy zamówieniu zaznacz, po której stronie ma być gałka; zapis typu G30/40 oznacza gałkę po stronie 30 mm.

Jak dobrać rozmiar wkładki, żeby nie wystawała?

Potrzebną długość każdej strony liczysz jako odległość od osi śruby do lica drzwi plus grubość szyldu po tej stronie. Do tej wartości wkładka może mieć najwyżej 2-3 mm zapasu, nie więcej.

Nie mierz wyłącznie starej wkładki: jeśli poprzednia była źle dobrana, powtórzysz błąd. Lepiej zmierzyć drzwi i szyldy, a starą wkładkę traktować jako kontrolę. Według wskazówek Drzwi365 o doborze rozmiaru wkładki są dostępne w długościach co 5 mm, a wkładka 30/30 pasuje do drzwi o grubości 40 mm z rozetami po 10 mm z każdej strony przy zamku osadzonym centralnie (20 mm do lica + 10 mm rozety = 30 mm).

Wartości w tabeli są przykładowe i pokazują zasadę zaokrąglania. Gdy wynik wypada między rozmiarami, wybierz ten, przy którym wkładka wystaje o 0-3 mm. Jeśli najbliższy rozmiar dawałby więcej niż 3 mm, szukaj innej długości lub wkładki modułowej; GERDA wskazuje w tym celu konfigurowalną wkładkę SLR Modular do niestandardowych wymiarów.

Jakie są wymiary standardowej wkładki do drzwi?

Nie ma jednego standardowego rozmiaru: długość zależy od grubości drzwi, położenia zamka w skrzydle i szyldów. W poradnikach producentów i sklepów często pojawiają się rozmiary 30/30, 30/40, 35/40 czy 35/45 mm, a dla półwkładek zapis typu 0/40. Kupowanie wkładki „takiej jak u sąsiada” bez pomiaru to częsta przyczyna złego dopasowania.

Wkładka symetryczna czy asymetryczna?

Wkładka symetryczna (np. 30/30, 45/45) pasuje, gdy zamek jest osadzony centralnie w skrzydle, a szyldy po obu stronach mają podobną grubość. Asymetryczna (np. 30/45, 35/45) jest potrzebna, gdy zamek nie jest na środku albo szyld zewnętrzny jest grubszy od wewnętrznego.

Asymetria jest typowa dla drzwi wejściowych do mieszkań: od zewnątrz montuje się masywny szyld antywłamaniowy, od środka cieńszy szyld klamki. Wkładka symetryczna w takich drzwiach zwykle wystaje za bardzo z jednej strony albo chowa się z drugiej. Symetryczną łatwiej zamontować, bo nie da się jej odwrócić, ale nie zawsze da się nią spełnić zasadę 2-3 mm.

Jak wymienić wkładkę w drzwiach krok po kroku?

Wymiana najczęściej spotykanej wkładki z zabierakiem wymaga tylko wkrętaka krzyżakowego i nie trzeba przy niej zdejmować szyldu ani tarczy zamka.

1. Otwórz drzwi i odkręć śrubę mocującą na czole zamka, obracając przeciwnie do ruchu wskazówek zegara.
2. Włóż klucz i przekręć go o około 10-15 stopni, aż zabierak schowa się w obrysie korpusu. Wkładka powinna dać się wysunąć; jeśli stawia opór, delikatnie poruszaj kluczem, bez szarpania.
3. Zmierz wyjętą wkładkę od środka otworu na śrubę do obu końców i porównaj z pomiarami drzwi.
4. Wsuń nową wkładkę z włożonym kluczem, ustawiając zabierak tak, by nie blokował wsuwania.
5. Wkręć śrubę mocującą zgodnie z ruchem wskazówek zegara, do stabilnego osadzenia, bez zrywania gwintu.
6. Przed zamknięciem drzwi sprawdź kilka razy z obu stron, czy klucz gładko wchodzi, obraca się i wysuwa rygle. Dopiero potem zamknij drzwi i sprawdź, ile wkładka wystaje poza szyld.

Test przy otwartych drzwiach chroni przed zatrzaśnięciem się na zewnątrz z niedziałającą wkładką. Ile zajmuje cała operacja i od czego to zależy, opisujemy w tekście o tym, ile trwa wymiana zamka w drzwiach.

Jak dopasować zamek i wkładkę do drzwi?

Nowa wkładka musi pasować do kasety zamka, a nie tylko do grubości drzwi: liczy się typ napędu (zabierak lub zębatka), profil i długość. Przed zakupem sprawdź, jaki mechanizm ma obecna wkładka, bo wkładki zębatkowe są przeznaczone do konkretnych zamków wpuszczanych.

Do drzwi wejściowych wybieraj wkładkę o potwierdzonej klasie. Jak wyjaśnia poradnik Karolewscy o doborze wkładki bębenkowej, klasy wkładek określa norma PN-EN 1303, a wyższe klasy obejmują zabezpieczenia przed rozwierceniem, manipulacją wytrychem i bumpingiem. Wkładka do drzwi wewnętrznych zamontowana w drzwiach wejściowych obniża poziom zabezpieczenia niezależnie od tego, jak dobrze jest wymierzona.

Jeśli razem z wkładką myślisz o nowym zamku, zobacz, ile kosztuje dobry zamek do drzwi, a przy zleceniu prac fachowcowi sprawdź, ile kosztuje wymiana zamka w drzwiach wejściowych.

Jakie błędy powodują, że wkładka wystaje za bardzo?

Najczęściej wkładka wystaje, bo ktoś zmierzył tylko całkowitą długość, pominął grubość szyldu albo kupił rozmiar na oko.

• Pomiar samej długości C bez podziału na A i B: łączna długość się zgadza, ale jedna strona wystaje, a druga jest schowana.
• Odwrócenie wkładki asymetrycznej: dłuższa strona trafia na zewnątrz.
• Pominięcie grubości szyldu lub zmiana szyldu na grubszy bez zmiany wkładki.
• Kopiowanie wymiaru starej wkładki, która już była za długa.
• Pomiar od krawędzi otworu zamiast od osi śruby mocującej.
• Wliczanie gałki do długości wkładki.
• Zamówienie dłuższej wkładki pod zamek inteligentny bez sprawdzenia, że zapas ma być tylko po stronie wewnętrznej.

Lista kontrolna przed zamówieniem wkładki

• Zmierzone A i B od osi śruby mocującej, w milimetrach.
• Sprawdzone A + B = C.
• Zmierzona grubość szyldu po każdej stronie, także nowego, jeśli go wymieniasz.
• Opisane, który wymiar jest zewnętrzny, a który wewnętrzny.
• Po stronie zewnętrznej zapas najwyżej 2-3 mm; przy zamku inteligentnym 3-7 mm tylko od środka.
• Wybrany typ: klucz-klucz, z gałką (i po której stronie), półwkładka.
• Sprawdzony napęd (zabierak lub zębatka) i zgodność z kasetą zamka.
• Do drzwi wejściowych wkładka o potwierdzonej klasie wg PN-EN 1303.

Jak dbać o wkładkę po montażu?

Dobrze dobrana wkładka też wymaga konserwacji: do czyszczenia i smarowania używaj preparatów przeznaczonych do wkładek, np. na bazie grafitu lub PTFE, a nie oleju jadalnego czy gęstego smaru maszynowego, który zbiera brud i blokuje mechanizm. Gdy klucz zaczyna chodzić ciężko, nie przekręcaj go na siłę, bo może się złamać we wkładce; przetrzyj klucze i wyczyść wkładkę, a jeśli to nie pomoże, rozważ wymianę.
