Ile wody w podłogówce? Kalkulator zładu krok po kroku
Pojemność 1 metra rury PEX przy średnicach 16, 18 i 20 mm
Każdy metr bieżący rury mieści w sobie zaskakująco mało wody. Rura PEX 16×2,0 ma średnicę wewnętrzną 12 mm, co daje przekrój koła 113 mm² i objętość 0,113 l na metr. Przy rurze 18×2,0 (di = 14 mm) wchodzi już 0,154 l/mb, a w rurze 20×2,0 (di = 16 mm) 0,201 l/mb. To ważne, bo różnica między średnicami się kumuluje na każdym metrze pętli, a typowa podłogówka na 100 m² potrafi mieścić 700-1000 mb rury.

- Pojemność 1 metra rury PEX przy średnicach 16, 18 i 20 mm
- Rozstaw rur a zład wody na metr kwadratowy podłogówki
- Zład instalacji ogrzewania podłogowego dla 100 i 120 m²
- Dobór naczynia wzbiorczego i bufora do wielkości zładu
- Najczęstsze błędy przy liczeniu wody w podłogówce
Wzór jest prosty i warto go zapamiętać, bo pozwala zweryfikować każdy kalkulator online: V = π × (di/2)² × L. Wystarczy średnica wewnętrzna w metrach i długość w metrach, żeby wyliczyć litraż z dokładnością do mililitra. Najczęstszy błąd to branie średnicy zewnętrznej zamiast wewnętrznej wtedy wynik wychodzi zawyżony o 40-60% i cała instalacja wydaje się większa, niż jest.
| Średnica rury | Grubość ścianki | Średnica wewnętrzna | Pojemność 1 mb |
|---|---|---|---|
| 16×2,0 | 2,0 mm | 12 mm | 0,113 l |
| 18×2,0 | 2,0 mm | 14 mm | 0,154 l |
| 20×2,0 | 2,0 mm | 16 mm | 0,201 l |
Różnica między rurą 16 a 20 mm na każdym metrze to mniej więcej 0,09 litra niewiele, ale przy 800 mb robi się z tego już 72 litry. Dlatego przy większych powierzchniach wybór średnicy bezpośrednio przekłada się na litraż, a ten wpływa na dobór naczynia wzbiorczego, bufora i pompy obiegowej. Norma PN-EN 1264-4 reguluje wymiarowanie samych pętli, ale pojemność wodną trzeba liczyć samodzielnie na podstawie geometrii rury.
Warto też wiedzieć, że antydyfuzyjne warstwy EVOH w rurach PEX/AL/PEX nie zmieniają znacząco średnicy wewnętrznej tolerancja mieści się w 0,1 mm. Jeśli producent podaje konkretną średnicę wewnętrzną w karcie technicznej, lepiej użyć tej wartości niż obliczać ją z nominalnej. Czasem różnica 0,5 mm na średnicy wewnętrznej oznacza 3-4% więcej wody w instalacji, co przy małym zładzie ma znaczenie dla doboru naczynia wzbiorczego.
Rozstaw rur a zład wody na metr kwadratowy podłogówki

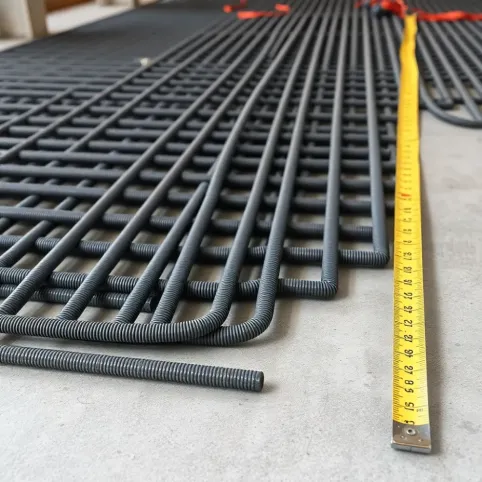

Rozstaw rur to nie tylko kwestia temperatury podłogi on bezpośrednio decyduje o tym, ile metrów bieżących rury wchodzi na każdy metr kwadratowy powierzchni. Przy rozstawie 10 cm w pętli mieści się około 10 mb rury na m², przy 12,5 cm 8 mb/m², przy 15 cm 6,7 mb/m², a przy 20 cm 5 mb/m². Każdy z tych metrów bieżących w rurze 16×2,0 to 0,113 l wody, więc litraż rośnie liniowo z gęstością ułożenia.
Przeliczając na litry na metr kwadratowy, rozstaw 10 cm daje 1,13 l/m², 12,5 cm 0,90 l/m², 15 cm 0,76 l/m², a 20 cm 0,57 l/m². Te liczby pokazują, dlaczego inwestorzy wybierający gęsty rozstaw dla stref brzegowych muszą liczyć się z większym zładem. Dom 120 m² z rozstawem mieszanym (10 cm przy oknach, 15 cm w środku) potrafi zmieścić 20-30% więcej wody niż dom ogrzewany wyłącznie w rozstawie 20 cm.
| Rozstaw rur | Mb rury / m² | Zład (rura 16×2,0) | Zład (rura 18×2,0) |
|---|---|---|---|
| 10 cm | 10,0 | 1,13 l/m² | 1,54 l/m² |
| 12,5 cm | 8,0 | 0,90 l/m² | 1,23 l/m² |
| 15 cm | 6,7 | 0,76 l/m² | 1,03 l/m² |
| 20 cm | 5,0 | 0,57 l/m² | 0,77 l/m² |
Praktyczny przypadek: pokój 25 m² z rozstawem 15 cm potrzebuje około 168 mb rury 16×2,0, czyli 19 litrów w samych pętlach. Ta sama powierzchnia w rozstawie 10 cm zużyje 250 mb i 28 litrów. Różnica 9 litrów na jednym tylko pokoju wydaje się niewielka, ale przy pięciu pokojach z rozstawem mieszanym na całym domu suma zaczyna mieć znaczenie przy doborze naczynia wzbiorczego.
Mechanizm jest prosty: gęstszy rozstaw zwiększa powierzchnię wymiany ciepła, ale kosztem większej pojemności wodnej i większego oporu hydraulicznego. Więcej wody w instalacji oznacza większą bezwładność cieplną podłogówka wolniej się nagrzewa i wolniej stygnie. To akurat zaleta, ale problem pojawia się, gdy pompa ciepła ma zbyt mały bufor i sprężarka tętni przy każdym cyklu grzewczym. Norma PN-EN 1264-2 dopuszcza rozstawy od 10 do 30 cm, ale dla typowych obciążeń 50-80 W/m² optymalny jest zakres 15-20 cm.
Przy projektowaniu warto doliczyć do wyniku naddatek na rury przesyłowe od rozdzielacza do kotłowni. Typowo to 10-20 mb rury zasilającej i 10-20 mb powrotnej, co przy średnicy 20×2,0 daje dodatkowe 4-8 litrów. Wielu wykonawców zapomina o tych odcinkach, bo schemat instalacji kończy się wizualnie na rozdzielaczu, a tymczasem fizyczna instalacja ciągnie się jeszcze kilka metrów dalej.
Zład instalacji ogrzewania podłogowego dla 100 i 120 m²
Dom 100 m² z podłogówką w rozstawie mieszanym (10 cm przy przeszkleniach, 15 cm w strefach wewnętrznych) mieści w pętlach 750-850 mb rury 16×2,0. Pojemność samych pętli to 85-96 litrów, ale do tego dochodzi osprzęt: rozdzielacz (~2 l), bufor pompy ciepła (50-80 l), wymiennik płytowy (1-3 l), rury przesyłowe (4-8 l) i drobnice jak zawory, filtry, odpowietrzniki (~1 l). Suma zładu całkowitego waha się od 110 do 125 litrów.
Wyliczenie dla 120 m² wymaga rozpisania krok po kroku, bo tu margines błędu rośnie. Przyjmijmy 80% powierzchni w rozstawie 15 cm (96 m² × 0,76 l/m² = 73 l) i 20% w rozstawie 10 cm (24 m² × 1,13 l/m² = 27 l). Suma w pętlach: 100 litrów. Do tego bufor 80 l, wymiennik 2 l, rury przesyłowe 6 l, rozdzielacz 3 l wychodzi 191 litrów. Jeśli zamiast rury 16×2,0 zastosowano 18×2,0, każdy z tych litraży rośnie o 36%, bo stosunek pól przekroju wynosi właśnie tyle.
| Element instalacji | Dom 100 m² | Dom 120 m² |
|---|---|---|
| Pętle grzewcze | 85-95 l | 95-105 l |
| Rury przesyłowe | 4-8 l | 5-10 l |
| Bufor / wymiennik | 50-80 l | 60-80 l |
| Rozdzielacz + osprzęt | 3-5 l | 3-5 l |
| Zład całkowity | 110-125 l | 160-200 l |
Te widełki pokazują, że każdy kalkulator podłogówki dający jedną liczbę bez marginesu jest podejrzany. Realna instalacja różni się od projektowej o kilkanaście procent długość podejść, straty ciśnienia, kształt pomieszczeń wpływają na faktyczny metraż rury. Wykonawca, który twierdzi, że „będzie 87 l", prawdopodobnie nie policzył rur przesyłowych i bufora, albo operuje na wyidealizowanym schemacie bez przeszkód w podłodze.
Dla porównania: dom 200 m² z buforem 100 l i rurą 18×2,0 w rozstawie 15 cm potrzebuje instalacji o zładzie 280-320 l. To już wartość, przy której standardowe naczynie wzbiorcze 18 l nie wystarczy potrzeba przynajmniej dwóch połączonych naczyń lub jednego 35-50 l. Pompa ciepła o mocy 12 kW wymaga minimalnego przepływu przez wymiennik, a zbyt mała objętość instalacji powoduje częste cykle sprężarki i szybsze zużycie.
Przy inwentaryzacji istniejącej instalacji najprościej zmierzyć zużycie wody podczas napełniania wiaderko i licznik przepływu pozwalają określić litraż z dokładnością do 2-3%. Ta metoda jest pewniejsza niż obliczenia teoretyczne, bo uwzględnia rzeczywistą długość rur i pojemność wszystkich komponentów. Wielu hydraulików stosuje ją rutynowo, zanim dobierze naczynie wzbiorcze warto poprosić o taki pomiar podczas rozruchu.
Dobór naczynia wzbiorczego i bufora do wielkości zładu
Naczynie wzbiorcze kompensuje wzrost objętości wody przy grzaniu każdy stopień Celsjusza powyżej punktu napełnienia dodaje około 0,035% objętości. Przy zładzie 150 l i różnicy temperatur 30°C (z 10°C na 40°C) przyrost wynosi 1,05%, czyli 1,6 litra. Naczynie o pojemności nominalnej 18 l ma ciśnienie wstępne 1,5 bar i maksymalne 3,0 bar, więc jego użyteczna pojemność to mniej więcej 8-10 l wystarczy, o ile dobrze dobrano ciśnienie wstępne.
Błąd w doborze naczynia objawia się szybko: zawór bezpieczeństwa zaczyna wypuszczać wodę przy każdym rozruchu pompy, a ciśnienie skacze między 1,2 a 2,8 bar. Przy zładzie powyżej 200 l standardowe naczynie przeponowe 18 l jest za małe potrzeba 24-35 l lub dwóch naczyń połączonych równolegle. Wzór na minimalną pojemność: V_naczynia = V_zład × ΔT × 0,035 / (1 − ciśnienie_wstępne / ciśnienie_maks). Dla 200 l zładu i standardowych ciśnień wychodzi około 24 litry.
Naczynie przeponowe 18 l
Pasuje do zładu 80-120 l przy typowych parametrach. Ciśnienie wstępne 1,5 bar, maksymalne 3,0 bar, użyteczna pojemność 8-10 l. Montaż na zasilaniu za pompą, z zaworem odcinającym.
Naczynie 35 l
Wymagane przy zładzie 200-300 l. Ciśnienie wstępne 1,5 bar, użyteczna pojemność 16-18 l. Większe gabaryty, ale stabilniejsza praca instalacji i brak zrzutów z zaworu bezpieczeństwa.
Bufor pompy ciepła to inna kategoria niż naczynie wzbiorcze on magazynuje energię cieplną, a nie kompensuje rozszerzalność. Producenci pomp ciepła wymagają minimalnej objętości bufora 10-15 l na każdy kW mocy grzewczej, czyli dla pompy 12 kW potrzeba 120-180 litrów. To wartość wynikająca z konieczności wydłużenia czasu pracy sprężarki powyżej 8-10 minut krótsze cykle powodują tętnienie i szybsze zużycie kompresora.
Rotametry na rozdzielaczu podłogowym wymagają precyzyjnego ustawienia przepływu na każdej pętli, bo inaczej część pomieszczeń się przechładza, a inne przegrzewa. Typowy zakres to 0,5-3 l/min na pętlę, a różnica między pętlą najkrótszą (50 mb) a najdłuższą (120 mb) sięga 0,5-1,0 l/min. Hydroniczna regulacja oparta na różnicy ciśnień działa poprawnie tylko wtedy, gdy rotametry są wyskalowane, a instalacja odpowietrzona w przeciwnym razie przepływy się rozjeżdżają po kilku dniach eksploatacji.
Pompa obiegowa musi pokonać opór hydrauliczny całej instalacji, a ten rośnie z liczbą pętli i ich długością. Dla domu 120 m² z 8-10 pętlami po 80-100 mb krzywa pompy powinna pokrywać zakres 0,8-1,2 m³/h przy podnoszeniu 2-3 m słupa wody. Pompa Grundfos UPS 25-60 lub Wilo Stratos PICO sprawdza się w typowych instalacjach podłogowych, ale przy zładzie powyżej 250 l warto rozważyć modele z regulacją ciśnienia proporcjonalnego, które lepiej reagują na zmiany przepływu.
Inhibitor korozji to kolejny element zależny od zładu producenci dawkują go na litraż instalacji, a nie na liczbę grzejników. Tabela dawek dla inhibitora na bazie fosforanów organicznych: 50 l zładu 0,5 l koncentratu, 100 l 1,0 l, 150 l 1,5 l, 200 l 2,0 l, 250 l 2,5 l. Przedawkowanie nie szkodzi, ale zwiększa koszt; niedodawkowanie prowadzi do korozji mosiężnych elementów rozdzielacza i osadzania się kamienia w wymienniku.
Najczęstsze błędy przy liczeniu wody w podłogówce
Pomijanie rur przesyłowych to numer jeden na liście pomyłek wykonawca liczy litraż pętli na rozdzielaczu i zapomina o odcinkach od rozdzielacza do kotłowni. Przy odległości 8 m i rurze 20×2,0 to dodatkowe 3,2 l na zasilaniu i 3,2 l na powrocie, razem 6,4 l. W dużym domu z rozdzielaczem na piętrze suma może sięgać 15-20 l, co zaburza dobór naczynia wzbiorczego.
BŁĄD: Mylenie średnicy zewnętrznej z wewnętrzną przy obliczaniu objętości. Rura 16 mm ma średnicę wewnętrzną 12 mm (przy ściance 2,0 mm), a przekrój wewnętrzny to zaledwie 56% pola przekroju zewnętrznego. Użycie średnicy 16 mm we wzorze daje wynik zawyżony o 78% zamiast 85 l wychodzi 151 l.
Brak korekty na glikol to kolejna pułapka. Roztwór glikolu propylenowego 30% ma gęstość 1,04 g/cm³ i współczynnik rozszerzalności cieplnej o 15% wyższy niż czysta woda. Przy tym samym litrażu nominalnym instalacja z glikolem potrzebuje naczynia wzbiorczego o 10-15% większego i wymaga korekty obliczeń o mnożnik 1,05-1,10. Norma PN-EN 14868 reguluje dobór inhibitorów do instalacji wodnych, ale nie uwzględnia specyfiki glikolu trzeba stosować wytyczne producenta.
Niedoszacowanie długości podejść wynika z idealizacji projektu. W rzeczywistości rura musi ominąć słupki, kanały wentylacyjne, strefy z meblami wpuszczanymi w podłogę, a każde takie ominięcie dodaje 2-5 mb. Praktyczna reguła: do wyniku teoretycznego dolicz 10-15% naddatku, zanim przemnożysz przez litraż na metr. Bez tej korekty kalkulator podłogówki pokazuje wartość o 10-20% za niską.
WSKAZÓWKA: Przy rozruchu instalacji zmierz faktyczny litraż wodomierzem lub wiaderkiem o znanej pojemności. Porównaj z obliczeniami różnica powyżej 15% oznacza błąd w założeniach projektowych.
Brak uwzględnienia glikolu w obliczeniach objętości prowadzi do sytuacji, w której instalacja zimą zamarza w nieogrzewanej kotłowni. Glikol propylenowy obniża temperaturę zamarzania proporcjonalnie do stężenia 25% roztwór chroni do -10°C, 35% do -15°C, 40% do -20°C. Przy stężeniu 30% objętość roztworu w instalacji jest o 4% większa niż czystej wody, a współczynnik rozszerzalności cieplnej rośnie o 12% oba te parametry trzeba uwzględnić przy doborze naczynia wzbiorczego.
Pominięcie pojemności bufora i wymiennika płytowego to błąd kosztowny przy pompach ciepła. Wymiennik płytowy ze stali nierdzewnej o powierzchni 0,5 m² mieści 1,5-2,5 l, ale bufor 200 l to dwie trzecie zładu całej instalacji. Kalkulator, który uwzględnia tylko pętle grzewcze, pokaże 100 l zamiast 300 l i naczynie wzbiorcze 8 l zamiast 35 l. Konsekwencja: zawór bezpieczeństwa wyrzuca wodę przy każdym grzaniu.
BŁĄD: Zakładanie stałej średnicy rury w całej instalacji. Rozdzielacz podławkowy ma wyjścia 16 lub 18 mm, ale rury przesyłowe do kotłowni to często 20, 25 lub nawet 32 mm. Różnica pojemności na metrze sięga 100% jeśli 20 mb instalacji wykonano rurą 32×3,0 (di = 26 mm), to 10,6 l zamiast zakładanych 2,3 l.
Nieprawidłowe ciśnienie wstępne naczynia wzbiorczego to przyczyna 80% problemów z instalacjami podłogowymi. Ciśnienie wstępne powinno być równe ciśnieniu statycznemu instalacji plus 0,3 bar dla domu parterowego to 1,5 bar, dla domu z piętrem 1,8-2,0 bar. Zbyt niskie ciśnienie wstępne powoduje, że naczynie nie ma zapasu objętości; zbyt wysokie przeponę ściska do granic i zawór bezpieczeństwa otwiera się przy każdym cyklu grzewczym.
Wreszcie brak dokumentacji powykonawczej. Po napełnieniu instalacji warto zapisać faktyczny litraż, ciśnienie wstępne naczynia, ustawienia rotametrów i temperaturę wody. Te dane są bezcenne przy regulacji, serwisie pomp ciepła i odpowietrzaniu po kilku sezonach. Inwestor, który je ma, unika kosztownych wizyt serwisantów z manometrami i szukania przyczyny „dlaczego jedno pomieszczenie nie dogrzewa".
Wykonaj obliczenia dla swojej instalacji w kalkulatorze poniżej wprowadź powierzchnię, rozstaw i średnicę rury, a otrzymasz szacunkowy zład i rekomendowaną pojemność naczynia wzbiorczego.
Kalkulator zładu wody w instalacji ogrzewania podłogowego
Źródła danych i normy: PN-EN 1264-4 (Ogrzewanie podłogowe instalacja), PN-EN 14868 (Ochrona przed korozją w instalacjach wodnych), PN-B-02414 (Instalacje grzewcze wymagania), materiały techniczne producentów rur PEX, wytyczne producentów pomp ciepła dotyczące minimalnej objętości bufora. Karty techniczne dostępne na stronach producentów systemów ogrzewania podłogowego (Uponor, Rehau, Wavin, TECE).
