Oświetlenie schodowe 2026: samodzielny montaż bez remontu

Wybór sterownika i komponentów do oświetlenia schodowego

Decydując się na instalację oświetlenia schodowego, najpierw trzeba zrozumieć, że sercem całego systemu jest sterownik. To niewielkie urządzenie decyduje o tym, czy światło będzie reagować na ruch, czy może włączać się o określonych porach, albo płynnie ściemniać podczas schodzenia. Wybór odpowiedniego sterownika zależy przede wszystkim od tego, ile stopni masz do oświetlenia i jaką funkcjonalność chcesz uzyskać.

• Wybór sterownika i komponentów do oświetlenia schodowego
• Montaż taśm LED i profili na schodach krok po kroku
• Integracja czujników ruchu z systemem oświetlenia schodowego
• Bezpieczne podłączenie i testowanie oświetlenia schodowego
• Pytania i odpowiedzi Instalacja oświetlenia schodowego

Do najpopularniejszych rozwiązań należą sterowniki obsługujące czujniki ruchu PIR, które reagują na zmiany temperatury w polu widzenia. Ich zasięg detection wynosi zazwyczaj od 2 do 5 metrów, a kąt widzenia sięga 120 stopni, co pozwala objąć całą szerokość biegu schodowego. Minusem PIR jest wrażliwość na przeciągi i gwałtowne zmiany temperatury w pomieszczeniu stąd warto rozważyć modele z funkcją opóźnienia wyłączenia ustawianą w zakresie od 10 sekund do nawet 10 minut.

Alternatywą są ultradźwiękowe czujniki obecności, które mierzą echo fal akustycznych i nie reagują na ruch powietrza. Sprawdzają się lepiej w zamkniętych klatkach schodowych, gdzie wentylacja generuje niewielki ruch powietrza. Ich wadą jest wyższa cena dobrej klasy czujnik ultradźwiękowy kosztuje od 80 do 150 złotych więcej niż PIR o comparable detection range.

Taśmy LED a moduły dyskretne co wybrać na schody

Taśmy LED to najczęściej wybierane źródło światła w instalacjach schodowych ze względu na prostotę montażu i elastyczność kształtu. Podstawowa różnica między taśmami polega na gęstości diod na metrze bieżącym standardowe warianty to 30, 60 lub 120 diod na metr. Im gęściej rozmieszczone diody, tym równomierniejsze światło, ale też większy pobór prądu i konieczność lepszego odprowadzania ciepła.

Przy montażu pod stopniami schodów zalecam taśmy o gęstości 60 diod/m, ponieważ zapewniają one komfortowe oświetlenie każdego stopnia bez efektu widocznych punktów świetlnych. Taśmy 120-diodowe generują zbyt intensywne światło punktowe, które może oślepiać osoby schodzące, zwłaszcza w nocy, kiedy źrenica jest rozszerzona. Pobór mocy takiej taśmy wynosi około 14 watów na metr bieżący, co przy 15-stopniowej klatce schodowej daje łącznie 210 watów warto o tym pamiętać przy doborze zasilacza.

Moduły dyskretne, czyli pojedyncze diody w obudowie montowane co kilka centymetrów, sprawdzają się w przypadku szerokich stopni powyżej 120 centymetrów. Wówczas taśma LED mogłaby generować nierównomierny cień na środku stopnia. Moduły montuje się w równych odstępach, tworząc efekt punktowego oświetlenia, który jest bardzo dekoracyjny, ale wymaga precyzyjnego planowania rozmieszczenia.

Dobór zasilacza i okablowania

Zasilacz do oświetlenia schodowego LED musi dostarczać napięcie 12V lub 24V DC, w zależności od wybranej taśmy. Napięcie 24V jest korzystniejsze przy dłuższych odcinkach kabli, ponieważ redukuje spadki napięcia. Podczas instalacji na schodach, gdzie kable prowadzą wzdłuż całego biegu, różnica potencjałów na końcu linii może sięgać nawet 1-2 woltów przy zastosowaniu taśmy 12V i przekroju przewodu 0,75 mm² na odcinku 15 metrów.

Przekrój przewodów oblicza się według wzoru: spadek napięcia = (2 × długość × prąd × oporność właściwa) / pole przekroju przewodu. Dla miedzi oporność właściwa wynosi 0,0178 Ω·mm²/m. Przy obciążeniu 210 watów i napięciu 12V prąd wynosi 17,5 ampera, więc przy 15-metrowym odcinku i dopuszczalnym spadku 0,5V potrzebny przekrój to około 1,5 mm². To znacznie więcej niż standardowy przewód sieciowy 0,75 mm² stosowany w domowych instalacjach oświetleniowych.

Błąd projektowy: wiele gotowych zestawów do oświetlenia schodowego zawiera zasilacze 12V o mocy 60W z kompletem przewodów 0,5 mm². Przy 15-stopniowej klatce schodowej taśma pobiera 150-180 watów, więc zasilacz będzie przeciążony, a przewody przegrzewać się mogą pod obciążeniem bliskim maksymalnemu.

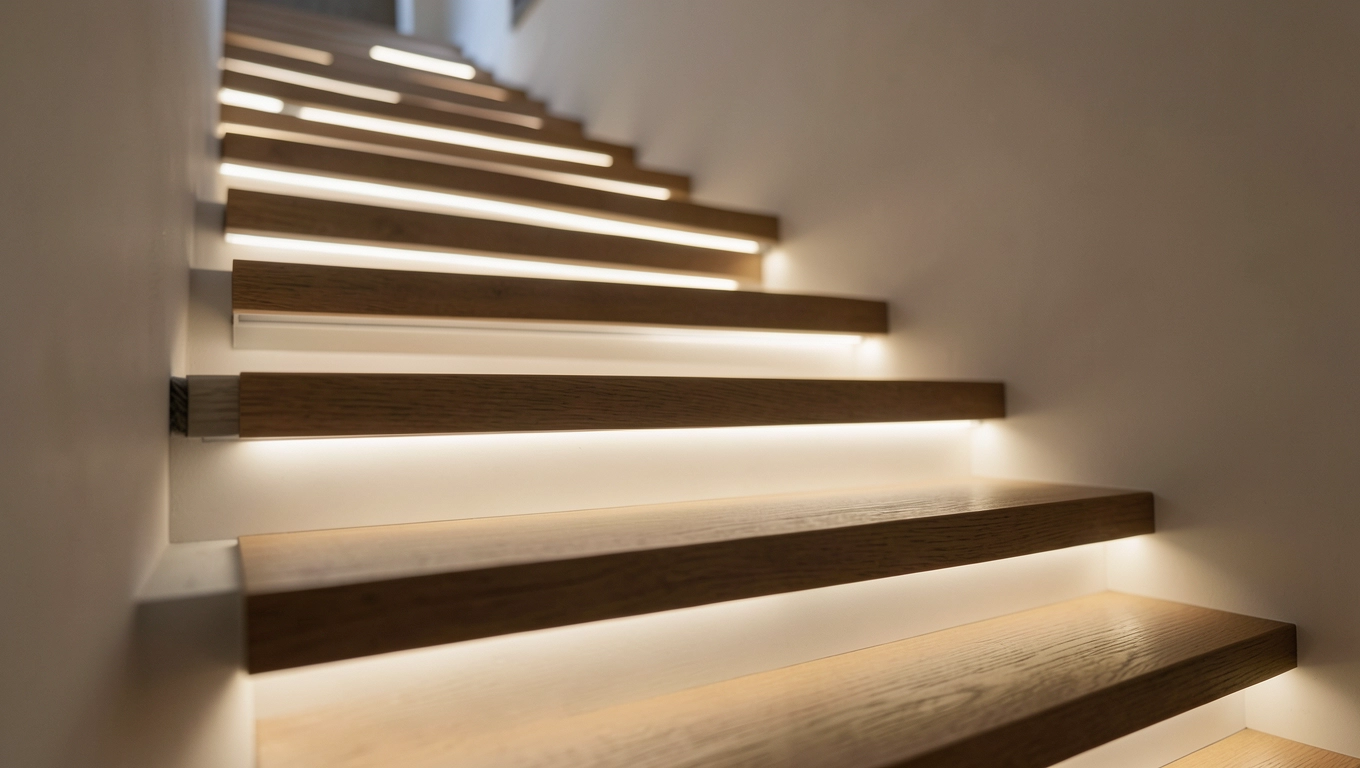

Montaż taśm LED i profili na schodach krok po kroku

Najskuteczniejsza metoda montażu oświetlenia schodowego zakłada umieszczenie źródła światła pod przednią krawędzią każdego stopnia, skierowane ku podstopnicy. Dzięki temu światło pada na powierzchnię stopnia pod kątem, co tworzy efekt delikatnego żłobienia bez generowania olśnienia. Odległość od krawędzi frontowej stopnia do środka taśmy powinna wynosić od 2 do 4 centymetrów wartość optymalna zależy od głębokości stopnia.

Przed przystąpieniem do montażu należy dokładnie zmierzyć szerokość każdego stopnia, ponieważ w starszych budynkach wymiary mogą się różnić nawet o kilka centymetrów między kolejnymi stopniami. Taśma LED tnie się wyłącznie w wyznaczonych miejscach oznaczonych symbolicznie nożyczkami zazwyczaj co 5 centymetrów dla taśmy 12V i co 10 centymetrów dla taśmy 24V. Przypadkowe przecięcie poza oznaczeniem prowadzi do uszkodzenia obwodu.

Przygotowanie powierzchni i profili alumnizowych

Podłoże pod taśmę LED musi być suche, odtłuszczone i wolne od kurzu. Taśmy samoprzylepne 3M, którymi producent zazwyczaj wykańcza spód taśmy LED, tracą przyczepność w temperaturze poniżej 10°C oraz na powierzchniach tłustych. Najlepszą przyczepność uzyskuje się przy temperaturze montażu między 18 a 25°C. W przypadku schodów drewnianych lub lakierowanych warto dodatkowo zabezpieczyć taśmę silikonem sanitarnym nakładanym punktowo co 20 centymetrów.

Profile aluminiowe pełnią w instalacji schodowej podwójną funkcję: mechanicznej osłony taśmy LED przed uszkodzeniami i radiatora odprowadzającego ciepło. Diody LED tracą wydajność świetlną wraz ze wzrostem temperatury junction przy 80°C strumień świetlny spada nawet o 20% w porównaniu z nominalnymi warunkami pracy. Profile montuje się za pomocą wkrętów lub kleju montażowego, przy czym klej daje elastyczność demontażu, ale wymaga pełnego utwardzenia przed obciążeniem mechanicznych połączeń.

Wysokość montażu profili pod stopniami schodów nie jest przypadkowa. Standardowo przyjmuje się odległość od przedniej krawędzi stopnia między 2 a 4 centymetrami w kierunku podstopnicy. Wyższe umiejscowienie powoduje, że światło oświetla głównie podstopnicę zamiast powierzchni chodzącej stopnia, co jest nieefektywne. Niższe umiejscowienie może prowadzić do uszkodzenia taśmy przez obcas lub mechaniczne uderzenie przy zamiataniu schodów.

Montaż prowadzenia kabli i łączenia sekcji

Okablowanie między kolejnymi stopniami prowadzi się najczęściej wnęką przy bocznej ścianie schodów lub specjalnie wykonanym rowkiem cieszyńskim. Przy montażu w istniejącym budynku bez rewizji najwygodniejsze jest prowadzenie przewodów pod poręczą lub w szczelinie między podstopnicą a boczną belką konstrukcyjną. Dla taśm 24V dopuszczalna długość pojedynczego odcinka między punktami zasilania wynosi do 10 metrów bez widocznych różnic jasności przy taśmach 12V limit ten spada do 5 metrów.

Połączenia elektryczne wykonuje się za pomocą złączek nc250 lub kompresowych zaciskanych, które zapewniają trwały kontakt galwaniczny. Lutowanie jest bardziej niezawodne, ale wymaga wprawy i odpowiedniego topnika. Niedopuszczalne jest łączenie przewodów przez skręcanie ich końcówek bez dodatkowego zabezpieczenia takie połączenia generują punkty styku o wysokiej rezystancji, które przegrzewają się pod obciążeniem i mogą prowadzić do pożaru.

Praktyczna wskazówka: przed ostatecznym zamontowaniem taśm warto ułożyć je na sucho i włączyć system na kilka godzin, obserwując czy żaden odcinek nie nagrzewa się nadmiernie. Lokalne przegrzewanie się taśmy objawia się żółknięciem podłoża to sygnał, że dany odcinek ma słaby kontakt elektryczny lub jest zasilany zbyt długim przewodem.

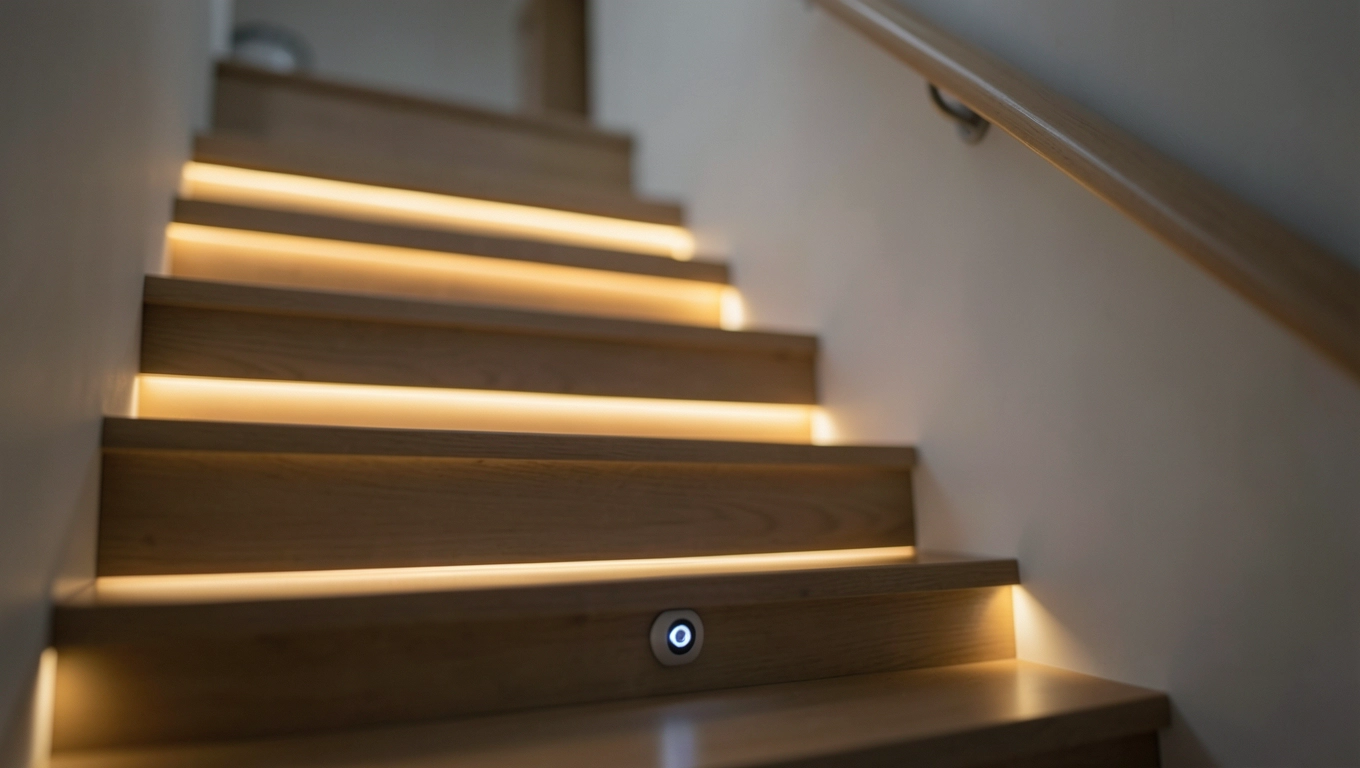

Integracja czujników ruchu z systemem oświetlenia schodowego

Integracja czujników ruchu z oświetleniem schodowym wymaga przemyślenia lokalizacji detektorów względem stref ruchu. Czujnik PIR montowany u góry schodów wykrywa ruch osoby wchodzącej z góry, natomiast osoba schodząca od dołu pozostaje niezauważona, dopóki nie dotrze do szczytu biegu. Najlepsze pokrycie uzyskuje się instalując dwa czujniki po jednym na każdym końcu biegu schodowego oraz ustawiając parametr „czas działania" na wartość około 30 sekund, aby światło nie wyłączyło się podczas gdy ktoś jeszcze znajduje się na schodach.

Nowoczesne sterowniki schodowe oferują funkcję sekwencyjnego włączania oświetlenia światło zapala się stopniowo wzdłuż biegu schodowego, podążając za osobą. Efekt taki uzyskuje się dzięki temu, że sterownik analizuje sygnał z czujnika i włącza kolejne sekcje z opóźnieniem 200-400 milisekund. Technicznie mechanizm polega na tym, że sygnał z czujnika inicjuje sekwencję włączania, a każdy kolejny stopień otrzymuje sygnał z opóźnieniem realizowanym przez układ czasowy mikrokontrolera.

Konfiguracja czułości i stref detekcji

Czułość czujnika PIR wyrażona w lumenach reguluje się potencjometrem na obudowie zbyt wysoka powoduje wyzwalanie przez domowe zwierzęta lub przeciągi, zbyt niska nie rejestruje powolnego ruchu. Dla schodów w domu jednorodzinnym optymalna czułość wynosi około 500-800 lumenów, co odpowiada sile ludzkiego ciała jako źródła promieniowania podczerwonego o temperaturze około 37°C. Zwierzęta domowe generują mniejszy sygnał cieplny ze względu na niższą temperaturę ciała i mniejszą powierzchnię.

Strefa detekcji czujnika zależy od kąta widzenia soczewki Fresnela. Standardowe soczewki oferują kąty 90°, 120° lub 180°. Przy kącie 90° czujnik tworzy wąską strefę_detection, idealną na wąskich schodach, gdzie chcemy wykrywać ruch tylko bezpośrednio przed czujnikiem. Kąt 120° sprawdza się na szerokich biegach, natomiast 180° stosuje się rzadziej ze względu na ryzyko wykrywania ruchu z pomieszczeń przyległych.

Wysokość montażu czujnika determinuje zasięg_detection w płaszczyźnie poziomej. Przy wysokości sufitu 2,5 metra czujnik PIR montowany na tej wysokości wykrywa ruch w promieniu około 4 metrów dla soczewki o kącie 120°. Wartość ta zmniejsza się przy montowaniu czujnika niżej lub przy zastosowaniu soczewki węższej. Dla schodów o wysokości kondygnacji 3 metrów optymalna wysokość czujnika to 2-2,2 metra nad poziomem podłogi dolnego pomieszczenia.

Integracja z systemami inteligentnego domu

Współczesne sterowniki oświetlenia schodowego obsługują protokoły komunikacyjne takie jak WiFi, Zigbee czy Z-Wave, co pozwala na integrację z systemami inteligentnego domu. Sterowanie głosowe przez Asystenta Google lub Alexę wymaga mostka komunikacyjnego obsługującego dany protokół dla Zigbee potrzebny jest Hub Zigbee, dla Z-Wave odpowiedni kontroler centralny.

Automatyzacje w systemach inteligentnego domu pozwalają na tworzenie scen według pory dnia. Scena „nocna" może uruchamiać oświetlenie schodowe z intensywnością 20% maksymalnej mocy, zaledwie sygnalizując obecność, podczas gdy scena „dzienna" włącza pełną jasność. Wartość minimalnego natężenia oświetlenia schodowego regulowanego normą PN-EN 12464-1 dla ciągów komunikacyjnych wynosi 100 luksów, co w praktyce odpowiada taśmie LED o mocy około 4 watów na metr pracującej z przepuszczalnością klosza.

Rozważając instalację czujników z integracją IoT, sprawdź czy producent zapewnia aktualizacje firmware'u. Systemy oświetleniowe połączone z internetem wymagają regularnych łatek bezpieczeństwa, podobnie jak komputery brak wsparcia producenta po 2-3 latach od premiery modelu to sygnał ostrzegawczy.

Bezpieczne podłączenie i testowanie oświetlenia schodowego

Bezpieczne podłączenie instalacji schodowej zaczyna się odanalizy obciążenia istniejącej linii elektrycznej. Standardowe obwody oświetleniowe w Polsce zabezpieczone są bezpiecznikami topikowymi lub wyłącznikami automatycznymi B10 lub B16, co oznacza odpowiednio 10A i 16A maksymalnego obciążenia ciągłego. Instalacja oświetlenia LED o mocy 200W na napięciu 12V generuje prąd 16,6 ampera, co przy napięciu 230V na wejściu zasilacza daje zaledwie 0,87 ampera znacznie poniżej limitu obwodu.

Problem pojawia się przy długości okablowania i spadkach napięcia. ZasilaczImpulsowy przekształca napięcie sieci 230V AC na napięcie stałe 12V lub 24V DC. Sprawność typowego zasilacza LED wynosi 85-90%, co oznacza, że przy obciążeniu 200W sam zasilacz pobiera z sieci około 235W. Reszta energii zamienia się w ciepło, które musi być odprowadzone przez obudowę zasilacza. Wentylacja zabudowyana szafki lub wnęki może prowadzić do przegrzewania się zasilacza i skrócenia jego żywotności.

Schemat połączeń i zabezpieczeń

Schemat ideowy instalacji schodowej składa się z trzech głównych elementów: bezpiecznika sieciowego, zasilacza impulsowego i sterownika z czujnikami. Bezpiecznik sieciowy montuje się w rozdzielni głównej i dobiera tak, aby chronił przewód przed przeciążeniem przy przewodzie 1,5 mm² maksymalny bezpiecznik to B10, co zapewnia marge bezpieczeństwa przy obciążeniu rzędu 200W.

ZasilaczImpulsowy montuje się najlepiej w dobrze wentylowanym miejscu, minimum 10 centymetrów od źródeł ciepła i z przestrzenią minimum 5 cm wokół obudowy do swobodnej cyrkulacji powietrza. Przy mocy zainstalowanej powyżej 100W warto rozważyć zasilacz z wentylatorem wymuszonym lub model o mocy wyższej o 20% od teoretycznego zapotrzebowania, co obniża obciążenie termiczne i wydłuża żywotność.

Połączenie przewodów DC między zasilaczem a sterownikiem realizuje się przewodami o przekroju minimum 1,5 mm² przy długości do 5 metrów. Przewody cieńsze generują nadmierne straty mocy i nagrzewają się. Dla taśm 24V można stosować przewody cieńsze ze względu na mniejszy prąd przy tej samej mocy przy 200W i napięciu 24V prąd wynosi 8,3 ampera, co przy przekroju 0,75 mm² daje dopuszczalną długość do 8 metrów bez przekroczenia normy spadku napięcia 3%.

Testowanie i uruchomienie systemu

Po zakończeniu montażu mechanicznego i przed podłączeniem do sieci elektrycznej należy przeprowadzić test ciągłości wszystkich połączeń za pomocą multimetru w trybie pomiaru rezystancji. Każde połączenie powinno wykazywać rezystancję bliską zeru wartości powyżej 1 oma świadczą o słabym styku. Następnie mierzy się rezystancję izolacji między przewodami fazowym a neutralnym powinna przekraczać 2 megaomy.

Test funkcjonalny rozpoczyna się od włączenia systemu bez obciążenia zasilacz powinien uruchomić się bezgłośnie, bez piszczenia lub trzasków charakterystycznych dla uszkodzonych kondensatorów. Po 30 sekundach bez obciążenia podłącza się taśmy LED i obserwuje czy światło jest równomierne na całej długości. Nierównomierność jasności między początkiem a końcem biegu świadczy o zbyt dużym spadku napięcia konieczne jest wzmocnienie zasilania lub zmiana sposobu prowadzenia kabli.

Ostatnim etapem testowania jest kalibracja czujników ruchu w rzeczywistych warunkach użytkowania. Podczas testu należy przejść schody kilkanaście razy różnymi temami, symulując normalne użytkowanie. Czujnik powinien reagować na każde przejście i wyłączać się po ustawionym czasie opóźnienia. Jeśli system wyzwala się spontanicznie w obecności zwierząt lub przeciągów, należy zmniejszyć czułość lub zmienić pozycję czujnika.

UWAGA: wszelkie prace przy instalacji elektrycznej niskiego napięcia powyżej 50V należy wykonywać przy wyłączonym napięciu sieciowym. Przed przystąpieniem do jakichkolwiek połączeń sprawdź obecność napięcia próbnikiem nieelektrycznym warunek konieczny, nie opcja.

Kompletna instalacja oświetlenia schodowego wykonana zgodnie z powyższymi zasadami powinna działać bezawaryjnie przez 5-7 lat przy standardowym użytkowaniu. Kluczem do trwałości jest dobór jakościowych komponentów tanie zasilaczeImpulsowe często zawierają kondensatory o skróconej żywotności, które zaczynają szwankować po 12-18 miesiącach. Inwestycja w sprawdzone komponenty zwraca się wielokrotnie w postaci bezproblemowej eksploatacji i braku kosztów serwisowych.
