Jak narysować schody od przodu w kilku krokach
Schody widziane z przodu potrafią zmylić nawet osoby z wprawną ręką, bo wszystkie stopnie wyglądają jak nałożone na siebie prostokąty o malejącej wysokości. Kluczem nie jest talent, lecz zrozumienie dwóch rzeczy: jak działa perspektywa jednozbieżnikowa i dlaczego wzór 2h + s = 60-65 cm decyduje o wiarygodności każdego szkicu. Poniżej znajdziesz konkretną ścieżkę od pierwszej linii na kartce po gotowy rysunek, który wygląda jak kadrowany widok z klatki schodowej.
- Linie perspektywy w rysunku schodów od przodu
- Proporcje stopni i balustrady na rysunku z przodu
- Najczęstsze błędy przy rysowaniu schodów od przodu

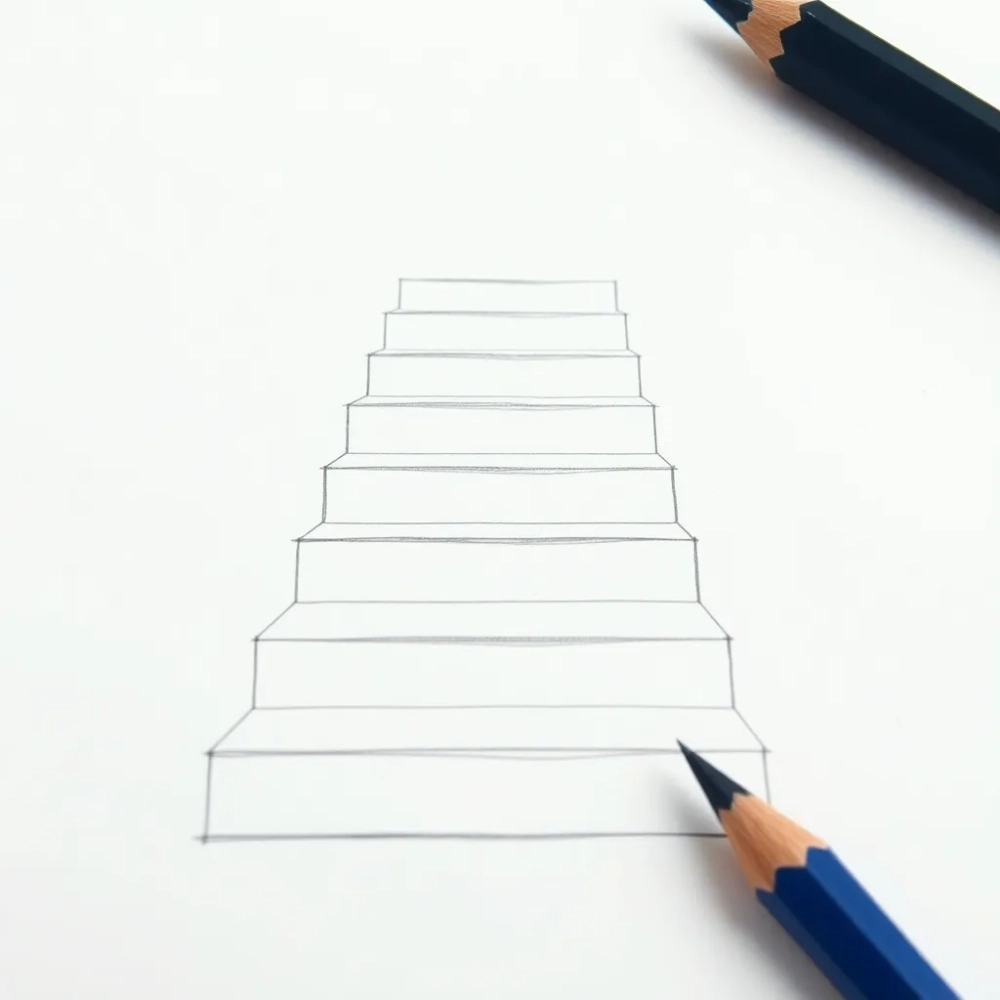

Linie perspektywy w rysunku schodów od przodu
Front schodów to widok, w którym oko stoi dokładnie naprzeciwko biegu i patrzy na niego jak na dekorację podświetlaną jednym źródłem światła. Perspektywa jednozbieżnikowa sprawdza się tu lepiej niż dwuzbieżnikowa, ponieważ wszystkie krawędzie stopni uciekają do jednego punktu zbiegu na horyzoncie. To uproszczenie daje efekt głębi bez rysowania skomplikowanych elips, których i tak nie widać gołym okiem w tak wąskim kadrze.
Zacznij od narysowania linii horyzontu na wysokości wzroku osoby stojącej pół stopnia niżej niż najniższy schodek. Ustal jeden punkt zbiegu mniej więcej na środku rysunku, a potem poprowadź od niego dwie ukośne linie wyznaczające zewnętrzne krawędzie policzków. Gdy te dwie proste już są, każdy kolejny stopień wpisujesz między nie jak klin w ramę, dzięki czemu konstrukcja sama pilnuje proporcji.
Głębokość stopni oznacza się poziomymi kreskami cofającymi się w stronę punktu zbiegu. Ich odstępy maleją w postępie geometrycznym, bo mózg interpretuje malejącą szerokość kątową jako coraz dalszy obiekt. Najprostszy sposób: narysuj pierwszych pięć stopni w rzucie prostokątnym, a potem przerysuj je na front z zachowaniem proporcji 3:1, czyli głębokość do wysokości podstopnia.
Linie pomocnicze rysuj ołówkiem twardości HB lub 2H, żeby łatwo je wymazać gumką chlebową, która nie rozmazuje grafitu. Dopiero gdy cała geometria trzyma się kupy, obrysowuj kontury miękkim ołówkiem 2B albo cienkopisem 0,3 mm. Taka kolejność chroni przed sytuacją, w której piękna kreska biegnie obok rzeczywistej krawędzi i trzeba ją potem zamalowywać korektorem.
Proporcje stopni i balustrady na rysunku z przodu
Wzór Blondela, znany też jako 2h + s, porządkuje relację między wysokością podstopnia a szerokością stopnia. Dla człowieka o wzroście 170-185 cm komfortowe wartości mieszczą się między 60 a 65 cm, co oznacza, że przy stopniu 25 cm podstopień powinno mieć 17,5 cm, a przy 28 cm już tylko 15 cm. Wpisz tę zależność w szkic, bo inaczej schody wyglądają jak drabina albo jak pochylnia.
Na rysunku z przodu grubość policzka dobieraj do skali: 4 cm przy rzucie 1:10, czyli 4 mm na kartce A4. Jeśli linia policzka ma tylko 2 mm, schody wyglądają na kartonowe i nie udźwigną ciężaru wizualnego balustrady. Balustrada z kolei rządzi się własną geometrią: słupek 8×8 cm, poręcz 4×8 cm w przekroju, tralki co 10-12 cm światła, żeby dziecko nie wsadziło głowy.
Wysokość balustrady w budynku mieszkalnym wynosi co najmniej 90 cm, a jeśli schody mają ponad 12 metrów biegu, normy PN-EN 1991-1-1 podnoszą ją do 100 cm. Na rysunku z przodu przekłada się to na 9 mm przy skali 1:10. Zapomnienie o tym detalu wygląda niewinnie, ale w rzeczywistości oznacza brak odbioru budowlanego, bo inspektor nadzoru inwestorskiego sprawdza właśnie takie parametry.
| Element | Wymiar rzeczywisty | Wymiar na szkicu 1:10 | Uwaga |
|---|---|---|---|
| Podstopień | 17-18 cm | 17-18 mm | Wzór 2h + s = 60-65 cm |
| Stopień (głębokość) | 25-28 cm | 25-28 mm | Wygodny chód dorosłego |
| Policzek | 4 cm | 4 mm | Grubość konstrukcyjna |
| Słupek balustrady | 8×8 cm | 8×8 mm | Kwadrat w przekroju |
| Poręcz | 4×8 cm | 4×8 mm | Zaokrąglona krawędź górna |
| Prześwit między tralkami | max 10-12 cm | 10-12 mm | Bezpieczeństwo dzieci |
| Wysokość balustrady | 90-100 cm | 90-100 mm | PN-EN 1991-1-1 |
Proporcje poręczy najłatwiej sprawdzić, rysując ją jako prostokąt o stosunku boków 1:2, bo taka forma powtarza się w klasycznych schodach dębowych i jesionowych. Gdy ktoś wpisuje balustradę o przekroju kwadratowym, schody natychmiast zyskują industrialny charakter, który rzadko pasuje do wnętrza z boazerią. Zmiana proporcji to najszybszy sposób korekty stylistycznej bez ruszania konstrukcji.
Najczęstsze błędy przy rysowaniu schodów od przodu
Pierwszy grzech początkujących to brak horyzontu i punktu zbiegu. Bez nich każdy stopień wygląda jak niezależna figura geometryczna i całość sprawia wrażenie dekoracji z Bauhausu, a nie architektury. Horyzont to ta niewidzialna linia, do której zbiegają się wszystkie krawędzie biegnące w głąb, a punkt zbiegu to miejsce, w którym horyzont przecina oś widzenia.
Drugi błąd to nierówne podstopnie, czyli klasyczny efekt domina: jeden stopień wyższy o 5 mm i cały rytm się sypie. W realnych schodach różnica 5 mm między sąsiednimi stopniami potrafi kosztować mandat przy odbiorze, bo norma dopuszcza odchyłkę 5 mm na całym biegu, nie na pojedynczym stopniu. Na szkicu widać to jako drobny zygzak, który ludzkie oko wyłapuje szybciej niż deklarowaną wartość liczbową.
Trzecia pułapka to zbyt wąska balustrada w rysunku, która sugeruje lekką konstrukcję stalową, podczas gdy w rzeczywistości ma być drewniana. Balustrada drewniana potrzebuje masy wizualnej, bo inaczej wnętrze traci ciepło. Rysunek z cienką kreską prowokuje wykonawcę do zastosowania profili aluminiowych, a tych potem nie da się ukryć nawet najlepszą farbą.
Czwarty błąd to brak strzałki kierunku wchodzenia. Bez niej projektant nie wie, czy schody prowadzą z parteru na piętro czy odwrotnie, a to zmienia projekt balustrady i oświetlenia. Strzałka to jeden symbol, który zajmuje 10 sekund rysowania, a ratuje 10 godzin konsultacji telefonicznych.
Piąty problem to ignorowanie normy PN-EN 1991-1-1 dotyczącej wysokości w świetle nad głową, która wynosi minimum 205 cm. Na rysunku z przodu przekłada się to na 20,5 mm w skali 1:10. Zbyt niski strop górny oznacza konieczność pochylania się na najwyższym stopniu, co na szkicu widać jako brakujące 2-3 mm między głową użytkownika a stropem.
Rzut z góry jako uzupełnienie widoku frontowego
Widok z przodu pokazuje proporcje, ale milczy o kształcie biegu w planie. Dlatego profesjonalny szkic zawsze zawiera rzut z góry obok widoku frontowego, bo dopiero te dwa ujęcia razem pozwalają policzyć liczbę stopni i wybrać rodzaj zabiegu. Rzut rysuj jako prostokąt otworu stropowego z liniami policzków w środku i strzałką kierunku wchodzenia przy pierwszym stopniu.
Na rzucie oznacz literą X miejsce zabiegu, literą P podest, a strzałką kierunek marszu. Te trzy symbole to język, który czyta każdy projektant bez dodatkowych wyjaśnień. Bez nich odbiorca szkicu musi zgadywać, co autor miał na myśli, a to zawsze kończy się telefonem z pytaniem, które mogło być od razu rozwiązane na rysunku.
| Rodzaj zabiegu | Kiedy wybrać | Symbol na szkicu | Typowy kąt |
|---|---|---|---|
| Standardowy 90° | Wąska klatka schodowa | X | 90° |
| Anglo-amerykański | Duża powierzchnia, efektowny wygląd | X + podest | 180° |
| Azjatycki (spiralny) | Minimalna powierzchnia zabudowy | Spirala | 360° |
| Z podestem pośrednim | Bardzo wysoka kondygnacja | P | 180° + 180° |
Kalkulator wzoru 2h + s w praktyce
Wzór Blondela pozwala w 30 sekund sprawdzić, czy szkic trzyma się fizyki chodu. Gdy wysokość kondygnacji wynosi 290 cm, a podstopień ma 17 cm, liczba stopni wynosi 17. Szerokość stopnia powinna wtedy mieścić się w przedziale 26-31 cm, żeby suma 2 × 17 + s znalazła się między 60 a 65 cm. Każde odchylenie poza ten zakres oznacza dyskomfort przy wchodzeniu.
Minimalna wartość 60 cm dotyczy osób niskich i schodów rzadko uczęszczanych, na przykład na strych. Maksymalna 65 cm to granica dla osób starszych i dzieci, gdzie każdy dodatkowy centymetr oznacza większy wydatek energetyczny. W budynkach użyteczności publicznej norma PN-EN 1991-1-1 wymaga wartości od 60 do 64 cm, a w domach prywatnych dopuszcza 65 cm, bo inwestor sam decyduje o komforcie.
Trzy sposoby rysowania szkicu
Odręczny szkic na kartce w kratkę to najszybsza metoda, gdy liczy się czas i pomysł. Kartka A4 z kratką 5 mm pozwala liczyć proporcje bez linijki, a zeszyt w kratkę staje się naturalnym szablonem. Ten sposób sprawdza się przy pierwszym kontakcie z projektantem, gdy trzeba szybko przekazać koncepcję.
Rysunek w PDF z linijkami i wymiarowaniem to profesjonalny standard, gdy szkic trafia do wykonawcy. Programy typu SketchUp lub LibreCAD pozwalają narysować widok z przodu w kilka minut, a plik PDF zachowuje skalę na każdym komputerze. To rozwiązanie pośrednie między odręcznym szkicem a pełnym projektem CAD.
Pełny projekt CAD w programie typu AutoCAD lub ArchiCAD to opcja dla inwestorów, którzy zamawiają kompletną dokumentację wykonawczą. Wymaga znajomości programu albo pomocy projektanta, ale daje najwyższą precyzję i możliwość wprowadzania zmian bez przerysowywania całości. Koszt takiego rysunku zaczyna się od około 200 PLN za sam widok schodów.
| Metoda | Koszt | Czas wykonania | Kiedy wybrać |
|---|---|---|---|
| Odręcznie na kartce | 0 PLN | 15-30 min | Pierwszy kontakt z projektantem |
| Szkic w PDF | 50-150 PLN | 1-2 godz. | Konsultacja z wykonawcą |
| Projekt CAD | od 200 PLN | 3-6 godz. | Dokumentacja wykonawcza |
Checklist 12 punktów przed wysłaniem szkicu
Dobry szkic zawiera wszystkie informacje potrzebne do wyceny bez dodatkowych pytań. Każdy brakujący element wydłuża czas realizacji o jeden dzień roboczy, bo projektant musi oddzwonić i czekać na odpowiedź. Poniższa lista to minimum, które powinien zawierać każdy szkic schodów przesyłany do pracowni projektowej.
- Wymiary otworu stropowego w centymetrach
- Wysokość kondygnacji od posadzki do posadzki
- Grubość stropu w centymetrach
- Kierunek wchodzenia zaznaczony strzałką
- Rodzaj zabiegu oznaczony symbolem X, P lub spiralą
- Wymiary stopnia i podstopnia z wpisanym wzorem 2h + s
- Rodzaj balustrady i jej wysokość
- Materiał na policzki, stopnie i balustradę
- Grubość ostatniego stopnia 6 cm lub 14 cm nakładana
- Miejsce na dojście z dołu i z góry
- Wysokość w świetle nad głową, minimum 205 cm
- Dane kontaktowe i termin realizacji
Minimalne i maksymalne wartości wzoru 2h + s
Dla komfortu chodu wzór Blondela powinien mieścić się między 60 a 65 cm. Wartość 58 cm oznacza już schody strome, charakterystyczne dla klimatu śródziemnomorskiego, gdzie ludzie poruszają się inaczej niż w Europie Północnej. Powyżej 67 cm wchodzenie staje się męczące nawet dla wysportowanej osoby, a zbieganie niebezpieczne, bo stopa nie mieści się w pełni na stopniu.
Przy wysokości kondygnacji 280 cm optymalne podstopnie mają 17,5 cm, co daje 16 stopni na bieg i wzór 2 × 17,5 + 25 = 60 cm. Przy 320 cm lepiej sprawdza się podstopień 18,5 cm i 17 stopni, bo mniejsza liczba stopni zmniejsza ryzyko potknięcia. W budynkach zabytkowych, gdzie kondygnacja ma często 340 cm, stosuje się podest pośredni, żeby utrzymać wzór Blondela bez przekraczania 18 cm na podstopniu.
Praktyczna porada: gdy szkic ma już zaznaczoną liczbę stopni, zmierz wysokość jednego podstopnia i pomnóż przez liczbę stopni. Wynik musi zgadzać się z wysokością kondygnacji z dokładnością do 1 cm. Różnica 3 cm oznacza błąd w szkicu i konieczność ponownego mierzenia, zanim projektant zacznie rysować.
Wyślij szkic z kompletną checklistą, a odpowiedź z wstępną wyceną wraca w 24 godziny. Każdy brakujący element checklisty wydłuża ten czas o jeden dzień, bo projektant musi oddzwonić i czekać na odpowiedź. Warto więc poświęcić 15 minut na sprawdzenie listy przed wysłaniem, niż potem tracić tydzień na dodatkową korespondencję.
Źródła danych i norm: wzór Blondela (traktat architektoniczny z 1672 roku, François Blondel), norma PN-EN 1991-1-1 dotycząca obciążeń konstrukcji budowlanych, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), norma PN-EN 1993-1-1 dla konstrukcji stalowych, PN-EN 1995-1-1 dla konstrukcji drewnianych. Adresy stron internetowych: portal norm PKN (pkn.pl), ISAP (isap.sejm.gov.pl).
