Jak podłączyć włącznik światła na klatce schodowej bez stresu

Wchodzisz po schodach, na górze ciemno, na dole ciemno, a jedyny włącznik gdzieś pośrodku i szukasz go po omacku. Taka codzienna drobnostka potrafi skutecznie zepsuć humor, a rozwiązanie okazuje się zaskakująco proste, gdy rozumie się, jak to właściwie działa w ścianie. W tym tekście dostaniesz konkretną ścieżkę od zera do działającego układu, z wyjaśnieniem każdego przewodu i każdego zacisku, bez lania wody i bez pomijania kluczowych detali, które decydują, czy lampa zapali się pewnie, czy zacznie iskrzyć.

• Schemat podłączenia włącznika schodowego krok po kroku
• Znaczenie kolorów przewodów przy montażu włącznika schodowego
• Najczęstsze błędy przy podłączaniu włącznika światła na schodach

Schemat podłączenia włącznika schodowego krok po kroku

Żeby ogarnąć temat, trzeba najpierw przyjąć jedną zasadę: zwykły włącznik przerywa przewód fazowy, a włącznik schodowy robi coś sprytniejszego. Przełącza fazę między dwa wyjścia, dzięki czemu ten sam punkt świecący możesz zapalić i zgasić z dwóch różnych miejsc. Cała sztuka polega więc na tym, żeby oba włączniki w klatce schodowej „rozmawiały ze sobą" przez dwa przewody łączące, tak zwane przewody podróżne, popularnie nazywane „pilotami".

Wyobraź sobie obwód jako prostą pętlę: faza wchodzi do pierwszego włącznika, ten ma trzy zaciski, oznaczane najczęściej jako L (lub COM), oraz dwa wyjścia oznaczone strzałkami, grotami albo cyframi 1 i 2. Z tych dwóch wyjść wychodzą dwa przewody podróżne i biegną do drugiego włącznika, gdzie wpadają dokładnie w te same zaciski 1 i 2. Wspólny zacisk L (COM) drugiego włącznika staje się wyjściem na lampę.

Do lampy wraca drugi przewód, tak zwany neutralny, czyli niebieski (N), oraz przewód ochronny PE, żółto-zielony, podłączany do kostki lampy lub puszki sufitowej. Bez ochronnego lampa też zaświeci, ale jej obudowa nie będzie uziemiona, a to w instalacji schodowej, narażonej na dotyk dłonią przy każdym włączaniu, po prostu nie przejdzie żadnego rozsądnego audytu bezpieczeństwa.

Przygotowanie narzędzi i materiałów

Zanim zaczniesz, odłącz napięcie w rozdzielni, nie tylko wyłącznikiem, ale głównym, a jeśli masz taką możliwość, sprawdź brak napięcia próbnikiem. To nie przesada, bo w ścianie naprawdę płynie 230 V i dotknięcie fazy gołą ręką nie kończy się dobrze. Do samej roboty potrzebujesz śrubokręta płaskiego i krzyżakowego (z izolacją do 1000 V), ściągacza izolacji, dwóch włączników schodowych oznaczonych symbolem „schody" lub symbolem „⇄", oraz przewodu trzyżyłowego, na przykład YDYp 3×1,5 mm², w którym faza, neutralny i ochronny siedzą w jednej koszulce.

Kluczowy dobór przekroju wynika z normy PN-HD 60364 i prostego rachunku: obwód oświetleniowy w domu rzadko przekracza 10 A, a 1,5 mm² miedzi bezpiecznie przenosi do 15 A przy typowym sposobie ułożenia. Cieńszy przewód, na przykład 0,75 mm², jest zarezerwowany dla obwodów sterowania, nie dla zasilania lampy. Lepiej nie oszczędzać na przekroju, bo cienki przewód w ścianie trudniej wymienić niż w listwie.

Montaż pierwszego włącznika (na dole schodów)

Na dolnym piętrze faza z rozdzielni wchodzi do zacisku L (COM) pierwszego włącznika. W praktyce oznacza to, że w puszce pod tym włącznikiem musisz zidentyfikować przewód fazowy, czyli brązowy lub czarny, najłatwiej próbnikiem po krótkim odkręceniu bezpiecznika (z zachowaniem ostrożności). Pozostałe dwa zaciski w tym włączniku stają się wyjściami na piloty.

Do zacisków 1 i 2 podłączasz dwa przewody podróżne, najczęściej w kolorze czarnym i szarym albo w obu przypadkach brązowym z oznaczeniem taśmą. W puszce będą się więc krzyżować cztery żyły: faza zasilająca, dwa piloty i przewód neutralny dochodzący do lampy. Pamiętaj, że piloty muszą być tego samego przekroju co faza, czyli 1,5 mm², bo przy zwarciu to one poniosą pełny prąd.

Montaż drugiego włącznika (na górze schodów)

Na górze schodów sytuacja się odwraca: piloty wchodzą w zaciski 1 i 2, a z zacisku L (COM) wychodzi przewód fazowy, tak zwany powrotny, który biegnie prosto do kostki lampy. To ten sam kolor co piloty, ale warto oznaczyć go taśmą izolacyjną lub markerem, żeby za pół roku, otwierając puszkę, nie pomylić go z resztą.

Do lampy, oprócz fazy powrotnej, doprowadzasz jeszcze dwa przewody: neutralny (N, niebieski) prosto z rozdzielni lub z puszki pierwszego włącznika, oraz ochronny PE (żółto-zielony) do zacisku ochronnego oprawki. Schemat jest naprawdę prosty, gdy pilnowana jest zasada „L wchodzi do jednego włącznika, L wychodzi z drugiego".

Sprawdzenie poprawności połączeń

Zanim przykręcisz ramki i włączysz prąd, przeciągnij każdy przewód palcami, żeby się upewnić, że siedzi pewnie w zacisku i nie ma luźnych skrętek. Poluzowana żyła w zacisku śrubowym to najczęstsza przyczyna iskrzenia i grzania się puszki, zwłaszcza przy obciążeniach LED-owych, które mimo niskiej mocy potrafią generować krótkotrwałe impulsy prądu.

Po załączeniu napięcia przetestuj wszystkie cztery kombinacje: lampa zgaszona przy obu włącznikach w pozycji „dół", zapalona przy jednym w górze i drugim w górze, zgaszona przy jednym w górze i drugim w dole, zapalona ponownie. Jeśli lampa zapala się tylko w jednej kombinacji, a w pozostałych nie, sprawdź, czy piloty nie zostały zamienione miejscami. To klasyczny błąd, który wynika z braku konsekwencji w oznaczeniach.

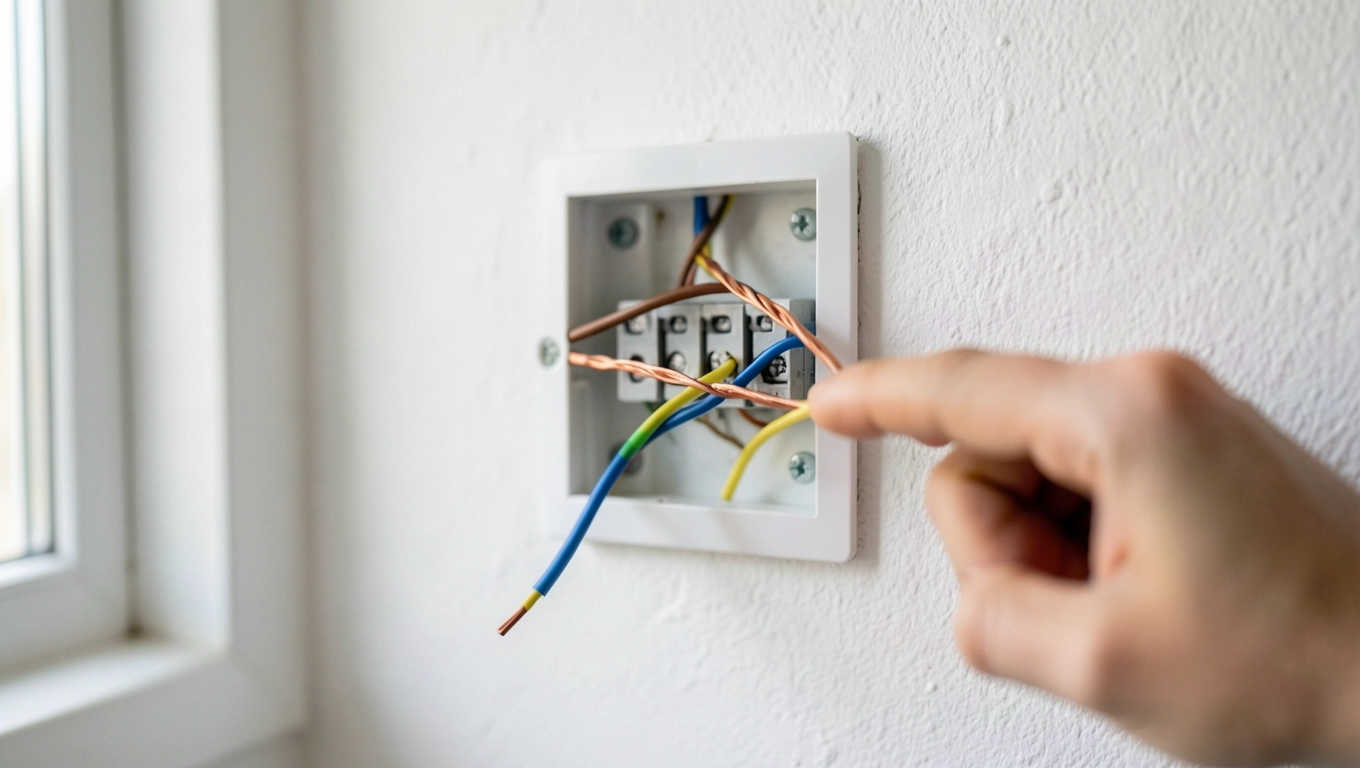

Znaczenie kolorów przewodów przy montażu włącznika schodowego

Kolory przewodów w instalacji domowej nie są przypadkowe i nie służą wyłącznie estetyce. Norma PN-HD 308 S2 mówi wprost: brązowy lub czarny to faza, niebieski to neutralny, żółto-zielony to ochronny. Stosowanie tych samych kolorów do różnych funkcji to proszenie się o kłopoty, bo prędzej czy później ktoś otworzy puszkę i pomyli fazę z pilotem, kończąc zwarciem albo, co gorsza, brakiem ochrony przeciwporażeniowej.

W klatce schodowej paleta kolorów rozszerza się o piloty, czyli dwa przewody, które nie mają ściśle przypisanego koloru. W praktyce stosuje się czarne i szare albo brązowe i pomarańczowe, a dla pewności oznacza się je dodatkowo taśmą lub koszulką z nadrukiem. Najważniejsze jest, żeby oba piloty były tego samego typu, przekroju i izolacji, bo w razie awarii zachowują się identycznie.

Faza (L) brązowy lub czarny

Faza to przewód, na którym „jest napięcie" względem ziemi, mierzone próbnikiem daje świecenie, a dotknięcie go bywa bolesne. W układzie schodowym występuje w trzech miejscach: zasilanie pierwszego włącznika (wejście L), wyjście z drugiego włącznika do lampy (powrotny) oraz, w wariantach z podświetleniem, jako zasilanie diody sygnalizacyjnej. Bez wyraźnego oznaczenia fazy w każdym z tych punktów montaż staje się ruletką.

Warto pamiętać, że w starszych instalacjach, sprzed ery normy PN-HD 308, kolory bywały dowolne. Jeśli remontujesz klatkę schodową w kamienicy z lat 70., możesz trafić na wszystko, od czerwieni po błękit, i jedyną pewną metodą identyfikacji pozostaje próbnik napięcia. W takiej sytuacji konieczne jest przemalowanie lub oznaczenie każdego przewodu jeszcze przed rozpoczęciem pracy.

Neutralny (N) niebieski

Przewód neutralny zamyka obwód prądu, wracając do rozdzielni i transformatora SN/nN. W układzie schodowym jest potrzebny tylko przy lampie, bo sam włącznik go nie wykorzystuje. Jeśli używasz opraw z gniazdem E27 albo zintegrowanych paneli LED, neutralny ląduje bezpośrednio na listwie zaciskowej oprawki, razem z ochronnym PE.

Niektóre źródła LED potrafią świecić słabym, widocznym w ciemności blaskiem nawet po wyłączeniu. To nie wina schematu, lecz pojemności pasożytniczych w przewodzie i samej oprawie, które „podtrzymują" mikroprąd. Problem rozwiązuje kondensator 0,1 µF równolegle do oprawki albo wymiana LED-a na model z lepszym driverem.

Ochronny (PE) żółto-zielony

Przewód ochronny nie przewodzi prądu roboczego w normalnych warunkach, ale w razie uszkodzenia izolacji wewnątrz oprawki odprowadza napięcie do ziemi, co powoduje zadziałanie wyłącznika różnicowoprądowego. W klatce schodowej, gdzie oświetlenie dotykasz dłonią w praktycznie każdym wieku, brak PE to ryzyko porażenia, które dla osób starszych i dzieci może być śmiertelne.

Norma PN-HD 60364-4-41 wymaga stosowania wyłączników różnicowoprądowych o znamionowym prądzie różnicowym nie większym niż 30 mA w obwodach oświetleniowych w pomieszczeniach mieszkalnych. W klatce schodowej w budynku wielorodzinnym wartość ta spada do 30 mA jako bezwzględne minimum, a nowoczesne instalacje coraz częściej stosują 10 mA, zapewniające ochronę nawet przy dłuższym kontakcie.

Piloty kolory umowne, zasada konsekwencji

Piloty to przewody łączące dwa włączniki schodowe, których kolor nie jest narzucony normą, ale zasada jest prosta: oba muszą być identyczne. Najwygodniej stosować przewód linka w izolacji czarnej i szarej albo sztywny w brązowej i pomarańczowej. W praktyce ważniejsze od koloru jest oznaczenie: taśma izolacyjna, koszulka termokurczliwa z numerem albo marker niezmywalny.

Przy więcej niż dwóch punktach sterowania dochodzą przewody do włącznika krzyżowego, który ma cztery zaciski i działa jak „przełącznik par pilotów". Jego poprawne podłączenie wymaga szczególnej uwagi, bo pomylenie wejść z wyjściami powoduje, że lampa zapala się tylko w połowie kombinacji. Tu też kolory przewodów warto rozdzielić wizualnie, na przykład piloty z dołu w jednym odcieniu, a piloty do góry w innym.

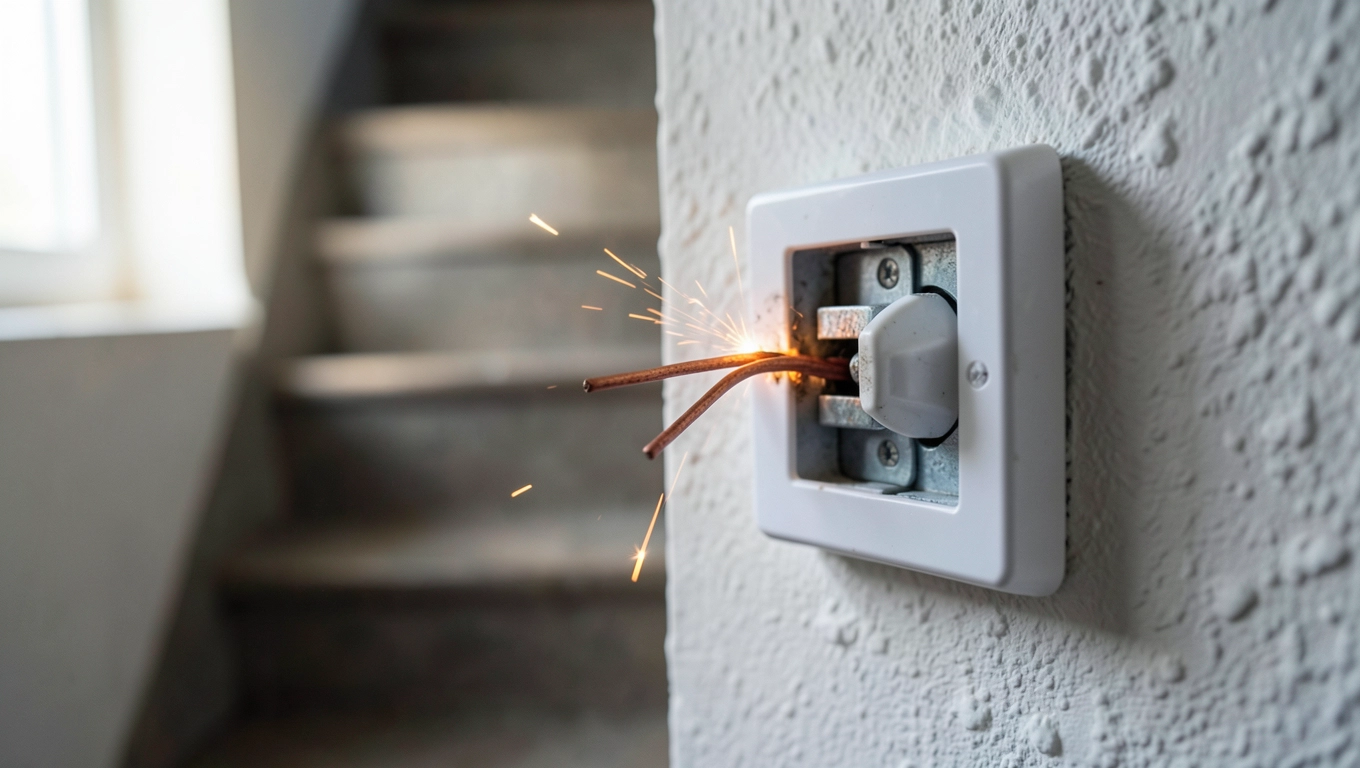

Najczęstsze błędy przy podłączaniu włącznika światła na schodach

Najwięcej problemów w klatce schodowej nie wynika z braku umiejętności, lecz z drobnych pomyłek, które ujawniają się dopiero po miesiącach użytkowania. Poniżej pięć klasyków, które kosztują najwięcej nerwów i pieniędzy, a wszystkie da się przewidzieć zawczasu.

Zamiana pilota z fazą zasilającą

To klasyk: pilot z pierwszego włącznika trafia do zacisku L drugiego włącznika, a faza zasilająca ląduje w pilocie. Efekt jest taki, że lampa świeci w jednej pozycji obu włączników, a przy próbie zgaszenia jeden z włączników wydaje ciche „pyk" i przestaje działać, bo przepływa przez niego prąd zbyt duży jak na styki.

Zapobiega temu prosta zasada: faza zawsze wchodzi do L pierwszego włącznika i wychodzi z L drugiego. Reszta to piloty, choćby nie wiadomo jak wyglądały. W praktyce warto przed załączeniem napięcia narysować sobie schemat ołówkiem na ścianie albo na kartce i sprawdzić, czy każdy przewód „wie, gdzie idzie".

Brak przewodu ochronnego PE w oprawce

Wielu wykonawców, zwłaszcza przy wymianie 1:1, zostawia oprawkę wiszącą na dwóch przewodach zamiast trzech. Tymczasem oprawka z metalową obudową, nawet jeśli nie jest oznaczona symbolem uziemienia, wymaga podłączenia PE, bo inaczej w razie uszkodzenia izolacji wewnętrznej cała obudowa staje się pod napięciem. Dotknięcie jej przy wchodzeniu po schodach to scenariusz, którego każdy chce uniknąć.

Rozwiązanie jest trywialne: do każdej metalowej oprawki doprowadź żółto-zielony i podłącz do zacisku oznaczonego symbolem masy. Jeśli oprawka jest plastikowa, PE i tak warto doprowadzić i zostawić podłączony do zacisku, na wypadek przyszłej wymiany na model metalowy.

Użycie zwykłego włącznika zamiast schodowego

Łatwo wpaść: kupujesz „włącznik do klatki schodowej", sprzedawca daje zwykły pojedynczy, bo nie ma schodowych na stanie. Po montażu lampa świeci albo nie świeci, ale nie da się nią sterować z obu końców klatki. Objawia się to też wtedy, gdy jeden z pilotów wchodzi do zacisku, który w zwykłym włączniku po prostu nie istnieje.

Rozpoznanie włącznika schodowego jest proste: ma trzy zaciski (L, 1, 2), a na ramce lub mechanizmie widnieje schemat dwóch strzałek albo cyfr 1 i 2. Włącznik krzyżowy ma cztery zaciski i oznaczenie dwóch skrzyżowanych linii. Zwykły włącznik ma tylko dwa zaciski, L i wyjście na lampę.

Zbyt cienki przekrój przewodu

Przewód 0,75 mm² w ścianie wygląda tanio i zgrabnie, ale przy 230 V i obciążeniu LED-owym nie spełnia normy PN-HD 60364-5-52, która dla obwodów oświetleniowych wskazuje minimum 1,5 mm² miedzi. Efekt zbyt cienkiego przewodu to nie tylko grzanie, ale też spadki napięcia widoczne jako migotanie LED-ów przy włączaniu z klatki schodowej.

Przy doborze przekroju liczy się też długość: przy trasie dłuższej niż 20 m spadek napięcia na 1,5 mm² osiąga około 2%, co dla LED-ów bywa na granicy tolerancji. W takiej sytuacji lepiej przejść na 2,5 mm², zwłaszcza że różnica w cenie jest minimalna w porównaniu z późniejszymi kłopotami.

Brak wyłącznika różnicowoprądowego w obwodzie

Klatka schodowa to pomieszczenie, w którym ryzyko porażenia jest wyższe niż w salonie, bo oświetlenie dotyka się często i w różnych warunkach (mokre ręce po deszczu, boso latem). Brak wyłącznika różnicowoprądowego o prądzie 30 mA w obwodzie oświetleniowym tej klatki to proszenie się o wypadek. Normy europejskie PN-EN 61008 i PN-EN 61009 traktują tę ochronę jako obowiązkową w pomieszczeniach mieszkalnych.

Test wyłącznika różnicowoprądowego zajmuje minutę: wciśnij przycisk „T" na obudowie, prąd powinien się wyłączyć. Jeśli nie, urządzenie jest wadliwe i trzeba je wymienić. W praktyce ten test powtarza się co pół roku, bo różnicówka potrafi „skleić się" po cichu, zwłaszcza w starych rozdzielniach.

Zbyt luźne zaciski śrubowe

Skręcanie zacisku „na oko" kończy się grzaniem i iskrzeniem w puszce, a w skrajnych przypadkach pożarem izolacji. Norma IEC 60998-1 mówi, że moment dokręcenia dla typowego zacisku śrubowego w włączniku instalacyjnym wynosi od 0,5 do 0,8 Nm, co odpowiada dokręceniu śrubokrętem „do pierwszego oporu plus ćwierć obrotu".

Jeśli korzystasz z zacisków sprężynowych (push-in), wystarczy wsunąć przewód do oporu i lekko szarpnąć, żeby się upewnić, że nie wychodzi. Przewód linka w zacisku śrubowym zawsze wymaga tulejki zaciskowej, bo gołe druciki same się luzują po kilku cyklach grzania i chłodzenia.

Uwaga: Wszystkie prace przy instalacji 230 V wymagają odłączenia napięcia i sprawdzenia jego braku próbnikiem. Nawet doświadczeni elektrycy przestrzegają tej zasady, bo pomyłka kosztuje zdrowie. Jeśli nie masz pewności co do któregokolwiek kroku, zleć montaż osobie z uprawnieniami SEP, bo rachunek za pomyłkę jest nieporównywalnie wyższy niż koszt robocizny.

Podłączenie włącznika schodowego w klatce schodowej okazuje się zaskakująco logiczne, gdy rozumie się, że oba włączniki współdzielą fazę przez dwa piloty. Trzymaj się zasady „L wchodzi do pierwszego, L wychodzi z drugiego", pilnuj kolorów przewodów zgodnie z PN-HD 308 S2, nie zapominaj o przewodzie ochronnym PE i wyłączniku różnicowoprądowym 30 mA, a lampa będzie reagować pewnie przez lata. Jeśli po lekturze czujesz, że któryś fragment wymaga doprecyzowania albo chcesz rozszerzyć układ o trzeci punkt sterowania, wróć do rozdziału o włączniku krzyżowym i potraktuj go jako naturalny następny krok.

Źródła danych i norm: PN-HD 60364 (wymagania dla instalacji elektrycznych niskiego napięcia), PN-HD 308 S2 (identyfikacja żył przewodów), PN-HD 60364-4-41 (ochrona przeciwporażeniowa), PN-EN 61008 (wyłączniki różnicowoprądowe bez zabezpieczenia nadprądowego), PN-EN 61009 (wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym), IEC 60998-1 (zaciski śrubowe w osprzęcie instalacyjnym), Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), strona referencyjna: issep.pl (Polska Izba Inżynierów Elektryków).
