Zbrojenie schodów betonowych krok po kroku bez błędów

Źle ułożone pręty w schodach betonowych nie dadzą o sobie znać od razu. Pęknięcie pojawi się po pierwszej zimie, czasem po dwóch, a skutek bywa jeden remont, który kosztuje kilkakrotnie więcej niż poprawnie wykonane zbrojenie. Ten tekst zbiera w jednym miejscu wiedzę, którą ekipy budowlane gromadzą latami, i rozkłada ją na konkretne: pręty, średnice, rozstawy, otuliny i normy PN-EN 1992-1-1. Po lekturze nie zostanie ani jedno pytanie bez odpowiedzi.

• Jakie pręty i średnice stali wybrać do zbrojenia schodów żelbetowych
• Zbrojenie schodów płytowych, policzkowych i zabiegowych różnice i schematy
• Najczęstsze błędy przy zbrojeniu schodów i jak ich uniknąć
• Checklista przed betonowaniem schodów i przykład zużycia stali

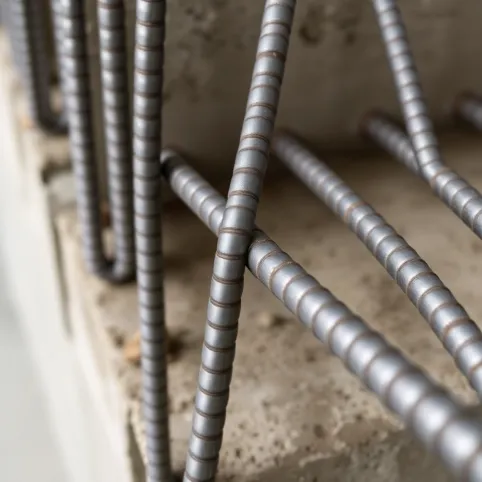

Jakie pręty i średnice stali wybrać do zbrojenia schodów żelbetowych

Decyzja o średnicy prętów przesądza o tym, czy schody przeniosą obciążenia użytkowe przez dekady, czy ugną się pod stopami lokatorów. W typowych klatkach schodowych domów jednorodzinnych sprawdza się stal żebrowana klasy AIIIN (oznaczenie B500SP), która dzięki nierównościom na powierzchni lepiej zakotwicza się w betonie niż stal gładka. Stal gładka wytrzymuje mniejsze siły, ale pozostaje użyteczna jako pręty rozdzielcze, gdzie liczy się rozkład naprężeń, a nie nośność.

Przekroje robocze dla schodów płytowych mieszczą się w przedziale od Φ8 do Φ16. Cieńsze pręty obsługują role pomocnicze: rozdzielcze, montażowe, stabilizujące siatkę przy szalunku. Grubsze Φ12 i Φ14 najczęściej pojawiają się jako zbrojenie główne płyty biegowej, a Φ16 rezerwuje się do schodów o rozpiętości powyżej 4 metrów albo do spoczników, na których spoczywają cięższe słupy. Każdy z tych zakresów ma swoje uzasadnienie mechaniczne: większa średnica to większy przekrój czynny stali, a ten odpowiada za przenoszenie momentów zginających.

Norma PN-EN 1992-1-1 wymaga otuliny betonowej minimum 25 mm w środowisku suchym oraz 35 mm w mokrym lub narażonym na cykle zamrażania. Wartość tę dobiera się tak, by stal nie korodowała w ciągu założonego okresu użytkowania (zwykle 50 lat). Pominięcie tej zasady kończy się rdzą, która rozrywa beton od środka. Na budowie kotwienie prętów uzyskuje się przez haki 90° lub 135°, a także przez zakłady o długości minimum 50-krotności średnicy pręta.

Beton towarzyszący prętom musi spełniać klasę minimum C20/25. W praktyce często sięga się po C25/30, który daje większy margines bezpieczeństwa i lepiej współpracuje ze stalą żebrowaną. Niższa klasa osłabia przyczepność, co w schodach obciążonych dynamicznie przy każdym kroku jest szczególnie ryzykowne.

Jak dobrać klasę i gatunek betonu

Beton C20/25 wystarcza w domach jednorodzinnych, gdzie obciążenia zmienne nie przekraczają 3 kN/m². W budynkach użyteczności publicznej lub w klatkach z antresolą warto przejść na C25/30. Konsystencja S3 (opad stożka 100-150 mm) ułatwia zagęszczenie mieszanki wokół gęstej siatki prętów, ale nie powoduje segregacji kruszywa.

Zbrojenie schodów płytowych, policzkowych i zabiegowych różnice i schematy

Schody płytowe to najpopularniejsze rozwiązanie w budownictwie mieszkaniowym: jednolita płyta żelbetowa o grubości od 10 do 15 cm, zbrojona podwójną siatką. Dolna siatka przenosi naprężenia rozciągające przy rozpiętości biegu, górna odpowiada za momenty ujemne nad podporami na przykład na styku z płytą stropową. Pręty główne układa się prostopadle do kierunku biegu, a rozdzielcze wzdłuż niego, z rozstawem od 15 do 25 cm.

Schody policzkowe, czyli biegowe, mają dwie wąskie belki (policzki) po bokach, na których opierają się stopnie. To rzadsze rozwiązanie w Polsce, ale spotykane przy wejściach do budynków. Tu pręty główne umieszcza się wzdłuż policzków, a krótsze łączniki spinają je ze stopniami i zapobiegają skręcaniu. Rozstaw strzemion w policzku wynosi zwykle 15-20 cm w strefie przypodporowej i 25-30 cm w środku rozpiętości.

Schody zabiegowe i spiralne wymagają zupełnie innego podejścia. Stal rozkłada się tu promieniście od osi obrotu, a w zakrętach pojawiają się dodatkowe pręty ukośne, które przejmują siły ścinające. Norma zaleca zwiększenie gęstości zbrojenia o 20-30% w stosunku do schodów prostych, ponieważ geometria powoduje koncentrację naprężeń przy krawędziach zewnętrznych. Praktycy wiedzą, że pominięcie tej zasady kończy się rysą wzdłuż biegu schodów zabiegowych.

Schemat rozmieszczenia prętów w przekroju poprzecznym

W przekroju poprzecznym schodów płytowych pręty główne leżą w warstwie dolnej, bliżej szalunku, w rozstawie co 12-15 cm przy Φ10. W warstwie górnej, przy podporach, rozmieszczone są krótsze pręty Φ8, rozstawiane co 15 cm. Strzemiona montażowe spinają obie warstwy co 30-40 cm. Grubość płyty dobiera się tak, by otulina wynosiła minimum 25 mm, a wewnętrzna odległość między siatkami sięgała 4-6 cm.

Zbrojenie spoczników i połączenie ze stropem

Spocznik to miejsce newralgiczne tu schody spotykają się ze stropem, tu też najczęściej powstaje rysa na linii styku. Pręty górne schodów i pręty dolne stropu muszą się schodzić w zakładzie o długości minimum 40-50 cm. W praktyce wykonawcy wypuszczają ze stropu pręty na 60-80 cm, by uniknąć ryzyka rozwarstwienia. Wieniec stropowy na wysokości spocznika pełni dodatkową rolę spinającą i rozkłada naprężenia na całą szerokość biegu.

Najczęstsze błędy przy zbrojeniu schodów i jak ich uniknąć

Brak otuliny to pierwszy grzech wykonawczy. Pręt leżący na styk ze szalunkiem koroduje już po kilku sezonach, a rdzawy zabarw wypływa na powierzchnię. W skrajnych przypadkach odpadają całe płaty betonu. Rozwiązanie jest prozaiczne: podkładki dystansowe z tworzywa o wysokości 25 mm (lub 35 mm w środowisku mokrym). Koszt kilograma podkładek niknie przy wartości całej konstrukcji.

Za krótkie kotwy i pominięte pręty przy krawędziach biegu to kolejna przyczyna uszkodzeń. W strefie przypodporowej momenty zginające rosną, a brak prętów górnych oznacza brak zbrojenia w miejscu, gdzie jest ono niezbędne. Ekipy, które spieszą się przed betonowaniem, pomijają też strzemiona montażowe w efekcie siatka ugina się pod ciężarem betonu i pręty tracą wymaganą geometrię.

Użycie stali żebrowanej tam, gdzie potrzebna gładka (lub odwrotnie) zdarza się przy zakupie na ostatnią chwilę. Stal gładka jako zbrojenie główne wymaga haków 90° na każdym końcu i dłuższych zakładów, inaczej wysuwa się z betonu. Stal żebrowana jako pręt rozdzielczy nie stanowi problemu, ale kosztuje więc i niepotrzebnie podnosi budżet.

Betonowanie bez kompletnego szalowania i podparcia to błąd, który komplikuje życie jeszcze szybciej. Stemple podpierające schody rozkłada się co 60-80 cm, a podłużnice łączą je z deskowaniem. Brak tej konstrukcji prowadzi do ugięcia świeżego betonu i trwałych odkształceń, których nie da się skorygować po związaniu.

Nie oszczędzaj na drut wiązałkowy pręty niestabilne przesuwają się podczas betonowania. Zużycie drutu to ok. 8-10 kg na tonę stali. Kosztuje grosze, a gwarantuje geometrię zbrojenia.

Checklista przed betonowaniem schodów i przykład zużycia stali

Zanim pompa zacznie podawać mieszankę, warto przejść przez dziesięć punktów kontrolnych. Po pierwsze: siatka dolna leży na podkładkach dystansowych. Po drugie: pręty górne schodów mają zakład minimum 40 cm na pręty stropowe. Po trzecie: haki na końcach prętów głównych mają kąt co najmniej 135°. Po czwarte: rozstaw strzemion odpowiada dokumentacji.

Po piąte: warstwa górna prętów jest ustabilizowana i nie ugina się pod stopami. Po szóste: wszystkie pręty są czyste brak błota, tłuszczu czy luźnej rdzy. Po siódme: szalunek jest uszczelniony i nawilżony. Po ósme: stemple stoją na twardym podłożu. Po dziewiąte: otuliny sprawdzone w co najmniej pięciu losowych punktach. Po dziesiąte: drut wiązałkowy naciągnięty, brak luźnych końców.

Przykład liczbowy schody domu jednorodzinnego

Kondygnacja o wysokości 280 cm, 14 stopni wysokości 20 cm, szerokość biegu 100 cm, grubość płyty 12 cm. Łączna długość biegu ze spocznikiem to ok. 4 metry. Zapotrzebowanie na stal w takiej konfiguracji wynosi od 80 do 120 kg, czyli średnio 18-25 kg/m² rzutu poziomego. Na wykonanie takich schodów potrzeba ok. 35-40 prętów Φ12 o długości 6 m oraz 20-25 prętów Φ8.

Normy i źródła

Podstawą projektowania jest PN-EN 1992-1-1 (Eurokod 2) wraz z załącznikiem krajowym. W zakresie klas ekspozycji i otuliny obowiązuje PN-EN 206. Wymagania dotyczące stali zbrojeniowej reguluje PN-EN 10080, a ogólne zasady sztuki budowlanej Prawo budowlane (Dz.U. 1994 nr 89, poz. 414 z późn. zm.). Tekst PN-EN 1992-1-1 dostępny jest na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl), natomiast przepisy prawa budowlanego publikowane są w Systemie Aktów Prawnych (isap.sejm.gov.pl).

Przygotowałem pełną tabelę z zestawieniem prętów, ich liczbą, długością i wagą dla typowych schodów gotową do wydruku i zabrania na budowę. Znajdziesz ją powyżej w sekcji Przykład liczbowy. Wydrukuj ją albo zapisz w telefonie, by zweryfikować dostawę stali na budowie.
