Jak wyregulować bramę dwuskrzydłową domowym sposobem

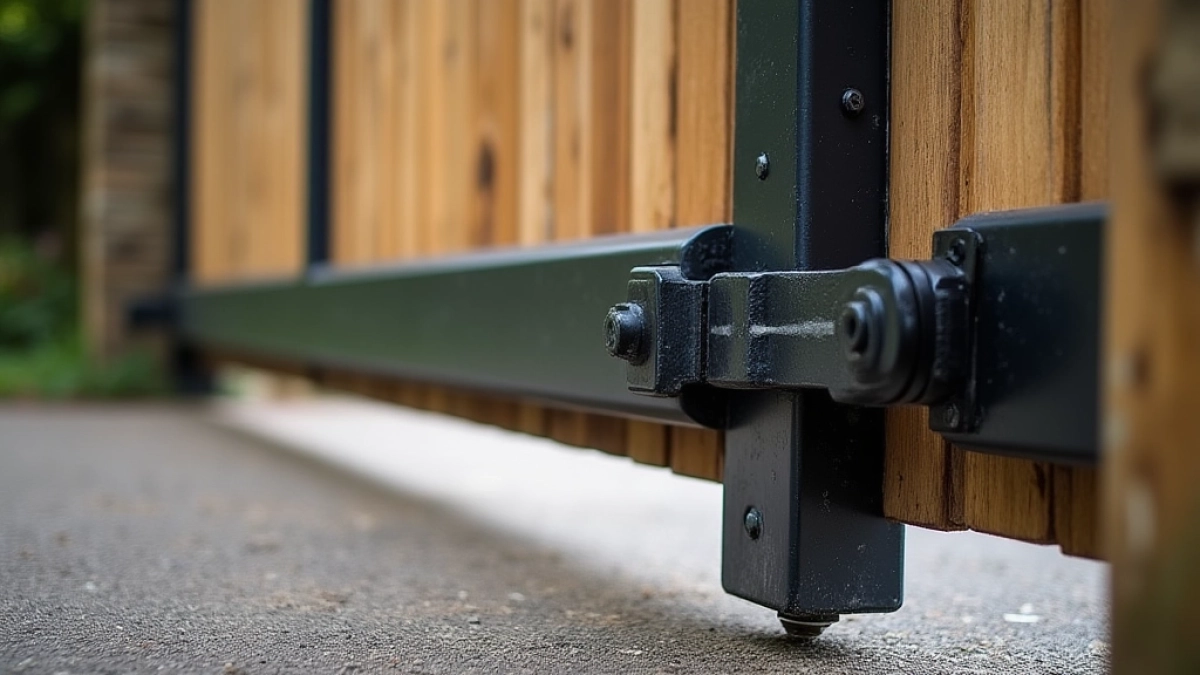

Brama dwuskrzydłowa, która zaczyna ocierać o słupek, nie domyka się symetrycznie albo trzeszczy przy każdym otwarciu, potrafi doprowadzić do szału nawet cierpliwego właściciela posesji. W większości przypadków wystarczy precyzyjna regulacja zawiasów, trzpieni oraz płytki STOP, żeby przywrócić lekki, cichy i równomierny ruch obu skrzydeł, bez konieczności zdejmowania konstrukcji i wymiany drogich elementów.

• Kiedy regulacja bramy dwuskrzydłowej jest naprawdę potrzebna
• Regulacja zawiasów i trzpieni w bramie dwuskrzydłowej
• Ustawienie rygla i płytki STOP w bramie dwuskrzydłowej

Kiedy regulacja bramy dwuskrzydłowej jest naprawdę potrzebna

Skrzydło, które przy domykaniu zatrzymuje się kilka centymetrów przed pionem, to pierwszy sygnał ostrzegawczy. Najczęściej oznacza to, że jeden z zawiasów osiadł pod ciężarem konstrukcji, a trzpień regulacyjny powoli wysunął się ze swojego gniazda w tulei nośnej. W takiej sytuacji samo smarowanie nie wystarczy, bo źródłem problemu jest geometria, a nie tarcie.

Warto też zwrócić uwagę na szczelinę między skrzydłami a podłożem. Jeżeli po zamknięciu bramy widoczna jest nierówna, klinowata fuga, regulatorzy najczęściej wskazują na błąd ustawienia zawiasu dolnego. Różnica rzędu 8-15 mm na długości skrzydła oznacza, że ciężar nie rozkłada się równomiernie i z czasem doprowadzi do trwałego odkształcenia ramy.

Niepokojący jest także objaw ocierania się skrzydła o słupek lub drugie skrzydło. Pojawia się wtedy charakterystyczny metaliczny zgrzyt i szybkie ścieranie powłoki lakierniczej. Taki stan, zignorowany przez kilka sezonów, kończy się zwykle koniecznością spawania nowych uchwytów, ponieważ regulacja skokowo nie ma już czego korygować.

Przed przystąpieniem do pracy należy ustalić, czy brama jest typu otwieranego ręcznie, czy posiada napęd elektryczny. W drugim przypadku normy PN-EN 12453 oraz PN-EN 12445 wymagają dodatkowego sprawdzenia wyłączników krańcowych i siły nacisku, a sama regulacja musi odbywać się przy odłączonym zasilaniu. Pominięcie tej zasady może skutkować nie tylko uszkodzeniem siłownika, ale przede wszystkim naruszeniem wymogów bezpieczeństwa użytkowania.

Regulacja bramy dwuskrzydłowej jest więc uzasadniona zawsze wtedy, gdy pojawia się asymetria pracy, luzy na zawiasach lub nierówna fuga. Każdy z tych objawów to nie kwestia estetyki, lecz informacja o obciążeniu, które trzeba skorygować, zanim konstrukcja straci swoje parametry użytkowe.

Regulacja zawiasów i trzpieni w bramie dwuskrzydłowej

Zawias w bramie dwuskrzydłowej składa się z tulei nośnej, trzpienia oraz nakrętki kontrującej, a cały mechanizm osadzony jest w uchwycie przyspawanym do słupka. W zależności od producenta, skok regulacji trzpienia wynosi od 8 do 25 mm, co pozwala podnieść lub opuścić skrzydło bez jego demontażu. Klucz do regulacji jest zazwyczaj dołączany do zestawu, ale w praktyce sprawdza się solidny klucz płaski 24 lub 27 mm.

Przed rozpoczęciem pracy bramę należy zamknąć i opuścić rygiel, żeby ustabilizować pozycję obu skrzydeł. Wielu montażystów pomija ten krok, co prowadzi do błędnych odczytów, ponieważ skrzydło nieobciążone masą własną ustawia się inaczej niż pod pełnym obciążeniem. Po zaryglowaniu należy zmierzyć pionową fugę między skrzydłami oraz poziomą szczelinę u dołu, żeby mieć punkt odniesienia.

Sam proces polega na wkręcaniu lub wykręcaniu trzpienia za pomocą nakrętki. Wkręcanie unosi skrzydło, wykręcanie je opuszcza. Typowy obrót nakrętki o 180° zmienia pozycję skrzydła o około 1,5-3 mm, w zależności od skoku gwintu. Po każdej korekcie warto poruszać skrzydłem ręcznie, żeby ocenić efekt, a nie dokręcać nakrętkę na ślepo, licząc, że „jakoś się wyrówna".

Szczególną uwagę trzeba poświęcić zawiasowi dolnemu, bo to on dźwiga od 60 do 75 procent masy całego skrzydła. Norma Eurocode 3 (EN 1993-1-1) wskazuje, że nawet 10 mm różnicy w osadzeniu zawiasów generuje moment zginający zdolny odkształcić profil ramy w ciągu dwóch, trech sezonów eksploatacji. Dlatego korektę zaczyna się zawsze od dołu, a dopiero potem koryguje zawias górny.

Po ustawieniu właściwej geometrii dokręca się nakrętkę kontrującą momentem 35-45 Nm. Wartość tę można sprawdzić kluczem dynamometrycznym; zbyt słaby docisk spowoduje poluzowanie w ciągu kilku tygodni, zbyt mocny zerwie gwint lub zdeformuje tuleję. W bramach o masie przekraczającej 120 kg na skrzydło producenci zalecają stosowanie zawiasów trójelementowych z łożyskiem stożkowym, które rozkłada obciążenie na większą powierzchnię.

Na koniec należy kilkukrotnie otworzyć i zamknąć bramę, obserwując, czy skrzydła poruszają się równomiernie i nie ocierają o siebie. Pierwsze pomiary kontrolne dobrze jest powtórzyć po 2-3 tygodniach, ponieważ microosadanie się tulei w uchwycie może lekko zmienić geometrię, zwłaszcza w bramach stalowych z wypełnieniem pełnym.

Najczęstsze błędy przy regulacji trzpieni

Jednym z klasycznych błędów jest regulacja tylko jednego zawiasu, podczas gdy drugi zostaje nietknięty. Taki zabieg daje chwilową poprawę, ale po kilku dniach brama zaczyna znowu opadać, bo obciążenie zostało przeniesione na drugi zawias, który teraz pracuje na granicy swoich możliwości. Korekta musi być zawsze symetryczna, nawet jeśli asymetria wydaje się niewielka.

Innym grzechem jest używanie zbyt dużej siły przy dokręcaniu nakrętki kontrującej. W zawiasach z tuleją mosiężną moment powyżej 50 Nm prowadzi do rozwulkanizowania tulei i trwałego luzu, który da się usunąć wyłącznie przez wymianę kompletu. Bezpieczniej dokręcać stopniowo i co chwilę sprawdzać, czy skrzydło nie „pływa" w zawiasie.

Ustawienie rygla i płytki STOP w bramie dwuskrzydłowej

Rygiel i płytka STOP to elementy, które decydują o tym, czy brama w ogóle da się prawidłowo zamknąć i zaryglować. Rygiel to pręt wsuwany w tuleję w podłożu lub w słupku, a płytka STOP to stalowy lub aluminiowy element z otworem, w który rygiel wchodzi. Bez ich współosiowego ustawienia nawet idealnie wyregulowane skrzydła nie będą się domykać do końca.

Krytyczny moment to ten, w którym płytkę STOP montuje się jeszcze przed pierwszym otwarciem bramy, czyli na etapie, gdy skrzydła są złożone w pozycji zamkniętej, a zawiasy nie zostały jeszcze ostatecznie skręcone. Wielu wykonawców montuje płytkę „na oko", co potem wymaga żmudnego przestawiania jej po każdej regulacji zawiasów. Tymczasem prawidłowa kolejność jest odwrotna: najpierw regulacja geometrii skrzydeł, potem ustawienie płytki STOP.

Samo ustawienie polega na precyzyjnym zlokalizowaniu punktu, w którym rygiel trafia w otwór płytki. W tym celu zamyka się bramę, opuszcza rygiel i obserwuje, w którym miejscu jego koniec dotyka płytki. Jeśli nie trafia w otwór, płytkę przesuwa się w poziomie lub pionie, aż rygiel wchodzi swobodnie, bez oporu i tarcia. Tolerancja to maksymalnie 1-2 mm luzu; większy luz oznacza, że przy wietrznej pogodzie skrzydło zacznie się samoczynnie odryglowywać.

Montaż płytki STOP w podłożu wymaga kotwienia mechanicznego lub wklejenia chemicznego. W podłożu betonowym najlepiej sprawdzają się kotwy stalowe M10x100 mm osadzane na żywicy, które utrzymują siłę wyrywającą rzędu 8-12 kN. W nawierzchni z kostki brukowej płytkę lepiej wmurować w betonowy fundament o wymiarach minimum 25x25x30 cm, ponieważ kostka nie zapewnia sztywnego oparcia dla punktowego obciążenia.

W bramach z napędem elektrycznym rygiel musi być zsynchronizowany z elektrozamkiem, a jego pozycja kontrolowana przez wyłącznik krańcowy. Norma PN-EN 12453 wymaga, żeby czas między naciśnięciem przycisku a pełnym zamknięciem nie przekraczał 15 sekund. Jeżeli rygiel nie trafia w płytkę, elektrozamek może się przegrzać i przestać reagować po kilku dniach intensywnej eksploatacji.

Ostatnim etapem jest kontrola samego zamka skrzydła biernego, czyli tego, które rygluje się jako pierwsze. Po zamknięciu obu skrzydeł zamek powinien pracować lekko, bez wyczuwalnego oporu i konieczności dociskania kluczem z użyciem siły. Opór oznacza, że geometria skrzydeł odbiega od pionu o więcej niż 5 mm/m, a to sygnał, że regulację zawiasów trzeba powtórzyć, zanim poprawi się pozycję rygla.

Kiedy samodzielna regulacja nie wystarczy

Jeżeli po dwóch, trzech próbach regulacji skrzydło wciąż opada lub szczelina u dołu pozostaje nierówna, przyczyny trzeba szukać głębiej. Najczęściej okazuje się, że fundament słupka nie był wylany poniżej strefy przemarzania, czyli na głębokość mniejszą niż 1,0-1,2 m dla większości regionów Polski. W takim przypadku słupki „chodzą" wraz z gruntem, a każda regulacja zawiasów daje efekt najwyżej na kilka tygodni.

Innym powodem bywa zużycie tulei nośnej w zawiasie. Tuleja z mosiądzu po 8-12 latach eksploatacji traci swoje właściwości ślizgowe, a luz na trzpieniu sięga wtedy 2-3 mm. Próba skompensowania tego dokręcaniem nakrętki kończy się zerwaniem gwintu, bo luz nie wynika z pozycji trzpienia, lecz ze zużycia materiału. Konieczna jest wtedy wymiana kompletu zawiasów, najlepiej wraz z nowymi trzpieniami.

W bramach z wypełnieniem z drewna egzotycznego lub kompozytu trzeba pamiętać, że materiał ten pracuje sezonowo, zmieniając swoje wymiary o 2-4 mm na metr bieżący. Regulacja wykonana latem niekoniecznie sprawdzi się zimą, dlatego w takich konstrukcjach zaleca się kontrolę geometrii dwa razy w roku: wczesną wiosną i późną jesienią, zanim temperatura spadnie poniżej zera.

Standardy i przepisy techniczne

Projektując lub regulując bramę dwuskrzydłową, warto odwołać się do konkretnych zapisów normatywnych. PN-EN 1991-1-4 definiuje obciążenie wiatrem, które dla bram o powierzchni powyżej 4 m² w strefie wiatrowej I Polski wynosi 0,5-0,7 kN/m², a w strefie III już 1,1-1,4 kN/m². Te wartości bezpośrednio wpływają na dobór zawiasów i wymaganą sztywność słupków.

Z kolei PN-EN 13241-1:2005 określa wymagania bezpieczeństwa dla bram z napędem, w tym obowiązek stosowania listew bezpieczeństwa i fotokomórek. Brama regulowana niezgodnie z tą normą może nie przejść odbioru technicznego, a jej użytkownik naraża się na odpowiedzialność w razie wypadku.

W przypadku bram wjazdowych na teren objęty prawem budowlanym (posesje prywatne poniżej 2,2 m wysokości nie wymagają pozwolenia, ale muszą spełniać warunki techniczne) obowiązują zapisy Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, szczególnie §12 i §291 dotyczące ogrodzeń i bram.

Montaż i regulacja bramy dwuskrzydłowej powinny być powierzone doświadczonym montażystom. Samodzielna ingerencja w elementy nośne bez znajomości norm i właściwości materiałów może skutkować utratą gwarancji, a w skrajnych przypadkach zagrożeniem dla zdrowia użytkowników. Fachowiec dysponuje kluczem dynamometrycznym, poziomicą laserową i przede wszystkim wiedzą, jak prawidłowo wyregulować bramę dwuskrzydłową, żeby służyła bezawaryjnie przez długie lata.
