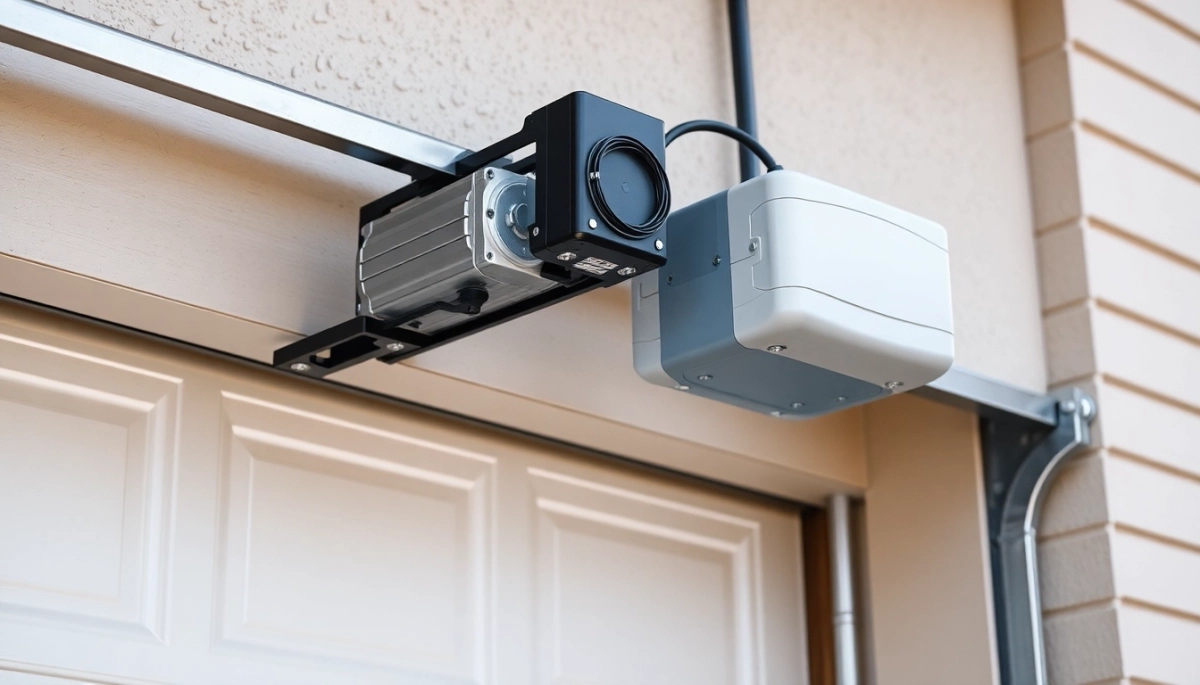

Jak zamontować napęd do bramy uchylnej i nie żałować?

Ręczne otwieranie ciężkiej, skrzypiącej bramy po zakupach albo w deszczu potrafi zniechęcić do garażu na dobre. Tym bardziej gdy dochodzi się do niego po zmroku, szukając po omacku uchwytu przy zamarzniętym zamku. Montaż napędu do bramy garażowej uchylnej usuwa tę codzienną drobną udrękę i przy okazji podnosi wartość nieruchomości, bo automatyczna brama to dziś dla kupców niemal oczywistość. Rynek oferuje kilka sprawdzonych rozwiązań, ale diabeł tkwi w szczegółach: mocy siłownika, prowadnicy, awaryjnym otwieraniu i fotokomórkach. Poniżej rozkładam temat tak, żebyś po lekturze wiedział nie tylko co kupić, lecz także dlaczego akurat tak, a nie inaczej.

• Jaki napęd do bramy uchylnej wybrać, żeby nie przepłacić
• Przygotowanie do montażu napędu: narzędzia, pomiary i prąd
• Montaż napędu do bramy garażowej uchylnej krok po kroku
• Najczęstsze błędy przy montażu napędu bramy uchylnej
• Samodzielnie czy z fachowcem: budżet i kryteria decyzji

Jaki napęd do bramy uchylnej wybrać, żeby nie przepłacić

Dobór zaczyna się od wagi skrzydła, nie od ceny urządzenia. Skrzydło uchylne z blachy stalowej o grubości 0,7-1,0 mm w pojedynczym garażu waży zwykle 70-110 kg, a w dwustanowiskowym potrafi przekroczyć 150 kg. Siłownik dobiera się z marginesem co najmniej 30% powyżej masy, bo w czasie ruchu dochodzą siły bezwładności i opory prowadnic. Zbyt słaby napęd pracuje na granicy, grzeje się i po dwóch sezonach pada, zbyt mocny pobiera niepotrzebnie prąd i kosztuje więcej przy montażu napędu do bramy uchylnej w szerszym sensie, czyli przy całym zestawie z prowadnicą.

Drugie kryterium to mechanizm przeniesienia napędu. Łańcuch stalowy jest tani i wytrzymały, ale pracuje głośno, szczególnie gdy nie jest regularnie smarowany. Pasek zbrojony kevlarem kosztuje od 30 do 50% więcej, za to redukuje hałas do poziomu cichej rozmowy, więc sprawdza się w sypialniach nad garażem. Przy bramie powyżej 120 kg łańcuch bywa bezpieczniejszy, bo pasek rozciąga się pod stałym obciążeniem i wymaga korekty naciągu co kilka miesięcy.

Prędkość przesuwu podaje się zwykle w centymetrach na sekundę lub w sekundach na pełny cykl otwarcia. Optimum dla użytku domowego to 12-18 cm/s, czyli około 10-14 sekund od zamknięcia do pełnego otwarcia. Szybsze napędy (powyżej 20 cm/s) wydają się wygodne, ale gwałtowne zatrzymanie na krańcówce skraca żywotność sprężyn skrzydła i zwiększa ryzyko zakleszczenia palców dziecka. Norma PN-EN 12604 oraz PN-EN 12453 reguluje wymogi bezpieczeństwa bram z napędem, w tym siłę docisku i wymóg fotokomórek, więc każde urządzenie zgodne z tymi normami ma wbudowany układ hamowania przed zetknięciem z przeszkodą.

Uwaga na nadproże. Wysokość od górnej krawędzi skrzydła w pozycji otwartej do sufitu determinuje długość ramienia. Przy nadprożu poniżej 25 cm standardowe ramię proste nie ma miejsca na łuk, potrzebny jest specjalny model łamany, droższy o około 15-25%. Warto zmierzyć tę przestrzeń przed zakupem, bo montaż napędu bramy uchylnej przy zbyt niskim nadprożu wymaga też obniżenia prowadnicy, co w starych garażach bywa niemożliwe bez kucia tynku.

Przygotowanie do montażu napędu: narzędzia, pomiary i prąd

Samodzielny montaż napędu do bramy garażowej uchylnej trwa zwykle od 4 do 7 godzin, ale bez przygotowania rozciąga się do dwóch dni. Najwięcej czasu pożera ustawianie prowadnicy względem sufitu, bo każdy milimetr krzywizny oznacza, że brama zacznie „ciągnąć" w jedną stronę i szarpać łańcuch. Dlatego pierwszym krokiem jest dokładny obrys i wyznaczenie osi symetrii, a nie sięganie po wiertarkę.

Lista narzędzi, bez których nie ruszysz:

• wiertarka udarowa z wiertłami do betonu 8 i 10 mm
• klucze płasko-oczkowe 10, 13, 17 mm
• poziomica 60 cm i laserowa (opcjonalnie, ale skraca pracę o połowę)
• miara zwijana, ołówek, marker
• drabina stabilna z podestem, najlepiej z asystentem trzymającym nogi
• śrubokręt krzyżakowy i płaski, kombinerki, nóż do kabli
• kołki rozporowe dedykowane do sufitu (nie uniwersalne)

Kołki to osobny temat. Betonowy strop przyjmuje kołki plastikowe 8×40 mm, ale podwieszany sufit z płyt g-k wymaga kotew motylkowych albo przejścia wkrętem przez płytę do profili C-stalowych. Stosowanie zwykłych kołków rozporowych w suficie podwieszanym to najczęstsza przyczyna wypadków, bo g-k nie utrzymuje siły wyrywającej powyżej 15-20 kg na punkt, a napęd z prowadnicą waży w sumie około 30 kg.

Prąd to kwestia, którą majsterkowicze często bagatelizują, a elektryk uznałby za fundamentalną. Silnik napędu pobiera od 150 do 400 W, a w chwili rozruchu nawet trzykrotnie więcej. Domowa instalacja 230 V zabezpieczona wyłącznikiem B16 A udźwignie to bez problemu, ale pod warunkiem, że obwód garażowy nie jest już obciążony lodówką, oświetleniem i narzędziami. Bezpieczniej poprowadzić osobny przewód YDYp 3×2,5 mm² z rozdzielni, zabezpieczony wyłącznikiem nadprądowym B10 A oraz wyłącznikiem różnicowoprądowym 30 mA. To wymóg normy PN-HD 60364 dla obwodów z urządzeniami zewnętrznymi narażonymi na wilgoć.

Bezpieczeństwo przede wszystkim. Odłącz napięcie w rozdzielni przed każdą pracą przy przewodach. Nie montuj napędu sam, bo prowadnica waży kilkanaście kilogramów i wymaga precyzyjnego trzymania na wysokości dwóch metrów. Druga osoba przytrzymuje element, Ty wiercisz i mocujesz. Brama uchylna podparta prowadnicą bez blokady może runąć w dół, dlatego przed rozpoczęciem prac zabezpiecz ją klinem lub poproś kogoś o przytrzymanie.

Zmierz trzy wartości przed wizytą w sklepie: szerokość otworu w świetle ościeżnicy, wysokość nadproża od górnej krawędzi otworu do sufitu oraz głębokość garażu za skrzydłem (minimum 3,2 m dla napędu z ramieniem prostym). Te trzy liczby decydują o długości szyny i typie ramienia. Pominiecie któregokolwiek pomiaru kończy się zwrotem albo kuciem, bo napęd do bramy uchylnej garażowej kupiony „na oko" zwykle okazuje się za krótki.

Montaż napędu do bramy garażowej uchylnej krok po kroku

Szyna jezdna, nazywana też prowadnicą, to element konstrukcyjny, do którego mocuje się cały mechanizm. Jej montaż zaczyna się od wyznaczenia linii środkowej garażu, przeniesionej z osi bramy ołówkiem na sufit. Prowadnica musi biec równolegle do tej linii, a jej odległość od czoła bramy w pozycji zamkniętej wynosi zwykle 5-8 cm. Mniejszy odstęp powoduje, że skrzydło trze o prowadnicę podczas otwierania, większy wydłuża ramię i obciąża zawiasy.

Wsporniki sufitowe mocuje się co 80-100 cm wkrętami samogwintującymi 6×60 mm do kołków w betonie albo do profili stropowych w suficie podwieszanym. Prowadnica składa się z odcinków 1, 2 lub 3 metrów łączonych specjalnymi tulejami i śrubami imbusowymi, dokręcanymi momentem 18-22 Nm. Zbyt mocne dokręcenie wygniata profil, zbyt luźne pozwala mu się rozjeżdżać pod obciążeniem, co skutkuje skokami łańcucha i stukaniem. Poziomica laserowa w tym momencie zastępuje godzinę pracy z poziomicą ręczną.

Po zawieszeniu prowadnicy przychodzi czas na ramię łączące wózek napędu ze skrzydłem bramy. Standardowe ramię proste składa się z dwóch członów połączonych przegubem, co pozwala na ruch łukowy skrzydła przy jednoczesnym przesuwie wózka po prowadnicy. Przegub na ramieniu ustawia się w połowie wysokości skrzydła, a punkty mocowania do blachy rozmieszcza symetrycznie względem osi pionowej bramy, inaczej skrzydło otwiera się krzywo i trze o uszczelkę.

Siłownik wraz z wózkiem wsuwa się w prowadnicę i blokuje zawleczką, a następnie podłącza do zasilania przewodem trójżyłowym przez kostkę zaciskową z tyłu obudowy. Lampa sygnalizacyjna montuje się na ścianie frontowej garażu w miejscu widocznym z podjazdu, na wysokości minimum 2 m. Fotokomórki ustawia się po obu stronach otworu, 10-15 cm nad posadzką, skierowane na siebie nawzajem, zasilane tym samym przewodem co napęd.

Programowanie pilota i ustawień krańcowych odbywa się zwykle przyciskiem na obudowie siłownika, w kolejności: najazd do pozycji zamkniętej, zapis pozycji, najazd do pozycji otwartej, zapis, test. W napędach z enkoderem pozycja ustawia się automatycznie przy pierwszym pełnym cyklu, w tańszych modelach z wyłącznikami mechanicznymi trzeba ręcznie dokręcić śruby krańcowe na prowadnicy. Po ustawieniu wykonuje się trzy pełne cykle próbne bez obciążenia, potem trzy z normalnym użytkowaniem. Brama powinna ruszać łagodnie, bez szarpnięć i dźwięków metalu o metal.

Najczęstsze błędy przy montażu napędu bramy uchylnej

Najczęstszy błąd to montaż napędu do bramy uchylnej bez wcześniejszego sprawdzenia mechanizmu zamykającego skrzydło. Starsze bramy mają boczne zatrzaski albo rygle, które blokują ruch w górę i powodują, że napęd przegrzewa się po kilku sekundach próby. Przed instalacją siłownika każdy rygiel trzeba wymontować albo przestawić w pozycję neutralną, bo napęd nie jest w stanie fizycznie pokonać siły potrzebnej do wyrwania zasuwki z prowadnicy.

Drugie miejsce zajmuje źle wypoziomowana prowadnica. Jej koniec po stronie silnika opadnie o 5 mm, skrzydło podczas otwierania „ciągnie" w lewo i hałasuje, a łańcuch zaczyna schodzić z zębatki po kilku tygodniach. To usterka, która wraca po każdej regulacji, bo źródło leży w mocowaniu sufitowym. Jedynym rozwiązaniem jest demontaż prowadnicy i ponowne ustawienie jej z użyciem poziomicy laserowej, a nie zwykłej.

Trzeci błąd, najgroźniejszy, to rezygnacja z fotokomórek albo ich montaż na wysokości 30-40 cm zamiast 10-15 cm. Fotokomórka umieszczona zbyt wysoko nie chroni dziecka leżącego pod skrzydłem, a fotokomórka zawieszona zbyt nisko łapie liście i kurz, co skutkuje fałszywymi alarmami i blokowaniem bramy w pozycji otwartej. Norma PN-EN 12453 wymaga, by czujnik reagował na przeszkodę o średnicy 50 mm na wysokości do 30 cm od podłoża.

Nie używaj kołków uniwersalnych w suficie podwieszanym. G-k wytrzymuje 5-8 kg na kołek, napęd z prowadnicą waży 25-35 kg. Po kilku tygodniach cyklicznego obciążenia kołek zaczyna się wysuwać, prowadnica opada, a skrzydło traci synchronizację z napędem. W najgorszym scenariuszu prowadnica spada na samochód albo osobę stojącą pod bramą.

Czwarty, często pomijany problem, to brak luzu na mechanizm awaryjnego odblokowania. Linka lub kluczyk odblokowujący musi wisieć swobodnie, inaczej w razie braku prądu odblokowanie trwa pół godziny, a w tym czasie samochód blokuje podjazd. Piąty błąd to montaż napędu bez wcześniejszego nasmarowania zawiasów bramy. Szarpana brama z suchymi zawiasami obciąża napęd kilkukrotnie, bo silnik musi pokonać opory, które przy nasmarowanych zawiasach nie istnieją.

Checklist przed pierwszym uruchomieniem:

• wszystkie śruby konstrukcyjne dokręcone momentem zgodnym z instrukcją
• fotokomórki reagują na przecięcie wiązki (test ręką lub deską)
• lampa sygnalizacyjna miga przy ruchu skrzydła
• awaryjne odblokowanie działa płynnie i nie wymaga siły
• skrzydło zamyka się szczelnie, uszczelka dolna przylega do posadzki
• napęd nie wydaje dźwięków tarcia ani zgrzytania
• po trzech próbnych cyklach obudowa siłownika ma temperaturę poniżej 50°C

Samodzielnie czy z fachowcem: budżet i kryteria decyzji

Samodzielny montaż napędu do bramy garażowej uchylnej ma sens, gdy masz doświadczenie w pracach elektrycznych i budowlanych, brama jest nowa albo niedawno wymieniana, a nadproże ma standardowe wymiary. W takim przypadku oszczędzasz od 600 do 1200 zł na robociźnie, zyskując pewność, że każdy wkręt jest dokręcony tak, jak chciałeś. Czas potrzebny na pracę to 5-8 godzin dla jednej osoby, 3-4 godziny w duecie z pomocnikiem.

Fachowiec jest nieodzowny, gdy brama ma nietypowe wymiary, nadproże poniżej 20 cm albo gdy instalacja elektryczna wymaga poprowadzenia nowego obwodu od rozdzielni. Również w sytuacji, gdy brama ma ponad 15 lat i wymaga wcześniejszej regulacji sprężyn, warto zlecić całość jednej ekipie, bo każda ingerencja w sprężyny skrzydła bez doświadczenia grozi poważnym urazem. Napęd do bramy uchylnej z montażem w pakiecie u autoryzowanego instalatora daje też gwarancję na wykonaną pracę, zwykle 24 miesiące, a na sam napęd od 3 do 5 lat.

Kryterium, które przesądza sprawę. Jeśli po przeczytaniu powyższych akapitów nie jesteś pewien, od czego zacząć, zadzwoń do instalatora i zapytaj o wizję lokalną. Fachowiec przyjeżdża, mierzy bramę, ocenia nadproże i stan instalacji, a potem przedstawia konkretną wycenę z wyszczególnionym modelem napędu oraz zakresem prac. Taki ogląd kosztuje zwykle 100-200 zł, które odlicza się od późniejszego zlecenia. Bez tej wizji ryzykujesz zakup napędu o złych parametrach albo zbyt krótkiej prowadnicy, a zwrot towaru w marketach budowlanych bywa kłopotliwy.

Smart home i zdalne sterowanie to dziś standard, ale wymaga stabilnego Wi-Fi w garażu, a ten często jest martwą strefą domowej sieci. Przed montażem warto zainstalować wzmacniacz sygnału albo repeater przy wejściu do garażu, bo napęd sterowany smartfonem, który gubi połączenie co kilka dni, frustruje bardziej niż pilot radiowy. Moduł Wi-Fi w napędzie pobiera około 2 W mocy ciągłej, więc wartość ta nie ma znaczenia dla rachunku za prąd, ale dla komfortu użytkowania już tak.

Trwałość napędu zależy w 70% od jakości montażu, w 20% od warunków pracy (wilgotność, temperatura), w 10% od samego urządzenia. Dlatego nawet średni model zainstalowany zgodnie z instrukcją i normami przepracuje 15 lat, a najlepszy model zamontowany byle jak odmówi posłuszeństwa po dwóch sezonach. Pośpiech przy montażu napędu do bramy uchylnej to najdroższy element całej inwestycji, choć nie pojawia się w żadnej wycenie.

Na koniec kwestia, o której rzadko się pisze, a która ma realne znaczenie: po montażu napędu brama uchylna wymaga przeglądu co 12 miesięcy. Smarowanie łańcucha, kontrola naciągu paska, sprawdzenie zużycia rolek wózka i regulacja krańcówek to czynności zajmujące około godziny. Zaniedbanie tego cyklu skraca żywotność napędu o połowę i zwiększa ryzyko awarii w najmniej odpowiednim momencie, na przykład w środku nocy podczas powrotu do domu.

Źródła i normy: PN-EN 12604 (bramy. Aspekty mechaniczne. Wymagania), PN-EN 12453 (bramy. Bezpieczeństwo użytkowania bram z napędem. Wymagania), PN-HD 60364 (instalacje elektryczne niskiego napięcia), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, karty katalogowe producentów napędów sekcyjnych i uchylnych (informacje o mocowaniach, momentach dokręceń, dopuszczalnym obciążeniu prowadnic).
