Jaki otwór na schody zabiegowe? Wymiary L i U, prześwit
Otwór na schody zabiegowe wymiaruje się pod konkretny model schodów. Jego szerokość powinna być co najmniej o 7 cm większa od całkowitej szerokości schodów z balustradą po jednej stronie albo o 10 cm przy balustradach z obu stron. Długość wynika z wysokości kondygnacji, grubości stropu i prześwitu nad stopniami, który ma wynosić min. 200 cm. Schody zabiegowe bez spocznika na kondygnację ok. 2,9 m zajmują w rzucie od ok. 3,5 m² (wariant stromy) do blisko 5 m² (wariant wygodny), a sam otwór w stropie jest zwykle mniejszy od tego rzutu.
- Jaki musi być otwór na schody zabiegowe?
- Ile miejsca potrzebują schody zabiegowe?
- Jak wyliczyć schody zabiegowe pod otwór w stropie?
- Jakie wymiary zmierzyć przed zamówieniem schodów zabiegowych?
- Otwór na schody zabiegowe w stropie żelbetowym, Teriva i drewnianym
- Schody zabiegowe L czy U: jak dobrać układ do otworu?
- Najczęstsze błędy przy planowaniu otworu na schody zabiegowe
- Lista kontrolna przed wycięciem otworu na schody zabiegowe
Jaki musi być otwór na schody zabiegowe?
Otwór na schody zabiegowe musi zmieścić bieg razem z balustradą i zapasem montażowym, a nad każdym stopniem zapewnić co najmniej 200 cm wolnej wysokości. Nie istnieje jedna uniwersalna długość otworu pod schody zabiegowe, bo zależy ona od liczby stopni, miejsca skrętu i grubości stropu.
Dla szerokości producent schodów Dolle w swoim poradniku pomiaru schodów zaleca zapas min. 7 cm ponad całkowitą szerokość schodów z jednostronną balustradą oraz min. 10 cm, gdy balustrady stoją po obu stronach biegu. Do każdego modelu ten producent dołącza dokumentację z wymiarami, w której podaje długość i szerokość otworu dla danych schodów. Kolejność pracy jest więc jasna: najpierw model i jego karta wymiarów, potem otwór w stropie.
Przykład: wybrany model schodów zabiegowych z balustradą po jednej stronie ma całkowitą szerokość 90 cm. Minimalna szerokość otworu to 90 cm + 7 cm = 97 cm. Jeśli dołożysz drugą balustradę i całkowita szerokość wzrośnie do 94 cm, otwór musi mieć co najmniej 94 cm + 10 cm = 104 cm.
Rodzaj i mocowanie balustrady na schody ustal przed wymiarowaniem otworu, bo jej grubość wchodzi w całkowitą szerokość schodów. Prześwit liczy się pionowo od krawędzi stopnia do najniższego punktu sufitu nad nim i to on, a nie sama powierzchnia schodów, wyznacza, gdzie otwór musi się zaczynać.
Ile miejsca potrzebują schody zabiegowe?
Schody zabiegowe bez spocznika na wysokość 292 cm potrzebują ok. 3,5 m² w wariancie stromym i blisko 5 m² w wariancie wygodnym z 17 podniesieniami. Gdy zamiast stopni zabiegowych zaplanujesz spocznik, dochodzi ok. 1,5 m². Takie uśrednione wyliczenia miejsca pod schody dotyczą wariantów o tej samej szerokości biegu i tym samym kształcie, różniących się tylko wysokością i głębokością stopni.
Szerszy przedział, od 1,2 m² do ponad 5 m², podaje poradnik Murator o otworze w stropie na schody, przyjmując, że otwór w przybliżeniu odpowiada rzutowi poziomemu schodów danego typu. Dla porównania z innymi konstrukcjami: proste schody wymagają otworu o długości ok. 2,6-3 m, a kręcone mieszczą się w ok. 2 m, co pokazuje zestawienie wymiarów otworu dla typów schodów. Przy kręconych i strychowych zapas montażowy opisują wskazówki Dolle do obliczania otworu.
| Typ schodów | Miejsce w rzucie lub wymiar otworu | Co zmienia wynik |
|---|---|---|
| Schody zabiegowe L lub U bez spocznika (kondygnacja 292 cm) | ok. 3,5 m² (strome) do blisko 5 m² (wygodne) | wysokość i głębokość stopni, liczba podniesień |
| Schody ze spocznikiem zamiast stopni zabiegowych | ok. 1,5 m² więcej niż wersja zabiegowa | wielkość spocznika |
| Schody proste jednobiegowe | otwór ok. 2,6-3 m długości | wysokość kondygnacji, nachylenie |
| Schody kręcone | ok. 2 m; otwór ok. 10 cm większy od średnicy schodów | średnica, montaż balustrady |
| Schody strychowe składane | otwór min. 10 mm dłuższy i szerszy od obudowy | dokumentacja producenta |
| Wszystkie typy łącznie | od 1,2 m² do ponad 5 m² rzutu | typ i układ biegu |
Dlaczego otwór bywa mniejszy niż rzut schodów zabiegowych?
Źródła różnią się tu akcentem: Murator przyjmuje, że otwór w przybliżeniu równa się rzutowi schodów, a schody.pl zaznacza, że policzona powierzchnia dotyczy samych schodów, a otwór zajmuje mniej, zależnie między innymi od grubości stropu. Różnicę tłumaczy prześwit: najniższe stopnie leżą na tyle nisko, że nad nimi może zostać pełny strop. Rzut schodów wystarcza do wstępnego planu, a dokładną krawędź otworu wyznacza obliczenie prześwitu pokazane niżej.

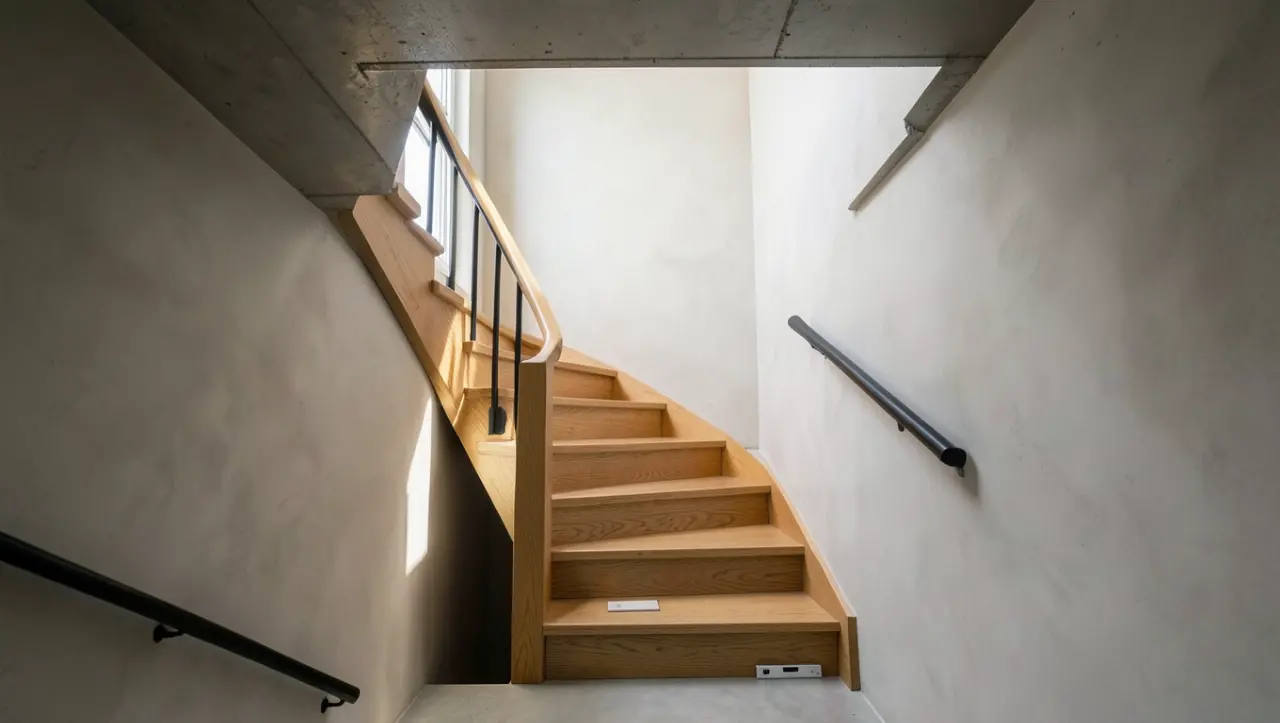

Jak wyliczyć schody zabiegowe pod otwór w stropie?
Schody zabiegowe wylicza się od wysokości kondygnacji: dzielisz ją przez liczbę podniesień, sprawdzasz wysokość i głębokość stopnia, a potem ustalasz, od którego stopnia potrzebny jest otwór. Wysokość mierz od wykończonej podłogi parteru do wykończonej podłogi piętra, razem z wylewką, płytkami lub panelami.
Murator podaje, że na przeciętną kondygnację ok. 3 m (z grubością stropu) wychodzi 17 stopni po 17,6 cm, wygodna głębokość stopnia to ok. 27-29 cm, a stopnie nie powinny przekraczać 19 cm wysokości ani mieć mniej niż 22 cm głębokości. W wyliczeniach schody.pl wariant nazwany stromym, ale akceptowalnym, ma 19,4 cm wysokości i 23,5 cm głębokości, czyli wysokość stopnia przekracza próg z Murator. Bezpieczniej trzymać się granicy 19 cm, zwłaszcza gdy ze schodów korzystają małe dzieci lub niscy domownicy. Dolle wskazuje optymalny kąt nachylenia schodów w przedziale 30-40°.
Przykład: wysokość i liczba stopni dla kondygnacji 280 cm
- Dane wejściowe (Przykład): wysokość od podłogi do podłogi 280 cm.
- Minimalna liczba podniesień przy granicy 19 cm: 280 cm / 19 cm = 14,74, po zaokrągleniu w górę 15 podniesień po 280 / 15 = 18,7 cm (zaokrąglone do 0,1 cm).
- Wariant wygodniejszy, bliski 17,6 cm: 280 cm / 17,6 cm = 15,9, czyli 16 podniesień po 280 / 16 = 17,5 cm.
- Głębokość stopnia dobierz z przedziału 27-29 cm; przy stopniach zabiegowych sprawdź ją na linii, po której realnie się chodzi, bo przy wewnętrznym łuku stopnie się zwężają.
Przykład: od którego stopnia musi zaczynać się otwór
Przykład: kondygnacja 280 cm, grubość stropu 30 cm mierzona od spodu sufitu do wykończonej podłogi piętra, 16 podniesień po 17,5 cm. Spód stropu leży na wysokości 280 cm - 30 cm = 250 cm nad podłogą parteru. Przy prześwicie min. 200 cm krawędź stopnia może zostać pod pełnym stropem tylko wtedy, gdy leży nie wyżej niż 250 cm - 200 cm = 50 cm.
- Stopień 1: 17,5 cm, prześwit 250 - 17,5 = 232,5 cm, wystarcza.
- Stopień 2: 35 cm, prześwit 215 cm, wystarcza.
- Stopień 3: 52,5 cm, prześwit 197,5 cm, za mało.
Wynik: otwór musi zaczynać się najpóźniej nad krawędzią trzeciego stopnia, a wszystkie wyższe stopnie muszą leżeć w jego obrysie. Przy stropie 20 cm spód stropu jest na 260 cm i pod stropem zmieszczą się trzy stopnie (trzeci ma prześwit 207,5 cm), więc otwór może być krótszy. To uproszczenie: projektant sprawdza prześwit wzdłuż całego biegu, także przy skosach dachu.
Stopnie zabiegowe na skręcie a położenie otworu
Przy schodach zabiegowych trzeba określić promień skrętu oraz położenie pierwszego i ostatniego stopnia, bo od nich zależy kształt otworu. Stopnie zabiegowe nie mogą być zbyt wąskie po wewnętrznej stronie łuku. Wniosek z przykładu powyżej: jeśli skręt wypada na dole biegu, część stopni klinowych może zostać pod pełnym stropem; jeśli przy wyjściu na piętro, cały zabieg musi leżeć w otworze. Różnice między układami ze stopniami klinowymi opisuje tekst schody wachlarzowe a zabiegowe.

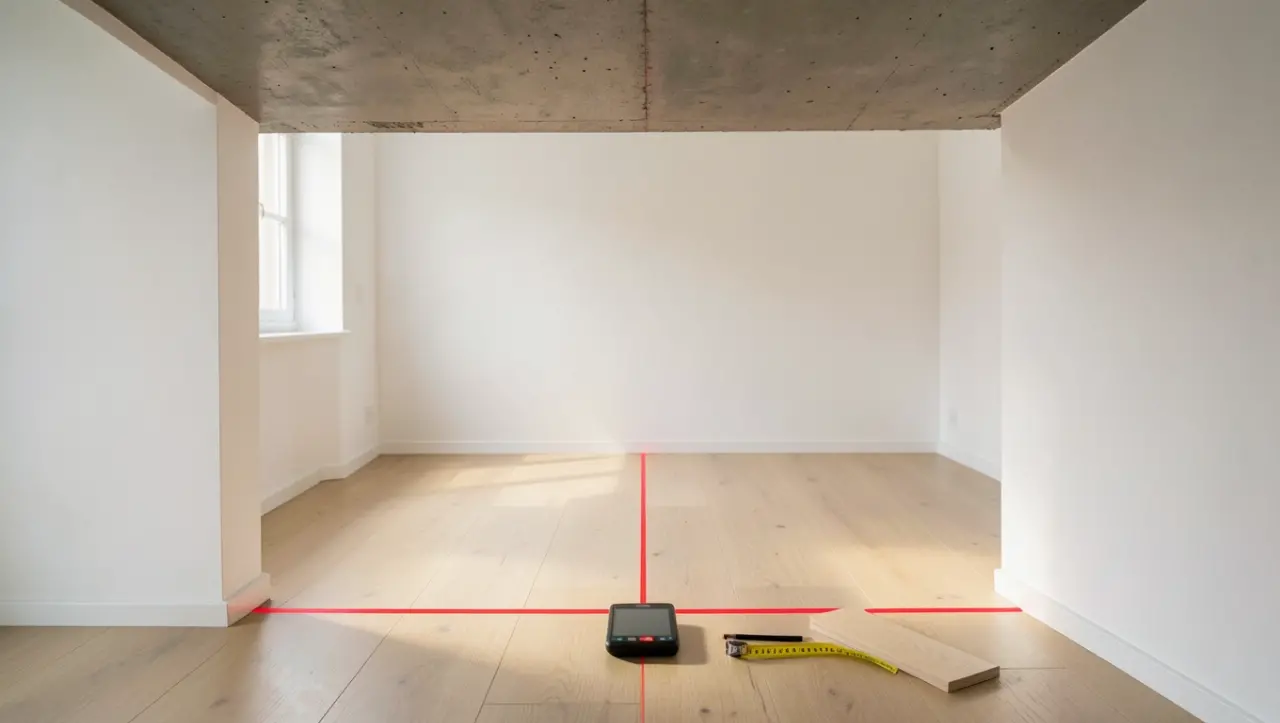

Jakie wymiary zmierzyć przed zamówieniem schodów zabiegowych?
Przed zamówieniem schodów zabiegowych potrzebujesz pięciu wymiarów opisanych literami oraz grubości stropu i prześwitu. Oznaczenia poniżej odpowiadają tym z instrukcji pomiaru Dolle; opis w tabeli jest skrócony.
| Oznaczenie | Wymiar | Jak mierzyć, na co uważać |
|---|---|---|
| H | wysokość kondygnacji (cm) | od wykończonej podłogi parteru do wykończonej podłogi piętra |
| M | minimalna długość otworu (cm) | z obróbką krawędzi; zaznacz belki i instalacje |
| N | minimalna szerokość otworu (cm) | decyduje, które modele w ogóle się zmieszczą |
| R | długość zabiegu schodów (cm) | razem z położeniem pierwszego i ostatniego stopnia |
| R1 | szerokość zabiegu schodów (cm) | razem z promieniem skrętu |
| grubość stropu | od spodu sufitu do wykończonej podłogi piętra (cm) | im grubszy strop, tym mniej stopni zmieści się pod nim |
| E | prześwit nad stopniami (cm) | min. 200 cm; skosy dachu mogą go zmniejszyć |
Prosty test przed zamówieniem: obrysuj kształt schodów taśmą na podłodze, na ścianie zaznacz wysokości kolejnych stopni i sprawdź, czy nad każdym zostaje wymagany prześwit.

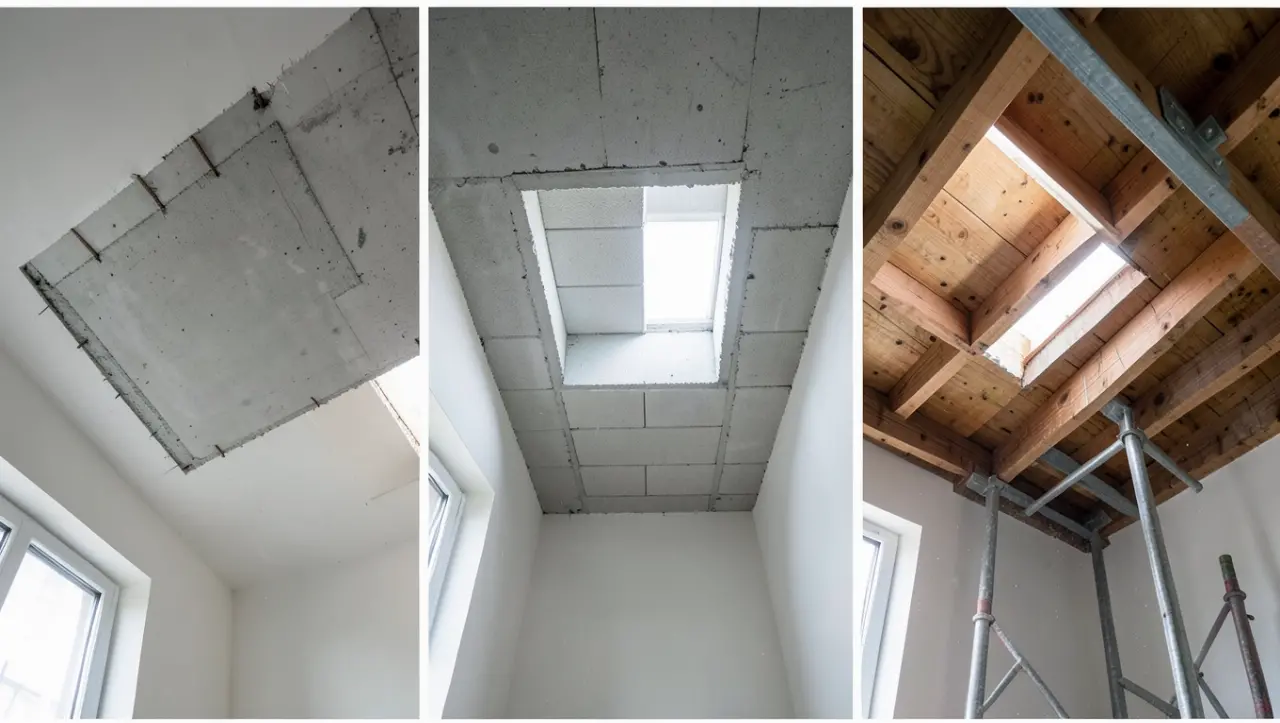

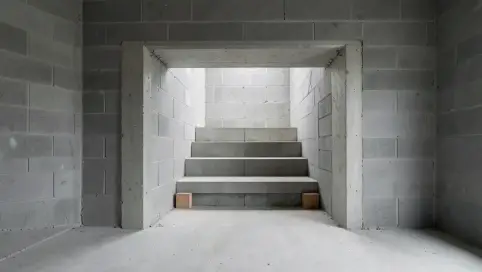

Otwór na schody zabiegowe w stropie żelbetowym, Teriva i drewnianym
Wymiar otworu z karty schodów to punkt wyjścia; czy da się go wyciąć w wybranym miejscu i jak wzmocnić strop, decyduje projektant konstrukcji. Nowy otwór zmienia rozkład sił w stropie, więc zwykle potrzebne są wymiany, dodatkowe podpory lub podciągi, które dociążają pozostałą część stropu, ściany, a czasem strop niższej kondygnacji. Wycinanie otworu bez zabezpieczeń grozi zawaleniem części stropu, co stwarza zagrożenie dla ludzi i może uszkodzić strop poniżej.
Przed projektem konstruktor powinien zinwentaryzować strop: grubość płyty, rozstaw zbrojenia, nośność belek, a także ślady wilgoci i grzyba, które osłabiają materiał. Pomocny jest projekt budowlany domu, jeśli się zachował. Różnice między typami stropów zebrano w tabeli na podstawie opisu stropów pod otwór schodowy.
| Rodzaj stropu | Co ustalić przed wyznaczeniem otworu | Skutek cięcia bez projektu |
|---|---|---|
| Teriva (żebrowy), domy z lat 70.-90. | kierunek żeber, wyznaczony magnetycznie lub przez odkrywkę | przecięte żebro: ugięcie stropu o 8-15 mm w ciągu kilku tygodni |
| Żelbetowy monolityczny, 14-20 cm | układ podwójnego zbrojenia głównego, otulina 2,5-3,5 cm | uszkodzona dolna stal: rysy na ścianie kondygnacji niżej |
| Drewniany belkowy | rozstaw belek (60-90 cm) i ich przekrój (8×16 do 12×22 cm) | belka przecięta bez wymianu traci 50-70% podparcia |
| Płyty kanałowe | strefa między żebrami, jedyne miejsce dopuszczalnego cięcia | naruszenie żeber płyty |
Zasady wspólne dla otworów pod każdy typ schodów zebraliśmy w artykule jaki otwór w stropie na schody.
Schody zabiegowe L czy U: jak dobrać układ do otworu?
Schody zabiegowe występują w układzie z ¼ zabiegu (kształt litery L) i ½ zabiegu (kształt litery U); wybór zależy od tego, czy otwór już istnieje, ile miejsca masz w rzucie i kto będzie z nich korzystał. Poniższe reguły wynikają z danych opisanych wyżej.
- Jeśli otwór już jest: zmierz jego długość i szerokość z obróbką, a model dobierz do szerokości N pomniejszonej o zapas 7 lub 10 cm.
- Jeśli otworu jeszcze nie ma: wybierz model, weź wymiary otworu z jego dokumentacji i dopiero z nimi idź do konstruktora.
- Jeśli brakuje miejsca na spocznik: wybierz stopnie zabiegowe, bo spocznik dokłada ok. 1,5 m² rzutu.
- Jeśli masz ok. 5 m² i zależy Ci na wygodzie: planuj stopnie ok. 17-17,6 cm wysokości i 27-29 cm głębokości.
- Jeśli masz bliżej 3,5 m²: wariant stromy jest możliwy, ale nie przekraczaj 19 cm wysokości stopnia.
- Jeśli strop jest szeroki, a otwór może być krótki: układ L lub U skraca długość otworu względem biegu prostego.
Jakie wymiary powinien mieć otwór pod schody strychowe?
Otwór pod schody strychowe powinien być co najmniej o 10 mm dłuższy i szerszy od obudowy schodów, zgodnie z dokumentacją producenta, żeby dało się je wypoziomować i swobodnie składać. To zupełnie inna skala niż przy schodach zabiegowych, które wymagają otworu liczonego jak dla pełnego biegu. Jeśli wybierasz między składanymi schodami a stałym biegiem na poddasze, zobacz poradnik o schodach na strych.
Najczęstsze błędy przy planowaniu otworu na schody zabiegowe
Większość błędów przy otworze na schody zabiegowe bierze się z pomiaru bez warstw wykończenia i z pominięcia przeszkód nad biegiem. Dolle opisuje przypadek, w którym wysokość kondygnacji przyjęta na oko była zaniżona o 12 cm i zamówionych schodów nie dało się zamontować.
- Pomiar wysokości do surowego stropu lub posadzki, bez wylewki, płytek czy paneli.
- Otwór policzony bez balustrady i bez zapasu 7-10 cm na szerokości.
- Pominięte belki, grzejniki, skosy dachowe i instalacje w obrysie otworu.
- Szkic bez okien, drzwi i wnęk, przez co zabieg koliduje z ościeżem lub ścianą.
- Brak sprawdzenia prześwitu 200 cm nad każdym stopniem, zwłaszcza na skręcie.
- Zbyt wąskie stopnie zabiegowe przy wewnętrznej stronie łuku.
- Wyznaczenie i wycięcie otworu w stropie bez projektu konstruktora.
Lista kontrolna przed wycięciem otworu na schody zabiegowe
- Zmierz wysokość H od wykończonej podłogi do wykończonej podłogi.
- Policz liczbę podniesień i wysokość stopnia (nie więcej niż 19 cm), dobierz głębokość 27-29 cm.
- Wybierz układ L lub U i model, pobierz jego wymiary otworu M i N.
- Dolicz zapas szerokości: 7 cm przy jednej balustradzie, 10 cm przy dwóch.
- Zmierz grubość stropu i policz, od którego stopnia potrzebny jest otwór przy prześwicie 200 cm.
- Obrysuj schody taśmą na podłodze i sprawdź kolizje z oknami, drzwiami i grzejnikami.
- Zleć inwentaryzację stropu i projekt otworu z wymianami lub podciągami.
- Prowadź cięcie pod nadzorem, z podparciem stropu do czasu wykonania wzmocnień.
