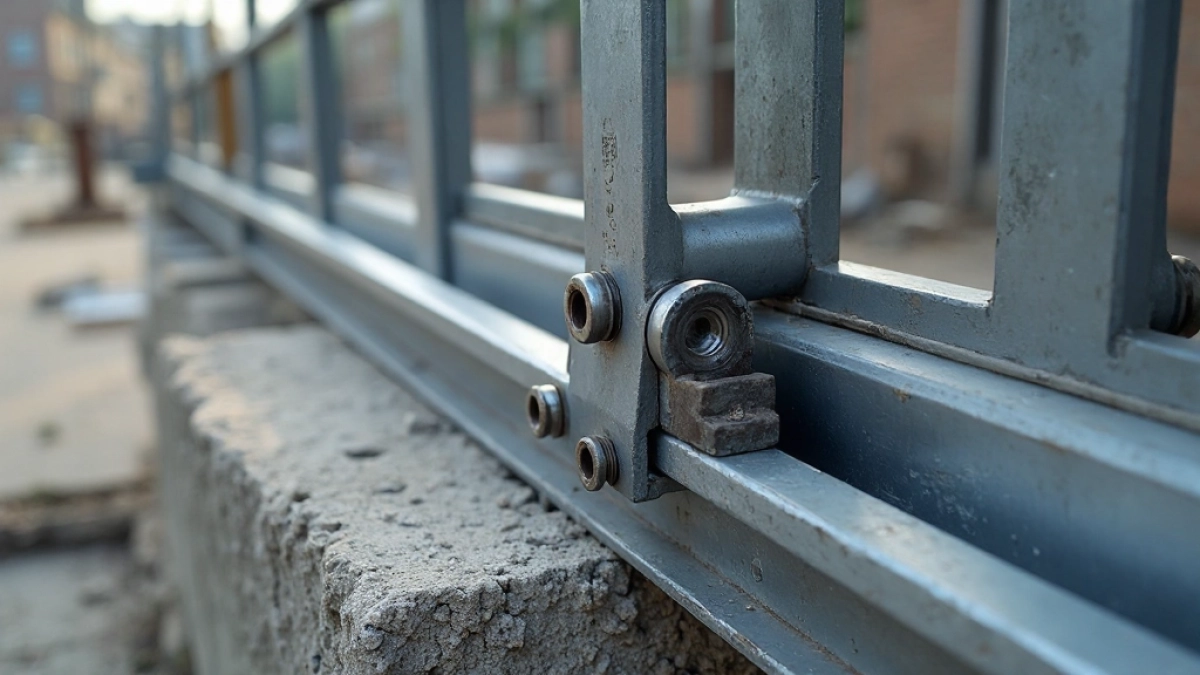

Jaki profil do bramy przesuwnej 4m? Sprawdź, zanim zaczniesz spawać

Cztery metry światła wjazdu to granica, przy której kończy się prowizorka z cieńszym profilem, a zaczyna się poważne liczenie każdego kilograma i milimetra ugięcia. Źle dobrany profil ugina się pod własnym ciężarem, wózek jezdny zaczyna klinować się w szynie, a po dwóch sezonach zimowych skrzydło zaciera się o słup. Dobrze dobrany profil 80x80x5 mm lub 70x70x4 mm z odpowiednio wyliczoną przeciwwagą pracuje cicho przez 15-20 lat bez większych ingerencji. Różnica między bramą, która wymiata śnieg zimą bez szarpania, a taką, którą trzeba pchać ręką, tkwi zwykle w trzech decyzjach podjętych jeszcze przed pierwszym cięciem stali.

• Profil 80x80x5 czy 70x70x4 do bramy 4m? Tabela porównawcza
• Jak obliczyć długość profilu i przeciwwagę dla bramy przesuwnej 4m
• Fundament pod bramę przesuwną 4m i najczęstsze błędy montażowe

Profil 80x80x5 czy 70x70x4 do bramy 4m? Tabela porównawcza

Dla bramy przesuwnej o świetle 4 m branżowy standard to profile o przekroju 80x80x5 mm (stal S235 lub S355) w ramie głównej oraz 60x40x3 mm w słupkach wewnętrznych. Taki dobór wynika z prostej fizyki: moment bezwładności przekroju kwadratowego 80x80x5 jest o 87% większy niż 60x40x3, a to właśnie on decyduje o ugięciu swobodnego końca skrzydła. Przy rozpiętości 6 m (światło plus przeciwwaga) ugięcie dla profilu 80x80x5 nie powinno przekroczyć 12-15 mm, co mieści się w tolerancji wózka jezdnego.

Profil półzamknięty (ceownik) 80x40x5 mm sprawdza się w lżejszych konstrukcjach, ale jego sztywność skrętna jest czterokrotnie mniejsza niż zamkniętego kwadratu. Różnica wynika z rozkładu masy względem osi obojętnej: kształt zamknięty ma stały moment bezwładności w każdym kierunku, a ceownik tylko w jednej płaszczyźnie. Przy bramie 4 m z wypełnieniem z blachy trapezowej profil półzamknięty zaczyna odkształcać się w kierunku poprzecznym już po roku.

Nie kupuj profilu 50x50x3 do bramy 4 m. Oszczędność rzędu 40-60 zł na metrze bieżącym oznacza ugięcie swobodnego końca o 35-50 mm. Taki luz mechanicznie zniszczy wózek jezdny w ciągu 18 miesięcy, a naprawa samej szyny to koszt trzykrotnie wyższy niż różnica w cenie profilu.

Cena orientacyjna zestawu (profil + wózki + szyna + słup prowadzący) dla bramy 4 m z profilem 80x80x5 to 2400-3200 zł bez wypełnienia. Wersja z 70x70x4 to 1900-2500 zł. W obu przypadkach automatyka z napędem 600 Nm dolicza 1800-2800 zł, ale to osobna kalkulacja. Norma PN-EN 13241-1 reguluje wymagania bezpieczeństwa dla bram z napędem, w tym minimalną sztywność konstrukcji zapobiegającą zakleszczeniu.

Jak obliczyć długość profilu i przeciwwagę dla bramy przesuwnej 4m

Całkowita długość skrzydła bramy przesuwnej to światło wjazdu pomnożone przez 1,5. Dla światła 4 m oznacza to skrzydło o długości 6 m, z czego 2 m stanowi przeciwwagę chowającą się za ogrodzeniem. Ten 50-procentowy zapas nie jest przypadkowy: zapewnia, że środek ciężkości bramy zawsze leży nad punktem podparcia wózka, a nie za nim.

Krok 1. Zmierz światło wjazdu w najwęższym miejscu między słupkami. Dodaj 2-3 cm luzu montażowego na każdą stronę. Przy 4 m zmierzonego światła rzeczywista długość prześwitu roboczego to 404-406 cm.

Krok 2. Określ wagę skrzydła. Wzór jest prosty: powierzchnia wypełnienia razy jego ciężar właściwy. Drewno (sosna, świerk) to 35-50 kg/m², drewno egzotyczne 60-80 kg/m², blacha stalowa trapezowa T18-T20 to 18-25 kg/m², kratka stalowa 12-18 kg/m², panele aluminiowe 8-14 kg/m². Sama rama z profilu 80x80x5 waży około 18-22 kg/mb.

Krok 3. Dodaj zapas na wypełnienie, którego jeszcze nie wybrałeś. Jeśli wiesz, że zmienisz drewno na blachę, policz wariant cięższy. Różnica 25 kg/m² na 16 m² powierzchni to 400 kg, a to zmienia klasę wózka jezdnego. Profil 80x80x5 udźwignie skrzydło do 650 kg, ale wózek dobiera się do konkretnej wagi, nie do profilu.

Krok 4. Wybierz wózek jezdny zgodny z wymiarem profilu dolnego. Standardowe wózki mają rolki o średnicy 80-120 mm i nośności 350-800 kg na sztukę. Brama 4 m z wypełnieniem drewnianym wymaga dwóch wózków po 500 kg każdy, a nie dwóch po 300 kg. Oszczędność 200 zł na wózkach to ryzyko wybicia rolki w drugą zimę.

Minimalna długość przeciwwagi dla światła 4 m wynosi 1,6 m, ale optymalna to 2 m. Każdych 20 cm przeciwwagi skraca wymagany moment obrotowy napędu o około 8%, bo przesuwa środek ciężkości w stronę punktu podparcia. Dla napędu ręcznego krótsza przeciwwaga oznacza większy opór przy ruszaniu z miejsca.

Przelicznik długości skrzydła: światło × 1,5. Dla 4 m to 6 m. Dla 5 m to 7,5 m. Dla 6 m to 9 m. Poniżej wartości 1,4 środek ciężkości wychodzi poza strefę podparcia i brama zaczyna się przechylać do przodu przy każdym otwarciu.

Fundament pod bramę przesuwną 4m i najczęstsze błędy montażowe

Fundament pod przeciwwagę i słup prowadzący musi sięgać poniżej strefy przemarzania, która w Polsce wynosi od 80 cm (zachód) do 140 cm (wschód). Beton B20 (C16/20) zbrojony prętami fi 12 mm w rozstawie 20 cm utrzyma siły poziome rzędu 800-1200 N generowane przez bramę o wadze 500 kg przy ruszaniu. Wymiary fundamentu dla światła 4 m: głębokość minimum 100 cm, szerokość 50 cm, długość równa 1/2 światła, czyli 2 m.

Odstęp dolnej krawędzi skrzydła od gruntu powinien wynosić 5-8 cm. Mniejszy luz łapie liście i śnieg, większy przepuszcza zające i psy. W praktyce najwygodniej ustawić bramę tak, by w stanie spoczynku 6 cm było nad kostką brukową, a 8 cm nad nieutwardzonym podjazdem. Różnica 2 cm na długości 6 m to 1,5 mm na metrze, niewidoczne gołym okiem, ale odczuwalne dla wózka.

Najczęstsze błędy montażowe, które kosztują lata pracy bramy:

• Mieszanie profili od różnych producentów o tej samej nominalnej średnicy, ale różnej grubości ścianki (np. 4,5 mm zamiast 5 mm). Różnica 0,5 mm na przekroju 80x80 to spadek sztywności o 12%.
• Spawanie bez podkładek montażowych, które ustawiają profile pod kątem 90°. Krzywa rama zaczyna skrzypieć po roku i klinuje się w prowadnicy.


• Brak smarowania rolek wózka raz na 6 miesięcy. Stwardniały smar grafitowy zamienia się w pastę ścierną, która wyżera łożyska w ciągu dwóch sezonów.


• Osadzenie szyny jezdnej bezpośrednio na kostce brukowej zamiast na fundamencie betonowym. Kostka pracuje pod obciążeniem i po roku szyna ma 5 mm różnicy poziomu.

Konserwacja co 6 miesięcy zajmuje 30 minut: smarowanie rolek smarem grafitowym, czyszczenie szyny z liści, sprawdzenie luzów na śrubach wózka, kontrola naciągu łańcucha lub paska w napędzie. Brama, która przeszła tę procedurę regularnie przez 15 lat, zachowuje 80% pierwotnej sprawności. Ta pominięta, traci połowę mechanizmów w dekadę.

Schemat fundamentu w praktyce: wykop 200×50×100 cm (długość × szerokość × głębokość), podsypka żwirowa 10 cm, zbrojenie podłużne 4 pręty fi 12 mm i strzemiona fi 8 mm co 30 cm, beton B20 z wypełnieniem kamiennym. W świeży fundament osadza się kotwy słupa prowadzącego i płyty kotwiące wózka jezdnego. Beton potrzebuje 28 dni do pełnej wytrzymałości, ale pierwsze 7 decyduje o tym, czy kotwy nie przesuną się podczas wiązania.

Kiedy wezwać fachowca: przy świetle powyżej 6 m, przy braku doświadczenia w spawaniu konstrukcyjnym (potrzebne uprawnienia wg PN-EN 1090-2), przy montażu automatyki z napędem 800 Nm i większym, oraz przy bramach przeciwpożarowych klasy EI 60 lub EI 120. Samodzielne spawanie ramy bramy bez znajomości symboli spawalniczych kończy się zwykle pęknięciem w miejscu spoiny po pierwszej zimie, a reklamacja w takim wypadku nie obejmuje szkód.

Dobór profilu do bramy przesuwnej 4 m sprowadza się do trzech konkretnych decyzji: profil 80x80x5 mm dla skrzydeł cięższych niż 350 kg, profil 70x70x4 mm dla lżejszych, oraz wózek jezdny dobrany do wagi, a nie do ceny. Pozostałe elementy (szyna, słup, fundament) wynikają z tych wyborów. Zanim zaczniesz ciąć stal, zważ wypełnienie i pomnóż przez powierzchnię. Ta jedna liczba powie ci więcej niż dziesięć tabel porównawczych.
