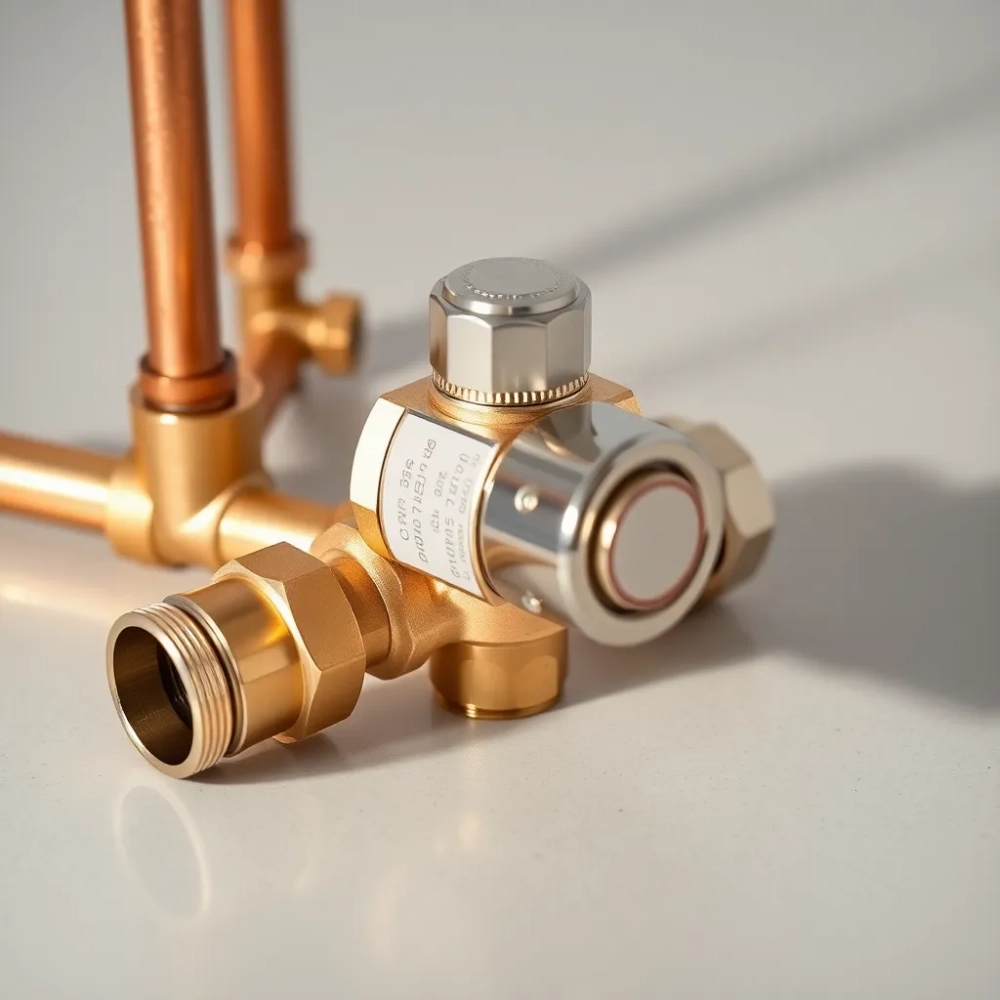

Jaki zawór mieszający do podłogówki wybrać, żeby wreszcie grzało równo

Masz w salonie ciepło, a sypialnia wciąż lodowata, łazienka za gorąca, a w przedpokoju panuje ledwie przyjemny chłód. Zanim zaczniesz szukać winnego w źle ułożonych pętlach albo zbyt słabej pompie, zatrzymaj się na chwilę. W ogromnej większości przypadków to właśnie źle dobrany zawór mieszający do podłogówki rozbije cały rozkład temperatury w domu, zamieni ogrzewanie podłogowe w loterię i wyssa z portfela dwadzieścia kilka procent więcej za gaz niż powinien. Poniżej znajdziesz wszystko, czego potrzebujesz: konkretne różnice między zaworem trójdrożnym a czterodrożnym, realne liczby z przykładem obliczeniowym, schemat podłączenia, listę objawów zepsutego zaworu oraz orientacyjne ceny w złotówkach za sztukę.

• Zawór mieszający do podłogówki po co właściwie ten element w instalacji
• Zawór 3-drożny czy 4-drożny do podłogówki co sprawdzi się u ciebie
• Jak dobrać zawór mieszający do podłogówki konkretne liczby i wzór
• Jak podłączyć zawór trójdrożny do podłogówki krok po kroku
• Siłownik i termostat zaworu mieszającego kiedy warto dopłacić
• Objawy uszkodzonego zaworu mieszającego w podłogówce
• Ile realnie zaoszczędzisz z zaworem mieszającym na podłogówce

Trzy najczęstsze błędy montażowe, które widuję niemal w każdej źle działającej instalacji: odwrócony kierunek przepływu na zaworze, brak pompy mieszającej przed rozdzielaczem oraz pominięcie zaworu zwrotnego na powrocie. Każdy z nich sam w sobie potrafi zepsuć działanie nawet najdroższego zaworu.

Zawór mieszający do podłogówki po co właściwie ten element w instalacji

Kocioł gazowy podaje wodę w przedziale siedemdziesięciu do osiemdziesięciu stopni Celsjusza, czasem nawet powyżej. Podłogówka potrzebuje temperatury zasilania między trzydziestoma pięcioma a czterdziestoma pięcioma stopniami, w zależności od wymagań normy PN-EN 1264 dla ogrzewania płaszczyznowego. Zawór mieszający robi więc jedną, niezwykle ważną robotę: miesza gorącą wodę z kotła z chłodniejszą wodą z powrotu, oddając do rozdzielacza dokładnie taką temperaturę, jaką znosi delikatny peszel lub rura PE-X bez ryzyka pęknięcia czy przegrzania posadzki.

Bez tego elementu albo dostajesz za gorącą wodę na wejściu rozdzielacza (ryzyko pęknięcia rur przy temperaturze powyżej pięćdziesięciu pięciu stopni), albo musisz obniżać temperaturę kotła do absurdalnie niskich wartości, co zabija jego sprawność kondensacyjną i marnuje od piętnastu do trzydziestu procent energii. Konsekwencja finansowa bywa bolesna, bo rachunek za gaz rośnie z sezonu na sezon.

Parametry pracy zaworu w typowej instalacji podłogowej

Zawór 3-drożny czy 4-drożny do podłogówki co sprawdzi się u ciebie

Trójdrożny zawór mieszający do podłogówki ma trzy króćce: zasilanie z kotła, powrót do kotła oraz wyjście zmieszanej wody do rozdzielacza podłogówki. Ciepła woda z kotła spotyka się tu z chłodniejszą wodą powrotną z pętli, a zawór precyzyjnie dozuje ich proporcje, pilnując stałej temperatury na wyjściu. To rozwiązanie najczęściej spotykane w domach jednorodzinnych, bo jest prostsze w montażu i tańsze od swojego bardziej rozbudowanego kuzyna.

Czterodrożny zawór (czasem nazywany rozdzielaczowo-mieszającym) robi dodatkową robotę: integruje funkcję mieszania i hydraulicznego rozdziału. Sprawdza się w większych instalacjach, gdzie obok podłogówki pracują grzejniki wysokotemperaturowe albo gdy układ wymaga pełnego odseparowania obiegów. W typowym domu do stu pięćdziesięciu metrów kwadratowych z samą podłogówką trójdrożny wariant w zupełności wystarczy.

Wariant termostatyczny działa na zasadzie mechanicznego czujnika z kapilarą: gdy temperatura zmieszanej wody rośnie powyżej nastawy, element termostatyczny przymyka przepływ od kotła. Zawór z siłownikiem elektrycznym współpracuje z regulatorem pogodowym lub termostatem pokojowym, dając znacznie precyzyjniejsze sterowanie i możliwość zdalnego wpływu na temperaturę. Jeśli cenisz stabilność bez dokładania elektroniki, termostatyczny będzie tańszy i bezobsługowy. Jeśli chcesz reagować na warunki pogodowe i realnie ciąć koszty, dopłata do siłownika zwraca się w ciągu dwóch, trech sezonów grzewczych.

Porównanie typów zaworów mieszających do podłogówki

Jak dobrać zawór mieszający do podłogówki konkretne liczby i wzór

Podstawowa zależność, którą stosuję przy każdym projekcie, to Q = P × 0,86 / ΔT, gdzie Q to natężenie przepływu w litrach na minutę, P to moc obwodu w kilowatach, ΔT to różnica temperatur między zasilaniem a powrotem. Weźmy realny przykład: dom o powierzchni sto dwudziestu metrów kwadratowych, kocioł gazowy o mocy dwudziestu czterech kilowatów, podłogówka pokrywa osiemdziesiąt metrów kwadratowych przy zapotrzebowaniu siedemdziesięciu watów na metr. Zapotrzebowanie cieplne samej podłogówki wynosi więc pięć i pół kilowata.

Przy ΔT = 7 K wychodzi Q = 5,5 × 0,86 / 7 ≈ 0,68 litra na minutę. To oznacza, że dla takiego układu wystarczy zawór o Kv (współczynnik przepływu) w okolicach 2,5 do 4 m³/h. Jeśli instalujesz dodatkowy obieg na parterze i osobny na piętrze, przepływ rośnie do około 1,5 l/min i potrzebujesz zaworu o Kv minimum 6. Dobranie zbyt małego zaworu to cichy zabójca komfortu: pompa będzie szumieć, a regulacja stanie się ostra i nieprzewidywalna.

Checklist przed zakupem zaworu mieszającego do podłogówki: znam moc obwodu w kilowatach, znam ΔT, mam policzony wymagany przepływ w l/min, dobrałem średnicę przyłączy (3/4" dla mocy do 10 kW, 1" powyżej), wybrałem typ sterowania (termostatyczny albo z siłownikiem), sprawdziłem kompatybilność z posiadanym rozdzielaczem, mam miejsce na montaż w szafce lub kotłowni, uwzględniłem odległość od rozdzielacza (im dalej, tym większe straty ciepła).

Jak podłączyć zawór trójdrożny do podłogówki krok po kroku

Prawidłowy schemat podłączenia zaworu mieszającego do podłogówki wygląda następująco: kocioł wysyła gorącą wodę na wejście zaworu oznaczone symbolem zasilania (zwykle strzałką lub czerwonym kolorem). Na drugim króćcu wpina się rurę powrotną z pętli podłogówki, a trzeci króćiec odprowadza wodę o obniżonej temperaturze bezpośrednio do rozdzielacza. Za rozdzielaczem pompa obiegowa tłoczy czynnik przez poszczególne pętle, a chłodniejsza woda wraca z powrotem do zaworu. Taki obieg zamknięty działa stabilnie i przewidywalnie.

Instrukcja montażu w siedmiu krokach

1. Zamontuj zawór w pozycji pionowej, w miejscu dostępnym dla serwisu, najlepiej między kotłem a rozdzielaczem.
2. Podłącz zasilanie z kotła na króciec oznaczony strzałką wlotową, używając śrubunków dla łatwego demontażu.
3. Wepnij rurę powrotną z rozdzielacza na króciec oznaczony symbolem powrotu.
4. Zainstaluj pompę mieszającą na wyjściu zmieszanym, za zaworem, przed rozdzielaczem.
5. Podłącz trzeci króciec do wejścia rozdzielacza podłogówki.
6. Zamontuj zawór zwrotny na przewodzie powrotnym do kotła, aby uniknąć niekontrolowanego przepływu grawitacyjnego.
7. Jeśli używasz siłownika, podłącz go do sterownika zgodnie z oznaczeniami producenta i uruchom tryb testowy.

Częste błędy przy podłączaniu: odwrócony kierunek przepływu na korpusie (zawór odcina lub nie miesza), brak pompy mieszającej skutkujący nierównym rozkładem temperatury między pętlami, brak zaworu zwrotnego powodujący niepożądany przepływ grawitacyjny nocą, montaż zaworu do góry nogami (pióra czujnika muszą być zanurzone w zmieszanym strumieniu).

Siłownik i termostat zaworu mieszającego kiedy warto dopłacić

Siłownik elektryczny to malutki silnik krokowy lub membranowy, który obraca trzpieniem zaworu w odpowiedzi na sygnał z regulatora. Gdy temperatura w pomieszczeniu referencyjnym spada o pół stopnia poniżej zadanej, sterownik przymyka zawór, podnosząc temperaturę zmieszanej wody. Gdy robi się za ciepło, zawór otwiera się mocniej, wpuszczając więcej chłodnego powrotu. Ten mechanizm eliminuje charakterystyczne dla termostatów mechanicznych opóźnienia i przegrzewania.

Siłownik termiczny jest tańszą alternatywą, wykorzystującą rozszerzalność cieplną wosku lub cieczy wewnątrz cylindra. Reaguje wolniej, ale zużywa minimalną ilość energii, a przy dwudziestu watach na pętlę grzewczą różnica nie jest w praktyce odczuwalna. Wybór między tymi dwoma wariantami sprowadza się do tego, czy zależy ci na integracji z systemem smart home i czujnikami pogodowymi. Jeśli tak, pełnowymiarowy siłownik elektryczny współpracujący z regulatorem krzywej grzewczej zapewni najlepsze efekty.

Podłączenie siłownika zaworu mieszającego do podłogówki jest proste, gdy masz już dedykowany sterownik. Zazwyczaj wystarczą dwa przewody sygnałowe oraz zasilanie dwadzieścia trzy wolty. Nowoczesne sterowniki umożliwiają kalibrację skoku, automatyczne wykrywanie punktu zamknięcia i ochronę przed zablokowaniem trzpienia po dłuższym postoju instalacji w lecie.

Objawy uszkodzonego zaworu mieszającego w podłogówce

Pierwszy sygnał ostrzegawczy to nierówna temperatura podłogi między pokojami, mimo że rozdzielacz jest prawidłowo wyregulowany. Jeśli w jednym pomieszczeniu czujesz wyraźne ciepło, a w sąsiednim posadzka jest letnia, winowajcą jest najczęściej zawór, który nie doregulowuje proporcji wody zmieszanej. Kolejnym objawem jest ciągła praca pompy obiegowej, nawet gdy sterownik nie wskazuje zapotrzebowania na ciepło. Uszkodzony zawór nie zamyka się prawidłowo i wymusza ciągły przepływ.

Szumy i gwizdy w okolicy zaworu to znak zużytego gniazda lub zanieczyszczeń w kapilarze. Kamień kotłowy potrafi po kilku sezonach osadzić się na elementach roboczych zaworu, zwłaszcza gdy twardość wody przekracza czternaście stopni niemieckich. Regularne płukanie instalacji i montaż filtra siatkowego na zasilaniu skutecznie zapobiega temu problemowi.

Szybka diagnostyka zaworu w pięciu pytaniach: czy temperatura podłogi jest różna między pokojami (TAK oznacza problem z regulacją)? Czy pompa pracuje non-stop nawet przy zamkniętych termostatach (TAK = zawór nie domyka)? Czy słychać szum w okolicy zaworu (TAK = zatkane gniazdo lub kamień)? Czy woda na wyjściu zmieszanym ma prawidłową temperaturę (mierzysz termometrem)? Czy siłownik reaguje na sygnał ze sterownika (sprawdzasz miernikiem napięcia)? Trzy odpowiedzi twierdzące zwykle oznaczają, że czas na czyszczenie lub wymianę wkładu.

Ile realnie zaoszczędzisz z zaworem mieszającym na podłogówce

Sprawnie działający zawór mieszający do podłogówki obniża zużycie gazu o piętnaście do dwudziestu pięciu procent w porównaniu z instalacją bez niego, w której kocioł zmuszany jest do pracy w niskotemperaturowym trybie z obniżoną sprawnością. W praktyce dom o powierzchni sto dwudziestu metrów kwadratowych, zużywający dotychczas około piętnastu tysięcy kilowatogodzin rocznie, po prawidłowym montażu zaworu zużywa od jedenastu do dwunastu tysięcy kilowatogodzin. Przy obecnych cenach gazu to oszczędność rzędu dwóch do trzech tysięcy złotych w sezonie.

Koszt zaworu trójdrogowego z siłownikiem wraz z montażem to zwykle od tysiąca do dwóch tysięcy złotych. Przy rocznej oszczędności na poziomie dwóch i pół tysiąca inwestycja zwraca się w ciągu jednego sezonu grzewczego, a w bardziej pesymistycznym scenariuszu w dwóch do trzech sezonach. Potem zawór pracuje już czysto na plus, a komfort termiczny w domu rośnie odczuwalnie, bo każda pętla grzewcza dostaje dokładnie tyle energii, ile potrzebuje.

Wkład kalkulacyjny zamyka się prostą tabelą:

Ważne: powyższe wartości są orientacyjne i zależą od jakości izolacji budynku, temperatury zadanej, taryfy gazowej oraz sprawności kotła. W domach pasywnych i energooszczędnych oszczędności są niższe, ale komfort regulacji i tak rośnie zauważalnie.

Wybór odpowiedniego zaworu mieszającego do podłogówki sprowadza się do trzech decyzji: typ (trójdrożny do typowej instalacji, czterodrożny do rozbudowanej), sposób sterowania (termostatyczny dla prostoty, z siłownikiem dla precyzji) oraz rozmiar dopasowany do przepływu obliczonego na podstawie mocy i ΔT. Unikaj zakupu najtańszego zaworu bez regulacji, bo to właśnie ta część instalacji decyduje o równomierności ogrzewania i kosztach eksploatacji przez następne piętnaście do dwudziestu lat.

Przy montażu trzymaj się zasady: zawór w pozycji pionowej, pompa za nim, zawór zwrotny na powrocie, czujnik temperatury zmieszanej wody jak najbliżej wyjścia. Po pierwszym uruchomieniu sprawdź temperaturę na każdej pętli termometrem i porównaj z nastawami na rozdzielaczu. Jeśli różnice przekraczają dwa stopnie Celsjusza, zacznij szukać przyczyny w hydraulice lub jakości zaworu.

Źródła i normy: PN-EN 1264 ogrzewanie płaszczyznowe wodne wymagania i metody badań, Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (aktualnie obowiązujące Dz.U. z późniejszymi zmianami, szczególnie dział dotyczący instalacji grzewczych), wytyczne producentów systemów ogrzewania podłogowego (Uponor, Wavin, Giacomini, Danfoss dokumentacje techniczne i katalogi doboru zaworów mieszających), dane z Polskiego Komitetu Normalizacyjnego (PKN) oraz doświadczenie własne autora z realizacji kilkudziesięciu instalacji w domach jednorodzinnych w latach 2018-2024.
