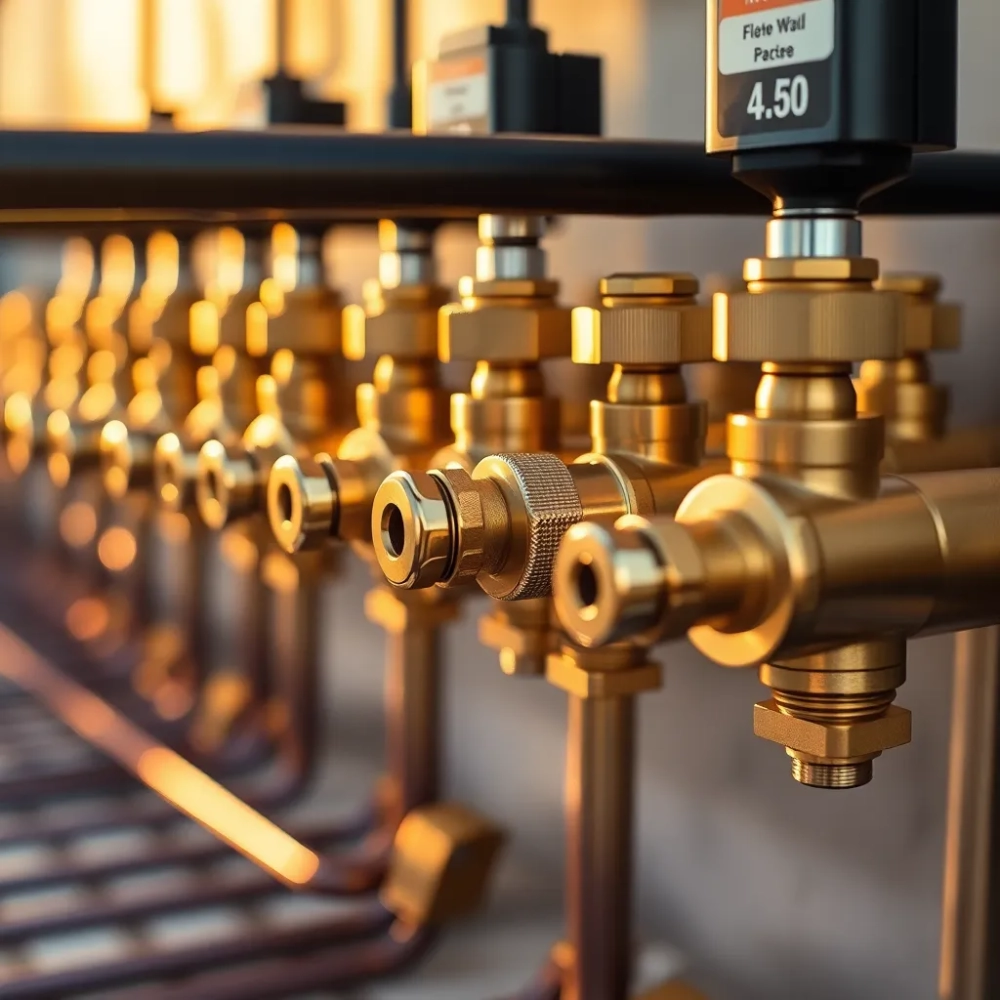

Listwa ogrzewania podłogowego – jak ustawić regulację krok po kroku

Wchodzisz do kotłowni, patrzysz na rozdzielacz i widzisz plątaninę zaworów, których nikt nigdy sensownie nie wyjaśnił. Frustracja rośnie, bo rachunki za ogrzewanie nie wyglądają tak, jak obiecywał projekt. Pierwszy krok, żeby to zmienić, to zrozumieć, jak naprawdę działa listwa ogrzewania podłogowego i regulacja przepływu na poszczególnych pętlach. Bez tego podłogówka albo grzeje za mocno i suszy powietrze, albo niedogrzewa newralgicznych stref, a pompa ciepła pracuje w trybie, który zjada kilowatogodziny.

• Jak krok po kroku wyregulować listwę ogrzewania podłogowego
• Najczęstsze błędy przy regulacji listwy podłogówki
• Dobór listwy i sterowania do konkretnej podłogówki

Jak krok po kroku wyregulować listwę ogrzewania podłogowego

Najpierw upewnij się, że instalacja jest napełniona, odpowietrzona i pracuje pod ciśnieniem roboczym 1,5-2 bar w instalacjach niskotemperaturowych. To warunek bezwzględny, bo pęcherzyki powietrza w pętlach działają jak korki, które blokują przepływ i fałszują odczyty na listwie. Po odpowietrzeniu całego rozdzielacza warto odkręcić nakrętki odpowietrzników górnych przy każdej sekcji oraz dolny zawór spustowy, aż woda zacznie płynąć jednostajnym, pozbawionym pęcherzyków strumieniem.

Kolejny etap to zamknięcie wszystkich zaworów regulacyjnych na listwie, a następnie otwarcie zaworu ogólnego zasilającego i powrotnego. Dopiero teraz zaczyna się właściwe strojenie, bo w układzie zamkniętym nie da się określić, która pętla jest dłuższa, a która krótsza, ani jaki rzeczywisty opór hydrauliczny stawiają rurki zatopione w wylewce. Każda pętla w podłogówce ma bowiem swoją indywidualną charakterystykę, zależną od średnicy (najczęściej 16 lub 20 mm), długości (klasyczne 80-120 m przy rozstawie 15-20 cm) oraz liczby kolan.

Najskuteczniejszą metodą regulacji pozostaje tzw. metoda proporcjonalna, oparta na wyrównaniu oporów. Polega ona na otwarciu wszystkich pętli na pozycję bazową, a następnie skręcaniu zaworów na pętlach o krótszej długości tak, by ich opór hydrauliczny wyrównał się z pętlami dłuższymi. W praktyce oznacza to, że pętla 60 m dostaje większy otwór na zaworze, a pętla 100 m zostaje lekko przykręcona. Różnica temperatury zasilania i powrotu między pętlami powinna mieścić się w granicach 5-7 K, co przekłada się na komfortowy rozkład ciepła w pomieszczeniu.

Po ustawieniu bazowym odczekaj minimum 48 godzin, bo woda w wylewce betonowej o grubości 6,5-8 cm potrzebuje czasu, by zareagować na zmieniony przepływ. Dopiero po dwóch dobach warto mierzyć temperaturę podłogi termometrem kontaktowym w trzech punktach pomieszczenia. Prawidłowe wartości dla stref dziennych to 26-29°C, dla łazienek 29-33°C, a dla sypialni 24-26°C. Jeśli odczyty odbiegają, korygujesz pozycję zaworu oznaczoną na skali listwy najczęściej w przedziałach co 0,5 do 1 pełnego obrotu.

Na koniec wykonuje się tak zwaną regulację temperaturową całego obiegu przez zawór mieszający. To on odpowiada za to, by woda wpływająca do pętli miała 35-45°C dla podłogówki komfortowej i 28-35°C dla niskotemperaturowej współpracującej z pompą ciepła. Zbyt wysoka temperatura zasilania przy niewłaściwym przepływie powoduje szum termiczny, czyli charakterystyczne trzeszczenie wylewki, a przy dłuższej ekspozycji degraduje rury PE-Xa oraz warstwę anhydrytową. W skrajnych przypadkach dochodzi do pionowych rys na posadzce, bo anhydryt rozszerza się szybciej niż rura, do której jest przylepiony.

Kiedy stosować regulację dynamiczną zamiast statycznej

Regulacja dynamiczna sprawdza się w domach z kilkoma kondygnacjami i rozbudowaną instalacją powyżej 8 pętli, gdzie różnice ciśnienia bywają na tyle duże, że zawory statyczne nie są w stanie ich skompensować. Zawór dynamiczny ma wbudowaną membranę, która utrzymuje stały przepływ niezależnie od wahań ciśnienia w sieci, co eliminuje efekt „kradzieży przepływu" krótkim pętlom przez długie. W domach jednorodzinnych do 150 m² z 6-8 pętlami zwykła listwa z zaworami statycznymi w zupełności wystarcza.

Najczęstsze błędy przy regulacji listwy podłogówki

Pierwszym i najczęściej popełnianym błędem jest regulacja podłogówki w trakcie sezonu grzewczego, kiedy instalacja jest już rozgrzana i pracuje pod obciążeniem. W takim stanie trudno odróżnić problem hydrauliczny od termicznego, a każda zmiana na zaworze powoduje opóźnioną reakcję w pomieszczeniu. Poprawnie robi się to przy wyłączonym źródle ciepła, w stanie zimnym, kiedy woda w obiegu ma temperaturę pokojową.

Drugi częsty grzech instalatorów to regulacja „na oko", bez użycia termometru czy manometru. O ile sam pomiar temperatury posadzki nie wymaga specjalistycznego sprzętu, o tyle warto zaopatrzyć się w manometr różnicowy do pomiaru spadku ciśnienia na poszczególnych pętlach. Norma PN-EN 1264 wskazuje, że spadek ten dla pojedynczej pętli powinien mieścić się w zakresie 10-30 kPa. Wartości poniżej 10 kPa oznaczają zbyt wolny przepływ i ryzyko zastojów ciepła, a powyżej 30 kPa sygnalizują nadmierny opór, który pompa zaczyna pokonywać coraz większym kosztem energetycznym.

Trzeci problem to traktowanie listwy jako elementu dekoracyjnego i ukrywanie jej za szafkami lub panelami bez pozostawienia dostępu serwisowego. Według Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (rozporządzenie w sprawie warunków technicznych, Dz.U. z 2022 r. poz. 1225), wszelkie połączenia rozłączne muszą pozostawać dostępne do kontroli i konserwacji. Listwa rozdzielaczowa bez rewizji to w razie rozszczelnienia zaworu lawina wody, której nikt nie zauważy do momentu zalania sąsiada poniżej.

Czwartą pułapką jest montaż listwy zbyt blisko ściany zewnętrznej lub w miejscu narażonym na bezpośrednie działanie promieni słonecznych. Materiał zaworów rozgrzewa się wtedy nierównomiernie, a uszczelnienia EPDM ulegają przyspieszonej degradacji. Optymalna odległość listwy od ściany zewnętrznej to minimum 30 cm, a od okien 1,5 m. W nowoczesnych kotłowniach coraz częściej montuje się ją w dedykowanej szafce podtynkowej z drzwiczkami rewizyjnymi o wymiarach co najmniej 60×80 cm, co ułatwia późniejszą regulację i odpowietrzanie instalacji.

Ostatnim, choć nie mniej istotnym błędem jest pomijanie corocznego przeglądu, kiedy instalacja jest czynna przez cały rok. Nawet najlepiej wyregulowana listwa wymaga kontroli uszczelek, czyszczenia filtrów siatkowych (zazwyczaj o granulacji 300-500 μm) oraz sprawdzenia poprawności pracy siłowników termoelektrycznych. Zużyta uszczelka potrafi w ciągu jednego sezonu „przepuścić" nawet 50 litrów wody, która spływa niezauważona z powrotem do źródła ciepła, obciążając pompę i podnosząc rachunek za prąd o 15-20%.

Dobór listwy i sterowania do konkretnej podłogówki

Kluczowy parametr doboru to liczba obiegów grzewczych, która wynika z projektu instalacji. Standardowe listwy mieszkaniowe mieszczą od 2 do 12 pętli, przy czym najczęściej stosuje się modele 6- lub 8-obrotowe. Każde wyjście na listwie odpowiada pojedynczej pętli zatopionej w posadzce, dlatego ich liczba musi być zgodna z dokumentacją. Montaż listwy o mniejszej liczbie obiegów zmusza do łączenia pętli różnej długości, co jest sprzeczne z zasadą równego oporu hydraulicznego i prowadzi do wspomnianego już efektu „kradzieży przepływu".

Drugie kryterium to średnica przyłączy, dobierana do średnicy rury. W 90% domów jednorodzinnych stosuje się rurę PE-Xa lub PE-RT II o średnicy zewnętrznej 16 mm i grubości ścianki 2 mm lub 20 mm z grubością 2,25 mm. Listwa musi mieć odpowiednie złączki zaciskane (system press) albo skręcane, kompatybilne z konkretnym systemem rur. Mieszanie w jednej instalacji złączek różnych producentów jest wprawdzie technicznie możliwe, ale obniża szczelność połączenia o około 30% według badań ITB.

Trzecim aspektem jest sposób sterowania. Najtańsza wersja to sterowanie ręczne, w którym obroty zaworów ustawiasz sam raz w roku. Wersja średnia to sterowanie termostatyczne z siłownikami termoelektrycznymi zasilanymi 230 V, reagującymi na sygnał z termostatu pokojowego. Najbardziej zaawansowana opcja to listwa ze strefowym sterowaniem bezprzewodowym, w której każda pętla ma swój siłownik podłączony do centrali komunikującej się z czujnikami temperatury, wilgotności, a nawet obecności domowników w każdym pomieszczeniu. W domu pasywnym o zapotrzebowaniu na ciepło poniżej 15 kW/m²·rok takie rozwiązanie pozwala zredukować zużycie energii o 8-12% w porównaniu ze sterowaniem ręcznym.

Parametry techniczne wybranych rozwiązań

Przy doborze trzeba też uwzględnić łączny koszt wdrożenia w przeliczeniu na m² ogrzewanej powierzchni. Dla typowego domu 120 m² z ośmioma pętlami koszt samej listwy i osprzętu to około 35-45 PLN/m². Najtańsze rozwiązanie ręczne daje oszczędność początkową rzędu 1500 PLN względem wersji bezprzewodowej, ale zwrot z inwestycji w inteligentne sterowanie następuje już po 3-4 sezonach dzięki niższemu zużyciu energii i brakowi konieczności ręcznego balansowania instalacji po każdej zmianie aranżacji wnętrz.

Kiedy wybrana listwa nie spełni oczekiwań? W domach z instalacją dwufunkcyjną, w których ta sama listwa obsługuje zarówno podłogówkę, jak i grzejniki w łazienkach, rozdzielacz z prostymi zaworami nie poradzi sobie z utrzymaniem różnicy temperatur ΔT = 8 K dla grzejników i ΔT = 5-7 K dla pętli podłogowych. W takiej sytuacji lepszy będzie osobny rozdzielacz dla każdego typu instalacji albo model z wbudowanym zaworem mieszającym 3-drogowym, który sam zadba o odpowiednie parametry medium.

Kiedy NIE warto stosować listwy elektronicznej

W budynkach z instalacją grawitacyjną albo niskociśnieniową pozbawioną pompy obiegowej siłowniki termoelektryczne nie znajdą wystarczającego ciśnienia do przesunięcia trzpienia zaworu. W takich obiektach, dziś już rzadko spotykanych w nowym budownictwie, sterowanie pozostaje czysto mechaniczne, a jedynym sposobem regulacji pozostaje ręczne pokręcanie zaworów dławieniowych co sezon.

Wybierając listwę do domu z pompą ciepła, zwróć uwagę na wartość Kv zaworu (przepływ przy spadku 1 bar). Dla pętli 16 mm o długości 100 m optymalne Kv mieści się w granicach 1,2-1,8 m³/h. Zbyt wysokie Kv przepuszcza za dużo wody i powoduje szum hydrauliczny, a zbyt niskie ogranicza przepływ do poziomu, przy którym nie następuje pełne przekazanie ciepła do wylewki.

Prawidłowo dobrana i wyregulowana listwa ogrzewania podłogowego potrafi obniżyć temperaturę zasilania o 3-5°C względem instalacji nieregulowanej, co przy pompie ciepła oznacza spadek współczynnika SCOP o 0,3-0,5 jednostki, czyli konkretne oszczędności na rachunku za prąd. W praktyce dom 150 m² z jednostką 8 kW pracującą na grzanie od listopada do marca potrafi zaoszczędzić nawet 1200-1800 PLN rocznie w porównaniu z instalacją pozbawioną regulacji przepływu na poszczególnych pętlach.

Źródła danych: PN-EN 1264 „Ogrzewanie podłogowe wodne" (części 1-5), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2022 r. poz. 1225), raporty ITB dotyczące szczelności złączek w instalacjach wodnych, normy ISO 10508 dla rur PE-Xa. Strony referencyjne: itb.pl, gov.pl/web/rozwoj-technologia, pkn.pl.
