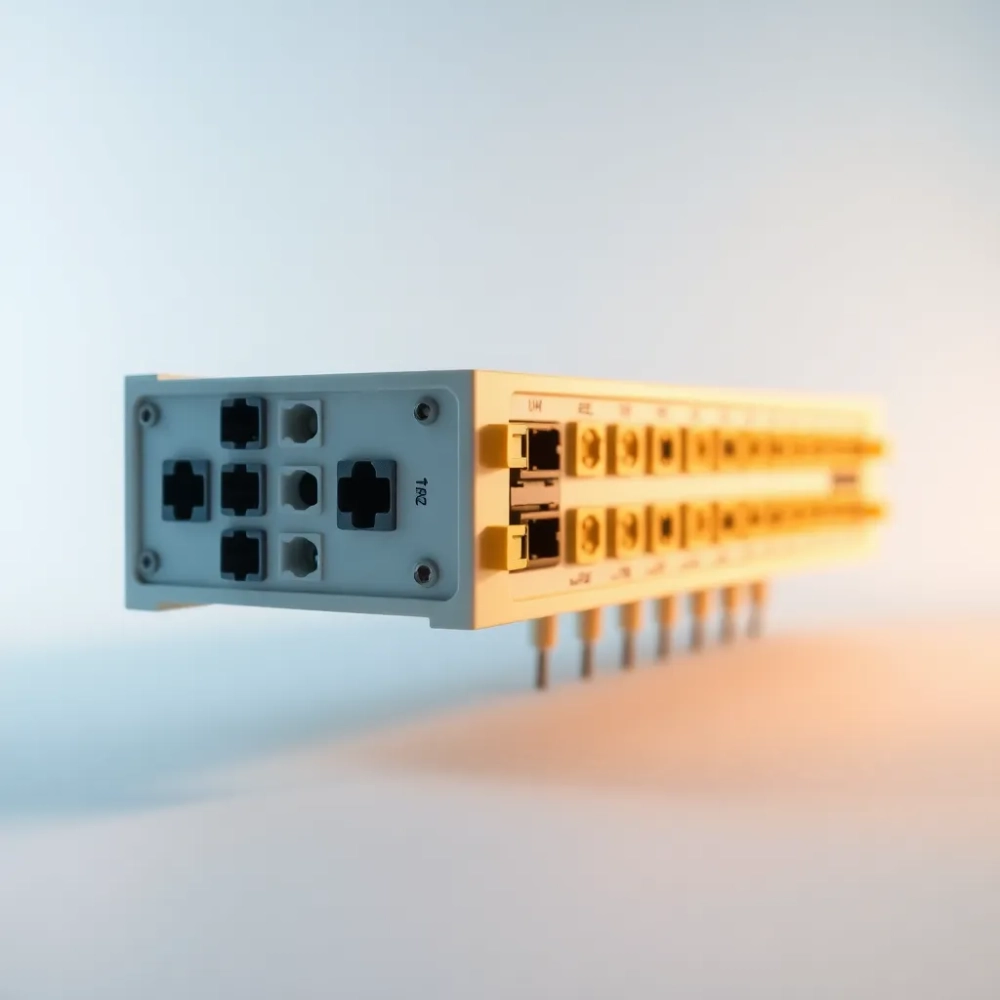

Listwa sterująca do podłogówki 12 sekcji – konfiguracja i montaż

Masz dwanaście pętli podłogówki i nagle okazuje się, że zwykły termostat pokojowy to za mało. Potrzebujesz urządzenia, które pogada z każdą strefą osobno, odpali pompę, wyśle sygnał do kotła i nie zwariuje przy trzecim sezonie grzewczym. Listwa sterująca do podłogówki 12 sekcji Tech L-12 właśnie tak pracuje dwanaście niezależnych obwodów, jedno zasilanie 230 V AC, montaż na szynie DIN albo klasycznie na ścianie, sterowanie przewodowe bez zbędnych komplikacji. Poniżej rozbierasz ją na części, podłączasz mentalnie i widzisz, czy to Twoje rozwiązanie.

• Co kryje obudowa listwy Tech L-12
• Gdzie taka listwa ma sens, a gdzie nie
• Schemat podłączenia listwy 12-strefowej krok po kroku
• Dobór siłowników i termostatów do listwy 12 sekcji 230V
• Jak dużo zaoszczędzisz z listwą 12-sekcyjną
• Najczęstsze błędy przy montażu listwy 12-sekcyjnej
• Tech L-12 na tle mniejszych modeli
• Przykład podłączenia trzech stref: salon, łazienka, sypialnia
• Serwis i diagnostyka po sezonie

Co kryje obudowa listwy Tech L-12

W środku metalowej obudowy o wadze około 0,5 kg siedzi płytka z dwunastoma wyjściami siłowników pracującymi na 230 V, jednym wyjściem pompy oraz beznapięciowym stykiem kotła. Całość zasila się napięciem 230 V AC i montuje się ją albo na szynie DIN w rozdzielni, albo bezpośrednio na ścianie w pobliżu źródła ciepła.

Identyfikacja urządzenia jest prosta: model L-12, kod producenta WG.20.0152, EAN 5902479666136 oraz SKU TEC-200152. Producent objął listwę 24-miesięczną gwarancją, co przy komponentach pracujących pod ciągłym obciążeniem daje konkretną pewność. Norma PN-EN 60730-1, według której projektowane są automatyczne regulatory do instalacji grzewczych, wymaga właśnie takiej klasy zabezpieczeń i tu ją dostajesz.

Beznapięciowe wyjście kotła działa jak suchy styk, więc listwa nie podaje napięcia na przewód sterujący, a jedynie zwiera obwód. Dzięki temu współpracuje z praktycznie każdym źródłem ciepła kotłem gazowym, olejowym, pompą ciepła bez dodatkowych przekaźników.

Gdzie taka listwa ma sens, a gdzie nie

Domy jednorodzinne o powierzchni 120-250 m² to naturalne środowisko dla L-12. Apartamenty z indywidualnym ogrzewaniem podłogowym też skorzystają, pod warunkiem że pomieszczono więcej niż osiem niezależnych obwodów. Obiekty komercyjne biura, gabinety, niewielkie pensjonaty obsłużysz jedną listwą zamiast kilku mniejszych.

Jeśli budujesz dom pasywny z rekuperacją i ogrzewaniem niskotemperaturowym, L-12 poradzi sobie świetnie, bo współpracuje z siłownikami termoelektrycznymi 230 V reagującymi na sygnał z termostatu NO/NC. Kocioł gazowy kondensacyjny albo pompa ciepła dostaną sygnał startu przez beznapięciowy styk, a pompa obiegowa ruszy z opóźnieniem, o którym piszę niżej.

Nie sprawdzi się natomiast w układach wymagających sterowania bezprzewodowego tu szukasz rozwiązań z protokołem radiowym. Nie zastąpi też systemu BMS w dużym biurowcu, gdzie potrzebujesz integracji z KNX lub Modbus.

Schemat podłączenia listwy 12-strefowej krok po kroku

Zanim cokolwiek odkręcisz, wyłącz bezpiecznik obwodu. Praca przy 230 V bez odcięcia zasilania to nie odwaga, to proszenie się o kłopoty. Listwa po zamontowaniu na szynie DIN wygląda jak zwykły moduł rozdzielni, ale wewnątrz czeka na sygnały z każdej strony.

Podłączenie zasilania i przewodu ochronnego

Zasilanie 230 V wchodzi na listwę złączem śrubowym o przekroju do 2,5 mm². Przewód ochronny PE podłączasz do dedykowanego zacisku, bo obudowa metalowa musi być uziemiona zgodnie z PN-HD 60364. Pominięcie tego kroku skutkuje brakiem ochrony przeciwporażeniowej, a tego żaden odbiór techniczny nie przepuści.

Podłączenie termostatów

Każdy termostat pokojowy NO/NC łączy się z listwą parą przewodów o przekroju 0,5-0,75 mm². Długość trasy do 50 m nie wymaga ekranowania, ale powyżej tej wartości warto sięgnąć po przewód ekranowany, żeby uniknąć zakłóceń indukowanych przez przewody siłowników biegnące równolegle.

Wyjścia siłowników termoelektrycznych

Do dwunastu zacisków wyjściowych podpinasz siłowniki 230 V, zwracając uwagę na polaryzację przewodu neutralnego. Każde wyjście jest zabezpieczone bezpiecznikiem lub warystorem, co chroni elektronikę przed skokami napięcia przy przełączaniu cewek siłowników.

Wyjście pompy i styk kotła

Pompa obiegowa podłączana jest do wyjścia 230 V ze zwłoką czasową około 60 sekund, żeby zawory siłowników zdążyły się otworzyć przed startem przepływu. Kocioł dostaje sygnał przez zaciski beznapięciowe, które zwierają obwód sterujący źródła ciepła w pompach ciepła ten styk trafia najczęściej na wejście „termostat zewnętrzny”.

Test końcowy

Po podłączeniu włączasz zasilanie, na każdym termostacie ustawiasz temperaturę wyższą od bieżącej i obserwujesz, czy zapala się dioda odpowiadającej strefy. Słyszysz kliknięcie siłownika? Strefa działa. Powtarzasz to dla wszystkich dwunastu obwodów pełny test zajmuje kwadrans i daje pewność, że system jest gotowy na sezon.

Uwaga: przed pierwszym uruchomieniem sprawdź miernikiem, czy napięcie na każdym wyjściu siłownika pojawia się dopiero po zamknięciu obwodu termostatu. Jeśli napięcie jest tam od razu, termostat został podłączony odwrotnie w tryb NC zamiast NO popraw i dopiero wtedy włączaj.

Dobór siłowników i termostatów do listwy 12 sekcji 230V

Nie każdy siłownik termoelektryczny nadaje się do L-12. Sprawdzasz trzy rzeczy: napięcie zasilania (musi wynosić 230 V AC), typ połączenia (M30 × 1,5 to standard, ale zdarzają się M28), oraz prąd rozruchowy cewki, który nie powinien przekraczać 200 mA na kanał. Sumarycznie dwanaście siłowników pobiera do 2,4 A, co mieści się w rezerwie bezpiecznika 6 A na obwodzie listwy.

Termostaty NO/NC co naprawdę wybrać

Termostat pokojowy z wyjściem beznapięciowym NO (normally open) lub NC (normally closed) podłączasz bezpośrednio do zacisków listwy. Te z wyświetlaczem LCD i programowaniem tygodniowym dają największą oszczędność, bo pozwalają obniżać temperaturę w nocy i podczas nieobecności domowników. Proste modele z pokrętłem też zadziałają, ale wtedy nie wykorzystujesz potencjału sterowania strefowego.

Ile siłowników na jedną strefę

Przy rozdzielaczu ośmiu- lub dziesięciokrotnym jedna strefa to czasem dwa siłowniki na wspólnym obiegu wtedy musisz zsumować ich pobór. Para siłowników pobiera 0,4 A, a to wciąż bezpieczna wartość. Trzy siłowniki w jednej strefie wymagają już przekaźnika pośredniego, bo przekraczasz wydajność kanału.

Kabel, jakiego potrzebujesz

Przewód YDY 2 × 0,75 mm² do siłowników i termostatów sprawdza się na trasach do 30 m. Przy dłuższych odcinkach wybierz YDY 3 × 1,0 mm² lub przewód ekranowany LiYCY, żeby zminimalizować spadki napięcia i zakłócenia. Wszystkie kable prowadzisz w osobnych peszelach niż przewody 400 V, bo krzyżowanie się tras przez dłuższy czas generuje szum, który potrafi zakłócić sygnał termostatu.

Jak dużo zaoszczędzisz z listwą 12-sekcyjną

Dom o powierzchni 150 m² z dwunastoma pętlami podłogówki, bez sterowania strefowego, zużywa rocznie o 15-25% energii więcej niż z prawidłowo skonfigurowanym sterowaniem. Przy aktualnych kosztach ogrzewania gazem daje to oszczędność rzędu 1200-2200 zł rocznie, w zależności od klasy izolacji budynku i komfortowej temperatury wewnątrz.

Funkcja antystop uruchamia pompę raz na dobę na kilkanaście sekund w lecie, kiedy ogrzewanie stoi. Zapobiega to zatarciu wirnika pompy przez osad wapienny bez tego po dwóch sezonach grzewczych pompa potrafi się zablokować i wymaga wymiany, a to koszt 600-900 zł z robocizną.

Opóźnienie startu pompy względem otwarcia zaworów siłowników eliminuje sytuację, w której pompa tłoczy wodę przez zamknięte obiegi. Ciśnienie w instalacji rośnie, pompa przeciąża się, a zawory trzeszczą. 60-sekundowa zwłoka w listwie L-12 rozwiązuje ten problem jednym ustawieniem.

Rada praktyka: ustaw na termostatach sypialni 19°C w nocy, a łazienki 22°C rano. Ręczne obniżanie temperatury w pokojach, z których nikt nie korzysta, daje natychmiastowy zwrot z inwestycji w listwę jeszcze w pierwszym sezonie grzewczym.

Najczęstsze błędy przy montażu listwy 12-sekcyjnej

Pięć klasycznych wpadek powtarza się u instalatorów, którzy robią to pierwszy raz. Każdy z nich kosztuje czas, pieniądze albo konieczność demontażu świeżo wykończonej ściany.

• Mieszanie siłowników 24 V z wyjściami 230 V. Spalony zawór, brak odpowiedzialności producenta, gwarancja nieważna.
• Brak mostka między przewodem neutralnym a PE na wejściu listwy. Różnica potencjałów powoduje fałszywe wskazania i migotanie diod LED.
• Prowadzenie przewodów termostatów w jednym peszelu z przewodami siłowników 230 V. Indukowane napięcie zakłóca pracę termostatu, strefa grzeje losowo.
• Podłączenie pompy bez sprawdzenia poboru prądu. Pompa o mocy 100 W pobiera 0,45 A, ale jej prąd rozruchowy sięga 3 A, co potrafi wyzwolić bezpiecznik listwy.
• Zamiana wyjścia kotła z wyjściem pompy. Sterujesz kotłem przez wyjście 230 V i odwrotnie, co blokuje współpracę z kotłem kondensacyjnym.

Checklist przed uruchomieniem

• Bezpiecznik główny wyłączony podczas podłączania
• Przekrój przewodów zgodny z dokumentacją (min. 0,75 mm²)
• PE podłączony do zacisku ochronnego obudowy
• Termostaty ustawione w tryb NO, fabrycznie nowe
• Siłowniki zamontowane na rozdzielaczu przed podłączeniem elektrycznym

Checklist po uruchomieniu

• Każda strefa reaguje na zmianę temperatury na termostacie w ciągu 90 sekund
• Pompa rusza z wyraźnym opóźnieniem po otwarciu pierwszego zaworu
• Kocioł dostaje sygnał startu dopiero po uruchomieniu pompy
• Brak komunikatów o błędach na panelu kotła
• Przewody ułożone w peszelach, opisane i zafoliowane w rozdzielni

Tech L-12 na tle mniejszych modeli

Modele L-4, L-8 i L-9 to młodsi bracia dwunastki. Różnią się liczbą stref, ale mechanika działania pozostaje taka sama zasilanie 230 V, wyjścia siłowników 230 V, beznapięciowy styk kotła. L-4 obsłuży kawalerkę z trzema pętlami, L-8 mniejszy dom 100 m², L-9 to kompromis dla mieszkań z ośmioma obwodami grzewczymi.

L-12 w porównaniu z L-9 daje trzy dodatkowe kanały i rozszerza zakres zastosowań na obiekty komercyjne. Cena rośnie o około 150-200 zł, ale eliminuje konieczność dokładania drugiej listwy w przypadku rozbudowy instalacji. To inwestycja w elastyczność.

Przykład podłączenia trzech stref: salon, łazienka, sypialnia

Salon z dużymi przeszkleniami na południe wymaga strefy 1 z termostatem ustawionym na 21°C w dzień i 19°C w nocy. Pętla salonu pobiera wodę z rozdzielacza przez siłownik nr 1, który steruje przepływem zgodnie z sygnałem z termostatu pokojowego.

Łazienka na północy z małą pętlą wymaga szybkiego nagrzewania rano. Strefa 2 dostaje siłownik nr 2, termostat ustawiony na 23°C w godzinach 6-8, poza tym 18°C. Szybka reakcja podłogówki w łazience wynika z niskiej bezwładności termicznej płytki ceramicznej kamień grzeje się szybciej niż drewno w salonie.

Sypialnia z panelami podłogowymi potrzebuje strefy 3 ustawionej na 18°C w nocy i 21°C w dzień. Siłownik nr 3 obsługuje pętlę sypialni, termostat pokojowy wysyła sygnał do listwy, a ta zamyka lub otwiera zawór w zależności od temperatury. Trzy strefy, trzy niezależne obwody, jeden system, zero kompromisów.

Serwis i diagnostyka po sezonie

Raz w roku, najlepiej w czerwcu po zakończeniu sezonu grzewczego, otwierasz rozdzielnię i sprawdzasz wzrokowo wszystkie połączenia. Poluzowany zacisk śrubowy pod wpływem cykli termicznych to częsta przyczyna zaniku sterowania w pojedynczej strefie. Dokręcasz, kontrolujesz, zamykasz.

Funkcja antystop automatycznie uruchamia pompę latem, ale jeśli zauważysz, że pompa milczy przez całe lato, oznacza to awarię obwodu sterowania. W L-12 diody LED sygnalizują stan każdej strefy zapalona dioda oznacza aktywne żądanie grzania, migająca to błąd termostatu, ciemna to brak żądania.

Aktualizacja oprogramowania wewnętrznego w listwie wykonywana jest przez producenta w serwisie nie próbuj sam otwierać obudowy listwy, bo utrata gwarancji i ryzyko uszkodzenia płytki. W razie poważniejszych usterek oddajesz urządzenie do autoryzowanego serwisu producenta.

Jeśli masz dwanaście pętli podłogówki, listwa L-12 zamienia chaos niezależnych termostatów w jeden spójny system. Sterowanie przewodowe eliminuje problem rozładowanych baterii, montaż na szynie DIN porządkuje rozdzielnię, a beznapięciowy styk kotła pozwala współpracować z każdym źródłem ciepła.

Przed zakupem policz pętle, zmierz długość tras kablowych, sprawdź napięcie siłowników i wybierz termostaty NO/NC odpowiadające Twoim potrzebom. Konfiguracja zajmuje jeden dzień, a zwrot z inwestycji przychodzi po pierwszym sezonie grzewczym rachunki za gaz spadają o kilkanaście procent, komfort rośnie, a instalacja działa bezawaryjnie przez lata.

Źródła i normy

Dane techniczne oparte na karcie katalogowej producenta oraz normie PN-EN 60730-1:2016 „Automatyczne regulatory do użytku domowego i podobnego". Wartości obciążeń i przekrojów kablowych zgodne z normą PN-HD 60364-5-52. Kalkulacje oszczędności bazują na średnich cenach paliw i energii w Polsce w 2024 roku oraz danych z raportu KAPE „Efektywność energetyczna budynków mieszkalnych". Dodatkowe informacje o beznapięciowych wyjściach kotła dostępne w dokumentacji technicznej producenta regulatorów.
