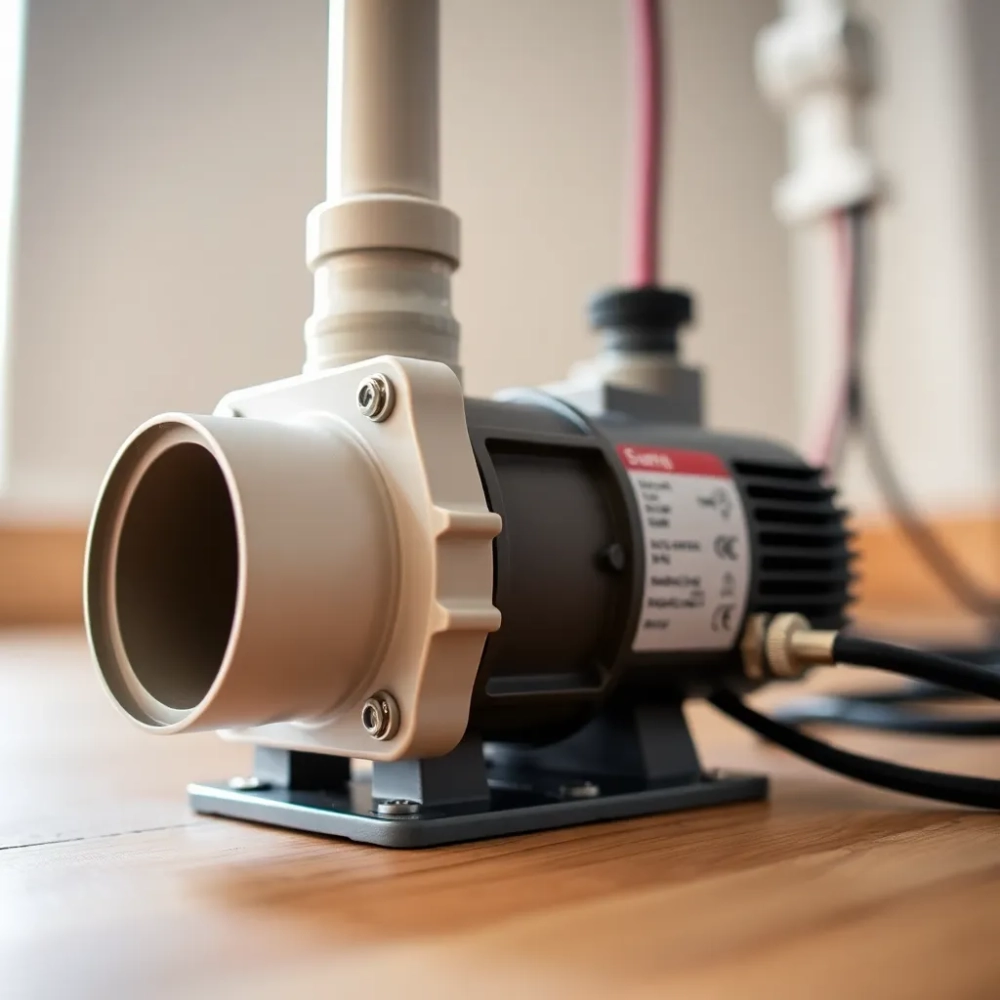

Mała pompa do podłogówki: jak wybrać najlepszą?

Wybór niewielkiej pompy obiegowej do instalacji podłogowej to decyzja, która mocno wpływa na komfort termiczny, poziom hałasu w sypialni i wysokość rachunków za prąd przez następne kilkanaście lat. Źle dobrana pompa potrafi męczyć domowników monotonnym szumem w nocy, nierówno rozkładać ciepło między pętlami albo pożerać więcej energii niż cała reszta systemu razem wzięta. Dobrze dobrana i zamontowana jednostka zwraca się zwykle w ciągu jednego, dwóch sezonów grzewczych, a potem po prostu pracuje cicho w tle.

• Jakie parametry małej pompy do podłogówki są ważne?
• Jaka wysokość podnoszenia pompy do podłogówki?
• Mała pompa do podłogówki: tryby pracy i energooszczędność
• Jak zamontować małą pompę do ogrzewania podłogowego?

Jakie parametry małej pompy do podłogówki są ważne?

Kluczową sprawą jest dopasowanie trzech wielkości: wydajności Q wyrażonej w metrach sześciennych na godzinę, wysokości podnoszenia H podawanej w metrach słupa wody oraz średnicy króćców przyłączeniowych. Każdy z tych parametrów odpowiada za zupełnie inny fragment fizyki obiegu wody w rurach PEX lub PE-RT.

Wydajność Q wynika z mocy grzewczej pętli oraz różnicy temperatur ΔT między zasilaniem a powrotem, która w podłogówce rzadko przekracza 5-10°C. Stąd prosty wzór projektowy: Q = P / (ΔT × 1,163), gdzie P to zapotrzebowanie cieplne w watach. Dla typowej pętli 80 metrów przy ΔT równym 7°C wychodzi około 0,2-0,3 litra na sekundę, czyli mniej więcej 0,7-1,1 m³/h.

Wysokość podnoszenia H musi pokonać opory hydrauliczne rur, zaworów rozdzielacza oraz ewentualnego wymiennika. Standardowy dom jednorodzinny potrzebuje zwykle od 2 do 4 metrów, choć przy kilku obwodach rozłożonych na większej kondygnacji bez problemu wychodzi 5-6 metrów. Poniżej 2 metrów pompa nie „przepchnie" wody przez całą pętlę, powyżej 6 m niepotrzebnie rośnie pobór prądu.

Średnice przyłączy dobiera się prosto: zasilanie z kotła lub pompy ciepła najczęściej 1 cal, pętle podłogowe 3/4 cala. Przy rurze 16 mm optymalna długość pojedynczego obwodu nie powinna przekraczać 80-100 metrów, bo powyżej tej granicy tarcie wody rośnie skokowo i zaczyna słyszalnie szumieć w nocy. Normy PN-EN 16297 oraz wytyczne producentów rur są tu zgodne co do zasady: krótsza pętla, mniejszy opór, cichsza instalacja.

? Praktyczna reguła: do każdych 10 metrów rury 16 mm licz orientacyjnie 0,3-0,5 kPa oporu. Pięć pętli po 80 metrów to już 30-40 kPa, czyli właśnie okolice 3,5-4 m słupa wody.

Nie bez znaczenia pozostaje opór cieplny samej posadzki, który spowalnia oddawanie ciepła do pomieszczenia. Płytki ceramiczne przewodzą znacznie lepiej niż panele winylowe z podkładem XPS, więc przy tej samej temperaturze wody podłoga z paneli oddaje mniej mocy. W takiej sytuacji ΔT na pętli naturalnie rośnie, a pompa musi dostarczyć wodę nieco wydajniej.

Na co jeszcze zwrócić uwagę przy doborze?

Oprócz trzech głównych parametrów technicznych warto sprawdzić klasę energetyczną, wskaźnik EEI oraz poziom hałasu podawany w decybelach. W sypialni dopuszczalne maksimum to około 40-50 dB(A) w trybie nocnym, a to potrafi zapewnić tylko pompa z elektroniczną regulacją obrotów. Stałoobrotowe jednostki pracują głośniej, choć są tańsze w zakupie.

Jaka wysokość podnoszenia pompy do podłogówki?

Wysokość podnoszenia H to parametr, który budzi najwięcej wątpliwości u osób samodzielnie dobierających pompę. W kartach katalogowych producenci podają tzw. H max, czyli punkt, w którym przepływ spada do zera. To wartość szczytowa, nie robocza. Realne zapotrzebowanie instalacji powinno wynosić około 60-70% H max, żeby pompa miała jeszcze rezerwę na regulację.

Dla typowego domu 120 m² z rozdzielaczem na parterze i pętlami 16 mm wystarcza H = 3,5-4 m. Wyższe wartości 5-6 m pojawiają się tam, gdzie rozdzielacz stoi na piętrze albo gdy obwody są wyjątkowo długie. Pompy z H = 4 m pokrywają około 80% krajowych realizacji podłogowych, dlatego cieszą się największą popularnością w hurtowniach i marketach budowlanych.

Warto pamiętać, że sama rura PEX 16 mm generuje opór rzędu 1,5-2,5 kPa na metr bieżący przy standardowym przepływie. Już 80 metrów daje 120-200 kPa, czyli 12-20 metrów słupa wody. Te liczby wyglądają przerażająco na papierze, ale w praktyce rozkładają się na wszystkie pętle równolegle, bo rozdzielacz działa jak zwrotnica.

? Równoległe połączenie pętli oznacza, że pompa widzi najdłuższą i najbardziej oporną z nich, a nie sumę wszystkich. Dlatego zamiast dokładać metrów słupa wody, lepiej wyrównać długości obwodów na rozdzielaczu.

Przy projektowaniu większych instalacji, na przykład dwóch rozdzielaczy po dziewięć obwodów, suma H rośnie ze względu na dodatkowe zawory, filtry i ewentualny sprzęgło hydrauliczne. W takiej sytuacji pompa o H = 6 m staje się koniecznością, a jej klasa energetyczna musi pozostać na poziomie A, żeby nie mnożyć strat.

Kiedy warto wybrać pompę o wyższym H?

Gdy rozdzielacz znajduje się powyżej źródła ciepła (na piętrze, w stropie między kondygnacjami) albo gdy pętle prowadzone są w stropie, a nie w wylewce. Każdy metr różnicy wysokości to około 10 kPa dodatkowego oporu statycznego, czyli mniej więcej 1 m słupa wody, który pompa musi pokonać w trybie ciągłym.

Mała pompa do podłogówki: tryby pracy i energooszczędność

Tryb pracy pompy wpływa bezpośrednio na ilość zużywanej energii elektrycznej i stabilność temperatury w pomieszczeniach. W podłogówce dominują cztery warianty regulacji, z których każdy sprawdza się w innym scenariuszu. Świadomy wybór trybu potrafi obniżyć rachunek za prąd nawet o 60% w skali roku.

Najczęściej rekomendowanym trybem jest dp-c, czyli stała różnica ciśnień. Pompy w tym trybie utrzymują zadaną wysokość podnoszenia niezależnie od przepływu, dzięki czemu każda pętla na rozdzielaczu dostaje wodę o stabilnym ciśnieniu. To bezpieczny wybór do klasycznych instalacji z ręcznymi zaworami termostatycznymi.

Tryb dp-v (proporcjonalny) obniża ciśnienie proporcjonalnie do aktualnego przepływu. Sprawdza się tam, gdzie część zaworów jest zamknięta, a pompa może odetchnąć i pracować ciszej. W domach z wieloma strefami grzewczymi i siłownikami termoelektrycznymi dp-v bywa nieco oszczędniejszy, ale wymaga precyzyjnego ustawienia.

Tryb stałoobrotowy to klasyka budżetowa. Pompa pracuje na jednej, z góry ustalonej krzywej, nie reaguje na zmiany oporów i nie oszczędza energii. Jest prosta, tania i dobra do małych, nieskomplikowanych instalacji, gdzie liczy się niska cena zakupu, a nie rachunek za prąd.

Nowoczesne sterowanie stałotemperaturowe łączy pracę pompy z odczytem temperatury zasilania lub powrotu. Pompy takie jak Wilo-Stratos PICO potrafią automatycznie dostosować obroty do aktualnego zapotrzebowania, a w nocy przechodzą w tryb ekonomiczny bez udziału użytkownika. Klasa energetyczna A i wskaźnik EEI ≤ 0,20 pozwalają spełnić wymagania programu „Czyste Powietrze".

⚠️ Pompy starego typu z indeksem EEI ≥ 0,23 zużywają od 50 do 100 W przez całą dobę. W skali roku daje to 440-880 kWh, czyli od 350 do ponad 700 zł przy taryfie G11. Nowoczesna pompa klasy A pobiera 5-20 W i mieści się w 50-170 kWh rocznie.

Jak odczytać klasę energetyczną pompy?

Na opakowaniu i tabliczce znamionowej szukaj etykiety z literą od A do G oraz wartości EEI. Najlepsze urządzenia podłogowe mieszczą się w przedziale 0,17-0,20. Średnia krajowa dla pomp sprzedanych przed 2015 rokiem to 0,23-0,27. Jeśli planujesz wymianę, celuj w modele z EEI poniżej 0,20 i klasą A potwierdzoną niezależnym certyfikatem.

Jak zamontować małą pompę do ogrzewania podłogowego?

Montaż pompy obiegowej w obiegu podłogowym wymaga przestrzegania kilku zasad wynikających z fizyki przepływu i ochrony urządzenia. Zlekceważenie którejkolwiek z nich skraca żywotność pompy o kilka lat, a w skrajnych przypadkach prowadzi do zatarcia wirnika w pierwszym sezonie grzewczym.

Pierwszą zasadą jest ustawienie pompy na zasilaniu, czyli na rurze prowadzącej ciepłą wodę ze źródła do rozdzielacza. Dzięki temu wirnik pracuje w wyższej temperaturze i nie skrapla się na nim para wodna. Pompa na powrocie skraca żywotność uszczelnień i zwiększa ryzyko kawitacji, zwłaszcza w instalacjach z kotłem na paliwo stałe.

Druga zasada to obowiązkowe sprzęgło hydrauliczne lub co najmniej zawór mieszający między źródłem ciepła a rozdzielaczem. Sprzęgło oddziela obieg kotłowy od obiegu podłogowego, dzięki czemu pompa podłogowa nie widzi skoków temperatury i ciśnienia z kotła. Bez tego elementu pompa „walczy" z obiegiem pierwotnym i szybko się zużywa.

Przed pompą i za nią koniecznie montuje się zawór odcinający oraz zawór zwrotny, a w najwyższym punkcie instalacji automatyczny odpowietrznik. Drobne pęcherzyki powietrza, które normalnie nie przeszkadzają, w pompie powodują charakterystyczne „strzelanie" i przyspieszone ścieranie uszczelnień.

⚠️ Uruchomienie pompy „na sucho", bez wypełnienia instalacji wodą, uszkadza wirnik w ciągu kilku minut. ceramiczny wał nie jest smarowany, a ciepło z silnika nie odprowadza woda. Po takim incydencie pompa zwykle nadaje się do wymiany, a gwarancja nie obejmuje tego typu awarii.

Najczęstsze błędy montażowe

• Brak sprzęgła hydraulicznego między kotłem a rozdzielaczem podłogowym
• Montaż pompy na powrocie zamiast na zasilaniu
• Pominięcie zaworu zwrotnego za pompą
• Brak odpowietrznika w najwyższym punkcie instalacji
• Zasilanie pompy z fazy sterowanej termostatem (powoduje cykliczne suchobiegi)
• Zbyt ciasne łuki rur przy króćcach pompy, powodujące naprężenia

Jak dobrać pompę do wielkości rozdzielacza?

Rozdzielacz z sześcioma obwodami 16 mm i długością pętli 70 m każda wymaga pompy o H około 3 m. Rozdzielacz dziesięciobiegowy z obwodami 90 m wymaga już H = 4-4,5 m. Powyżej dziesięciu obwodów na jednym rozdzielaczu warto rozważyć dwie pompy pracujące równolegle albo jeden model o H = 6 m z elektroniczną regulacją dp-v.

Checklist przed zakupem pompy

• Obliczone Q i H dla konkretnej instalacji, nie wartości „na oko"
• Sprawdzona średnica króćców (1" czy 3/4")
• Potwierdzona klasa energetyczna A i EEI poniżej 0,20
• Sprawdzony poziom hałasu w trybie nocnym
• Upewniona obecność sprzęgła hydraulicznego w projekcie
• Sprawdzona długość pętli (max 100 m dla 16 mm)
• Wybór trybu pracy dostosowanego do liczby stref
• Kompatybilność przyłączy z istniejącą instalacją
• Dostępność serwisu i części zamiennych
• Okres gwarancji (minimum 3 lata)

Kiedy wymienić starą pompę?

Pompy starsze niż 10 lat, z indeksem EEI powyżej 0,23 i wyraźnie słyszalnym szumem mechanicznym kwalifikują się do wymiany. Objawy, które powinny skłonić do interwencji, to: cykliczne wyłączanie się pompy, nierównomierne grzanie poszczególnych pętli, wzrost poboru prądu widoczny na liczniku oraz widoczne wycieki z uszczelnień. Wymiana na model klasy A zwraca się w ciągu dwóch, trzech sezonów grzewczych.

Nowa pompa energooszczędna do ogrzewania podłogowego, dobrana do parametrów rozdzielacza i nawyków domowników, pracuje cicho, równomiernie rozkłada ciepło i nie przypomina o sobie rachunkami za prąd. Warto przed zakupem spisać liczbę pętli, ich długość i planowaną temperaturę zasilania, bo te trzy liczby wystarczą, żeby wybrać model, który posłuży przez następne piętnaście lat bez awarii.

? Źródła danych i norm: PN-EN 16297 (pompy obiegowe), katalogi techniczne producentów pomp (Wilo, Grundfos, Perfexim), karty katalogowe rur PEX i PE-RT, materiały Stowarzyszenia Producentów i Importerów Urządzeń Grzewczych SPIUG, program „Czyste Powietrze" (kryteria EEI), Warunki Techniczne 2021 (WT 2021) dotyczące wskaźnika EP.
