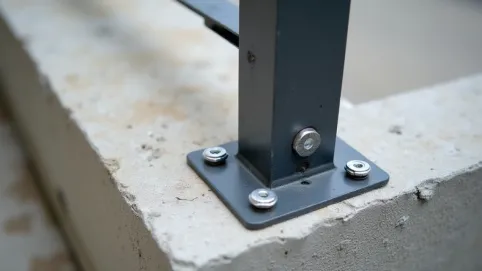

Mocowanie balustrady balkonowej od czoła – trwały montaż krok po kroku
Montaż balustrady od czoła płyty zalety i wymagania techniczne
Stalowa bariera osadzona w czołowej krawędzi stropu przenosi obciążenia pionowe wprost do konstrukcji nośnej budynku. Takie mocowanie balustrady balkonowej od czoła eliminuje momenty skręcające działające na wysięgnik, a zarazem chroni posadzkę przed dodatkowymi punktami wierceń.
- Montaż balustrady od czoła płyty zalety i wymagania techniczne
- Uchwyt czołowy do balustrady potrzebne komponenty i dobór stali
- Jak zamontować balustradę od czoła krok po kroku
- Najczęstsze błędy przy mocowaniu czołowym i kiedy lepiej wybrać montaż od góry
Wiercenie od góry osłabia strefę ściskaną płyty i tworzy zagłębienia, w których gromadzi się woda. Przy montażu czołowym otwory biegną prostopadle do wewnętrznego zbrojenia, więc ryzyko korozji prętów spada. Odpowiednio dobrany uchwyt czołowy do balustrady działa jak konsola zakotwiona w betonie C25/30, co potwierdza obliczeniami Eurokod 2.
Dlaczego czoło, a nie góra
Wyobraź sobie półkę wyrastającą ze ściany. Obciążenie ciężarem działa wzdłuż jej osi, nie na wierzch. Płyta balkonu zachowuje się tak samo. Czołowe osadzenie przenosi siły poziome (do 0,5-1,0 kN/m wg PN-EN 1991-1-1) bez wprowadzania dodatkowych naprężeń rozciągających w górnej warstwie betonu.
Montaż od czoła
Kotwy pracują w strefie ściskanej; minimalna ingerencja w posadzkę; estetyczny, niewidoczny z balu zaczep; łatwiejsze odprowadzanie wody z powierzchni balkonu.
Montaż od góry
Kotwy w strefie rozciąganej; konieczność uszczelnienia każdego otworu; widoczne podkładki; większe ryzyko przecieków przy braku staranności.
Minimalna grubość płyty
Przy standardowych balkonach wspornikowych o rozstawie słupków co 1,0-1,2 m płyta powinna mieć co najmniej 150 mm. Cieńsze stropy (120-140 mm) wymagają wzmocnienia w postaci dospawanych blach czołowych lub dodatkowego zbrojenia podłużnego. Normy PN-EN 1992-1-1 dopuszczają takie rozwiązanie pod warunkiem obliczenia nośności przez projektanta.
Zanim ekipa wejdzie na budowę, sprawdź klasę betonu i otulinę zbrojenia. Beton C20/25 z otuliną poniżej 25 mm nie utrzyma kotwy chemicznej M12 na dłuższą metę. Georadar albo skan ferroscan pomaga uniknąć trafienia w pręt nośny.
Jeśli płyta ma mniej niż 140 mm, kotwy mechaniczne typu sleeve mogą ją rozewrzeć. W takiej sytuacji pozostaje montaż od góry z późniejszym wzmocnieniem lub rezygnacja z ciężkiej balustrady na rzecz lekkiego szkła hartowanego na wsporniku bocznym.
Uchwyt czołowy do balustrady potrzebne komponenty i dobór stali
Sam uchwyt to zaledwie element układanki. Liczy się kompletny łańcuch: kotwa, płaskownik bazowy, słupek, wypełnienie, poręcz. Dobór stali decyduje o tym, czy bariera przetrwa dekadę nad Bałtykiem, czy zacznie rdzewieć po trzech zimach.
Stal AISI 304 czy 316
Stal 304 (1.4301) sprawdza się w miastach oddalonych od morza. Zawiera 18% chromu i 8% niklu, tworząc warstwę pasywną odporną na typowe zanieczyszczenia powietrza. Nadmorska mgła solna ją pokonuje chlorek sodu przebija warstwę tlenku w ciągu kilku sezonów.
Stal 316 (1.4401) wzbogacono o 2-3% molibdenu. Ten pierwiastek stabilizuje warstwę pasywną w środowisku chlorkowym, więc montaż balustrady balkonowej od czoła na tarasach nadmorskich powinien opierać się właśnie na niej. Różnica w cenie materiału sięga 20-30%, ale cykl życia rośnie dwukrotnie.
| Komponent | Zastosowanie | Średnica / przekrój | Uwagi |
|---|---|---|---|
| Kotwa chemiczna | Osadzenie płaskownika w betonie | M10-M12 | Żywica vinylestrowa, czas wiązania 45-90 min |
| Uchwyt kątowy (czołowy) | Połączenie słupka z czołem płyty | Blacha 8-12 mm | Stal nierdzewna lub cynk ogniowy |
| Słupek | Element nośny bariery | Ø42,4-48,3 mm | Rura ze stali 316 w środowisku morskim |
| Wypełnienie szklane | Panel hartowany 8-10 mm | Format do 1200×900 mm | Krawędzie szlifowane, mocowanie punktowe |
| Poręcz | Chwyt górny | Ø42,4-60 mm | Łączona przez nypel lub spawana |
Kotwy mechaniczne typu drop-in lub sleeve sprawdzają się w betonie niespękanym, lecz w strefie rozciąganej (często blisko krawędzi) zawodzą. Kotwa chemiczna wypełnia każdy mikroszczelin, więc rozkłada naprężenia równomiernie. Po utwardzeniu żywicy uzyskujesz monolityczne połączenie stal-beton.
Uszczelki EPDM między uchwytem a czołem płyty izolują stal od wilgoci kapilarnej. Bez nich nawet stal 316 może ulec korozji szczelinowej w miejscu styku z betonem, zwłaszcza gdy beton jest mokry od skroplin. Grubość uszczelki 2-3 mm, twardość Shore A 60-70.
Kompletny system od jednego producenta eliminuje problem niedopasowanych tolerancji. Różnica 1 mm między otworami płaskownika i słupka wymaga szlifowania, które osłabia stal. Dlatego dobieraj elementy z jednej linii produktowej ich tolerancje są zaprojektowane pod siebie.
Jak zamontować balustradę od czoła krok po kroku
Prawidłowy montaż balustrady balkonowej od czoła przypomina chirurgię precyzyjną. Każdy milimetr odchylenia oznacza konieczność korekty na kolejnym etapie. Dlatego kolejność prac ma znaczenie.
1. Wytyczenie i planowanie
Osie słupków rozstaw co 1,0-1,2 m. Wartość tę obliczysz z kombinacji obciążeń stałych i użytkowych wg PN-EN 1991-1-1. Na czołej krawędzi zaznacz ołówkiem linie pionowe, sprawdź poziomicą krzyżową pion. W murach z ociepleniem uwzględnij grubość styropianu kotwa musi sięgnąć konstrukcji, nie warstwy termoizolacji.
2. Wiercenie otworów
Wiertło koronowe lub udarowe o średnicy 14 mm dla kotwy M12. Głębokość wiercenia 100 mm przy kotwie M12 o długości roboczej 120 mm. Otwór czyścisz szczotką i wydmuchujesz sprężonym powietrzem pył betonowy obniża przyczepność żywicy o 30-40%.
3. Osadzenie kotew
Wyciskasz żywicę od dna otworu, wkręcasz pręt gwintowany powoli, bez ruchu w tę i z powrotem. Czas utwardzania zależy od temperatury podłoża: 5°C 6 h, 20°C 45 min, 30°C 25 min. Zbyt wczesne obciążenie kotwy to klasyczna przyczyna wyrwania.
4. Montaż uchwytów kątowych
Po utwardzeniu żywicy nakładasz uszczelkę EPDM, przykręcasz płaskownik bazowy nakrętką z podkładką sprężystą. Moment dokręcenia 40-60 Nm dla M12. Dokręcenie „na oko" powoduje albo luz (drgania), albo zerwanie gwintu.
5. Osadzenie słupków
Słupek wchodzi w tuleję uchwytu, ustalany dwoma śrubami imbusowymi. Poziom laserowy kontroluje pion w dwóch osiach. Każdy słupek musi stać idealnie, bo wypełnienie szklane nie toleruje odchyleń większych niż 2 mm na metr.
6. Montaż wypełnienia i poręczy
Panele szklane mocujesz w uchwytach punktowych lub w profilu kształtownika. Poręcz łączona na nypel aluminiowy lub spawana (spawy szlifowane i trawione, by przywrócić warstwę pasywną stali).
7. Uszczelnienie i wykończenie
Styk czoła płyty z uchwytem zamykasz masą trwale elastyczną (np. sikaflex PRO 11 FC). Nie stosuj silikonu octowego w kontakcie ze stalą nierdzewną wywołuje korozję kontaktową.
Nie spawaj elementów ze stali 304 i 316. Spoina tworzy strefę o obniżonej odporności korozyjnej, która staje się katodą w ogniwie galwanicznym. Rdzewiejąca plama pojawia się w ciągu 6-12 miesięcy, nawet z dala od morza.
Najczęstsze błędy przy mocowaniu czołowym i kiedy lepiej wybrać montaż od góry
Najczęstsze przyczyny awarii balustrad balkonowych to nie wady materiału, lecz błędy wykonawcze. Kosztują życie, zdrowie i pieniądze. Oto powtarzający się kanon problemów.
Pierwszy: płyta zbyt cienka, bez weryfikacji nośności. Standardowe balkony prefabrykowane mają 160-200 mm i spokojnie utrzymują kotwy. Stropy zespolone typu filigran bywają cieńsze, a ich rdzeń betonowy zaledwie 70-80 mm. Mocowanie balustrady balkonowej od czoła wymaga wtedy dodatkowego nadlewu lub wklejenia kotew w strefie zbrojenia górnego.
Drugi: mieszanie komponentów różnych producentów. Tolerancje rur, śrub, uchwytów punktowych nie są zunifikowane w skali branży. System od jednego wytwórcy ma spasowane wymiary z dokładnością do 0,2 mm; miksowanie odchyleń prowadzi do naprężeń montażowych widocznych dopiero po sezonie.
Trzeci: brak izolacji przeciwwilgociowej czoła płyty. Beton nasiąka wodą od spodu i od czoła, jeśli nie ma hydrofobizacji. Woda kapilarna wędruje do kotwy, zimą zamarza, rozsadza otoczenie. Środek zaradczy: impregnat silanowy nakładany dwukrotnie przed montażem.
Czwarty: oszczędzanie na stali. Inwestor widzi identycznie wyglądające rury 304 i 316, różnicę dostrzega po trzech zimach. Rdza nalotowa pojawia się w miejscu spawów i na powierzchni od strony morza. Wymiana bariery 8-metrowego balkonu kosztuje więcej niż początkowa różnica cen materiału.
Kiedy montaż od góry ma sens
Czoło płyty bywa niedostępne: balkon w niszy, obudowany szybą, przylegający do ściany sąsiada. Wówczas montaż od góry pozostaje jedyną opcją. Także przy remoncie starego balkonu, gdzie czoło płyty pokrywa skorodowany tynk i niepewny beton kucie czoła odsłoni zbrojenie i osłabi konstrukcję.
Płyty o grubości poniżej 120 mm bez wzmocnienia wykluczają mocowanie czołowe balustrady. Montaż od góry na długich śrubach przelotowych sięgających do stropu kondygnacji poniżej pozostaje bezpieczną alternatywą. Kolejny scenariusz: balkon francuski bez wysięgu, gdzie balustrada stoi bezpośrednio w otworze drzwiowym. Czołowe mocowanie nie wchodzi w grę kotwy nie mają się w co oprzeć.
Nie montuj od czoła na balkonach z izolacją termiczną układaną na czołowej krawędzi płyty. Kotwa musi osiągnąć rdzeń nośny, nie warstwę styropianu lub wełny. W takim układzie jedynym rozwiązaniem jest montaż od góry z uszczelnieniem zgodnym z systemem ETICS.
Przed podjęciem decyzji wykonaj próbne wiercenie i sprawdź, czy wiertło trafia w lite zbrojenie. Jeśli po trzech próbach nie natrafisz na pręt, możesz zakładać poprawną lokalizację kotew. W przeciwnym razie konieczne jest przesunięcie słupka lub zmiana technologii.
Dobór konkretnego wariantu mocowania balustrady od czoła płyty balkonowej powinien wynikać z obliczeń, nie z katalogu producenta. Katalog podaje nośności orientacyjne; projektant sprawdza je dla twojego betonu, zbrojenia i strefy klimatycznej. Dokumentacja z próby wyrywania kotew (pull-out test) stanowi potwierdzenie jakości wykonania.
Źródła danych: PN-EN 1991-1-1 (obciążenia użytkowe), PN-EN 1992-1-1 (projektowanie konstrukcji betonowych), PN-EN 1993-1-1 (konstrukcje stalowe), PN-EN 1999-1-1 (konstrukcje aluminiowe), PN-EN ISO 3506 (właściwości mechaniczne elementów złącznych ze stali nierdzewnej), katalog techniczny systemów balustradowych producentów europejskich strony referencyjne: PKN (polski-komitet-normalizacyjny.pl), eurocodes.jrc.ec.europa.eu, en.eagleburgmann.com.
