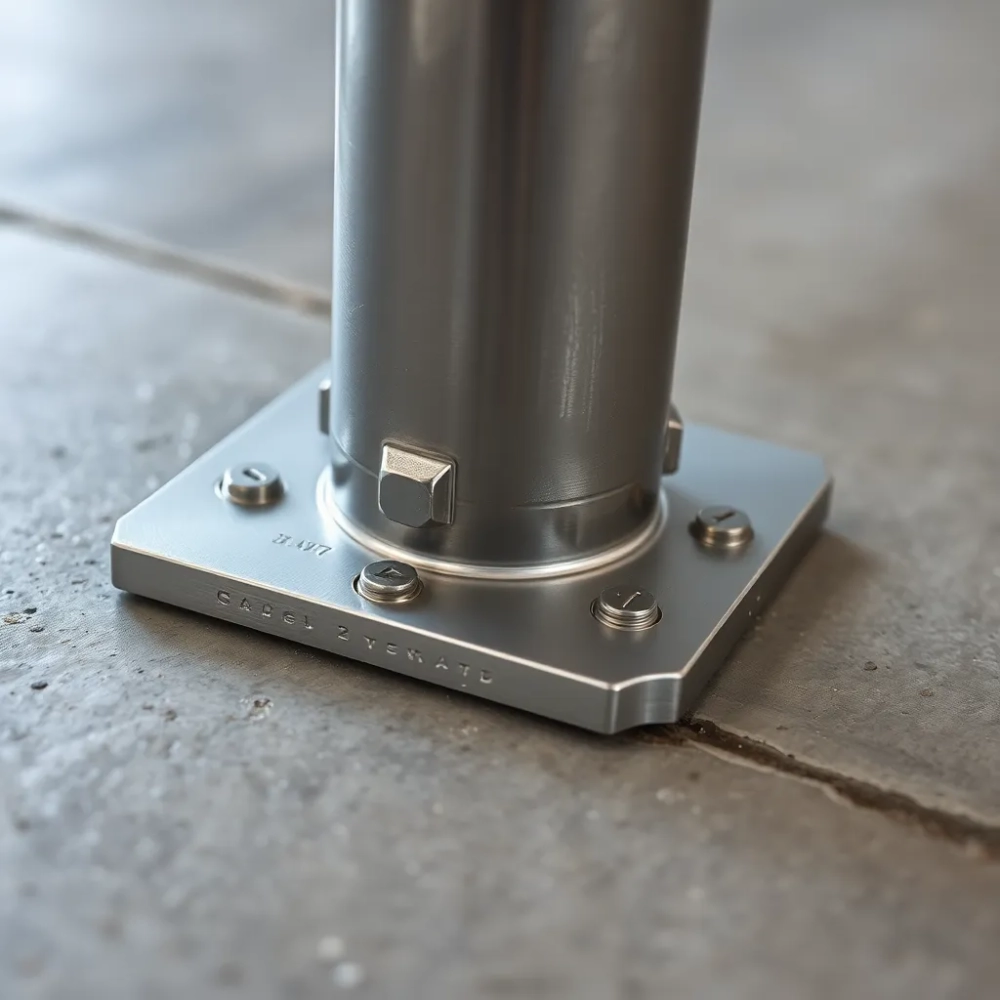

Mocowanie balustrady do posadzki – 5 metod, które naprawdę trzymają

Kotwy do balustrady balkonowej jaką wybrać i na co uważać

Wybór mocowania decyduje o tym, czy balustrada przetrwa dekadę bez luzów, czy zacznie „grać" po dwóch zimach. Ryzyko rośnie zwłaszcza tam, gdzie płyta balkonowa pracuje pod wpływem temperatury, a obciążenie dynamiczne (oparcie się, potknięcie) sięga krótkotrwałe 1,0 kN/m. Dlatego kotwa musi przenieść siły nie tylko statycznie, lecz także cyklicznie, z marginesem bezpieczeństwa minimum 1,5 wg PN-EN 1991-1-1.

• Kotwy do balustrady balkonowej jaką wybrać i na co uważać
• Montaż balustrady do czoła lub od spodu płyty kiedy się sprawdza
• Najczęstsze błędy przy mocowaniu balustrady do posadzki i jak ich uniknąć

Na rynku dominują trzy rozwiązania mechaniczne: kotwy wkręcane (rozporowe), kotwy tulejowe (przelotowe) oraz kotwy chemiczne na bazie żywic. Pierwsze działają przez tarcie rozpieranego kołka o ścianki otworu, drugie przez docisk stalowej tulei do podłoża, trzecie przez zespolenie pręta gwintowanego z betonem za pomocą utwardzonej masy. Każdy z tych mechanizmów ma inny rozkład naprężeń i inną wrażliwość na błędy wykonawcze.

Kotwa wkręcana (np. typu R-HLX w rozmiarze M10) osiąga nośność charakterystyczną rzędu 5,0-7,5 kN na wyrywanie w betonie C20/25, przy głębokości osadzenia 60-70 mm. Montaż trwa około 90 sekund na punkt, nie wymaga czyszczenia otworu sprężonym powietrzem, a moment dokręcenia mieści się w granicach 25-35 Nm. Sprawdza się w suchym betonie niespękanym, nienarażonym na wielokrotne cykle mróz-odwilż, bo woda w szczelinie między kołkiem a ścianką otworu rozsadza połączenie po kilku sezonach.

Kotwa tulejowa (np. R-XPT M12) przenosi wyższe obciążenia, sięgające 12-17 kN, kosztem dłuższego montażu (ok. 3 min) i konieczności precyzyjnego oczyszczenia otworu. Jej przewaga ujawnia się w betonie spękanym i przy montażu blisko krawędzi, bo siła rozporowa rozkłada się równomierniej na większej długości tulei. Wymaga klucza dynamometrycznego ustawionego na 50-60 Nm, inaczej stożek nie dociśnie tulei do betonu i nośność spada nawet o 40%.

Kotwa chemiczna (np. R-KEX II z prętem M10) osiąga najwyższe parametry, 15-25 kN w zależności od klasy żywicy i wytrzymałości betonu, ale wymaga bezwzględnego przestrzegania reżimu technologicznego. Czas wiązania żywicy poliestrowej wynosi 6-12 minut w temperaturze 20°C, w zimie (5°C) wydłuża się do 30-45 minut, a w betonie mokrym trzeba zastosować żywicę winyloestrową o wydłużonym czasie utwardzania. Otwór czyści się szczotką i pompką, aż znikną wszystkie luźne frakcje, bo pył obniża przyczepność masy nawet o połowę.

Kotwa chemiczna wygrywa tam, gdzie liczy się każdy milimetr zagłębienia w strefie rozciąganej płyty, bo nie wprowadza naprężeń rozporowych. Na balkonie 3 × 1,5 m, gdzie balustrada liczy około 9 m bieżących, optymalny rozstaw słupków to 100-120 cm, co daje 8-10 punktów kotwienia. Przy czterech kotwach na słupek zużyjesz 32-40 sztuk, a margines błędu montażowego spada do zera, jeśli pominięto czyszczenie otworu.

Unikaj kotew ze stali zwykłej (klasa 4.6, 5.6) na zewnątrz, bo korozja zje gwint w ciągu 5-7 lat. Minimum to stal ocynkowana ogniowo, lepiej nierdzewna A2 (AISI 304) lub A4 (AISI 316) w środowisku agresywnym, nadmorskim albo przy częstym stosowaniu soli. Aprobata techniczna ETA gwarantuje, że nośność podana w karcie została potwierdzona badaniami w notyfikowanym laboratorium, nie wyliczona z teorii.

Montaż balustrady do czoła lub od spodu płyty kiedy się sprawdza

Mocowanie czołowe (od czoła płyty) to najpopularniejszy wariant na balkonach i tarasach, bo nie zmniejsza powierzchni użytkowej. Polega na osadzeniu słupka w płaszczyźnie prostopadłej do krawędzi płyty, zazwyczaj w odległości 50-80 mm od lica, tak aby balustrada nie przekraczała osi konstrukcyjnej stropu. Kluczowy warunek: minimalna grubość płyty 160 mm dla kotwy M10 wkręcanej, 180 mm dla tulejowej M12 i 140 mm dla chemicznej, jeśli zbrojenie dolne nie leży zbyt płytko.

Zanim wiercisz, zlokalizuj pręty zbrojeniowe skanerem ferromagnetycznym. Przecięcie zbrojenia nośnego w strefie rozciąganej płyty to błąd, który kosztuje tysiące złotych i miesiące reklamacji, bo rysa propaguje się od otworu ku krawędzi. Jeśli skaner wskazuje kolizję, przesuń oś słupka o 30-40 mm, albo zastosuj płytę bazową dystansową mocowaną od spodu, omijając pręty.

Wiercenie prowadź wiertłem widiowym 10-12 mm, na wolnych obrotach z udarem, żeby nie spalić końcówki w betonie klasy C30/37 i wyżej. Otwór czyść szczotką nylonową i pompką ręczną, dmuchając trzykrotnie, a potem wyciągając pył szczotką obrotową. Zaniedbanie tego etapu obniża nośność kotwy chemicznej nawet o 50%, a kotwy mechanicznej o 15-20%, co w balustradzie oznacza przekroczenie dopuszczalnego momentu zginającego przy zwykłym oparciu się dorosłego człowieka.

Montaż od spodu płyty stosuje się rzadziej, głównie wtedy, gdy górna powierzchnia musi pozostać gładka, np. przy posadzce żywicznej lub pod ogrzewanie podłogowe. Wymaga dostępu od dołu, więc na wyższych kondygnacjach potrzebna jest uprząż i podest roboczy albo zwyżka. Kotwa przelotowa przechodzi przez całą grubość płyty i jest dokręcana od dołu nakrętką z podkładką, co daje nośność porównywalną z mocowaniem czołowym, ale eliminuje ryzyko pęknięcia lica górnego przy dokręcaniu.

Minimalna odległość kotwy od krawędzi płyty wynosi 100 mm dla kotwy M10, 140 mm dla M12, a od sąsiedniej kotwy co najmniej 100 mm w rozstawie osiowym. W praktyce te wartości rosną do 150-200 mm, bo beton starego balkonu bywa zdarty i spękany, a krawędź trzeba wzmocnić żywicą epoksydową przed montażem. W przeciwnym razie stożek wyłamania przechodzi przez narożnik i kotwa wyrwie się przy pierwszym silniejszym szarpnięciu.

Kiedy NIE stosować mocowania czołowego? Gdy płyta balkonowa ma grubość poniżej 140 mm, jest wykonana z betonu lekkiego klasy poniżej LC16/18, albo gdy zbrojenie górne jest skorodowane i nie da się zweryfikować jego stanu. W takich sytuacjach lepszym rozwiązaniem pozostaje montaż od góry przez konsolę przykręcaną do płyty, albo przebudowa samej balustrady na lżejszy system aluminiowy z wypełnieniem szkłem hartowanym, obciążający podłoże nie więcej niż 0,3 kN/m.

Najczęstsze błędy przy mocowaniu balustrady do posadzki i jak ich uniknąć

Błąd numer jeden: zbyt płytki otwór. Wykonawca wierci „na oko", zatrzymuje wiertło 10 mm przed żądaną głębokością, a kotwa nie rozpiera się w strefie nośnej, lecz w warstwie scyzorykowej. Efektem jest luz po kilku tygodniach, a po roku wyrwanie przy normalnym użytkowaniu. Głębokość kontroluj ogranicznikiem na wiertle, a po osadzeniu kotwy mierz wystający gwint; powinno zostać 15-20 mm zapasu na nakrętkę.

Błąd numer dwa: brak czyszczenia otworu. Pył i drobiny betonu działają jak smar, zmniejszając tarcie między kołkiem a ścianką. W kotwie chemicznej reagują z żywicą, tworząc warstwę o przyczepności 20-30% nominalnej. Pompka, szczotka, odkurzacz przemysłowy to nie fanaberia, lecz wymóg producenta zapisany w ETA. Pominięcie tego kroku unieważnia gwarancję i odpowiedzialność wykonawcy.

Błąd numer trzy: niewłaściwy moment dokręcenia. Zbyt słaby moment nie rozpiera kotwy wkręcanej, zbyt mocny skręca gwint lub pęka stożek. Klucz dynamometryczny ustawiony na 30 Nm dla M10, 50-60 Nm dla M12, to minimum precyzji. Klucz nastawny „na oko" odchyla się o 20-30%, co przy balustradzie oznacza różnicę między nośnością 7 kN a 3,5 kN. W strefie obciążenia dynamicznego ta różnica decyduje o bezpieczeństwie domowników.

Błąd numer cztery: montaż w mokrym lub zmrożonym betonie. Woda w otworze rozcieńcza żywicę, mróz zamyka ją w strukturze krystalicznej i po rozmrożeniu zostaje pustka. Temperatura podłoża powinna wynosić minimum 5°C dla żywic poliestrowych i 0°C dla winyloestrowych, a beton musi być suchy (wilgotność poniżej 4% masowo dla standardowych żywic). W praktyce oznacza to przerwę od montażu w czasie deszczu i na 48 godzin po nim.

Błąd numer piąć: pominięcie próby wyrywania. Na budowie profesjonalnej ekipa montuje pierwsze trzy kotwy, a potem wyrywa je siłownikiem, żeby potwierdzić nośność. Wynik poniżej 80% wartości katalogowej oznacza zły beton, złe wiercenie lub złe czyszczenie. W warunkach domowych trudno o siłownik, ale kontrolę zastępuje próba obciążenia ręcznego (50-80 kg nacisku na słupek) i obserwacja, czy nie pojawia się rysa wokół kotwy.

Błąd numer sześć: brak ochrony antykorozyjnej. Śruby ze stali zwykłej w otoczeniu wilgotnym korodują, a rdza zwiększa objętość o 6-7 razy, rozrywając otwór od wewnątrz. Po trzech sezonach balustrada zaczyna się chwiać, po siedmiu odpada. Stal ocynkowana ogniowo (warstwa 50-70 µm) wytrzymuje 20-30 lat, stal nierdzewna A4 nawet 50 lat, ale kosztuje 3-4 razy więcej. Na balkonach od strony północnej i zacienionych wybór nierdzewnej to nie luksus, lecz konieczność.

Błąd numer siedem: zbyt duży rozstaw słupków. Im dalej od siebie, tym większe naprężenia w mocowaniu od momentu zginającego. Przy rozstawie 150 cm moment działający na kotwę rośnie o 50% w porównaniu z rozstawem 100 cm, a obciążenie wiatrem lub naporem tłumu potrafi podwoić tę wartość. Norma PN-EN 1991-1-1 dopuszcza obciążenie poziome balustrady 0,5-1,0 kN/m w zależności od kategorii użytkowania, co przy rozstawie 150 cm daje siłę na słupek rzędu 750-1500 N. Kotwa musi przenieść to z zapasem.

Lista odbioru końcowego powinna obejmować minimum dziesięć punktów: zgodność rozmieszczenia z projektem, równość osi słupków, pion wyznaczony poziomicą laserową, moment dokręcenia zapisany w protokole, brak rys i ubytków w betonie wokół kotwy, zabezpieczenie antykorozyjne wszystkich elementów, wypełnienie dylatacji masą elastyczną, próba obciążenia ręcznego, dokumentacja fotograficzna z datą, oraz oświadczenie wykonawcy o zgodności z PN-EN 1991-1-1 i aprobatą ETA zastosowanych kotew. Dopiero taki protokół daje pewność, że mocowanie balustrady do posadzki przetrwa dekadę intensywnej eksploatacji.
