Mocowanie boczne słupka balustrady: kompletny poradnik montażu 2026

Mocowanie boczne słupka balustrady rozwiązuje problem ciasnej klatki schodowej, wąskiego tarasu albo galerii, gdzie każdy centymetr podłogi ma znaczenie, a jednocześnie pozwala uzyskać stabilną i bezpieczną konstrukcję. Ten typ montażu bywa jednak zdradliwy, bo źle dobrany uchwyt albo nieprawidłowe kotwienie potrafią zamienić solidną balustradę w kosztowną do poprawki fuszerkę. Poniżej zebrano pełne kompendium wiedzy, które przeprowadza od decyzji materiałowej, przez dobór konkretnego elementu, aż po właściwy montaż i zgodność z normami.

• Materiały i gatunki stali do mocowań bocznych
• Rodzaje uchwytów bocznych do słupków balustrady
• Jak dobrać mocowanie boczne do średnicy słupka
• Montaż mocowania bocznego krok po kroku
• Normy i bezpieczeństwo bocznego mocowania balustrad

Materiały i gatunki stali do mocowań bocznych

Stal nierdzewna to dziś standard w produkcji uchwytów bocznych, lecz nie każda stal nierdzewna zniesie jednakowe warunki pracy. Gatunek AISI 304 (oznaczany też 1.4301) sprawdza się w suchych wnętrzach, na klatkach schodowych czy w galeriach handlowych, gdzie wilgotność powietrza rzadko przekracza 60%. Zawiera chrom i nikiel, które tworzą na powierzchni cienką warstwę tlenkową, odpowiedzialną za odporność na rdzę. Warstwa ta odbudowuje się sama po drobnych uszkodzeniach mechanicznych, pod warunkiem że ma dostęp do tlenu.

AISI 316 (1.4401) wzbogacono dodatkiem molibdenu w granicach 2-3%. Ten pierwiastek radykalnie podnosi odporność na chlorki, które wnikają w strukturę stali i rozbijają warstwę ochronną od środka. Dlatego mocowania z 316 są jedynym rozsądnym wyborem na zewnątrz, zwłaszcza w odległości mniejszej niż 10 km od morza, przy basenach krytych i odkrytych oraz w strefach, gdzie zimą stosuje się sól drogową. Różnica cen sięga 30-50% w stosunku do 304, ale koszt wymiany skorodowanego mocowania po 2-3 sezonach jest nieporównywalnie wyższy.

Wykończenie powierzchni wpływa nie tylko na estetykę, ale też na trwałość. Szlif (drobnoziarnisty papier 240-320) tworzy kierunkowe rysy, które maskują drobne zabrudzenia i ułatwiają późniejszą konserwację. Poler na lustro (P8000) wygląda efektownie, lecz w środowisku zewnętrznym szybciej łapie osad i wymaga regularnego czyszczenia. Coraz częściej spotyka się też warianty malowane proszkowo w kolorach RAL 9005 (czarny mat) lub 7016 (antracyt), które pasują do nowoczesnej architektury i maskują ewentualne przebarwienia.

Mocowań z AISI 304 nie stosuje się w środowisku chlorowanym. Para z basenu albo rozbryzg wody z jacuzzi szybko pokona warstwę ochronną i zapoczątkuje korozję wżerową, trudną do zatrzymania bez wymiany elementu.

Rodzaje uchwytów bocznych do słupków balustrady

Najbardziej rozpowszechniony wariant to klamra do rury okrągłej, dostępna w trzech typowych średnicach: 33,7 mm, 42,4 mm i 48,3 mm. Element składa się z dwóch płaskowników spawanych lub giętych w kształt litery U, które obejmują słupek i mocowane są do boku schodów lub balkonu za pomocą dwóch lub czterech śrub. Wersja ekonomiczna (oznaczana w katalogach jako MB2) sprawdza się przy lekkich balustradach wewnętrznych. Wariant wzmocniony (MB6 lub MB8) różni się grubością blachy (4-6 mm zamiast 3 mm) i większym rozstawem otworów montażowych, dzięki czemu przenosi obciążenia do 150 kg bez odkształceń.

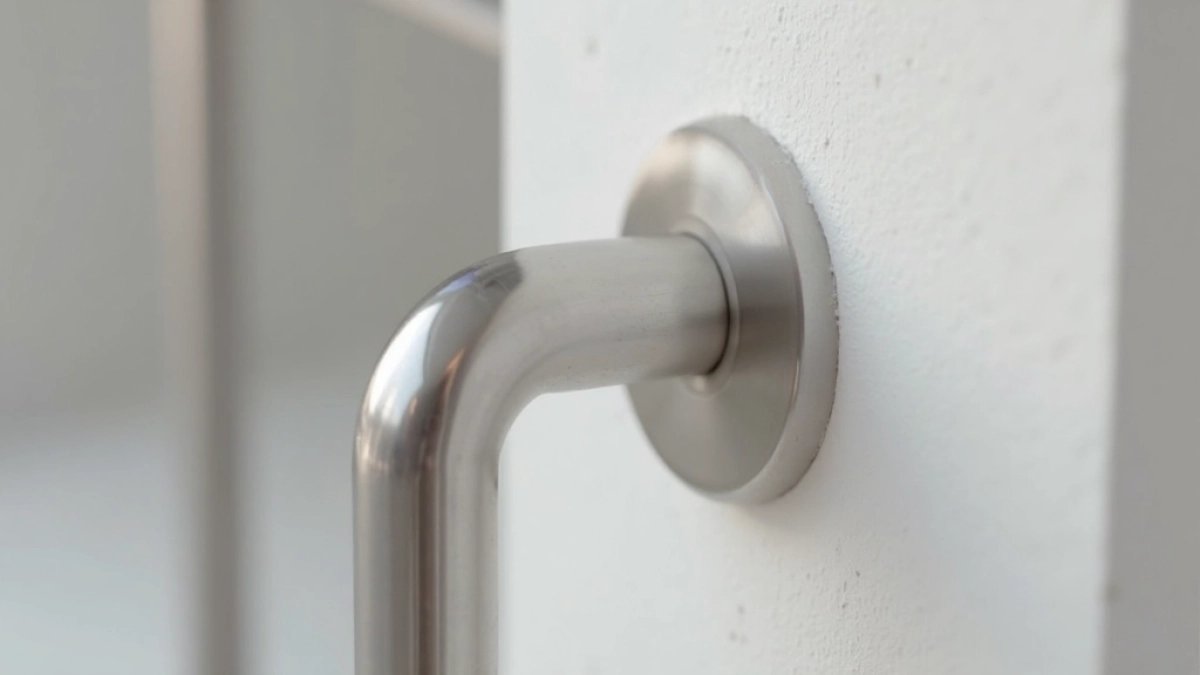

Pierścień na rurę (obejma) to rozwiązanie minimalistyczne, w którym jedynym widocznym elementem jest okrągły kołnierz przylegający do ściany. Mechanizm opiera się na dwóch śrubach zaciskowych, które po dokręceniu centrują słupek i blokują jego obrót. Tego typu mocowanie poleca się do lekkich poręczy o średnicy do 42,4 mm w miejscach, gdzie liczy się czysta forma. Warto pamiętać, że obejma nie wzmacnia konstrukcji, a jedynie ją podtrzymuje.

Mocowanie do profilu kwadratowego 40×40 mm to osobna kategoria uchwytów, które współpracują z popularnymi słupkami ze stali czarnej malowanej proszkowo lub ze stali nierdzewnej szczotkowanej. Geometria klamry jest inna niż przy rurze okrągłej, ponieważ płaskowniki przylegają do dwóch prostopadłych ścianek profilu, zwiększając powierzchnię styku i sztywność węzła. Taki wariant często wybiera się do nowoczesnych balustrad ze szkłem, gdzie słupek jest smukły, a estetyka dominuje nad gabarytami.

Każdy z wymienionych wariantów ma swoje ograniczenia. Klamra MB2 nie nadaje się do słupków narożnych przenoszących duże obciążenia. Pierścień nie współpracuje z profilem 40×40. Mocowanie kwadratowe wymaga idealnie płaskiej powierzchni montażowej, bo przy nierównościach powstaje moment zginający.

Jak dobrać mocowanie boczne do średnicy słupka

Pierwszy filtr wyboru to średnica zewnętrzna słupka, ponieważ uchwyt musi obejmować go na całym obwodzie bez luzu. Tolerancja pasowania wynosi zazwyczaj ±0,2 mm, ale w praktyce tolerancja produkcyjna rur nierdzewnych sięga ±0,5 mm, więc dobre mocowanie ma lekki klin lub śrubę dociskową, która kompensuje różnicę. Przy rurze 33,7 mm sięga się po klamry oznaczone symbolem MB-33, przy 42,4 mm po MB-42, a przy 48,3 mm po MB-48. Profile kwadratowe 40×40 mają dedykowane uchwyty MB-KW40, a profile 60×40 mm MB-KW6040.

Drugi filtr to materiał podłoża. Beton monolityczny klasy C20/25 przyjmuje standardowe kołki rozporowe M10 o nośności do 2,5 kN na punkt. Cegła pełna ceramiczna wymaga kołków sprężystych, które zakleszczają się w materiale dzięki odkształceniu tulei. Cegła dziurawka, pustaki i bloczki silikatowe wymagają kotew chemicznych w osadzonej tulei sitowej, bo kołek mechaniczny nie ma się w czym zakleszczyć. Stal konstrukcyjna pozwala na spawanie lub śruby przelotowe M8, co daje najwyższą nośność.

Trzeci filtr to przewidywane obciążenie użytkowe. Balustrada balkonowa w budynku mieszkalnym musi przenieść siłę poziomą 1,0 kN/m na wysokości poręczy zgodnie z normą PN-EN 1991-1-1. W przestrzeni publicznej (galerie, kawiarnie) wymagana wartość rośnie do 1,5-3,0 kN/m. Przeliczenie na jeden punkt mocowania zależy od rozstawu słupków (zwykle 90-120 cm) i liczby uchwytów na słupek, ale już na etapie doboru warto wybrać wariant o nośności o 30% wyższej niż wynika z obliczeń, jako zapas bezpieczeństwa.

Strefy wiatrowe mają znaczenie przy balustradach na otwartych tarasach powyżej 12 m nad poziomem terenu. W Polsce Polska Norma PN-EN 1991-1-4 dzieli kraj na trzy strefy, a parcie wiatru na pionową przegrodę sięga 0,6-1,2 kN/m². Przy tarasie 4 m² i strefie I oznacza to dodatkowe obciążenie poziome rzędu 240-480 N na całą balustradę, co dla standardowej klamry MB-42 stanowi 25-50% jej nośności. Rezerwa pozostaje komfortowa, ale w strefie III i na wyższych kondygnacjach bezpieczniej sięgnąć po wariant MB8.

Montaż mocowania bocznego krok po kroku

Przygotowanie zaczyna się od wyznaczenia osi słupka i sprawdzenia, czy podłoże w danym miejscu jest nośne. Warto unikać miejsc, gdzie w betonie biegną rurki instalacyjne albo zbrojenie, bo wiercenie w nie trafi, a naprawa będzie kłopotliwa. Detektor przebiegów i skaner zbrojenia to niewielki wydatek, który chroni przed poważnymi błędami.

Narzędzia potrzebne do montażu to wiertarka udarowa z wiertłem do betonu (średnica 12 mm dla kołków M10), klucz dynamometryczny do kontrolowanego dokręcania, poziomica o długości min. 60 cm, ołówek traserski i miara. Dobrze sprawdza się też laser krzyżowy, który pozwala ustawić wszystkie słupki w jednej linii na całej długości biegu schodowego lub krawędzi balkonu.

Kolejność prac wygląda następująco:

• Oznaczenie punktów kotwienia przy użyciu szablonu dołączonego do uchwytu lub po złożeniu mocowania na słupku i odrysowaniu otworów.
• Wiercenie otworów na głębokość równą długości tulei kołka plus 5 mm, co zapobiega wysuwaniu się kołka przy wibracjach.
• Czyszczenie otworów sprężonym powietrzem lub szczotką, ponieważ pył betonowy zmniejsza przyczepność kotwy chemicznej o 40-60%.
• Osadzenie kołków rozporowych młotkiem, a przy podłożu ceramicznym aplikacja żywicy w tulei sitowej.
• Przyłożenie mocowania i wstępne dokręcenie śrub, a następnie kontrola pionu i poziomu słupka.
• Dokręcanie momentem 35-45 Nm w przypadku śrub M10 ze stali nierdzewnej, co zapobiega zerwaniu gwintu przy nadmiernej sile.

Najczęstsze błędy montażowe wynikają z pośpiechu i braku kontroli. Pominięcie poziomowania sprawia, że cały bieg balustrady opada lub wznosi się w niezamierzony sposób, co widać gołym okiem na długości już trzech słupków. Zbyt płytkie otwory powodują wysuwanie się kołków pod obciążeniem, a brak momentu dokręcania skutkuje luzami, które po kilku miesiącach pracy zamieniają się w grzechotanie przy każdym mocniejszym oparciu się o poręcz.

Przy montażu na krawędzi balkonu warto zostawić 5 mm szczeliny między uchwytem a czołem płyty balkonowej. Drobny dystans pozwala wodzie opadowej spływać po powierzchni bez wnikania pod mocowanie, a jednocześnie kompensuje rozszerzalność termiczną stali w lecie, gdy temperatura czarnej powierzchni potrafi przekroczyć 60°C.

Normy i bezpieczeństwo bocznego mocowania balustrad

Wysokość balustrady w budynkach mieszkalnych wynosi minimum 1100 mm, a w budynkach użyteczności publicznej 1200 mm, zgodnie z Rozporządzeniem Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W budynkach, gdzie przebywają dzieci poniżej 6 lat, dodatkowo obowiązuje wymóg, by odstępy między elementami wypełnienia nie pozwalały na przejście kuli o średnicy 100 mm. To ograniczenie pośrednio wpływa na dobór uchwytu bocznego, bo zbyt masywna klamra może ograniczyć pole widzenia i zaburzyć proporcje projektu.

Norma PN-EN 1991-1-1 definiuje obciążenie użytkowe balustrad jako siłę poziomą przyłożoną na wysokości poręczy: 1,0 kN/m w budynkach mieszkalnych kategorii A, 1,5 kN/m w biurach kategorii B, a 3,0 kN/m w strefach handlowych kategorii D. Wartość ta przekłada się na wymagany moment utwierdzenia słupka w podłożu, a ten moment musi zostać przeniesiony przez uchwyt boczny. Pominięcie tego parametru przy zakupie taniego mocowania to jedna z najczęstszych przyczyn odrzuceń odbioru technicznego.

Eurokod 3 (PN-EN 1993-1-1) reguluje wymiarowanie konstrukcji stalowych, w tym połączeń śrubowych. Śruby M10 ze stali nierdzewnej klasy A2-70 mają wytrzymałość na rozciąganie 700 MPa, ale przy montażu w betonie ograniczeniem bywa wytrzymałość samego podłoża. Beton C20/25 pozwala przenieść siłę wyrywającą rzędu 1,2-1,8 kN na jeden kołek M10. To wartość graniczna, od której zaczyna się strefa kotew chemicznych o nośności 2,5-4,0 kN, zalecanych w strefach narażonych na duże obciążenia dynamiczne.

Sprawdzenie nośności konkretnego zamocowania warto wykonać według prostego wzoru:

F_dop = (n × R_k) / γ_M

gdzie n to liczba punktów mocowania, R_k nośność charakterystyczna jednego punktu podana przez producenta, a γ_M współczynnik materiałowy równy 1,25 dla stali nierdzewnej i 1,5 dla betonu. Przy balkonie 4 m², rozstawie słupków co 100 cm (5 słupków), dwóch uchwytach na słupek i nośności 1,5 kN na uchwyt, nośność dopuszczalna wynosi 10 × 1,5 / 1,25 = 12 kN, a obciążenie normowe 4 × 1,0 = 4 kN. Zapas 3:1 daje komfortowy margines bezpieczeństwa.

Niedopuszczalne jest mocowanie słupka do krawędzi płyty balkonowej kołkami krótszymi niż 80 mm. Strefa zbrojenia krawędziowego zaczyna się już 30 mm od lica, a kołek, który ją przebije, tworzy mostek korozji i ostabia płytę. Przy głębokości osadzenia poniżej 60 mm nośność drastycznie spada, bo kotwa pracuje na stożku betonu, który wyrywa się przy obciążeniu dynamicznym.

Strefy wiatrowe w Polsce oraz natężenie ruchu w miejscach publicznych zmieniają się, dlatego raz na 5 lat warto zlecić przegląd balustrady uprawnionemu specjaliście. Oględziny obejmują kontrolę luzów na śrubach, stan powierzchni stali, ewentualne ogniska korozji w strefie mocowania oraz pion i poziom całej konstrukcji. Wykrycie jednego obluzowanego uchwytu we wczesnym stadium pozwala dokręcić go kluczem w 2 minuty. Zaniedbanie prowadzi do konieczności wymiany słupka, a czasem całego odcinka.

Źródła danych i regulacji: Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. (isap.sejm.gov.pl), PN-EN 1991-1-1 (pkn.pl), PN-EN 1993-1-1 (pkn.pl), katalogi techniczne producentów stali nierdzewnej.
