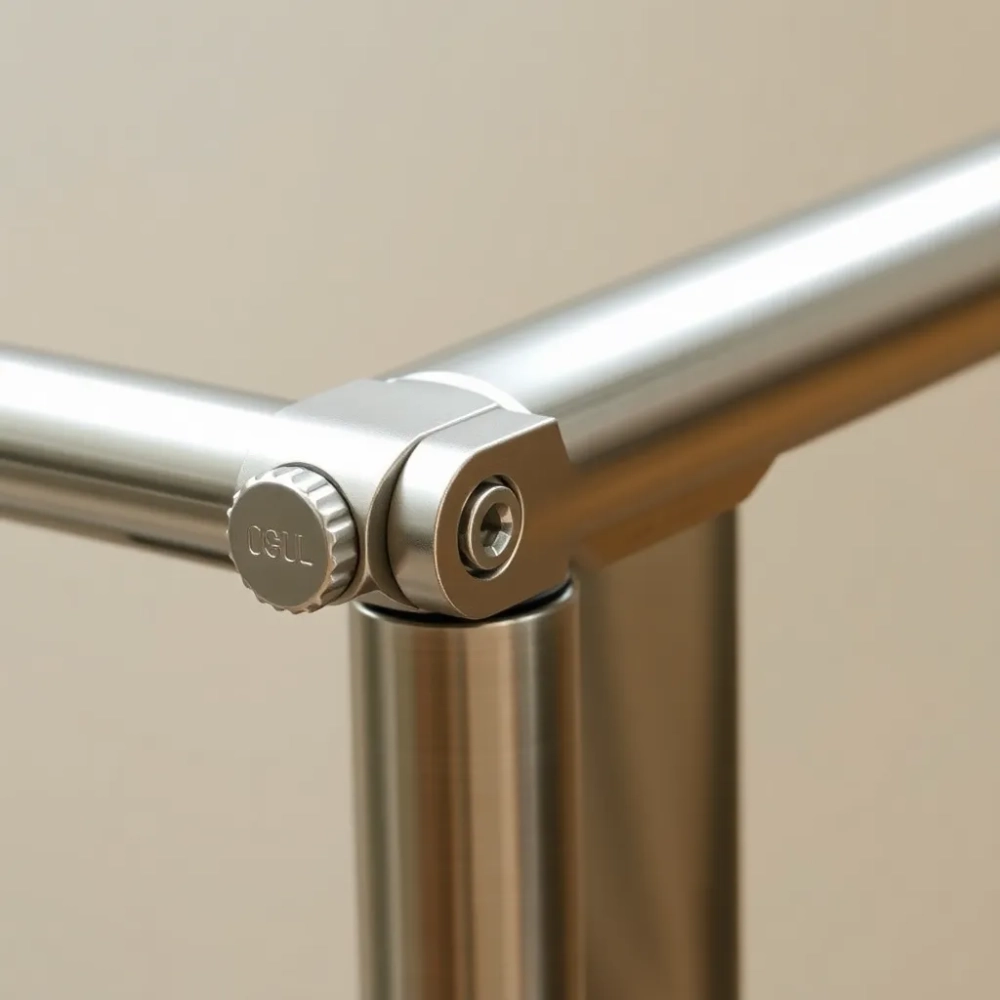

Mocowanie poręczy do słupka – jak dobrać i zamontować bez błędów

Poręcz leży na stole, słupek stoi w gotowości, a wiertarka czeka na rozkaz. Brakuje jednego ogniwa: mocowania, które połączy oba elementy tak, żeby całość wytrzymała codzienne obciążenia i nie straciła estetyki. Wbrew pozorom to nie jest drobnostka. Słupki bywają okrągłe albo kwadratowe, szkło laminowane ma swoją grubość z folią PVB, a rura 42,4 mm to zupełnie inna bajka niż profil 50x50 mm. Poniżej rozkładamy temat tak, żeby każdy element układanki znalazł swoje miejsce od materiału i dystansu, przez dobór uchwytu, aż po unikanie klasycznych błędów montażowych.

• Typy mocowań poręczy do słupka uchwyty, rotule i wsporniki
• Jak dobrać mocowanie poręczy do słupka 42,4 / 50,8 mm krok po kroku
• Mocowanie poręczy ze stali AISI 304 czy AISI 316 co sprawdzi się na zewnątrz
• Najczęstsze błędy przy mocowaniu poręczy do słupka, których łatwo uniknąć

Typy mocowań poręczy do słupka uchwyty, rotule i wsporniki

Mocowanie poręczy do słupka to nie pojedynczy produkt, lecz cała rodzina rozwiązań dobranych do konstrukcji, materiału i oczekiwanego efektu wizualnego. W praktyce spotkasz cztery główne grupy, z których każda odpowiada na inny problem techniczny.

Uchwyty standardowe to klasyka pracy ze słupkami okrągłymi o średnicy 33,7-50,8 mm oraz profilami kwadratowymi 40x40 i 50x50 mm. Ich sercem jest tuleja zaciskowa lub obejma, która obejmuje słupek i jednocześnie stanowi gniazdo dla poręczy. Tuleja działa na zasadzie tarcia im ciaśniejszy docisk śrub, tym większa sztywność połączenia. W wersji ze stali AISI 304 występują w wykończeniu szlifowanym lub polerowanym.

Mocowanie poręczy do szkła rozwiązuje sytuację, w której konstrukcja balustrady opiera się na tafli, a nie na tradycyjnych słupkach. Spotkasz je przy balkonach francuskich, schodach wiszących i nowoczesnych antresolach, gdzie liczy się przejrzystość optyczna. Element mocujący przykręca się bezpośrednio do tafli o grubości od 8 do 17,52 mm, a dystans 8-60 mm pozwala odsunąć poręcz od szkła na żądaną odległość.

Rotule i przeguby to odpowiedź na pytanie, co zrobić, gdy poręcz biegnie po łuku lub gdy słupki stoją pod różnymi kątami. Rotula pozwala odchylać rurkę nawet o 60-90 stopni względem osi słupka bez utraty nośności. Wewnętrzny mechanizm kulowy blokuje się pod obciążeniem, więc nawet przy mocnym nacisku dłoń nie wymusi ruchu.

Blaszki montażowe i wsporniki przyścienne uzupełniają zestaw tam, gdzie brakuje słupka na przykład przy ścianie w wąskim korytarzu. Wkręca się je w kołki rozporowe lub mocuje do rury nośnej za pomocą śruby przelotowej. Wykonane ze stali surowej lub nierdzewnej, pozwalają przenieść obciążenie bezpośrednio na podłoże.

Warto zapamiętać jedną zasadę: każdy typ mocowania ma swój zakres pracy, a przekraczanie go kończy się albo luzami, albo pęknięciami. Uchwyt dobrany do zbyt cienkiego słupka nie zaciśnie się prawidłowo, a mocowanie szkło-poręcz przy tafli grubszej niż dopuszczalna nie docisnie podkładki.

Jak dobrać mocowanie poręczy do słupka 42,4 / 50,8 mm krok po kroku

Dobór mocowania to siedem konkretnych kroków. Bez pośpiechu, z miarką w ręku i tabelą średnic pod ręką.

Krok 1 Określ powierzchnię mocowania

Zanim wybierzesz konkretny model, odpowiedz sobie na jedno pytanie: do czego właściwie mocujesz poręcz. Do słupka okrągłego, profilu kwadratowego, tafli szkła, ściany murowanej, a może do rury biegnącej wzdłuż schodów. Każdy wariant wymaga innego uchwytu, bo inne są siły i kierunki obciążenia.

Krok 2 Zmierz średnicę i grubość

Średnica słupka 42,4 mm to zupełnie inny uchwyt niż 50,8 mm, a profil 40x40 wymaga innego zacisku niż 50x50 mm. Zmierz dwa razy, zapisz wynik, sprawdź w tabeli producenta, czy dany model obsługuje dokładnie ten wymiar. Tolerancja między tuleją a słupkiem nie powinna przekraczać 0,3 mm, bo większy luz obniża tarcie i pewność połączenia.

Krok 3 Grubość szkła z folią

Jeśli mocowanie współpracuje ze szkłem laminowanym, podawaj grubość całego pakietu razem z folią PVB. Szkło 8,76 mm to tak naprawdę dwie tafle 4 mm połączone warstwą 0,76 mm. Uchwyt dobrany do 8 mm „na sucho" nie docisnie takiego pakietu i zacznie się obracać przy pierwszym mocniejszym chwycie.

Krok 4 Dobierz materiał i wykończenie

Stal AISI 304 sprawdza się wewnątrz suchych pomieszczeń, AISI 316 na zewnątrz, przy basenach i w strefach nadmorskich. Wykończenie szlifowane (matowe) maskuje drobne rysy, polerowane (połysk) eksponuje powierzchnię i łatwiej je utrzymać w czystości, ale widać na nim każdy odcisk palca. Różnica cenowa między nimi to zwykle 15-25%.

Krok 5 Wybierz dystans

Dystans to odstęp poręczy od słupka lub tafli szkła. Waha się od 8 do 60 mm i wpływa zarówno na estetykę, jak i bezpieczeństwo. Przy szkle zbyt mały dystans może powodować kontakt poręczy z krawędzią tafli pod obciążeniem, zbyt duży tworzy wizualny dysonans i obciąża momentem uchwyt.

Krok 6 Sprawdź gwint i nośność

Gwint M10 i M12 to dwa najczęstsze rozmiary. Im większy gwint, tym wyższe dopuszczalne obciążenie, ale potrzebny też odpowiednio grubszy rdzeń mocowania. Nośność pojedynczego uchwytu powinna wynosić co najmniej 0,7 kN przy obciążeniu pionowym i 1,0 kN przy poziomym tak wynika z normy PN-EN 1991-1-1 dla balustrad w strefach użytkowych.

Krok 7 Zgodność z normą i obciążeniem

Balustrada w budynku mieszkalnym musi przenieść obciążenie liniowe 0,5-1,0 kN/m w zależności od kategorii użytkowania. Uchwyt dobrany „na oko" bez sprawdzenia nośności producenta może nie spełnić tych wymagań. Warto poprosić o kartę techniczną i porównać parametry z wymaganiami normy.

Przygotowując się do zakupu, zaplanuj też minimalny zapas 10-15% materiału. W praktyce jeden uchwyt zawsze znajdzie się tam, gdzie go nie planowałeś.

Mocowanie poręczy ze stali AISI 304 czy AISI 316 co sprawdzi się na zewnątrz

Wybór gatunku stali to decyzja, która wpływa na trwałość mocowania poręczy przez następne 15-25 lat. Różnica między AISI 304 a 316 nie polega na twardości, lecz na odporności na korozję.

AISI 304 to austenityczna stal chromowo-niklowa z zawartością około 18% chromu i 8% niklu. W suchym wnętrzu domu, na klatce schodowej czy w biurze pracuje bez zarzutu. Jej warstwa pasywna odbudowuje się szybko, a kontakt z tlenem z powietrza wystarcza, by utrzymać powierzchnię w nienaruszonym stanie. Cena uchwytu w tej stali waha się od 33,90 do 120 zł netto, zależnie od konstrukcji.

AISI 316 to stal kwasoodporna z dodatkiem molibdenu (2-3%), który znacząco podnosi odporność na chlorki. To właśnie ta domieszka sprawia, że mocowanie poręczy na balkonie od strony morza, przy odkrytym basenie czy w strefie przemysłowej nie pokrywa się rdzawymi nalotami po dwóch sezonach. Cena rośnie o 30-60%, ale w agresywnym środowisku to jedyny rozsądny wybór.

Mieszanie obu gatunków w jednej instalacji to błąd, który wychodzi po roku lub dwóch. Para galwaniczna między 304 a 316 w obecności wilgoci przyspiesza korozję kontaktową na elemencie słabszym. Jeśli słupek jest ze stali 316, uchwyt musi być ze stali 316. Bez wyjątków.

W warunkach zewnętrznych trzeba też pamiętać o wykończeniu powierzchni. Szlif (mat) lepiej maskuje zarysowania od piasku niesionego wiatrem. Poler odbija światło i optycznie powiększa element, ale w środowisku morskim wymaga częstszego mycia wodą słodką, by usunąć osady soli.

Najczęstsze błędy przy mocowaniu poręczy do słupka, których łatwo uniknąć

Nawet doświadczeni wykonawcy popełniają te same pomyłki. Oto lista tych, które najczęściej trafiają na serwis gwarancyjny albo do kosztownych poprawek.

Błąd 1 Mieszanie gatunków stali

Uchwyt AISI 304 na słupku AISI 316 albo odwrotnie to tykająca bomba korozji kontaktowej. Wystarczy wilgoć i rok, by na styku pojawiły się brunatne naloty. Rozwiązanie: jeden gatunek stali w całym systemie, najlepiej AISI 316 przy jakiejkolwiek ekspozycji na zewnątrz.

Uwaga: nawet śruby montażowe powinny odpowiadać materiałowi uchwytu. Stalowy wkręt w otworze nierdzewnym działa jak katoda w ogniwo galwanicznym.

Błąd 2 Dobór dystansu „na oko"

Przy szkle laminowanym dystans trzeba mierzyć od krawędzi tafli, nie od środka pakietu. Zbyt mały odstęp powoduje styk poręczy z taflą pod obciążeniem, co przy wielokrotnym powtarzaniu prowadzi do mikropęknięć w szkle hartowanym. Zbyt duży tworzy dźwignię, która wyrywa uchwyt ze słupka.

Błąd 3 Brak podkładek gumowych przy szkle

Bez podkładki EPDM lub silikonowej między uchwytem a taflą szkło pracuje punktowo. Różnica rozszerzalności cieplnej stali i szkła sprawia, że przy zmianach temperatury na styku powstają naprężenia prowadzące do pęknięć termicznych. Podkładka rozprowadza nacisk i kompensuje ruch.

Błąd 4 Wspawanie bez podparcia

Przy wklejaniu lub wspawaniu elementów podpór do rury trzeba najpierw usztywnić konstrukcję. Ciepło spawania odkształca cienkościenną rurę (grubość 1,5 mm) w taki sposób, że po zastygnięciu traci owalność. Efekt: poręcz nie przylega szczelnie do uchwytu i obraca się przy uchwyceniu.

Błąd 5 Ignorowanie normy obciążenia

Uchwyt dobrany wizualnie, bez sprawdzenia nośności, może nie spełniać wymagań PN-EN 1991-1-1. W domu jednorodzinnym to zwykle obciążenie 0,5 kN/m, w budynku użyteczności publicznej już 1,0 kN/m. Pojedynczy uchwyt o nośności 0,3 kN przy rozstawie co 1,2 m sumuje się do wartości poniżej normy, a konsekwencje widać po pierwszej kontroli lub po wypadku.

Dobry montaż zaczyna się od kart technicznych i miary w ręku, nie od wizualnego dopasowania na półce sklepu. Pośpiech przy mocowaniu poręczy do słupka to najczęstsza przyczyna reklamacji w pierwszym roku użytkowania.

Wskazówka praktyczna: po dokręceniu wszystkich uchwytów sprawdź poręcz dwukrotnie raz siłą dłoni wzdłuż biegu, raz naciskiem poprzecznym. Każdy luz, trzask czy obrót to sygnał, że coś nie zagrało i warto rozkręcić węzeł zanim koniec konstrukcji zostanie zalany farbą lub silikonem.

Źródła danych i norm: PN-EN 1991-1-1 (obciążenia użytkowe konstrukcji budowlanych), PN-EN 1993-1-1 (projektowanie konstrukcji stalowych), PN-EN 1090-1 (wymagania techniczne dla konstrukcji aluminiowych i stalowych), katalogi techniczne producentów stali nierdzewnej AISI 304 / AISI 316. Dodatkowe informacje o doborze średnic rur i profili balustradowych dostępne w wytycznych ITB oraz na stronie instytutu: www.itb.pl.
