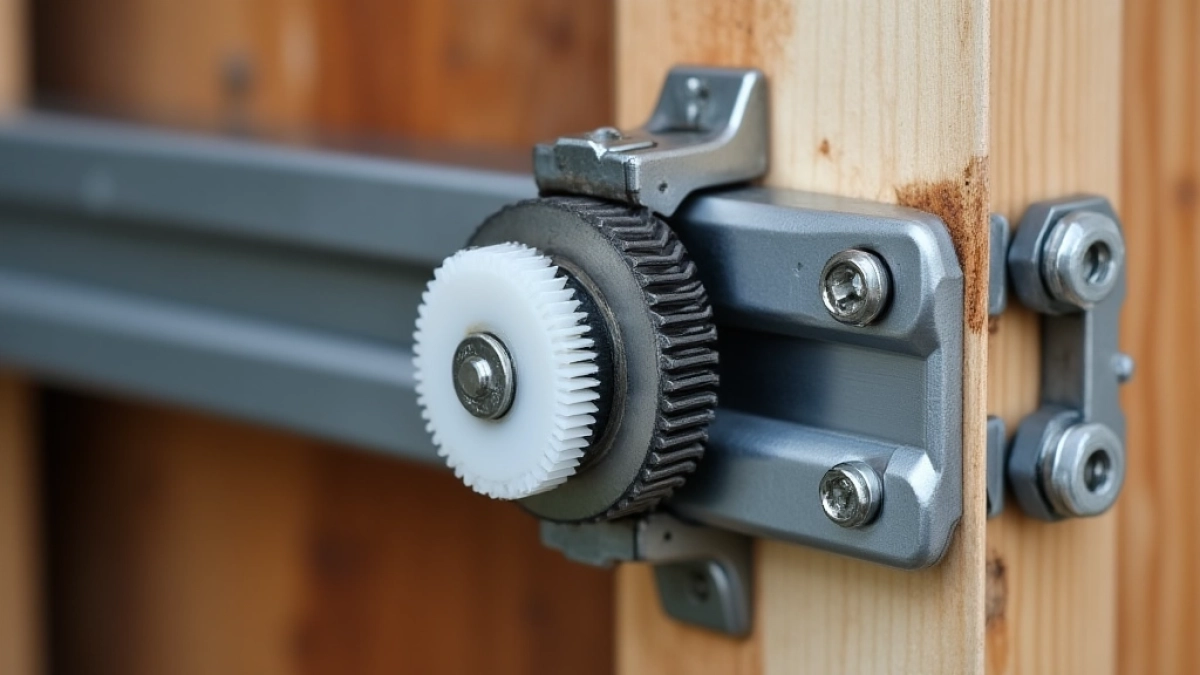

Montaż listwy zębatej nylonowej do bramy przesuwnej bez spawania

Metaliczny zgrzyt o poranku, rdza wychodząca spod farby po trzeciej zimie, a do tego wizyta spawacza, który wycenia sam montaż drożej niż cały napęd. To rzeczywistość bram przesuwnych ze stalową zębatką. Poliamidowa listwa z rdzeniem stalowym odwraca ten scenariusz: praca napędu schodzi do poziomu cichego szelestu, korozja nie ma prawa zaistnieć, a montaż ogranicza się do wkrętarki i poziomicy. Efekt? Brama, która po ośmiu latach działa tak samo jak w dniu instalacji, a sąsiedzi pytają, jakim cudem tak cicho chodzi.

• Specyfikacja listwy poliamidowej LZP/33 z rdzeniem stalowym
• Listwa zębata do bramy przesuwnej 8 m krok po kroku
• Nylonowa listwa zębata vs stalowa co wybrać do napędu
• Najczęstsze błędy przy montażu listwy zębatej do bramy
• Konserwacja i objawy zużycia listwy poliamidowej
• Dobór ilości listwy do długości bramy
• Checklist przed rozpoczęciem montażu

Specyfikacja listwy poliamidowej LZP/33 z rdzeniem stalowym

Listwa poliamidowa LZP/33 to nie kawałek plastiku, lecz kompozyt łączący sprężystość poliamidu PA6 z sztywnością profilu stalowego 12×12 mm zatopionego w rdzeniu. Taka konstrukcja rozwiązuje odwieczny dylemat: cichy plastik sam w sobie ugina się pod obciążeniem zębatki, a sama stal akustycznie dudni przy każdym obrocie koła napędowego. Połączenie obu materiałów daje sztywność potrzebną do przeniesienia momentu obrotowego przy jednoczesnym tłumieniu drgań w warstwie polimerowej.

Kolor czarny RAL 9005 nie jest przypadkowy. Sadza techniczna wmasowana w strukturę poliamidu chroni tworzywo przed degradacją UV na poziomie molekularnym, pochłaniając fotony zanim zdążą rozerwać wiązania wodorowe łańcucha polimeru. Bez tego dodatku nawet najlepszy gatunek PA6 zżółkłby i skruszał w ciągu pięciu lat ekspozycji na słońce.

Maksymalna długość bramy 8 mb wynika z dopuszczalnego ugięcia rdzenia stalowego. Przy rozstawie mocowań co 30 cm i ciężarze własnym skrzydła do 400 kg profil 12×12 mm zachowuje prostoliniowość z tolerancją ±1,5 mm na metr. Powyżej tej wartości rdzeń zaczyna pracować sprężyście i zębatka „odskakuje" od koła zębatego napędu, generując charakterystyczne stuki.

Norma PN-EN 13241-1 dotycząca bram przemysłowych i posesyjnych wymaga, aby elementy kinematyczne napędu były chronione przed korozją przez okres co najmniej 25 000 cykli roboczych. Poliamid z rdzeniem stalowym cynkowanym ogniowo spełnia ten wymóg z dużym zapasem, ponieważ warstwa polimerowa odcina dostęp tlenu i wilgoci do stali na całej powierzchni styku z atmosferą.

Listwa zębata do bramy przesuwnej 8 m krok po kroku

Krok 1: Zmierz prześwit między dolną krawędzią skrzydła a fundamentem. Optymalny luz na listwę to 8-12 mm; mniej spowoduje tarcie o nawierzchnię, więcej rozchwianie zębatki na zębniku napędu. Zaznacz ołówkiem linię montażową wzdłuż całej długości bramy, kontrolując prostoliniowość linką napinającą lub laserem krzyżowym.

Krok 2: Nawierć otwory w profilu nośnym bramy co 30 cm wiertłem 5,2 mm pod wkręt samogwintujący 6,3×25. Rozstaw 30 cm nie jest przypadkowy: przy module zęba 4 mm zapewnia on stałe przyleganie co ósmego zęba, co eliminuje propagację drgań. Wiercenie „na oko" co pół metra to prosta droga do fali na listwie po pierwszym sezonie.

Krok 3: Przyłóż pierwszy odcinek listwy i przykręć go wkrętarką z momentem dokręcania 8-10 Nm. Zbyt mocne dokręcenie wgniata poliamid w stalowy rdzeń i tworzy naprężenia, które po kilku tygunkach eksploatacji skutkują mikropęknięciami w strefie otworu. Moment kontrolowany sprężyną wkrętarki lub kluczem dynamometrycznym to jedyna rozsądna metoda.

Krok 4: Podłącz napęd i wykonaj pięć pełnych cykli otwarcia oraz zamknięcia bez obciążenia. Zębatka powinna wchodzić w koło napędowe na głębokość minimum 8 mm, a luz pionowy między zębami nie powinien przekraczać 1 mm. Dopiero po takim teście można oddać bramę do normalnej eksploatacji.

Kompatybilność z popularnymi napędami (Came, Nice, BFT, Faac) wynika ze standaryzowanego modułu zęba 4 mm i kąta przyporu 20°. Przekładnie tych producentów pracują właśnie w tych parametrach, dlatego listwa pasuje bez żadnych adapterów. Wyjątek stanowią starsze modele z modułem 3 mm, które wymagają już indywidualnego doboru.

Nylonowa listwa zębata vs stalowa co wybrać do napędu

Stalowa listwa zębata do bramy przesuwnej sprawdza się w przemyśle ciężkim, gdzie liczy się przeniesienie momentu obrotowego rzędu 80-120 Nm. Na posesji prywatnej, gdzie napęd generuje 15-25 Nm, a brama waży 200-350 kg, parametry te są w pełni obsługiwane przez kompozyt poliamidowy. Różnica tkwi w akustyce: stal rezonuje przy każdym kontakcie zębnika, podczas gdy poliamid tłumi tę częstotliwość o około 18-22 dB.

Spawanie listwy stalowej wymaga uprawnień SEP, odzieży ochronnej i prądu 200 A w gniazdku. Poliamid montuje się z poziomu drabiny zwykłą wkrętarką akumulatorową. Dla inwestora prywatnego ten detal często przesądza o wyborze, ponieważ różnica cenowa materiału zwraca się właśnie w kosztach robocizny i czasu.

Stalowa listwa nie sprawdzi się w środowisku agresywnym chemicznie (nad morzem, w pobliżu zakładów chemicznych), a poliamidowa ulegnie przyspieszonemu zużyciu przy bramach przemysłowych powyżej 8 metrów i obciążeniu powtarzalnym 500+ cykli dziennie. Każde rozwiązanie ma swoje optimum.

Najczęstsze błędy przy montażu listwy zębatej do bramy

Rozstaw mocowań rzadszy niż co 30 cm to najczęstsza przyczyna reklamacji. Listwa ugina się własnym ciężarem na długości 40-50 cm między wkrętami, a pod obciążeniem zębnika generuje falę o amplitudzie 3-5 mm. Efektem jest hałas, przyspieszone zużycie zębów i wyłamywanie otworów montażowych w profilu stalowym rdzenia.

Uwaga: Brak podkładek płaskich pod łbami wkrętów w bramach z profilem aluminiowym prowadzi do rozchwiania zębatki już po pierwszym sezonie. Aluminium „płynie" pod naciskiem łba, a luz 1-2 mm w otworze montażowym wystarcza, by ząb zębatki zaczął przeskakiwać o jeden moduł przy każdym cyklu.

Stosowanie śrub nierdzewnych A2 w strefie nadmorskiej łączonych ze stalą cynkowaną rdzenia wywołuje korozję galwaniczną. Różnica potencjałów elektrochemicznych między chromem a cynkiem wynosi około 0,7 V, co przy obecności wilgoci tworzy ogniwo korozyjne niszczące rdzeń od wewnątrz. W takim środowisku jedynym bezpiecznym łącznikiem jest śruba stalowa z powłoką cynkową lub geometria ze stali ocynkowanej ogniowo.

Dokręcanie wkrętów udarem powoduje przegrzanie poliamidu w strefie otworu. Temperatura powyżej 180°C wywołuje odwracalną zmianę struktury krystalicznej PA6, a po ostygnięciu tworzywo traci sprężystość. Moment dokręcania kontrolowany sprężyną wkrętarki chroni przed tym zjawiskiem, ale wymaga świadomości, że „na szybko" oznacza tu dosłownie: za szybko.

Łączenie odcinków bez zachowania prostej linii zębów to błąd kosztujący zębnik napędu. Offset 2-3 mm między sąsiednimi odcinkami powoduje, że koło napędowe trafia jednocześnie na dwa zęby o różnym położeniu osiowym, generując udar i hałas. System „jaskółczy ogon" sam centruje połączenie, ale tylko wtedy, gdy oba odcinki leżą idealnie w jednej osi montażowej.

Konserwacja i objawy zużycia listwy poliamidowej

Poliamid nie wymaga smarowania, a metalowy rdzeń jest chroniony przed dostępem powietrza przez warstwę tworzywa. Raz na 12 miesięcy warto przetrzeć listwę wilgotną ściereczką z mikrofibry, usuwając pył i piasek, które działają jak pasta ścierna na zębniku napędu. Czynność zajmuje trzy minuty i stanowi jedyną wymaganą konserwację.

Wskazówka: W strefie nadmorskiej mycie listwy czystą wodą co sześć miesięcy zmywa sól osadzającą się na powierzchni poliamidu. Sól chlorek sodu nie atakuje tworzywa, ale w połączeniu z piaskiem tworzy zawiesinę ścierną, która przyspiesza zużycie zębnika o około 30%.

Pierwszym sygnałem zużycia jest powtarzający się stukot przy każdym pełnym obrocie koła napędowego. Dźwięk oznacza, że jeden lub dwa zęby listwy mają ubytek wysokości powyżej 0,3 mm, a zębnik „przeskakuje" o ten właśnie ułamek modułu. Wymiana listwy na tym etapie jest tańsza niż wymiana zębnika w napędzie, którego koło zębate przy regularnym udarze zużywa się szybko.

Widoczne pęknięcia wzdłużne w poliamidzie to sygnał końca żywotności materiału. Tworzywo PA6 traci elastyczność po 15-20 latach ekspozycji na UV, nawet z dodatkiem sadzy technicznej. Wymiana pojedynczego odcinka jest możliwa bez demontażu całej bramy, o ile w karbie łączącym nie osadził się brud, który utrudnia rozdzielenie „jaskółczego ogona".

Dobór ilości listwy do długości bramy

Zapas 15-20 cm powyżej długości skrzydła pozwala na precyzyjne przycięcie ostatniego odcinka bez ryzyka niedomiarem. Cięcie wykonuje się piłą do metalu z drobnym uzwojeniem (24 zęby na cal) lub szlifierką kątową z tarczą do aluminium. Tarcza do stali zgrzewa krawędź poliamidu, co utrudnia późniejsze łączenie „jaskółczym ogonem".

Checklist przed rozpoczęciem montażu

• Długość skrzydła bramy zmierzona w świetle słupków (nie w osi profila)
• Typ napędu potwierdzony (model i producent) w celu weryfikacji modułu zębnika
• Podłoże fundamentu stabilne, bez pęknięć w strefie pracy skrzydła
• Rozstaw mocowań wyznaczony co 30 cm linką malarską lub laserem
• Wkrętarka z regulacją momentu obrotowego oraz zapas akumulatorów
• Listwa składowana w cieniu przez minimum dwie godziny przed montażem (poliamid rozszerzalny termicznie)

Punkt ostatni bywa pomijany, a to właśnie on decyduje o napięciu listwy po pierwszej nocy. Poliamid PA6 ma współczynnik rozszerzalności liniowej 8×10⁻⁵/K, co oznacza, że odcinek 5 m skróci się o 4 mm przy spadku temperatury o 10°C. Montaż w pełnym słońcu, gdy listwa ma 35°C, skutkuje zbyt luźnym osadzeniem po ostygnięciu do 5°C zimą.

Montaż listwy zębatej nylonowej do bramy przesuwnej to praca, którą właściciel posesji wykona samodzielnie w ciągu 3-4 godzin. Warunek: rozstaw mocowań co 30 cm, moment dokręcania kontrolowany, montaż w temperaturze zbliżonej do średniej rocznej dla danej lokalizacji. Poliamidowa listwa z rdzeniem stalowym 12×12 mm obsługuje bramy do 8 mb, kompatybilna z napędami Came, Nice, BFT i Faac, zgodna z normą PN-EN 13241-1.

Z listwą poliamidową LZP/33 brama działa cicho, nie koroduje i nie wymaga spawacza. Decyzja sprowadza się do pytania, czy wolisz zapłacić więcej za materiał raz na 18 lat, czy mniej za stal, ale z wizytą ślusarza co pięć lat i budżetem na spawarkę przy pierwszym montażu.

Źródła danych i norm: PN-EN 13241-1 (norma dotycząca bram przemysłowych i posesyjnych), karty techniczne producentów poliamidu PA6, instrukcje montażowe napędów bram przesuwnych publikowane przez producentów automatyki, dane katalogowe dostępne na stronach producentów elementów automatyki bramowej.
