Na jakiej wysokości zamontować fotokomórki w bramie? Poradnik 2026

Dlaczego kilka centymetrów ma znaczenie? Skuteczność fotokomórek

Wiązka podczerwieni, którą emituje nadajnik, musi trafić dokładnie w oko odbiornika. Gdy wysokość montażu odbiega od zaleceń producenta i wymagań normy PN-EN 12453, dochodzi do sytuacji, w której sygnał odbija się od krawędzi jezdni albo zostaje pochłonięty przez nierówności podłoża. W praktyce oznacza to bramę, która otwiera się mimo przeszkody albo zatrzymuje się bez powodu.

• Dlaczego kilka centymetrów ma znaczenie? Skuteczność fotokomórek
• Rodzaje fotokomórek a wysokość montażu w bramie
• Jak dobrać wysokość fotokomórek do typu bramy
• Najczęstsze błędy montażowe przy ustawianiu wysokości fotokomórek

Zasada działania opiera się na prostym fizycznym mechanizmie. Dioda IR wysyła impuls światła o długości fali 880-940 nm, fototranzystor po drugiej stronie go wyłapuje i utrzymuje obwód zamknięty. Przecięcie wiązki przez człowieka, samochód albo gałąź powoduje natychmiastowe przerwanie obwodu i wysłanie sygnału STOP do centrali. Nawet kilka centymetrów za nisko albo za wysoko potrafi zredukować zasięg skutecznego pola ochrony o ponad 30%.

Norma PN-EN 12445 precyzuje, że pole detekcji musi obejmować całą szerokość przejazdu. Fotokomórki typu D, czyli urządzenia zabezpieczające przed ponownym zamknięciem bramy, wymagają montażu na wysokości od 10 do 20 cm nad poziomem jezdni oraz od 50 do 70 cm. Ten drugi zakres chroni przed wjechaniem pojazdu, a pierwszy wyłapuje osobę dorosłą i dziecko.

Ignorowanie podziałów wysokości to prosta droga do sytuacji, w której czujnik wykryje psa, ale przeoczy kolano dorosłego mężczyzny. Wielu instalatorów lekceważy niuans związany z optyką, zapominając, że wiązka tworzy stożek, a nie prostą linię. Im dalej od siebie stoją nadajnik i odbiornik, tym szerszy staje się ten stożek u podstawy.

Skuteczność systemu zależy również od jakości regulacji kąta widzenia. Nowoczesne obudowy, na przykład aluminiowe słupki z serii ERA, pozwalają na obrót głowicy o 90 stopni w każdej płaszczyźnie. Taka regulacja kompensuje nierówności słupków murowanych, które rzadko stoją idealnie pionowo.

Rodzaje fotokomórek a wysokość montażu w bramie

Na rynku dominują cztery rozwiązania, a każde z nich wymaga innego podejścia do montażu. Fotokomórki przekaźnikowe, znane z modeli takich jak Nice BF, korzystają z napięcia 24V AC/DC i mają osobne wejścia FOTO w centrali. Ich instalacja sprowadza się do podłączenia trzech żył plus zacisków COM/NC, co pozwala na precyzyjne ustawienie wysokości nawet na nierównym terenie.

System BlueBUS, oparty na dwużyłowej magistrali, wyróżnia się tym, że każda para fotokomórek otrzymuje unikalny adres. Dioda LED na obudowie pulsuje z częstotliwością, która informuje o jakości sygnału: szybkie miganie oznacza słaby odbiór, powolne (około 1 Hz) potwierdza optymalne ustawienie. Ten mechanizm diagnostyczny eliminuje zgadywanie i pozwala wycelować wiązkę z dokładnością do milimetra.

Fotokomórki bezprzewodowe zasilane bateriami litowymi działają na częstotliwości 433 MHz albo 868 MHz. Brak przewodu zwalnia z konieczności kucia bruzd, ale wymusza montaż na wysokości ułatwiającej późniejszą wymianę baterii, czyli od 60 do 80 cm. Zbyt nisko umieszczony czujnik narażony jest na zalanie albo uszkodzenie przez kosiarkę.

Fotokomórki refleksyjne z pojedynczym lustrem lub naklejką odblaskową to zapowiedź nowej kategorii sprzętu. Pracują na tej samej zasadzie co bariery podczerwieni w automatyce przemysłowej, wysyłając wiązkę i odbierając ją z tego samego miejsca. Montaż wymaga stabilnej powierzchni, ponieważ minimalne przesunięcie katowe lustra powoduje utratę sygnału.

Jak dobrać wysokość fotokomórek do typu bramy

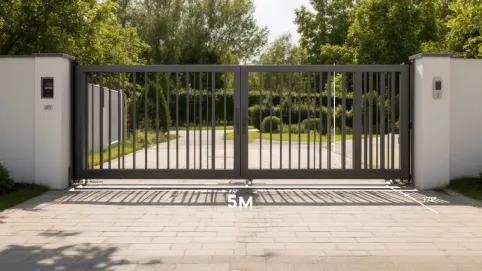

Brama przesuwna, ze względu na prowadzenie wzdłuż ogrodzenia, wymaga fotokomórek montowanych na specjalnych słupkach aluminiowych o wysokości 50 cm albo 100 cm. Kolumny 50 cm sprawdzają się, gdy czujnik ma chronić wyłącznie przejazd, a teren po obu stronach jest już zabezpieczony. Wersje 100 cm pozwalają na odsunięcie czujnika od krawędzi jezdni, co eliminuje ryzyko przypadkowego uderzenia przez cofający się samochód.

Brama skrzydłowa otwiera się do wewnątrz posesji, a jej skrzydła zakrywają fotokomórki w pozycji zamkniętej. Montaż na wysokości 30 cm nad ziemią, z dala od osi obrotu, zapobiega blokowaniu wiązki przez ramię bramy. Norma zaleca, aby czujnik znajdował się minimum 15 cm poza obrysem skrzydła w pozycji otwartej.

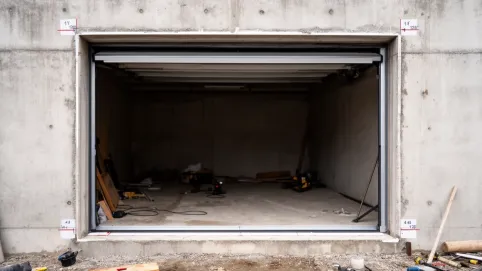

Brama garażowa segmentowa albo rolowana współpracuje z fotokomórkami zamontowanymi przy podłodze, tuż przed progiem. Optymalna wysokość to 10-15 cm, ponieważ całe pole detekcji skupia się na przeszkodach zlokalizowanych nisko nad posadzką. Inne ustawienie spowoduje, że czujnik przegapi deskorolkę albo leżący kask.

Przy bramach przemysłowych z częstotliwością pracy przekraczającą 100 cykli na dobę konieczne bywa zastosowanie dwóch par fotokomórek na różnych wysokościach. Pierwsza para, na 20 cm, chroni przed przejechaniem niskich wózków widłowych. Druga, na 70 cm, wyłapuje pieszych idących z rozłożonymi rękoma. Taki układ obniża liczbę fałszywych alarmów o połowę.

Matryca decyzyjna: brama → fotokomórka

• Przesuwna do 4 m: para przekaźnikowa, montaż 10 cm i 50 cm, kolumny aluminiowe 50 cm.
• Przesuwna powyżej 4 m: para BlueBUS, montaż 10 cm i 50 cm, kolumny 100 cm dla lepszej linii optycznej.
• Skrzydłowa: para przekaźnikowa albo BlueBUS, montaż 30 cm poza obrysem skrzydła.
• Garażowa: para przekaźnikowa niskonapięciowa, montaż 10-15 cm przy progu.
• Przemysłowa: dwie pary na 20 cm i 70 cm, zasilanie 24V DC, obudowy aluminiowe serii ERA.

Najczęstsze błędy montażowe przy ustawianiu wysokości fotokomórek

Zbyt niskie umieszczenie czujników to grzech pierworodny wielu amatorskich instalacji. Montaż na wysokości 3-5 cm nad kostką brukową naraża fotokomórkę na zabrudzenie, zalanie wodą opadową albo uszkodzenie przez kretówki. Brudna soczewka działa jak filtr optyczny, który tłumi wiązkę IR do poziomu niewykrywalnego dla odbiornika.

Drugi, równie częsty błąd, to montaż obu elementów na tej samej wysokości, ale z różnicą większą niż 2 cm. Norma PN-EN 12445 wymaga, aby tolerancja ustawienia nie przekraczała 5 mm na każdy metr odległości. Przy bramie o szerokości 4 m oznacza to dopuszczalne odchylenie 2 cm, ale w praktyce instalatorzy osiągają rozrzut kilkukrotnie większy.

Brak zabezpieczenia przed bezpośrednim działaniem słońca potrafi zneutralizować nawet najlepiej wyregulowaną parę. Wiązka IR padająca pod kątem 15 stopni od strony południowej powoduje nasycenie fototranzystora i utratę zdolności detekcji. Rozwiązaniem są obudowy z filtrem polaryzacyjnym, które tłumią światło rozproszone.

Podłączenie fotokomórek bez zachowania polaryzacji w systemie BlueBUS powoduje, że centrala nie rozpoznaje urządzeń. Pierwszą oznaką jest brak pulsowania diody LED na nadajniku. W takiej sytuacji instalator zakłada błędną konfigurację adresu albo zwrotnie zgłasza usterkę samego czujnika.

Montaż fotokomórek na powierzchniach drgających, na przykład na blaszanych słupkach ogrodzeniowych, generuje fałszywe alarmy. Wibracje wywołane przejazdem pociągu albo wiatrem powodują chwilowe rozregulowanie wiązki. Słupki aluminiowe serii ERA, osadzane w betonie, tłumią drgania i utrzymują stałą geometrię optyczną.

Checklista montażowa dla instalatora

• Sprawdź, czy wybrane fotokomórki mają deklarację zgodności CE i są zgodne z Dyrektywą Maszynową 2006/42/WE.
• Zmierz wyrównanie nadajnika i odbiornika poziomnicą laserową, tolerancja ±2 mm.
• Zamontuj obudowy na wysokości 10 cm i 50 cm nad poziomem jezdni.
• Podłącz żyły zgodnie ze schematem producenta, zachowując polaryzację w systemie BlueBUS.
• Ustaw adres zworek (dip-switch) i zweryfikuj pulsowanie diody LED.
• Przeprowadź test walcem 50 mm i prostopadłościanem 700 × 300 × 200 mm.
• Sprawdź reakcję bramy na przecięcie wiązki przy prędkości nominalnej.
• Udokumentuj wyniki testów w protokole odbioru.

Świadomy dobór wysokości i typu fotokomórek, poparty znajomością mechanizmu optycznego oraz wymagań normy PN-EN 12445, przekłada się na bezpieczeństwo użytkowników i brak roszczeń gwarancyjnych. Każdy centymetr przesunięcia odbija się na polu detekcji, dlatego warto traktować montaż nie jako szybkie zadanie, lecz jako procedurę inżynieryjną wymagającą precyzji i powtarzalności.

Źródła danych i przepisy: PN-EN 12445 (Bezpieczeństwo użytkowania bram z napędem), PN-EN 12453 (Bezpieczeństwo użytkowania bram z napędem wymagania), Dyrektywa Maszynowa 2006/42/WE (eur-lex.europa.eu), dokumentacja techniczna serii ERA, karty katalogowe modeli BF, PN-EN ISO 13849-1 (Bezpieczeństwo maszyn części systemów sterowania związane z bezpieczeństwem).
