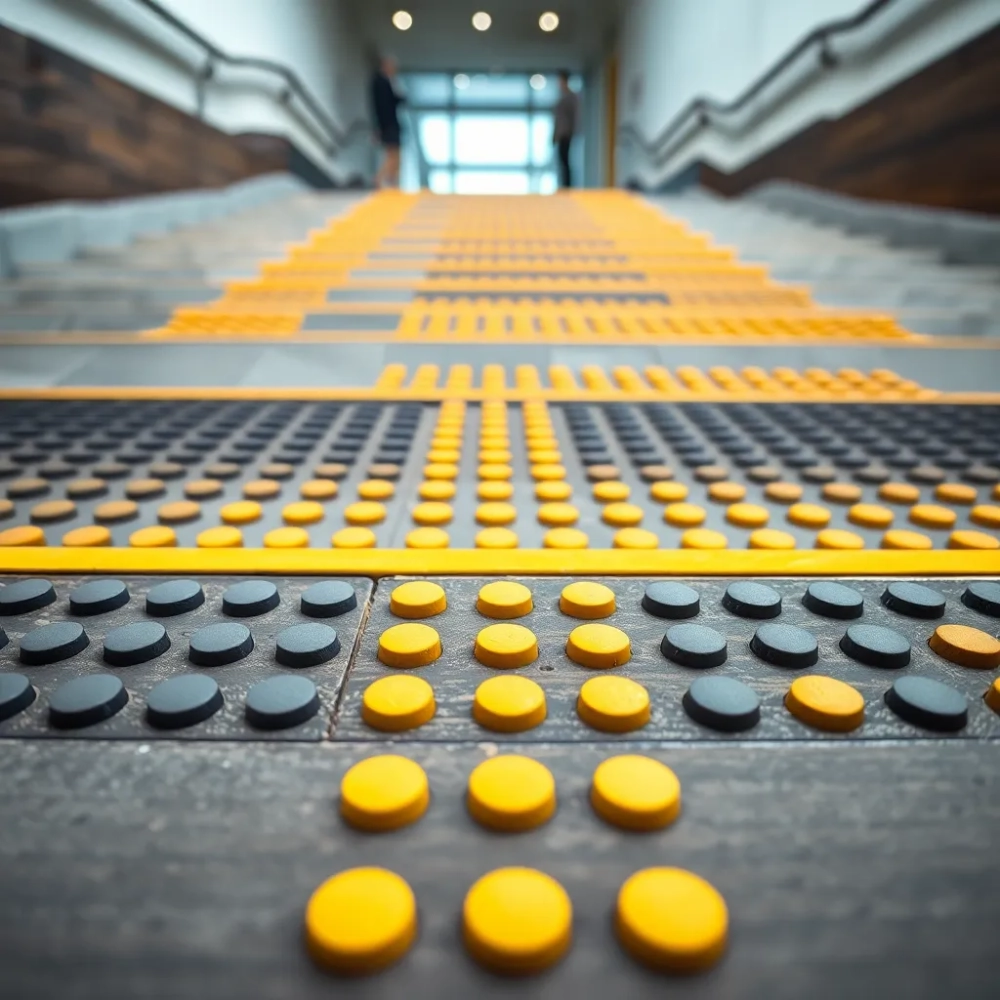

Nakładki na schody dla niewidomych: bezpieczeństwo, które widać pod stopą

Na schodach bez oznaczeń dotykowych osoba niewidoma nie ma szansy wyczuć krawędzi stopnia, bo stopa ślizga się po gładkiej powierzchni, a laska odbija się od jednolitej płaszczyzny jak od ściany. Nakładki na schody dla niewidomych rozwiązują ten problem u źródła: zmieniają fakturę stopnia, wyznaczają jego granicę i sygnalizują zbliżanie się do biegu schodowego. Przy właściwym doborze materiału i montażu stanowią różnicę między samodzielnym wejściem po schodach a rezygnacją z wejścia w ogóle. Poniżej pełna ścieżka doboru, wymiarowania i instalacji, oparta na normie PN-EN ISO 21542 oraz Dyrektywie o dostępności (EAA) 2019/882, która od 28 czerwca 2025 r. obejmuje produkty i usługi, w tym elementy architektoniczne budynków użyteczności publicznej.

• Rodzaje nakładek antypoślizgowych z oznaczeniami dotykowymi
• Wymiary i kontrast krawędzi schodów według normy ISO 21542
• Pole uwagi przed schodami: kiedy i jak je montować
• Montaż nakładek na schody krok po kroku
• Aspekty prawne i konsekwencje braku oznakowań

Rodzaje nakładek antypoślizgowych z oznaczeniami dotykowymi

Wybór materiału determinuje trwałość, odczucie pod stopą i koszt eksploatacji przez następne kilkanaście lat. Nakładki produkowane ze stali nierdzewnej (gatunek 1.4301) wytrzymują obciążenie do 200 kg na pojedynczy element przy grubości 3 mm i zachowują właściwości antypoślizgowe nawet przy intensywnym ruchu pieszym powyżej 10 000 osób dziennie. Ich wypukłe elementy (guzki lub linie) wykrywa zarówno stopa w miękkim obuwiu, jak i laska zakończona kulistą końcówką, bo stal wibruje wyraźnie przy kontakcie.

Nakładki z tworzywa sztucznego (poliuretan termoplastyczny TPU) mają grubość 5-7 mm i tłumią kroki, co poprawia akustyczną orientację w budynku. Sprawdzają się tam, gdzie normy akustyczne wymuszają wyciszenie, czyli w szpitalach i bibliotekach. Nie nadają się natomiast na klatki schodowe narażone na mróz i sól, bo po 3-4 sezonach TPU traci elastyczność i zaczyna pękać w rowkach między wypukłościami.

Żywica epoksydowa z kwarcowym wypełniaczem to rozwiązanie bezfugowe, które eliminuje miejsca gromadzenia brudu. Wypukły wzór formuje się w masie, więc nie ma ryzyka odspojenia pojedynczego elementu. Sprawdza się na schodach betonowych w centrach handlowych i dworcach, gdzie codziennie przewijają się tysiące osób z bagażem na kółkach. Żywica nie toleruje jednak ruchów dylatacyjnych budynku powyżej 2 mm, bo przy takiej amplitudzie zaczyna pękać w najcieńszym miejscu.

Profile aluminiowe z wkładem z tworzywa lub gumy to rozwiązanie kompromisowe. Aluminium nadaje sztywność, a wkładka odpowiada za kontrast dotykowy. Profile tego typu montuje się najszybciej, bo występują w gotowych odcinkach 100-200 cm z fabrycznie wyciętymi otworami montażowymi. Nie stosuje się ich na schodach kamiennych zabytkowych obiektów, ponieważ wiercenie narusza strukturę cennego materiału.

Wymiary i kontrast krawędzi schodów według normy ISO 21542

Krawędź stopnia musi być oznakowana w sposób wyczuwalny stopą i jednocześnie widoczny dla osób słabowidzących. Norma PN-EN ISO 21542:2021 precyzuje, że pas kontrastowy na krawędzi biegnie na całej szerokości stopnia i ma szerokość 40-60 mm mierzoną po powierzchni czołowej i górnej krawędzi. Wartość współczynnika kontrastu LRV (Light Reflectance Value) między pasem a resztą stopnia wynosi co najmniej 30 punktów, a w praktyce inwestorzy celują w 50-60, żeby zachować margines na zabrudzenie i zużycie.

Geometryczne wymiary nakładek różnią się w zależności od funkcji. Wypukłe guzy ostrzegawcze mają średnicę 25 mm, wysokość 5 mm i rozstaw 60 mm w obu osiach, co daje gęstość 25 sztuk na metr kwadratowy pola uwagi. Linie kierunkowe prowadzące wznoszą się 4 mm nad powierzchnię i mają szerokość 30 mm, ułożone równolegle do kierunku ruchu. Zbyt niskie profile (poniżej 3 mm) przestają być wyczuwalne przez obuwie z twardą podeszwą, zbyt wysokie (powyżej 7 mm) stanowią zagrożenie potknięciem.

Kontrast kolorystyczny działa na zupełnie innej zasadzie niż kontrast dotykowy. Oko ludzkie z dysfunkcją widzenia rejestruje przede wszystkim różnicę jasności, dlatego żółty pas na szarym betonie czy biały na grafitowym granicie osiąga lepszy efekt niż dwa kolory o podobnej jasności. Współczynnik LRV oblicza się ze wzoru: LRV₁ − LRV₂ = ΔLRV, gdzie ΔLRV powyżej 30 oznacza kontrast wyraźny. Wartość tę sprawdza się spektrofotometrem po montażu, bo oko ludzkie zawyża różnicę w sztucznym świetle.

Głębokość stopnia i wysokość podstopnicy wpływają na kąt nachylenia, a co za tym idzie na obciążenie mechaniczne nakładki. Przy standardowych wymiarach 28-30 cm głębokości i 15-17 cm wysokości stopnia obciążenie statyczne rozkłada się równomiernie i żaden z omawianych materiałów nie wykazuje odkształceń. Inaczej wygląda sytuacja na schodach zabiegowych, gdzie stopień zwęża się do 12 cm. Tam nakładka wymaga indywidualnego projektu, bo uniwersalny profil nie pokrywa całej szerokości.

Pole uwagi przed schodami: kiedy i jak je montować

Pole uwagi (ang. attention field) to kwadratowa lub prostokątna płyta z wypukłymi guzami, która informuje osobę niewidomą o zbliżaniu się do niebezpiecznej zmiany poziomu. Według normy pole uwagi zaczyna się 30 cm przed pierwszym stopniem i ma głębokość 60 cm, co daje łącznie 90 cm strefy ostrzegawczej. Szerokość pola odpowiada szerokości biegu schodowego, żeby niewidomy użytkownik nie mógł go ominąć bokiem.

Mechanizm działania opiera się na gwałtownej zmianie faktury podłoża. Stopa osoby niewidomej, przesuwając się po gładkiej posadzce, nagle napotyka rząd wypukłych guzów o wysokości 5 mm. Bodziec dotykowy natychmiast sygnalizuje zmianę warunków i zmusza do zatrzymania się, zbadania otoczenia laską i zlokalizowania krawędzi pierwszego stopnia. Bez pola uwagi osoba z dysfunkcją wzroku wchodzi na schody bez przygotowania, co statystycznie zwiększa ryzyko upadku trzykrotnie.

Montaż pola uwagi wymaga równego, nośnego podłoża. Beton musi mieć wytrzymałość minimum C20/25, a wilgotność nie może przekraczać 4% w warstwie powierzchniowej. Klej poliuretanowy dwuskładnikowy nakłada się szpachlą zębatą 4 mm na całą spodnią powierzchnię pola, dociska i pozostawia pod obciążeniem 24 godziny. Temperatura montażu waha się od 10°C do 25°C, bo poniżej tej granicy klej nie osiąga pełnej wytrzymałości, a powyżej zbyt szybko wiąże i nie wypełnia nierówności.

Pole uwagi montuje się wyłącznie przed pierwszym stopniem biegu w kierunku schodzenia, nie przed każdym stopniem. Wielokrotne pola uwagi na jednym biegu schodowym dezorientują, bo użytkownik traci informację o tym, ile stopni pozostało.

Częsty błąd polega na umieszczaniu pola uwagi bezpośrednio na krawędzi pierwszego stopnia. Taki montaż skraca drogę hamowania i uniemożliwia bezpieczne ustawienie stopy. Norma dopuszcza odstępstwo tylko przy schodach o jednym stopniu, gdzie pole uwagi łączy się z oznaczeniem krawędzi. Przy dwóch i więcej stopniach wymaga się pełnych 90 cm strefy ostrzegawczej.

Montaż nakładek na schody krok po kroku

Prawidłowy montaż zaczyna się od audytu istniejącego stanu schodów. Inspektor mierzy szerokość biegu, głębokość stopni, wysokość podstopnic i sprawdza płaszczyznę poziomu. Odchylenie powyżej 5 mm na metr bieżący wymaga wyrównania masą szpachlową, bo nakładka powieli każdą nierówność i sama stanie się zagrożeniem. Pomiar wilgotności betonu miernikiem CM pozwala wykluczyć podłoże zbyt mokre do aplikacji kleju.

Projekt techniczny powstaje na bazie inwentaryzacji i zawiera rozmieszczenie każdego elementu z wymiarowaniem. W projekcie uwzględnia się długość biegów, lokalizację słupków balustrady oraz strefy dylatacyjne budynku. Nakładki stalowe i aluminiowe wymagają dylatacji co 6 m, bo metal rozszerza się pod wpływem temperatury i przy braku szczeliny odkształca podstopnicę. Żywica i TPU kompensują ruchy termiczne same, bo mają elastyczność własną.

Montaż przebiega od górnego stopnia ku dołowi, żeby klej i odpadki nie zanieczyściły gotowych elementów. Każdą nakładkę stalową mocuje się klejem i dodatkowo dwoma kołkami rozporowymi M6 w otworach co 80 cm. Takie podwójne mocowanie chroni przed oderwaniem w razie pożaru, gdy temperatura przekracza 200°C i klej traci przyczepność. Profile aluminiowe montuje się wyłącznie na klej, bo kołki w aluminium tworzą ogniska korozji.

Szkolenie personelu sprzątającego stanowi etap pomijany przez większość wykonawców, a decydujący o trwałości instalacji. Nakładki stalowe zmywa się wodą z neutralnym detergentem, bez środków chlorowych, bo chlorki atakują stal i po dwóch latach prowadzą do korozji wżerowej. TPU czyści się maszynowo szczotką rotacyjną z miękkim włosiem, a żywicę odkurza i myje mopem płaskim. Błędne użycie myjki ciśnieniowej na TPU powoduje wyrywanie guzów po kilku miesiącach.

Przegląd roczny obejmuje kontrolę wizualną, sprawdzenie przyczepności metodą opukiwania oraz pomiar LRV kontrastu. Norma PN-EN ISO 21542 nie narzuca częstotliwości przeglądów, ale doświadczenie pokazuje, że po 5 latach eksploatacji 10-15% nakładek wymaga wymiany z powodu zużycia mechanicznego. Budynki o natężeniu ruchu powyżej 5000 osób dziennie powinny przechodzić przegląd co 6 miesięcy, bo zużycie postępuje tam szybciej.

Kiedy NIE stosować konkretnych rozwiązań

• Stal nierdzewna nie sprawdza się na schodach zabytkowych kamiennych, ponieważ montaż kołkowy narusza strukturę historycznego materiału.
• TPU nie nadaje się na zewnątrz w klimacie z cyklami zamarzania i odmarzania, bo po 3-4 sezonach pęka w rowkach.
• Żywica epoksydowa nie toleruje ruchów dylatacyjnych powyżej 2 mm, więc w budynkach na niestabilnym gruncie lepiej wybrać stal lub aluminium.
• Profile aluminiowe nie powinny trafiać na schody o bardzo intensywnym ruchu wózków, bo miękki wkład szybko się odciska i traci właściwości antypoślizgowe.

Aspekty prawne i konsekwencje braku oznakowań

Ustawa z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami (z późn. zm.) nakłada na podmioty publiczne obowiązek zapewnienia dostępności architektonicznej, w tym oznakowań dotykowych. Po wejściu w życie EAA od 28 czerwca 2025 r. obowiązek obejmie również sektor prywatny świadczący usługi na rzecz konsumentów. Kary sięgają 10 mln zł dla podmiotów publicznych i 1 mln zł dla przedsiębiorców, a odwołanie od decyzji nie wstrzymuje egzekucji.

Poza karą administracyjną inwestor ponosi odpowiedzialność cywilną za szkody na osobie. Upadek na schodach bez oznakowań w budynku użyteczności publicznej to klasyczny przypadek winy w konstrukcji prawnej art. 415 Kodeksu cywilnego, a sądy coraz częściej zasądzają odszkodowania przekraczające 200 000 zł. Koszt wdrożenia kompletnego systemu oznakowań na typowej klatce schodowej o powierzchni 280 m² oscyluje wokół 35 000-55 000 zł, czyli wielokrotnie niższy niż pojedyncze odszkodowanie.

Pełna lista wymagań technicznych znajduje się w normie PN-EN ISO 21542:2021, normie PN-EN 17210:2021 (dotyczącej dostępności środowiska zbudowanego) oraz w Rozporządzeniu Ministra Infrastruktury z 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (par. 56-60 dotyczące schodów). Dyrektywa 2019/882 (EAA) dostępna jest w Dzienniku Urzędowym UE L 151.

Jeśli planujesz wdrożenie oznakowań w jednym budynku, zacznij od audytu dostępności obejmującego pomiary schodów, identyfikację stref niebezpiecznych i analizę natężenia ruchu. Dane te pozwalają dobrać materiał oraz określić kolejność montażu. W budynkach o mieszanym przeznaczeniu (handel, biura, komunikacja) schody zewnętrzne i wewnętrzne wymagają różnych rozwiązań, bo obciążenie mechaniczne i warunki atmosferyczne znacząco się różnią.

Źródła i akty prawne: PN-EN ISO 21542:2021 (PKN), PN-EN 17210:2021 (PKN), Dyrektywa Parlamentu Europejskiego i Rady 2019/882 (EAA), Ustawa z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami (Dz.U. 2019 poz. 1696 z późn. zm.), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), gov.pl/dostepnosc, pfron.org.pl.
