Oddymianie klatki schodowej schemat – gotowy rysunek i zasada działania

Schemat oddymiania klatki schodowej to nie rysunek techniczny narysowany dla ozdoby. To dokument, od którego zależy, czy w kryzysowej minucie ludzie wydostaną się z budynku, czy dym zablokuje im drogę. Większość opracowań dostępnych w sieci albo pokrywa temat hasłami, albo tonie w normatywnym żargonie. Tu znajdziesz coś pomiędzy: konkretne rozwiązania projektowe, mechanizmy fizyczne, które za nimi stoją, oraz typowe błędy, które widywane są w dokumentacji powtarzalnie.

• Elementy instalacji oddymiającej klatkę schodową
• Sterowanie, czujki i algorytm uruchomienia oddymiania
• Najczęstsze błędy w schematach oddymiania klatki schodowej

Elementy instalacji oddymiającej klatkę schodową

Każdy poprawnie narysowany schemat oddymiania klatki schodowej opiera się na zestawie współpracujących ze sobą komponentów. Ich wzajemne połączenia decydują, czy instalacja zadziała automatycznie, ręcznie albo w trybie wymuszonym przez straż pożarną.

Centralnym ogniwem pozostaje centrala sterująca, najczęściej zgodna z normą PN-EN 12101-10. To ona odbiera sygnał z czujek, wysyła impuls do siłowników okien lub klap dymowych i raportuje stan instalacji. W praktyce projektowej spotyka się centrale obsługujące od 2 do 24 stref oddymiających, zasilane z dwóch niezależnych źródeł (sieć 230 V oraz akumulator 24 V zapewniający pracę przez minimum 72 godziny w trybie czuwania i 30 minut w trybie alarmowym).

Siłowniki stanowią drugie ramię schematu. W nowoczesnych klatkach schodowych standardem są siłowniki łańcuchowe o sile pchania 300-600 N, zasilane napięciem 24 V DC. Ich zadaniem jest otwarcie okna oddymiającego lub klapy w ciągu maksymalnie 60 sekund od otrzymania sygnału. Schemat musi uwzględniać nie tylko ich lokalizację, ale również okablowanie prowadzone w korytkach ogniochronnych, klasa odporności E90 wg PN-EN 50200.

Czujki dymu, optyczne lub jonizacyjne, montowane na stropie klatki schodowej, wysyłają sygnał alarmowy przy zadymieniu przekraczającym próg 2-5 % zaniku światła na metr. Schematycznie łączy się je w pętlę lub linię promieniową, w zależności od topologii magistrali. W budynkach użyteczności publicznej stosuje się dodatkowo ręczne przyciski oddymiania (ROP), umieszczane na każdej kondygnacji, pozwalające uruchomić procedurę bez czekania na reakcję automatyki.

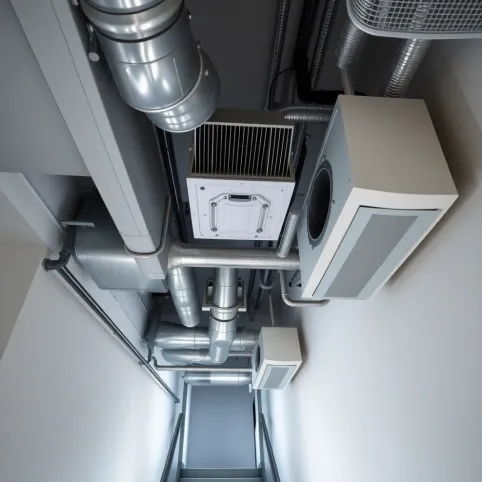

Wentylatory wyciągowe, przydatne w klatkach pozbawionych okien, mają wydajność obliczoną tak, aby zapewnić co najmniej 1,5 m/s przepływu powietrza w dolnej części klatki. Ich dobór wymaga bilansu ciśnień, bo zbyt silny strumień może utrudnić otwarcie drzwi ewakuacyjnych. Schemat musi więc zawierać zarówno wentylator, jak i ewentualne klapy transferowe dolotowe na parterze, przez które napłynie świeże powietrze.

Klapy odcinające w instalacji wentylacji bytowej stanowią element często pomijany, a kluczowy dla skuteczności całego układu. Kiedy uruchamia się oddymianie, klapy te muszą automatycznie zamknąć kanały wentylacji ogólnej, bo dym rozprzestrzenia się szybciej przez niezabezpieczone przewody niż przez klatkę. Schemat elektryczny powinien więc obejmować nie tylko obwód oddymiania, ale i sygnał współpracujący z systemem BMS budynku.

Sterowanie, czujki i algorytm uruchomienia oddymiania

Sercem każdego schematu jest algorytm, czyli sekwencja zdarzeń, które muszą nastąpić, by instalacja zadziałała. Bez znajomości tej logiki schemat pozostaje zbiorem symboli bez funkcji.

W typowej konfiguracji czujka optyczna wysyła sygnał do centrali. Centrala interpretuje go jako przekroczenie progu, odczekuje 5-30 sekund (zależnie od ustawień antysabotażowych), a następnie uruchamia procedurę oddymiania. W tym samym czasie wysyła impuls do klap odcinających, siłowników okien i wentylatorów wyciągowych. Schemat musi więc pokazywać przepływ sygnału, a nie tylko rozmieszczenie elementów.

Logika dwustrefowa to popularne rozwiązanie w budynkach wielokondygnacyjnych. Polega na tym, że alarm wymaga potwierdzenia z dwóch niezależnych czujek, np. z dwóch sąsiednich pięter. Taki zabieg eliminuje fałszywe alarmy wywołane kurzem albo parą wodną, ale jednocześnie wydłuża czas reakcji o 10-20 sekund. Schemat musi więc jasno pokazywać, które czujki wchodzą w skład której strefy oraz w jaki sposób ich sygnały są logicznie sumowane.

Tryb ręczny, uruchamiany przyciskiem ROP, ma najwyższy priorytet. Nawet jeśli centrala uzna, że sygnał z czujki to fałszywy alarm, naciśnięcie przycisku wymusza otwarcie klap i uruchomienie wentylatorów. Na schemacie sygnał z ROP oznacza się linią przerywaną dochodzącą bezpośrednio do przekaźnika wykonawczego, z pominięciem logiki czasowej.

Integracja z systemem sygnalizacji pożarowej (SSP) bywa źródłem nieporozumień. Schemat oddymiania może być rysowany jako samodzielna instalacja albo jako podsystem SSP. W budynkach objętych obowiązkiem stosowania systemu sygnalizacji pożarowej (zgodnie z § 28 rozporządzenia MSWiA w sprawie ochrony przeciwpożarowej budynków) oddymianie musi współpracować z centralą SSP, a nie działać w oderwaniu. W schemacie widoczne jest to jako dodatkowy przewód magistralny łączący obie centrale.

Samoczynne uruchomienie w przypadku zaniku zasilania to wymóg wynikający z przepisów. Centrala musi przejść na zasilanie akumulatorowe w ułamku sekundy, bez resetu i bez utraty konfiguracji. Testy odbiorowe obejmują symulację zaniku napięcia sieciowego, dlatego schemat powinien zawierać oznaczenie akumulatora, jego pojemności (obliczonej na 72 h czuwania) oraz zabezpieczeń nadprądowych.

Najczęstsze błędy w schematach oddymiania klatki schodowej

Błędy w dokumentacji rzadko wynikają z niewiedzy. Częściej są efektem pośpiechu, kopiowania wcześniejszych projektów lub pominięcia detali, które wydają się oczywiste, a w praktyce decydują o skuteczności instalacji.

Pierwszy grzech to brak stref pożarowych. Schemat przedstawia klatkę schodową jako jednorodny element, podczas gdy w rzeczywistości wydzielają ją drzwi przeciwpożarowe o odporności EI 30 lub EI 60. Czujki umieszczone w jednej strefie nie powinny uruchamiać oddymiania w drugiej, bo dym może być odcięty przegrodą. Pominięcie tego faktu sprawia, że instalacja albo reaguje za późno, albo zupełnie niepotrzebnie.

Drugi problem to nieprawidłowe prowadzenie kabli. Kabel biegnący w zwykłym korytku, a nie w korytku ogniochronnym, przetrwa pożar może 15-30 minut, zamiast wymaganych 90. Schemat, który pokazuje tylko symbol przewodu bez oznaczenia klasy odporności, sugeruje, że projektant w ogóle nie rozważał tego aspektu. W trakcie odbioru inspektor nadzoru inwestorskiego zwróci na to uwagę, a ekspertyza techniczna kończy się wtedy dopiero po poprawieniu dokumentacji.

Trzeci błąd, wyjątkowo częsty, to brak redundantnych czujek. Jeden czujnik na całą klatkę schodową w budynku pięciopiętrowym to przejaw fałszywej oszczędności. Kiedy ten jeden czujnik ulegnie uszkodzeniu, cały system jest ślepy. Norma PN-EN 12101-9 wymaga, by zasięg detekcji pokrywał całą chronioną przestrzeń, co w praktyce oznacza montaż czujek co 8-12 m bieżących klatki.

Czwarta pomyłka, to mylenie oddymiania z wentylacją pożarową. Te dwa systemy mają wspólne elementy (wentylatory, klapy), ale ich cele są różne. Oddymianie usuwa dym z klatki, żeby umożliwić ewakuację. Wentylacja pożarowa zabezpiecza strefy pożarowe przed zadymieniem. Schemat, który nie rozróżnia obu instalacji, prowadzi do sytuacji, w której wentylator oddymiający zostaje wyłączony przez system detekcji, bo jest programowo powiązany z wentylacją bytową.

Piąty błąd, to brak obliczeń aerodynamicznych. Samo narysowanie klapy na dachu nie wystarczy. Trzeba wskazać pole przekroju, które przy danej wydajności wentylatora zapewni wymaganą prędkość przepływu. Wartość typowa to 1,5-2,0 m² powierzchni czynnej klapy dymowej dla klatki obsługującej 6-8 pięter. Schemat bez takich obliczeń jest jedynie szkicem, a nie dokumentacją projektową.

Szósty, nie mniej ważny problem, to ignorowanie wpływu wiatru na klapę dymną. Klapa na dachu w kształcie kwadratu 1×1 m, bez zabezpieczenia przed parciem wiatru, może nie otworzyć się prawidłowo przy silnym wietrze. Schemat powinien przewidywać czujnik wiatru lub, w skrajnym przypadku, prowadzenie oddymiania w trybie ciśnieniowym (nadciśnienie w klatce), który eliminuje wpływ warunków atmosferycznych.

Siódma, dość prozaiczna wpadka, to etykietowanie przewodów. Kabel oznaczony literą „A" w legendzie schematu, ale nieopisany w samym rysunku, to plaga dokumentacji warsztatowej. Po kilku latach, kiedy konserwator szuka konkretnego obwodu, brak czytelnego opisu kończy się godzinami pracy z miernikiem. Schemat powinien zawierać pełną legendę z przyporządkowaniem każdego przewodu do konkretnego czujnika, siłownika i zacisku centrali.

O czym warto pamiętać przed oddaniem dokumentacji

Schemat oddymiania klatki schodowej powstaje w środowisku BIM lub CAD, ale jego jakość zależy od projektanta, nie od oprogramowania. Warto poświęcić czas na weryfikację krzyżową, czyli sprawdzenie, czy schemat elektryczny, rysunek architektoniczny i obliczenia aerodynamiczne są ze sobą spójne. Rozbieżność wymiarów o 30 cm między rzutem a schematem to błąd, który ujawnia się dopiero na budowie.

Konsultacje z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych przed złożeniem projektu w urzędzie pozwalają uniknąć kosztownych poprawek. Rzeczoznawca zwróci uwagę na wymogi, które pozornie wynikają z normy, ale w praktyce są egzekwowane przez lokalne komendy PSP w sposób regionalnie zróżnicowany. Na przykład wymóg stosowania klap transferowych na parterze w budynkach średniowysokich (do 25 m) obowiązuje w jednych województwach, a w innych traktowany jest jako zalecenie.

Koszt poprawnego schematu to ułamek procenta wartości całej instalacji. Koszt błędnego schematu, który trzeba poprawiać po montażu, potrafi wynosić 5-10% wartości kontraktu. Różnica między rzetelnym projektem a prowizorką nie polega na ilości narysowanych linii, lecz na tym, czy każda linia odpowiada realnemu elementowi w terenie.

Źródła danych i podstawy prawne: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 2010 nr 109 poz. 719, z późn. zm.), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.), norma PN-EN 12101-1:2006 (Wymagania dotyczące instalacji oddymiających), PN-EN 12101-9:2007 (Sterowanie instalacjami oddymiającymi), PN-EN 12101-10:2009 (Centrale sterujące), PN-EN 50200:2015 (Metody badania odporności ogniowej przewodów), www.isap.sejm.gov.pl, www.pkn.pl
