Każdy, kto kiedykolwiek obserwował osobę niewidomą nawigującą po schodach, wie, jak olbrzymia różnica dzieli bezpieczne przejście od potencjalnej katastrofy. Chwila nieuwagi, niezauważona krawędź pierwszego stopnia, nieprawidłowo oznaczona strefa newralgiczna to wystarczy, by człowiek z dysfunkcją wzroku stracił równowagę. Problem nabiera szczególnego znaczenia w budynkach użyteczności publicznej, gdzie codziennie przewijają się setki osób o różnym stopniu sprawności sensorycznej. Rosnące wymagania polskich norm budowlanych oraz świadomość społeczna sprawiają, że właściwe oznakowanie schodów dla niewidomych przestaje być opcją, a staje się obligatoryjnym standardem projektowania przestrzeni dostępnej.

• Oznakowania ewakuacyjne schodów i krawędzi
• Guzki dotykowe i ścieżki prowadzące dla niewidomych
• Oznakowanie schodów dla niewidomych Pytania i Odpowiedzi

Żółte linie i pola ostrzegawcze

Kontrastowe oznakowanie krawędzi stopni stanowi fundament systemu bezpieczeństwa osób z dysfunkcją wzroku. Najskuteczniejsze są pasy w kolorze żółtym, które przy zachowaniu odpowiedniej szerokości (minimum 5 cm mierzonej prostopadle do kierunku ruchu) tworzą wyraźny próg percepcji wzrokowej dla osób niedowidzących. Mechanizm działania opiera się na zasadzie kontrastu chromatycznego ludzkie oko rejestruje zmianę barwy na powierzchni znacznie szybciej niż różnicę wysokości między stopniami. Żółty, jako kolor o najwyższej zdolności przyciągania uwagi w spektrum widzialnym, spełnia tę funkcję w warunkach normalnego oświetlenia, natomiast przy jego braku konieczne jest zastosowanie dodatkowych rozwiązań fotoluminescencyjnych.

Produkując linie ostrzegawcze, producenci stosują żywice chemoutwardzalne z domieszkami środków uszorstniających, co zapewnia trwałość mechaniczną na poziomie użytkowym przekraczającym 10 lat przy normalnej eksploatacji. Kluczowa jest właściwości antypoślizgowe współczynnik tarcia powierzchniowego powinien wynosić minimum R12 według klasyfikacji DIN 51130, co skutecznie minimalizuje ryzyko poślizgnięcia nawet przy wilgotnej powierzchni. Technologia reaktywnych żywic poliestrowych lub epoksydowych pozwala na wbudowanie granulek ściernych bezpośrednio w strukturę materiału, podczas gdy tańsze rozwiązania nakładkowe opierają się na przyklejonych taśmach, które tracą przyczepność znacznie szybciej.

Montaż żółtych pasów wymaga starannego przygotowania podłoża. Betonowa powierzchnia stopnia musi zostać oczyszczona z pyłu, tłuszczu i luźnych fragmentów, następnie zagruntowana preparatem zwiększającym adhezję. Aplikacja żywicy odbywa się metodą zalewową, a warstwa ochronna nakładana jest w dwóch etapach najpierw baza wypełniająca, potem warstwa ścierna. Całkowita grubość gotowego oznakowania wynosi od 3 do 5 mm, co sprawia, że różnica wysokości między powierzchnią stopnia a oznakowaniem jest wyczuwalna stopą, stanowiąc dodatkowy sygnał zmiany poziomu dla osób niewidomych poruszających się boso lub w miękkim obuwiu.

Alternatywą dla żywic są farby o wysokiej odporności na ścieranie, zawierające w swoim składzie kruszywo korundowe lub syntetyczne granulki ceramiczne. Przy właściwej aplikacji (minimum dwie warstwy, każda o grubości 0,5 mm po wyschnięciu) osiągają trwałość eksploatacyjną rzędu 5-7 lat w pomieszczeniach zamkniętych. Ich zaletą jest niższa cena jednostkowa oraz możliwość nakładania na istniejące powierzchnie bez konieczności skuwania starego materiału, jednakże pod względem wytrzymałości na uszkodzenia mechaniczne ustępują systemom żywicznym. Farby sprawdzają się szczególnie na schodach zewnętrznych, gdzie wymiana całych elementów byłaby nieuzasadniona kosztowo, a okresowa konserwacja pozwala utrzymać właściwości użytkowe przez deklarowany okres.

Nie należy stosować samych taśm ostrzegawczych na schodach zewnętrznych narażonych na bezpośrednie oddziaływanie warunków atmosferycznych przynajmniej jedna zima wystarczy, by warstwa klejowa uległa degradacji pod wpływem wilgoci i temperatury. Systemy żywiczne lub metalowe nakładki stanowią jedyne rozsądne rozwiązanie w strefie bezpośrednio przy wejściu do budynku.

Oznakowania ewakuacyjne schodów i krawędzi

Fotoluminescencyjne oznakowanie schodów dla niewidomych w kontekście dróg ewakuacyjnych regulują zapisy Rozporządzenia Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zgodnie z normą PN-EN 7010, znaki bezpieczeństwa stosowane na drogach ewakuacyjnych muszą być widoczne w całkowitej ciemności przez minimum 60 minut po zaniku oświetlenia podstawowego. Osiąga się to poprzez zastosowanie luminoforów substancji zdolnych do akumulacji energii świetlnej i jej stopniowego uwalniania w postaci widocznego świecenia. Najskuteczniejsze są tu fosforowce alkaliczne ziem rzadkich, których czas połowicznego zaniku emisji wynosi około 8 godzin, a pełna regeneracja następuje po 15-20 minutach ekspozycji na źródło światła o natężeniu minimum 50 luksów.

Na krawędziach stopni stosuje się dwa typy oznakowań fotoluminescencyjnych pasy ciągłe biegnące wzdłuż całej szerokości stopnia oraz elementy punktowe rozmieszczone w odstępach 5-10 cm. Pasy ciągłe zalecane są na schodach o szerokości przekraczającej 2 metry, gdzie osoba niewidoma może potrzebować szerokiego punktu odniesienia dla orientacji przestrzennej. Elementy punktowe sprawdzają się na wąskich biegach schodowych, gdzie pełny pas ograniczałby powierzchnię użytkową stopnia. W obu przypadkach wysokość luminescencyjnego oznakowania nad powierzchnią stopnia nie może przekraczać 4 mm przekroczenie tego limitu stwarza ryzyko potknięcia dla osób poruszających się o kulach lub z laskami prowadzącymi.

Oznakowania ewakuacyjne obejmują również strefy newralgiczne: początek i koniec biegu schodowego, spoczniki pośrednie, okolice wind i okien, a także krawędzie kanałów technicznych przebiegających wzdłuż ciągów komunikacyjnych. W budynkach użyteczności publicznej wymaga się dodatkowo oznaczenia kontrastowego drzwi szklanych specjalne naklejki w kształcie figur geometrycznych (najczęściej poziomych prostokątów o wysokości minimum 8 cm) aplikowane na wysokości oczu informują o obecności przeszkody przezroczystej. Te elementy fotoluminescencyjne mogą być nakładane metodą sitodruku bezpośrednio na szybę, co zapewnia trwałość porównywalną z samym szkłem.

Schody ruchome (eskalatory) wymagają szczególnego podejścia, ponieważ tradycyjne oznakowanie krawędzi stopni nie ma zastosowania w ruchomej konstrukcji. Normy europejskie EN 115-1 precyzują, że początek i koniec biegu eskalatora muszą być wyposażone w żółte pasy ostrzegawcze o szerokości minimum 8 cm, umieszczone na płaszczyźnie podłogi przed i za urządzeniem. Dodatkowo wymagane są guzki ostrzegawcze rozmieszczone w odległości 60 cm od krawędzi_STOP, sygnalizujące zbliżanie się do strefy zwiększonego zagrożenia. Osoba niewidoma, wcześniej poinstruowana o lokalizacji eskalatorów, może dzięki tym oznakowaniom bezpiecznie zlokalizować strefę rozpoczęcia i zakończenia ruchomego biegu.

Weryfikacja zgodności oznakowań fotoluminescencyjnych z normami przeprowadzana jest za pomocą spektrofotometru mierzącego luminancję powierzchni po określonym czasie ekspozycji na światło wzorcowe. Wartość luminancji mierzonej po 60 minutach od zaniku oświetlenia nie może być niższa niż 15 mcd/m² dla znaków bezpieczeństwa klasy B (zgodnie z PN-EN 1838). Tańsze produkty azjatyckie często deklarują zgodność z normami europejskimi, jednakże ich luminancja po 30 minutach spada poniżej wymaganych wartości, co w warunkach realnego pożaru może mieć tragiczne konsekwencje dla osób ewakuujących się w całkowitej ciemności.

Przy wyborze systemów fotoluminescencyjnych warto zwrócić uwagę na certyfikat wydany przez akredytowane laboratorium badawcze koszt takiego badania stanowi niewielki ułamek całkowitego wydatku na oznakowanie, a gwarantuje, że produkt rzeczywiście spełnia deklarowane parametry przez cały okres użytkowania.

Guzki dotykowe i ścieżki prowadzące dla niewidomych

Guzki wyczuwalne dotykowo (ang. tactile studs, fr. plots podostáveis) stanowią podstawowy element systemu naprowadzania osób niewidomych w przestrzeni publicznej. Ich konstrukcja opiera się na zasadzie przekazywania informacji przez zmysł dotyku odpowiednio ukształtowana wypukłość na powierzchni podłogi informuje stopę lub końcówkę laski o kierunku ruchu, obecności przeszkody lub strefy wymagającej szczególnej uwagi. Wymiary geometryczne guzków są precyzyjnie określone w normie PN-EN ISO 23599:2012 wysokość występu wynosi 4-5 mm, średnica podstawy 20-30 mm, a rozstaw między guzkami w polu ostrzegawczym reguluje kąt rozchodzenia się informacji tak, by osoba poruszająca się z prędkością marszową (około 1,2 m/s) miała wystarczająco dużo czasu na reakcję.

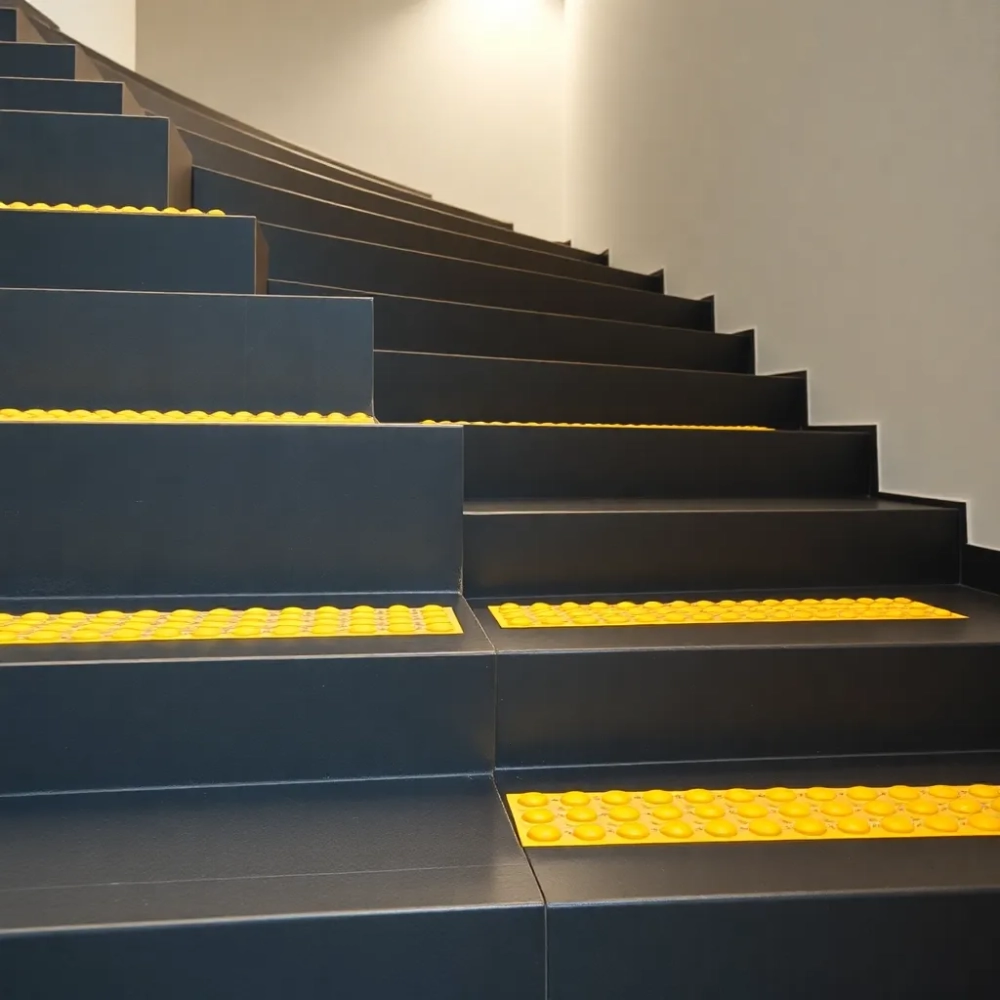

Rozróżnia się dwa podstawowe wzory guzków kwadratowy i okrągły. Wzór kwadratowy sygnalizuje strefę newralgiczną, taką jak krawędź pierwszego stopnia, krawędź platformy przystankowej lub początek schodów. Przypomina niejako „znak stop", zatrzymaj się i oceń sytuację przed podjęciem dalszego ruchu. Wzór okrągły oznacza punkt decyzyjny skrzyżowanie dróg, skwer, miejsce, gdzie należy zmienić kierunek marszu. W połączeniu z linią prowadzącą guzki okrągłe tworzą przestrzenny alfabet umożliwiający niewidomemu samodzielną nawigację w skomplikowanych przestrzeniach.

Materiał, z którego wykonane są guzki, determinuje ich trwałość i właściwości użytkowe. Stopy mosiężne i aluminiowe charakteryzują się wysoką odpornością na korozję i vandaloodporność, jednakże ich cena jednostkowa jest znacznie wyższa niż rozwiązań z tworzyw sztucznych. Guszzczone tworzywo poliolefinowe (PE/PP) z dodatkiem stabilizatorów UV zachowuje właściwości mechaniczne przez okres 8-12 lat w warunkach zewnętrznych, przy czym koszt zakupu jest nawet trzykrotnie niższy. Przy wyborze materiału należy wziąć pod uwagę obciążenie eksploatacyjne na stacjach kolejowych i przystankach komunikacji miejskiej, gdzie dziennie przewija się kilka tysięcy osób, tworzywo sztuczne może ulegać deformacji plastycznej w miejscach najintensywniejszego ruchu, dlatego tam rekomenduje się rozwiązania metalowe.

Ścieżki prowadzące to ciągi liniowe guzków układane wzdłuż optymalnej trasy przejścia osoby niewidomej. Szerokość ścieżki wynosi zazwyczaj 60-80 cm, co odpowiada rozstawowi ramion osoby dorosłej i pozwala na prowadzenie dłoni wzdłuż krawędzi bez konieczności szukania punktów orientacyjnych. Linie prowadzące powinny być projektowane z uwzględnieniem naturalnych punktów zbornych wind, automatów biletowych, punktów informacyjnych aby osoba niewidoma mogła bezproblemowo dotrzeć do celu, nie tracąc orientacji w przestrzeni. W budynkach użyteczności publicznej norma PN-EN 17210 określa minimalną odległość między ścieżką prowadzącą a przeszkodami stałymi na poziomie 90 cm, co zapewnia bezpieczny margines dla osób poruszających się z psem przewodnikiem.

Montowanie guzków dotykowych w istniejących budynkach wymaga zastosowania odpowiedniej technologii, aby nie doszło do uszkodzenia posadzki. Najczęściej stosuje się wiercenie otworów kierunkowych wiertłem diamentowym o średnicy dopasowanej do wymiarów trzpienia guzka, a następnie osadzenie elementu na kleju reaktywnym lub żywicy szybkoutwardzalnej. Głębokość wiercenia powinna uwzględniać grubość warstwy kleju (2-3 mm) oraz ewentualną różnicę poziomów między powierzchnią guzka a podłożem. Przy montażu na płytkach ceramicznych konieczne jest zastosowanie wierteł widiowych przeznaczonych do ceramiki, aby uniknąć pęknięć okładziny.

Przy projektowaniu systemu naprowadzania osób niewidomych warto skonsultować rozwiązania z lokalnym oddziałem Polskiego Związku Niewidomych organizacja ta prowadzi szkolenia z zakresu projektowania dostępności i może wskazać newralgiczne punkty w planowanym układzie komunikacyjnym, które nie są oczywiste dla osoby widzącej.

Alternatywą dla tradycyjnych guzków są nawierzchnie poliuretanowe formowane w masa lejąca, które pozwalają na tworzenie dowolnych kształtów ścieżek prowadzących bez konieczności wiercenia otworów. System składa się z dwóch komponentów żywicy bazowej i utwardzacza które po wymieszaniu tworzą elastyczną powłokę o grubości 6-8 mm, z wbudowanymi elementami teksturowymi pełniącymi funkcję guzków. Zaletą tego rozwiązania jest możliwość kształtowania promieni łukowych i skrzyżowań bez widocznych łączeń, co znacząco poprawia ciągłość percepcji dotykowej. Wadą jest wyższa cena jednostkowa oraz konieczność specjalistycznego wykonawstwa błędy w aplikacji skutkują nierównomiernym utwardzeniem i przedwczesnym zużyciem.

Oznakowanie schodów dla niewidomych nie kończy się na pojedynczych elementach prawdziwa skuteczność systemu zależy od jego spójności i ciągłości. Ścieżka prowadząca od wejścia do budynku przez hol, dalej przez korytarz, aż do strefy przy schodach musi stanowić logiczny ciąg, gdzie każdy kolejny element niesie informację o zmianie kierunku lub charakteru przestrzeni. Przerwy w systemie, niespójne oznakowania czy brak punktów orientacyjnych na skrzyżowaniach ciągów komunikacyjnych powodują, że osoba niewidoma traci pewność i musi polegać na pomocy osób postronnych. Inwestycja w profesjonalnie zaprojektowany i wykonany system oznakowań zwraca się wielokrotnie w postaci bezpieczeństwa użytkowników, zgodności z przepisami oraz pozytywnego wizerunku obiektu jako przestrzeni naprawdę dostępnej.
