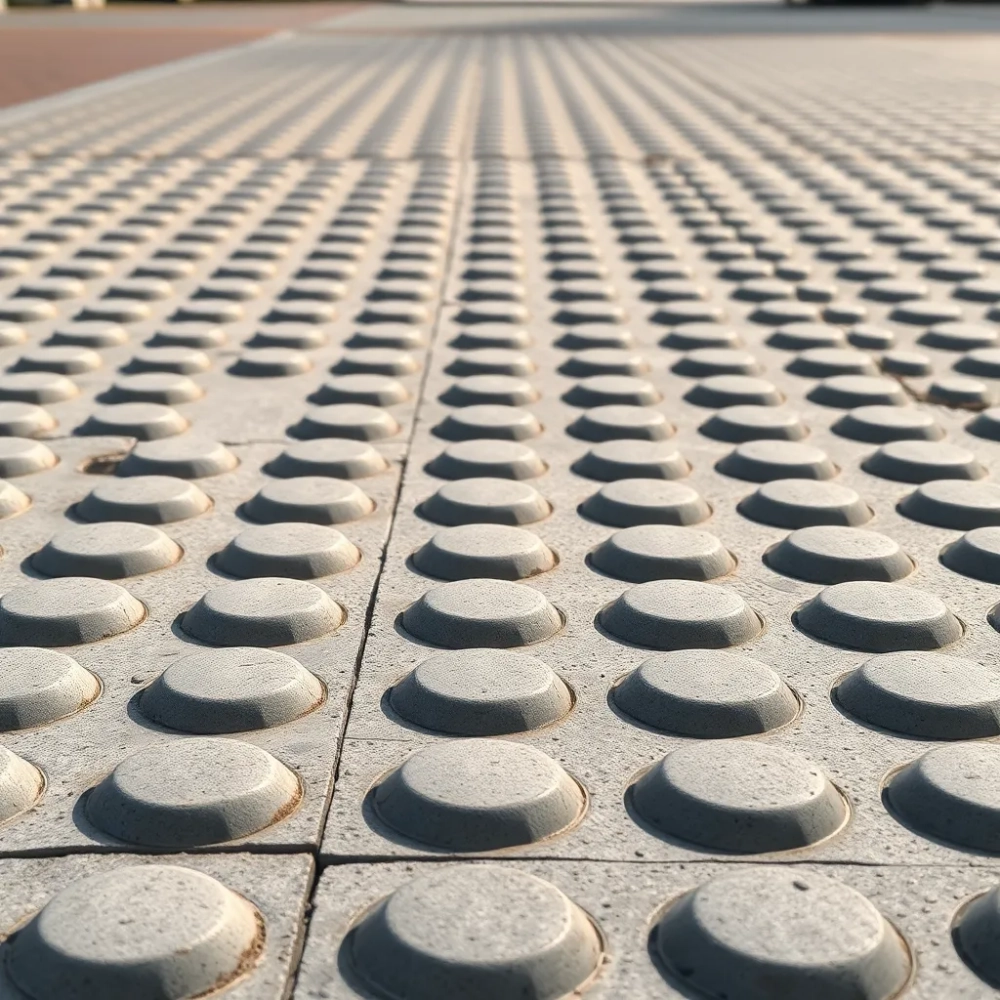

Płytka dotykowa dla niewidomych W-1S czym się różni od zwykłej nawierzchni?

Chodniki, stacje, urzędy i galerie handlowe mają jeden wspólny mianownik: osoba niewidoma musi przejść przez nie bezpiecznie, bez pytania kogokolwiek o drogę. Płytka dotykowa dla niewidomych to nie „kafelek z wypustkami", lecz precyzyjne narzędzie orientacji w przestrzeni, które działa na stopie i gdy jest dobrze wykonane na pewność użytkownika. Model W-1S w rozmiarze 40x40 cm należy do grupy płyt prowadzących, a jego zadaniem jest wytyczenie kierunku marszu, zanim użytkownik dotrze do kolejnego pola uwagi lub przeszkody.

• Parametry techniczne płytki W-1S 40x40 cm
• Montaż płytki dotykowej krok po kroku
• Normy i przepisy dotyczące oznakowania dotykowego
• Zastosowanie płyty prowadzącej w budynkach i przestrzeni publicznej
• Porównanie płytek systemu oznakowania dotykowego
• Checklista przed zakupem płytek dotykowych
• Najczęstsze pytania o płytkę dotykową W-1S

Parametry techniczne płytki W-1S 40x40 cm

Płyta W-1S waży około 1 kg przy boku 40 cm, więc jedna osoba przenosi w ręku pełną paczkę bez wysiłku. To ważne na budowie, gdzie logistyka potrafi zjeść pół dnia. Wykonano ją z PVC wzmocnionego mieszanką poliuretanową, a wierzchnią warstwę stanowi guma antypoślizgowa o chropowatości dopasowanej do obuwia o różnej twardości podeszwy.

Ta kombinacja daje trzy rzeczy naraz. Po pierwsze, elastyczność płytka zgina się lekko, więc można ją przyciąć nożem do tapet i ułożyć w łuku bez specjalistycznych narzędzi. Po drugie, odporność na ścieranie zgodną z klasą użytkowania T (natężony ruch pieszy), co oznacza kilka lat eksploatacji bez widocznych przetarć. Po trzecie, tolerancję temperatury od -30 do +70 °C, dzięki czemu sprawdza się zarówno na zewnątrz, jak i wewnątrz nieogrzewanych hal.

Kompatybilność podłoża jest szeroka. Beton, asfalt, płytki ceramiczne, panele winylowe i żywica epoksydowa wszędzie tam, gdzie powierzchnia jest czysta, sucha i odtłuszczona, płytka trzyma się po zastosowaniu odpowiedniego kleju polimerowego. Ten rodzaj kleju wiąże chemicznie z bitumem i mineralnym podłożem, dlatego standardowe kleje montażowe do listew nie wystarczą odspajają się po pierwszej zimie.

Montaż płytki dotykowej krok po kroku

Przygotowanie podłoża decyduje o trwałości całej instalacji. Kurz, piasek i resztki starej farby zmniejszają przyczepność kleju nawet o 40%, dlatego powierzchnię trzeba odkurzyć przemysłowo, umyć wodą z detergentem i zostawić do pełnego wyschnięcia. Na betonie wilgotność resztkowa nie powinna przekraczać 4% w przeciwnym razie klej polimerowy wiąże, ale nie penetruje kapilar.

Następnie wyznacza się oś trasy. Najczęściej robi się to sznurem traserskim i oznacza kredą, by kontrolować prostoliniowość na bieżąco. W narożnikach o łagodnym skręcie płytki przycina się nożem segmentowym PVC z poliuretanem daje się ciąć czysto, bez strzępienia krawędzi. Przycinanie pozwala zachować minimalny promień łuku 60 cm bez tworzenia klinów.

Klej nakłada się pacą zębatą 4 mm na spód płytki i cienką warstwą na podłoże tak zwana metoda „mokre na mokre". Kontakt obu warstw zwiększa powierzchnię wiązania i eliminuje pęcherze powietrza, które pod mrozem zamieniają się w odspojenia. Po ułożeniu płytkę dociska się ręcznie lub wałkiem 50 kg, a nadmiar kleju zbiera szpachelką, zanim stwardnieje.

Wskazówka praktyczna: klej polimerowy wiąże w 24 h w temp. 20 °C, ale pełną wytrzymałość użytkową osiąga po 72 h. Na ten czas warto wyłączyć trasę z ruchu pieszego krótsze obejście oszczędza reklamacji.

Najczęstsze błędy wykonawców: układanie na mokrym asfalcie (brak adhezji), brak gruntowania betonu (płyta „pływa" po kleju), mieszanie płytek prowadzących z ostrzegawczymi w jednej linii (chaos informacyjny dla niewidomego), cięcie piłą mechaniczną (topienie krawędzi).

Normy i przepisy dotyczące oznakowania dotykowego

Polskie prawo powołuje się na dwa filary: Ustawę z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami oraz Rozporządzenie Ministra Infrastruktury z 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.). Oba akty nakładają na inwestora obowiązek zapewnienia orientacji w przestrzeni nie tylko sygnalizacją świetlną, ale również dotykową.

Na poziomie europejskim obowiązuje norma PN-EN 17210 „Dostępność środowiska zbudowanego", która opisuje trzy typy oznakowania dotykowego: prowadzące (ciągłe rowki wzdłuż kierunku marszu), ostrzegawcze (stożki regularnie rozmieszczone) oraz kierunkowe (skośne nacięcia). Każdy z nich komunikuje inną informację: prowadź, zatrzymaj się, skręć. Pomylenie typu oznacza dla osoby niewidomej brak ostrzeżenia lub fałszywe polecenie skrętu.

Płytka W-1S należy do grupy prowadzącej i współpracuje z płytkami ostrzegawczymi (W-3S) oraz kierunkowymi (W-4S). Tworzą one spójny system, którego przerywanie płytkami innego typu łamie logikę trasy. Na dworcach, w szpitalach i szkołach oznakowanie projektuje się zgodnie z wytycznymi PFRON oraz normą ISO 21542, co przy inwestycjach publicznych bywa warunkiem odbioru.

Uwaga: samowolne rozmieszczenie płyt prowadzących bez pól uwagi przed przeszkodą (schody, słupy, krawężnik) powoduje niezgodność instalacji z normą PN-EN 17210 i może skutkować negatywnym wynikiem audytu dostępności. Konsekwencją bywa brak pozwolenia na użytkowanie lub obowiązek korekty na koszt wykonawcy.

Zastosowanie płyty prowadzącej w budynkach i przestrzeni publicznej

Na przejściach dla pieszych płyty prowadzące łączy się z polem uwagi z płytek ostrzegawczych tuż przed krawężnikiem użytkownik wyczuwa zmianę faktury stopą i wie, że za kilka kroków zaczyna się jezdnia. To rozwiązanie stosowane przy modernizacjach dróg gminnych w ramach programów „Dostępność Plus". Jedna płyta prowadząca i cztery ostrzegawcze tworzą kompletną informację przestrzenną bez dodatkowych sygnalizatorów.

W budynkach użyteczności publicznej (urzędy, szpitale, szkoły, dworce) płyty W-1S prowadzą od drzwi wejściowych do punktu informacji, a dalej do wind, toalet i wyjść ewakuacyjnych. Ciąg uzupełnia się polami uwagi przy skrzyżowaniach korytarzy tam, gdzie niewidomy użytkownik musi podjąć decyzję o kierunku. W praktyce jedna kondygnacja szpitala wymaga od 60 do 120 płytek, co przekłada się na realny koszt inwestycji rzędu 2 500-4 500 zł netto.

Centra handlowe i galerie stosują oznakowanie dotykowe od wejścia przez pasaż do klatek schodowych i stref food court. Płyty prowadzące układa się wzdłuż naturalnej linii patrzenia, z dala od witryn sklepowych, by uniknąć kolizji z wysuniętymi ekspozycjami. W galeriach z przeszkleniami na poziomie posadzki prowadzenie często idzie 50 cm od ściany, co daje bufor bezpieczeństwa.

Szkoły i przedszkola integracyjne projektują trasę do sali sensorycznej i świetlicy w ten sam sposób, ale z dodatkowym polem uwagi przy drzwiach dzieci niewidome uczą się rozpoznawania faktury wcześniej, gdy jest wyraźna i powtarzalna. Płytki W-1S sprawdzają się w tych lokalizacjach dzięki niskiej emisji hałasu (nie stukają pod obcasem) i możliwości przycinania do łuków o małym promieniu.

Porównanie płytek systemu oznakowania dotykowego

Checklista przed zakupem płytek dotykowych

• Podłoże: określ, czy montaż będzie na betonie, asfalcie, kostce brukowej czy posadzce żywicznej od tego zależy typ kleju.
• Lokalizacja: wewnętrzna czy zewnętrzna dla zewnętrznej potwierdź klasę mrozoodporności.
• Norma: sprawdź, czy projektant wskazał konkretny typ oznakowania (prowadzące/ostrzegawcze/kierunkowe).
• Ilość: oblicz długość ciągu i dodaj 10% zapasu na przycinanie w łukach.
• Klej: dobierz klej polimerowy kompatybilny z podłożem nie stosuj montażowych klejów montażowych w sprayu.
• Dokumentacja: zachowaj fakturę, kod EAN 5905155701725 i kartę techniczną na potrzeby audytu PFRON.

Najczęstsze pytania o płytkę dotykową W-1S

Czy płytkę W-1S można przycinać? Tak, elastyczność PVC pozwala na cięcie nożem segmentowym lub nożycami do blachy. Materiał nie pęka i nie strzępi się, o ile ostrze jest ostre.

Czy nadaje się na zewnątrz? Tak. Zakres temperatur pracy od -30 do +70 °C i odporność na UV pozwalają na montaż na chodnikach, peronach i parkingach bez dodatkowej ochrony.

Czy trzeba ją kleić? Tak. Trwały montaż wymaga kleju polimerowego mechaniczne mocowanie kołkami nie spełnia wymogów normy, ponieważ tworzy twarde punkty nacisku odczuwalne stopą.

Ile płytek potrzeba na typowe przejście? Dla ciągu 10 m układanego w jednej linii to około 25 sztuk. Przy łukach i polach uwagi dochodzi 10-15% zapasu na cięcia.

�ródła i podstawy prawne

Ustawa z dnia 19 lipca 2019 r. o zapewnianiu dostępności osobom ze szczególnymi potrzebami (Dz.U. 2019 poz. 1696, z późn. zm.). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.). Norma PN-EN 17210 „Dostępność środowiska zbudowanego". Norma ISO 21542 „Building construction Accessibility and usability of the built environment". Wytyczne PFRON dotyczące oznakowania dotykowego w obiektach użyteczności publicznej. Karty techniczne producenta płytek W-1S (kod EAN 5905155701725).
