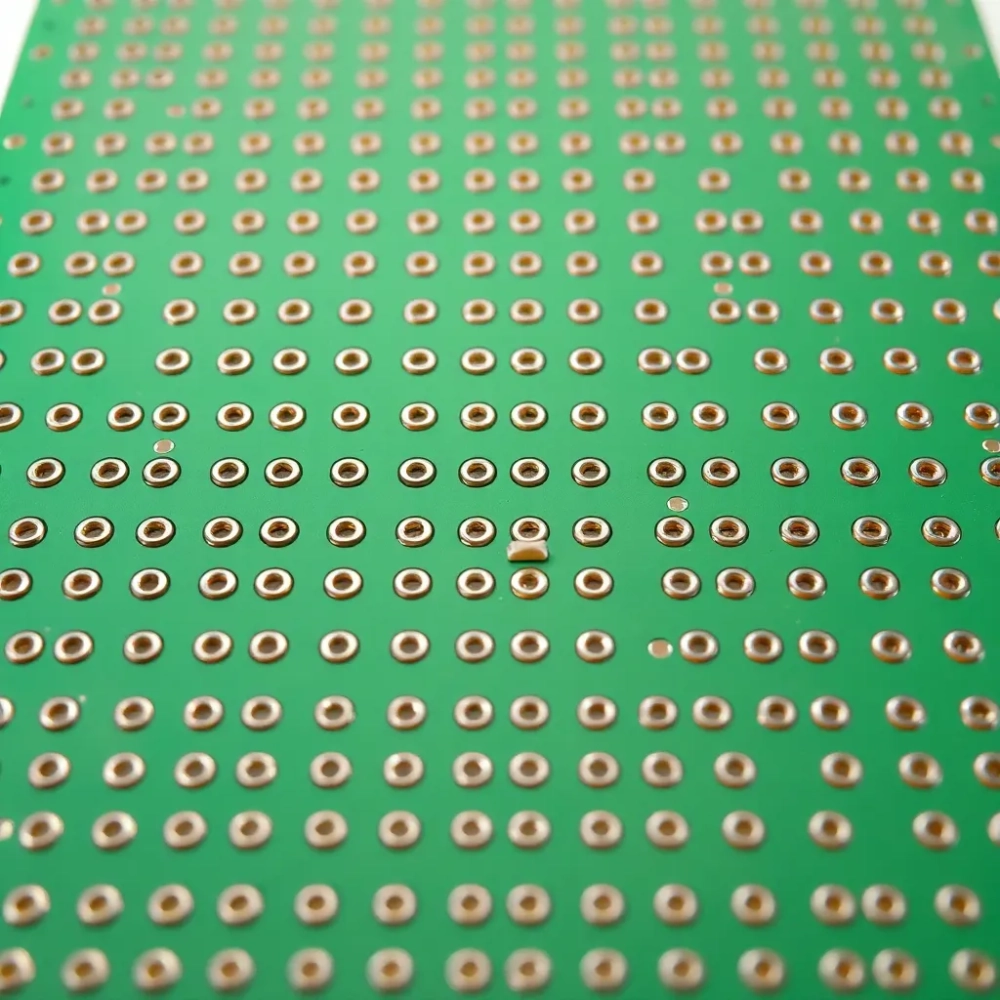

Płytka uniwersalna: jak jej używać i lutować?

Witajcie w fascynującym świecie elektroniki! Jeśli dopiero zaczynacie swoją przygodę z lutowaniem i przesiadacie się z płytek stykowych na coś bardziej "trwałego", to ten artykuł jest właśnie dla Was. Opowiemy dziś, jak używać płytki uniwersalnej, tego niezawodnego sprzymierzeńca każdego elektronika amatora i profesjonalisty. Zastanawialiście się kiedyś, jak uniknąć frustracji związanej z zimnymi lutami czy przypadkowymi zwarciami? Kluczem jest opanowanie technik pracy z płytką uniwersalną, co znacząco ułatwia prototypowanie i budowę obwodów elektronicznych. Przygotujcie się na solidną dawkę wiedzy i praktycznych porad, które sprawią, że wasze projekty staną się stabilniejsze i estetyczniejsze.

• Wybór narzędzi i materiałów do pracy z płytką uniwersalną
• Praktyczne techniki połączeń i prowadzenia przewodów na płytce uniwersalnej
• Zarządzanie zasilaniem i masą na płytce uniwersalnej
• Unikanie typowych błędów i rozwiązywanie problemów podczas pracy
• Najczęściej zadawane pytania (Q&A) dotyczące pracy z płytką uniwersalną

Kiedy rozpoczynałem swoją przygodę z elektroniką, "płytka uniwersalna jak używać" było jednym z pierwszych haseł, które wpisałem w wyszukiwarkę. Pamiętam, jak na początku każdy mój lut był arcydziełem przypadku, a połączenia przypominały raczej spaghetti niż schludny obwód. Z czasem, metodą prób i błęd, ale przede wszystkim dzięki radom doświadczonych kolegów z branży, wypracowałem sobie zestaw dobrych praktyk. Pozwólcie, że podzielę się z Wami zebranymi spostrzeżeniami i poradami, które pomogły mi przekształcić chaos w porządek.

Z powyższego zestawienia jasno wynika, że sukces w pracy z płytkami uniwersalnymi tkwi w detalu i świadomym wyborze narzędzi oraz technik. To nie tylko kwestia "umiejętności lutowania", ale także zrozumienia, jak poszczególne elementy współdziałają i jak można zminimalizować ryzyko typowych błędów. Odpowiednie zarządzanie temperaturą lutownicy czy umiejętne wykorzystanie topnika może oszczędzić godziny frustracji związanych z szukaniem "zimnego lutu", który nie pozwala naszemu układowi zadziałać poprawnie. Czasami to prozaiczny, źle wykonany punkt połączeniowy potrafi uprzykrzyć życie. Moja przygoda z pewnym układem zegara sterującego pokazała mi to dobitnie – spędziłem cały wieczór na debugowaniu, tylko po to, by odkryć jeden maleńki, praktycznie niewidoczny zimny lut.

Warto również pamiętać o wizualnej stronie naszych projektów. Estetyka na płytce uniwersalnej to nie tylko kwestia picusia-glancusia, ale przede wszystkim ułatwienie serwisowania i zrozumienia, co gdzie prowadzi. Wyobraź sobie, że po miesiącach wracasz do swojego projektu i musisz zrozumieć skomplikowaną sieć połączeń bez jasnych oznaczeń. Dobrze uporządkowane przewody, zróżnicowane kolorystycznie dla zasilania czy masy, to podstawa. To trochę jak z organizacją biurka – na uporządkowanym pracujesz efektywniej i przyjemniej.

Zobacz także: Płytki bez kleju na listwach – nowoczesny system montażu

Wybór narzędzi i materiałów do pracy z płytką uniwersalną

Przygoda z płytką uniwersalną zaczyna się jeszcze przed włączeniem lutownicy – od odpowiedniego wyboru narzędzi i materiałów. Bez właściwego ekwipunku nawet najlepsze techniki nie przyniosą oczekiwanych rezultatów. Niektórzy, w tym i ja na początku, używają przewodu o przekroju 0.25 mm do łączenia pól, co niestety szybko okazuje się "masochizmem", jak celnie określił to jeden z doświadczonych elektroników na forum. Taki cienki przewód jest delikatny, łatwo go urwać i jest trudny w obróbce, zwłaszcza przy gęstych układach. Szczerze? Piekło w mikrokosmosie. Z doświadczenia wiem, że oszczędność na materiale potrafi podwoić czas pracy i poziom frustracji.

Kluczowe w pracy z płytką uniwersalną są niezawodne narzędzia. Oprócz solidnej lutownicy z regulacją temperatury, o czym szerzej będzie w kolejnych akapitach, niezbędne są cieniutkie obcinaczki boczne, pinceta precyzyjna oraz odsysacz cyny lub plecionka do jej usuwania. Zapomnijmy o szczypcach kombinerkach, które nie tylko niszczą delikatne przewody, ale mogą też uszkodzić ścieżki na płytce. Ceny dobrej jakości narzędzi są zróżnicowane; kompletny zestaw startowy, zawierający wszystko co niezbędne, to koszt od około 150 do 300 złotych. Warto zainwestować w te podstawowe narzędzia, ponieważ przełożą się one na komfort pracy i jakość wykonywanych połączeń.

W kwestii materiałów, przede wszystkim skupmy się na przewodach. Kynar, choć popularny i chwalony za cienkość, ma swoje wady. "Lubi albo odpaść, albo jak zostawisz za dużo bez izolacji – przesunąć się tak, że zrobi zwarcie z sąsiednim pinem", jeśli nie ma żadnego mechanicznego zabezpieczenia. Zdarzyło mi się to wielokrotnie, zwłaszcza w małych obudowach, gdzie każdy milimetr się liczył. Z tego powodu dla połączeń o wyższym natężeniu prądu lub dla masowych linii zasilania, gorąco polecam "srebrzankę" o przekroju np. 0.5 mm. Jest sztywniejsza, lepiej utrzymuje kształt i jest znacznie mniej podatna na przypadkowe zwarcia.

Zobacz także: Płytki 120x60: pionowo czy poziomo? Jak układać?

Nie zapominajmy o kreatywnym recyklingu. Odcięte końcówki rezystorów czy diod to prawdziwy skarb w pudełeczku elektronika. Są idealne do tworzenia bardzo krótkich, sztywnych połączeń na płytce uniwersalnej, szczególnie tam, gdzie potrzebna jest stabilność mechaniczna i minimalny opór. Wystarczy kilka milimetrów takiej "nóżki", by stworzyć mostek między dwoma punktami. To praktyka, którą warto wdrożyć od początku; pozwala to oszczędzać przewody i przyspiesza montaż, a co najważniejsze – daje poczucie bycia ekologicznym, wykorzystując "śmieci" do budowy czegoś wartościowego. Jak to mawiał mój profesor od elektroniki: "Dobry inżynier to nie ten, który ma drogie narzędzia, ale ten, który potrafi wykorzystać to, co ma pod ręką, by rozwiązać problem."

Poniższa tabela przedstawia porównanie najpopularniejszych materiałów do wykonywania połączeń na płytce uniwersalnej, wraz z ich typowymi zastosowaniami i orientacyjnymi kosztami. Dane te są uśrednione i mogą się różnić w zależności od dostawcy oraz regionu, ale dają ogólne pojęcie o opłacalności i użyteczności. Pamiętajmy, że cena nie zawsze idzie w parze z jakością, ale w tym przypadku inwestycja w lepsze materiały zazwyczaj się zwraca w mniejszej ilości frustracji.

Praktyczne techniki połączeń i prowadzenia przewodów na płytce uniwersalnej

Kiedy mamy już odpowiednie narzędzia i materiały, przyszedł czas na opanowanie sztuki, jaką jest prowadzenie połączeń i przewodów na płytce uniwersalnej. To etap, na którym zaczynamy nadawać fizyczną formę naszym ideom. Dwie główne techniki to: pozostawianie części nóżki elementu po drugiej stronie i wykorzystywanie jej do przylutowania do innego pola, oraz prowadzenie drutów od strony elementów i przewlekanie ich przez dziurkę obok pinu, do którego ma być dolutowany. Obie te metody mają swoje zastosowania i pozwalają na uporządkowanie układu, co jest kluczowe dla łatwiejszego debugowania i modyfikacji w przyszłości.

Wykorzystanie nóżek elementów to sprytny sposób na minimalizowanie ilości dodatkowych przewodów, a co za tym idzie, bałaganu. Kiedy montujemy rezystor, kondensator czy inny element przewlekany, zamiast odcinać nóżki na zero tuż przy płytce, zostawiamy ich odpowiednią długość. Pozwala to na ich swobodne wygięcie i przylutowanie do sąsiednich pól, tworząc proste, sztywne połączenia. Jest to szczególnie przydatne, gdy punkt, do którego chcemy się połączyć, znajduje się tuż obok. Pamiętaj jednak, by dobrze ocenić odległość, aby nóżka była wystarczająco długa, ale nie za długa, bo może zahaczyć o inne elementy i stworzyć niepożądane zwarcie.

Kolejną, niezmiernie ważną techniką jest prowadzenie drutów od strony elementów, a nie od strony lutowania. Oznacza to, że przewody układamy na wierzchu płytki, w taki sposób, by były estetyczne i możliwie krótkie, a dopiero potem przewlekamy je przez otwory do strony lutowniczej. Tam lutujemy je do pinów lub pól. Taka praktyka ma kilka zalet: po pierwsze, strona elementów pozostaje znacznie bardziej uporządkowana i przejrzysta, co ułatwia późniejsze inspekcje i zrozumienie logiki obwodu. Po drugie, minimalizujemy ryzyko przypadkowego uszkodzenia delikatnych przewodów podczas montażu innych komponentów.

Istotnym aspektem jest również planowanie połączeń. Zanim zaczniemy lutować, warto poświęcić chwilę na szkicowanie schematu połączeń bezpośrednio na płytce lub na kartce. To pozwala uniknąć sytuacji, w której nagle okazuje się, że ścieżki krzyżują się w niekontrolowany sposób, lub że jeden przewód blokuje dostęp do innego pinu. Czasem wystarczy położyć przewody blisko siebie, równolegle, tworząc spójne ścieżki, zamiast chaotycznych "kłębowisk". Pamiętam jak w jednym projekcie na płytce uniwersalnej z mikroprocesorem, brak wstępnego planowania spowodował, że skończyłem z pajęczyną przewodów, co ostatecznie zmusiło mnie do zrywania i robienia wszystkiego od nowa. Lekcja była bolesna, ale skuteczna.

Ostatnią, lecz nie mniej ważną techniką jest staranność w wykonywaniu samych lutów. Każde połączenie musi być solidne, błyszczące i mieć kształt stożka – to znak, że cyna dobrze przylgnęła zarówno do nóżki elementu, jak i do pola na płytce. Użycie topnika jest tutaj kluczowe; poprawia on rozpływalność cyny i zapewnia mocne, trwałe połączenie. Jak już wcześniej wspomniano, "nie żałuj topnika", bo "źle polutowane punkty to przekleństwo (zimne luty)". Moje doświadczenia pokazują, że dobry lut to nie tylko kwestia estetyki, ale przede wszystkim niezawodności działania układu przez długi czas. Czasem, jak żartował mój starszy kolega: "Dobrze zlutowane, to jak złoto – błyszczy i trzyma wartość".

Zarządzanie zasilaniem i masą na płytce uniwersalnej

Zarządzanie zasilaniem i masą na płytce uniwersalnej to aspekt często niedoceniany, zwłaszcza przez początkujących elektroników. Traktowanie tych linii jako "zwykłych" połączeń to prosta droga do niestabilnych układów, problemów z zakłóceniami, a nawet uszkodzeń komponentów. Myślcie o nich jak o autostradach dla energii elektrycznej – muszą być szerokie, dobrze oznakowane i bez korków, aby zapewnić płynny przepływ "ruchu". Jednym z najprostszych i najskuteczniejszych rozwiązań jest zastosowanie różnej kolorystyki przewodów, na przykład czerwonego na plus zasilania i czarnego na masę (GND). To banalne, ale potężne narzędzie w walce z chaosem.

Powiedzmy sobie szczerze, na początku swojej przygody sam ignorowałem tę zasadę. Pamiętam projekt prostego wzmacniacza audio, gdzie wszystkie połączenia zasilania i masy wykonałem przewodami w jednym, neutralnym kolorze. Skończyło się na tym, że podczas debugowania (bo oczywiście układ nie zadziałał od razu), musiałem poświęcić godziny na rozróżnianie, który przewód jest zasilaniem, a który masą. Dopiero kiedy zacząłem konsekwentnie używać czerwonego i czarnego przewodu, jakość moich prototypów na płytce uniwersalnej znacząco wzrosła. To jest tak, jakbyś dostał mapę drogową do swojego układu – bezcenna sprawa.

Prowadzenie linii zasilania i masy wymaga również strategicznego myślenia. Unikaj prowadzenia ich cienkimi przewodami przez całą płytkę, zwłaszcza w miejscach, gdzie przepływają większe prądy. W takich sytuacjach sprawdzą się grubsze przewody, na przykład wspomniana wcześniej srebrzanka o przekroju 0.5 mm lub większym. Dobre praktyki mówią, że linie zasilania powinny być jak najkrótsze i możliwie proste, aby zminimalizować spadki napięcia i indukcyjności. Warto rozważyć również użycie kilku równoległych połączeń dla masy, jeśli układ jest rozbudowany, co tworzy "grubszą" i bardziej stabilną płaszczyznę odniesienia.

Dodatkowym elementem zarządzania zasilaniem jest odpowiednie rozmieszczenie kondensatorów odsprzęgających (decoupling capacitors). Powinny być one umieszczone jak najbliżej pinów zasilania układów scalonych, aby zniwelować skoki napięcia i szumy. Typowe wartości to 0.1 uF lub 100 nF dla zakłóceń wysokich częstotliwości oraz większe kondensatory elektrolityczne (np. 10 uF lub 100 uF) dla stabilizacji ogólnego zasilania. Ich rola jest krytyczna, zwłaszcza w układach cyfrowych, gdzie szybkie przełączanie stanów logicznych generuje znaczne zakłócenia w liniach zasilających. Zignorowanie tego aspektu, to zaproszenie do problemów, których zlokalizowanie potrafi doprowadzić do siwych włosów na głowie, jak to mówią.

Wreszcie, oznaczanie na płytce uniwersalnej, poza kolorystyką przewodów, może obejmować rysowanie markerem linii zasilania na spodzie płytki lub stosowanie drobnych etykiet. Dzięki temu nawet po dłuższym czasie łatwo jest zidentyfikować, gdzie płynie plus, a gdzie minus. W bardziej zaawansowanych projektach, gdzie używamy kilku różnych napięć zasilania, oznaczanie każdego z nich innym kolorem lub numerem na przewodzie jest po prostu niezbędne. Pamiętam, jak na jednym z moich pierwszych projektów użyłem jednego zasilacza laboratoryjnego i przypadkiem podłączyłem 12V tam, gdzie miało być 5V. Skutek? Smutny, palący się dym i bezcenna lekcja na temat uważności i oznaczania.

Unikanie typowych błędów i rozwiązywanie problemów podczas pracy

Praca z płytką uniwersalną, choć satysfakcjonująca, najeżona jest typowymi błędami, które potrafią skutecznie pokrzyżować szyki nawet doświadczonym elektronikom. Identyfikacja i skuteczne rozwiązywanie tych problemów to umiejętność równie ważna, jak samo lutowanie. Nie oszukujmy się, każdy z nas popełnia błędy – to część procesu nauki. Sztuką jest wyciąganie z nich wniosków. A co jest prawdziwym przekleństwem? Zimne luty. Powtarzając za ekspertem: "źle polutowane punkty to przekleństwo (zimne luty)". Są to połączenia, które na pierwszy rzut oka wyglądają poprawnie, ale w rzeczywistości mają słaby kontakt elektryczny. Prowadzą do niestabilnego działania układu, sporadycznych błędów lub całkowitego braku reakcji.

Moja własna przygoda z zimnymi lutami to opowieść o frustracji i samozaparciu. Kiedyś budowałem dość złożony system sterowania oświetleniem. Po złożeniu całości, układ działał raz na pięć uruchomień. Sprawdzałem kod, elementy, a nawet zasilanie. Po kilku godzinach walki, już bliski rezygnacji, z mikroskopijnym skupieniem zacząłem oglądać każde połączenie na płytce uniwersalnej pod lupą. I tak, bingo! W rogu, pod obudową, schowany był jeden zimny lut. Naprawienie go zajęło dosłownie 10 sekund, ale zanim go znalazłem, straciłem kilka godzin życia i poczucie, że jestem kompletnie bezsilny. Morał z tego prosty: po lutowaniu "zawsze sprawdzam każde połączenie" – wzrokowo, a czasem nawet miernikiem.

Kolejnym potężnym wrogiem w pracy z płytką uniwersalną jest zwarcie. Wspomniany wcześniej kynar ma tendencję do "przesuwania się tak, że zrobi zwarcie z sąsiednim pinem", jeśli nie jest odpowiednio zabezpieczony. Zwarcie to nic innego jak niechciane połączenie dwóch punktów, które nie powinny być ze sobą połączone. Może prowadzić do nadmiernego prądu, przegrzewania elementów, a nawet trwałego uszkodzenia układu. Zabezpieczanie przewodów termokurczliwą koszulką izolacyjną lub odpowiednie ich ułożenie to podstawa. Zawsze po złożeniu fragmentu obwodu, używaj multimetru w trybie ciągłości (brzęczyka), aby sprawdzić, czy nie ma przypadkowych zwarć pomiędzy ścieżkami lub pinami.

Aspektem często zaniedbywanym jest również mechaniczne zabezpieczenie. Jeśli nie robimy jakiejś specjalnej drukowanej obudowy, to "po prostu kawałek jakiegoś plastiku przykręconego czterema śrubkami M2 (ja używam spienionego PCV 2mm, ładnie się tnie nożyczkami)" może zdziałać cuda. Mechaniczne naprężenia, wstrząsy czy upadki potrafią poluzować nawet najlepiej wykonane połączenia. Proste, dedykowane obudowy nie tylko estetyzują projekt, ale przede wszystkim chronią jego wnętrze przed uszkodzeniami mechanicznymi i środowiskowymi. To szczególnie ważne w mobilnych warsztatach, gdzie sprzęt często jest przenoszony i narażony na trudne warunki.

Ostatnia, ale bardzo istotna rada, dotyczy organizacji przestrzeni roboczej. Czyste i uporządkowane stanowisko pracy na płytce uniwersalnej minimalizuje ryzyko pomyłek i znacznie przyspiesza proces. Pamiętaj, aby mieć wszystkie narzędzia pod ręką, a drobne elementy przechowywać w opisanych pojemnikach. Dbanie o dobrą wentylację (opary topnika są szkodliwe) i oświetlenie również wpływa na jakość pracy i nasze zdrowie. Ostatecznie, cierpliwość i systematyczność to twoi najlepsi sprzymierzeńcy. Każdy problem jest zagadką, a każde znalezione rozwiązanie to kolejny poziom wtajemniczenia w sztukę elektroniki. Jak powiedział mój mentor: "Pamiętaj, elektronika to sztuka cierpliwości i detektywistycznych umiejętności. Jeśli coś nie działa, nie ma magii, jest błąd. Znajdź go."
