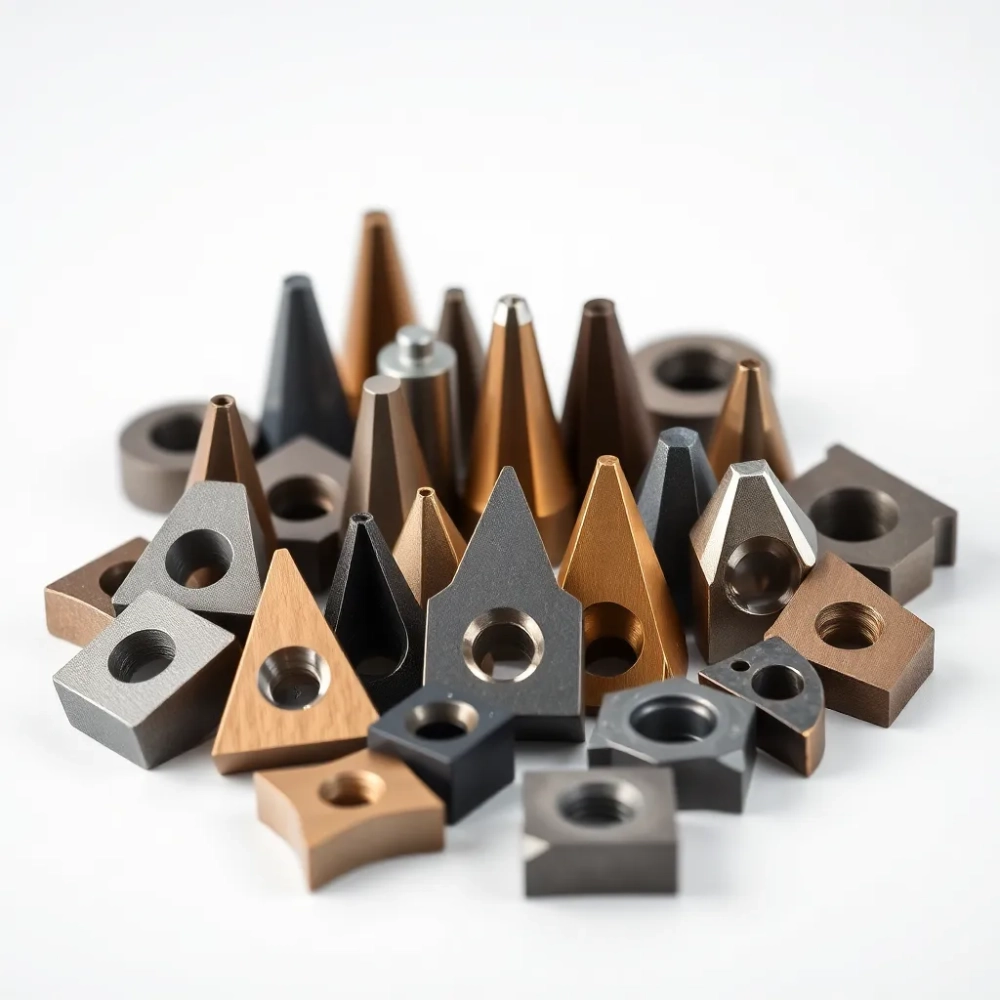

Płytki skrawające rodzaje

Zagadnienie, jakim są płytki skrawające rodzaje, może wydawać się na pierwszy rzut oka tematem technicznym i suchym, jednak zagłębienie się w świat tych niewielkich, ale niezwykle potężnych narzędzi ujawnia fascynujący obraz inżynieryjnej precyzji. Mówiąc w skrócie, są to wymienne elementy narzędzi skrawających, kluczowe dla obróbki materiałów, których wybór zależy od konkretnego procesu, materiału obrabianego i wymaganej jakości powierzchni. Bez nich nowoczesna obróbka CNC, z jej wymaganiami dotyczącymi dokładności rzędu mikronów, byłaby praktycznie niemożliwa. Wybór właściwej płytki to często granica między sukcesem a porażką w całym projekcie. Przyznajmy, nie zawsze intuicyjnie wiadomo, która będzie idealna dla danego zadania, ale opanowanie tej wiedzy to prawdziwy "level up" dla każdego technologa czy operatora. Nie zdajemy sobie sprawy, jak wiele czynników wpływa na końcowy efekt – czasem ten jeden mały kawałek węglika to decydujący element. Przez lata widziałem, jak pozornie niewielka zmiana typu płytki potrafiła drastycznie poprawić wydajność.

• Płytki Skrawające: Materiały Wykonania i Rodzaje Pokryć
• Znaczenie Kształtu i Geometrii Płytek Skrawających (ISO)
• Rodzaje Płytek ze Względem na Zastosowania Specyficzne w Obróbce

Płytki Skrawające: Materiały Wykonania i Rodzaje Pokryć

W sercu każdej płytki skrawającej bije węglik spiekany – materiał twardy jak kamień i niezwykle odporny na ścieranie, który wygrywa walkę z wiórem i temperaturą generowaną w strefie skrawania. To właśnie jego właściwości decydują o podstawowej zdolności narzędzia do pracy z różnymi materiałami obrabianymi. Węglik spiekany, będący kompozytem złożonym głównie z węglików wolframu spojonych kobaltem, oferuje optymalne połączenie twardości i udarności. Wybór odpowiedniej klasy węglika, czyli mieszanki spoiwa i wielkości ziaren, ma fundamentalne znaczenie dla dopasowania narzędzia do konkretnej operacji.

Jednak sam węglik to często dopiero początek drogi do narzędzia o optymalnej wydajności. Kluczową rolę odgrywają dodatkowe powłoki, które działają niczym pancerz, zwiększając twardość powierzchniową, redukując tarcie i odprowadzając ciepło. Metody nanoszenia tych powłok – CVD (Chemical Vapor Deposition) i PVD (Physical Vapor Deposition) – to dziś standard w produkcji wysokiej jakości płytek skrawających.

Powłoki nanoszone metodą CVD są zwykle grubsze, osiągając grubości rzędu kilku do kilkunastu mikronów. Charakteryzują się doskonałą przyczepnością do podłoża i wyjątkową odpornością na zużycie cierne, co czyni je idealnymi do obróbki stali i żeliwa w stabilnych warunkach. Klasyczne zastosowania obejmują toczenie stali w ciężkich warunkach, gdzie pojawiają się wysokie temperatury, czy szybkie frezowanie żeliwa szarego. Klasa węglika z oznaczeniem NTP-35 z powłoką CVD potrafi wytrzymać naprawdę trudne warunki. Myślę, że wielu operatorów miało ten moment "aha!", gdy przeszli na odpowiednią powłokę CVD do toczenia stali na wyrostkach i nagle problem pękających krawędzi zniknął.

Z kolei powłoki PVD są cieńsze (od 1 do 5 mikronów) i nanoszone w niższych temperaturach, co sprawia, że krawędź skrawająca jest ostrzejsza i mniej podatna na pękanie. Powłoki PVD są nieocenione przy obróbce materiałów skłonnych do narostu na krawędzi, takich jak stal nierdzewna czy stopy żaroodporne, a także przy obróbce z mniejszym posuwem i głębokością skrawania. Znajdują szerokie zastosowanie w frezowaniu, toczeniu precyzyjnym oraz przy obróbce materiałów, które są bardziej wymagające pod względem tarcia. Przykładem może być płytka z oznaczeniem N-435, często stosowana do toczenia stali nierdzewnej, gdzie jej powłoka PVD skutecznie zapobiega nalepianiu się materiału na ostrzu. Czasem niewielka różnica w powłoce potrafi całkowicie zmienić rezultat obróbki.

Rodzaj powłoki wpływa także na identyfikację płytek – niebieskie powłoki AlTiN (PVD) są często używane do stali nierdzewnej, złote TiN (CVD lub PVD) były kiedyś uniwersalne, a czarne lub szare Al2O3 (CVD) często spotyka się w płytkach do żeliwa czy stali w wysokich temperaturach. Kolory nie są normowane, ale to cenna podpowiedź dla doświadczonego użytkownika. Kiedyś miałem sytuację, gdzie zamieniliśmy płytkę o uniwersalnym kolorze powłoki na taką dedykowaną kolorem do obróbki tytanu – efekt przeszedł najśmielsze oczekiwania w zakresie żywotności narzędzia. Wtedy zrozumiałem, że detale naprawdę się liczą.

Dobór materiału podłoża (klasy węglika) i rodzaju powłoki jest krytyczny i zależy od wielu czynników, w tym od twardości obrabianego materiału, jego struktury, warunków skrawania (sucho, z chłodzeniem), rodzaju operacji (toczenie, frezowanie, wiercenie) oraz stabilności mocowania narzędzia i przedmiotu obrabianego. Producent narzędzi dostarcza szczegółowe tabele zastosowań, które stanowią punkt wyjścia do optymalnego wyboru.

Cena płytek jest bezpośrednio powiązana z zastosowanym materiałem i powłoką. Proste płytki z węglika bez zaawansowanego pokrycia mogą kosztować od 10-15 PLN za sztukę. Bardziej skomplikowane geometrie i specjalistyczne powłoki PVD do stali nierdzewnej mogą podnieść cenę do 30-60 PLN. Płytki CVD do żeliwa w wysokich temperaturach mogą oscylować w podobnym przedziale, 25-50 PLN. Narzędzia z CBN lub PKD (polikrystaliczny diament) do super twardych materiałów to już inna liga cenowa – od 150 do nawet kilkuset złotych za sztukę. Warto jednak pamiętać, że wyższa cena często przekłada się na wielokrotnie dłuższą żywotność i możliwość zastosowania agresywniejszych parametrów skrawania.

Materiały specjalne, takie jak cermety (kompozyt węglików tytanu, azorków tytanu i ceramiki), ceramiki (na bazie tlenków aluminium lub azotku krzemu) czy supertwarde materiały jak CBN i PKD, mają swoje specyficzne nisze zastosowań. Cermety doskonale sprawdzają się przy wykańczaniu stali, gdzie priorytetem jest gładkość powierzchni, ale nie lubią drgań i obróbki przerywanej. Ceramiki świetnie radzą sobie z żeliwem w bardzo wysokich prędkościach, ale są kruche. CBN jest niezastąpiony przy obróbce stali hartowanej, a PKD do obróbki aluminium i materiałów nieżelaznych ścierających. To jak dobranie odpowiedniego superbohatera do konkretnej misji – każdy ma swoje unikalne moce i słabości.

Ewolucja materiałów i technologii powlekania płytek skrawających jest nieustanna. Producenci ciągle udoskonalają skład chemiczny węglików, geometrie ostrzy i technologie nanoszenia powłok, aby sprostać rosnącym wymaganiom przemysłu co do wydajności, trwałości i precyzji. Testowanie nowych rozwiązań w praktyce to klucz do znalezienia optymalnego narzędzia dla danego procesu. Nie ma jednej uniwersalnej odpowiedzi – każda aplikacja wymaga indywidualnego podejścia i analizy dostępnych opcji.

Na przykład, cienka powłoka AlTiN (azotek tytanu i aluminium) naniesiona metodą PVD ma znakomitą odporność na utlenianie i twardość, co sprawia, że doskonale sprawdza się przy obróbce z dużymi prędkościami, zwłaszcza stali nierdzewnej. Grubości rzędu 2-4 mikronów w zupełności wystarczają do stworzenia efektywnej bariery ochronnej. Co ciekawe, ten sam materiał powłokowy może być nanoszony różnymi odmianami procesu PVD, co wpływa na strukturę i właściwości powłoki, a w efekcie na jej zachowanie w procesie skrawania. To tak, jakby mieć to samo danie przygotowane przez różnych szefów kuchni – składniki te same, a efekt końcowy może być zaskakująco inny.

Producenci płytek często oferują te same geometrie z różnymi klasami węglika i różnymi powłokami, oznaczając je specyficznymi kodami, np. GC4220, IC830, itp. Zrozumienie tych oznaczeń i dedykowanych zastosowań jest kluczowe. Często jest to wynik lat badań i doświadczeń, zamknięty w tych kilku znakach. Dobierając płytkę, kierujemy się nie tylko kształtem czy rozmiarem, ale przede wszystkim materiałem podłoża i powłoką, które określają zakres jej optymalnego zastosowania.

Podsumowując sekcję o materiałach i pokryciach: płytka skrawająca to złożony system. Węglik spiekany zapewnia twardość i odporność, a powłoki – czy to grube CVD do ciężkiej stali i żeliwa, czy cienkie PVD do stali nierdzewnej i precyzji – dopasowują narzędzie do specyfiki materiału i procesu. Poznanie tych zależności pozwala podejmować świadome decyzje narzędziowe, które przekładają się na realne zyski w produkcji.

Znaczenie Kształtu i Geometrii Płytek Skrawających (ISO)

Gdy weźmiemy do ręki katalog narzędzi skrawających, zderzymy się z morzem symboli i cyfr opisujących płytki. Nie jest to bełkot marketingowy, ale międzynarodowy język – system oznaczania ISO, który precyzyjnie opisuje kluczowe cechy płytki, poczynając od jej kształtu. Zrozumienie tego systemu jest absolutnie fundamentalne dla prawidłowego doboru i wykorzystania narzędzi skrawających. Ignorowanie tych oznaczeń to proszenie się o kłopoty na produkcji, czasem kończące się uszkodzeniem narzędzia, a nawet maszyny.

Każde oznaczenie ISO, np. CNMG 120408, to skrót niosący ogrom informacji. Pierwsza litera (C) oznacza kształt – w tym przypadku jest to romb o kącie wierzchołkowym 80°. Kolejna litera (N) to kąt przyłożenia (kąt pomiędzy powierzchnią przyłożenia płytki a powierzchnią skrawaną przedmiotu) – N oznacza kąt 0°. Trzecia litera (M) odnosi się do tolerancji wymiarowej płytki – M oznacza tolerancję średnią, typową dla obróbki zgrubnej i średnio-dokładnej. Czwarta litera (G) określa system mocowania i istnienie lub brak łamacza wióra. G oznacza, że płytka posiada otwór i łamacz wióra, a także często rowek do mocowania. To dopiero początek! Mieliście kiedyś problem z wiórami nawijającymi się na narzędzie? Często rozwiązaniem jest właśnie odpowiednie oznaczenie łamacza, ukryte pod tą literą G lub inną.

Dalej mamy cyfry określające wymiary. CNMG 120408: 12 to długość krawędzi skrawającej w milimetrach. CNMG 120408: 08 to promień naroża w dziesiątych części milimetra, czyli 0.8 mm. Pomiędzy nimi (w tym przykładzie oznaczone jako 04 w 0408, choć to zależy od konkretnego typu oznaczania i standardu wewnątrz rodziny ISO), znajdziemy informację o grubości płytki, np. 4.76 mm dla rozmiaru 12. Pełne oznaczenie jest bardziej złożone, ale te podstawowe parametry dają już solidny obraz narzędzia. Grubość jest kluczowa dla stabilności – grubsza płytka jest sztywniejsza i lepiej radzi sobie z dużymi obciążeniami. Pamiętam, jak testowaliśmy różne grubości tych samych kształtów do toczenia czopów w dużej serii – grubsze dawały znacznie lepszą powtarzalność wymiarową i trwałość.

Ale ISO to nie tylko kształt i rozmiary, to też informacja o geometrii krawędzi skrawającej. Po oznaczeniu wymiarów, w pełnym kodzie, często pojawiają się kolejne znaki opisujące geometrię łamacza wióra czy przygotowanie krawędzi (np. zaokrąglenie, faza). Geometria krawędzi skrawającej i forma łamacza wióra mają fundamentalne znaczenie dla kontroli wióra, sił skrawania, temperatury i jakości powierzchni. Płytka może mieć ostrą krawędź (idealna do obróbki materiałów miękkich i dokładnej), krawędź zaokrągloną (redukcja ryzyka wykruszenia, lepsza do materiałów twardych i obróbki przerywanej) lub sfazowaną.

Geometria płytki skrawającej jest kluczowa dla jakości i efektywności procesu skrawania, a zależy od wielu czynników. Przede wszystkim od materiału obrabianego: inna geometria będzie optymalna dla stali, inna dla aluminium, a jeszcze inna dla stopów tytanu. Twardość i skłonność materiału do tworzenia długich wiórów wymuszają zastosowanie odpowiedniego łamacza. Drugim czynnikiem jest rodzaj operacji: toczenie wzdłużne, planowanie czoła, wytaczanie – każda z tych operacji ma swoją specyfikę i wymaga odpowiedniego kąta przyłożenia, promienia naroża czy geometrii łamacza. Nawet tak prosta rzecz jak promień naroża wpływa na chropowatość powierzchni i wytrzymałość krawędzi – większy promień daje gładszą powierzchnię, ale zwiększa siły skrawania i tendencję do drgań.

Wreszcie, geometria zależy od warunków skrawania: głębokości skrawania, posuwu, prędkości. Lekka obróbka wykończeniowa wymaga ostrej geometrii z delikatnym łamaczem wióra, podczas gdy ciężka obróbka zgrubna toleruje większy promień naroża i bardziej wytrzymały łamacz, który poradzi sobie z dużym przekrojem wióra. System mocowania również odgrywa rolę – płytki mocowane na śrubę, na docisk górny czy poprzez sworzeń mają różne oznaczenia i wymogi co do oprawki narzędziowej.

Płytki skrawające są dostępne w ogromnej liczbie kształtów zgodnych z normą ISO: kwadratowe (S), trójkątne (T), rombowe (C, D, V), okrągłe (R), trygonalne (W - 80°, potocznie trójkątne), prostokątne (L), sześciokątne (H) i inne. Każdy kształt ma swoje zalety i wady. Kształty rombowe (C, D, V) z mniejszym kątem wierzchołkowym pozwalają na toczenie złożonych konturów, podczas gdy płytki kwadratowe (S) i trójkątne (T) są bardziej uniwersalne i wytrzymałe. Płytki okrągłe (R) charakteryzują się bardzo dużą wytrzymałością krawędzi, co czyni je idealnymi do obróbki z dużym posuwem i w trudnych materiałach, ale nie nadają się do kształtowania naroży. To trochę jak dobór narzędzi w skrzynce - nie zrobisz wszystkiego jednym kluczem, ale też nie potrzebujesz miliona różnych.

Wiele standardowych płytek jest dwustronnych lub nawet czterostronnych, co oznacza, że po zużyciu jednej krawędzi skrawającej, można je obrócić, wykorzystując kolejną niezużytą. To znacznie zwiększa ekonomię użycia narzędzia. Na przykład płytki typu CNMG mają dwie krawędzie z każdej strony, dając łącznie cztery krawędzie użytkowe. To praktyczny aspekt, który często umyka na etapie teoretycznego doboru – długa żywotność krawędzi i możliwość jej szybkiej wymiany bez zdejmowania całej oprawki z maszyny to realna oszczędność czasu. System mocowania pozwala na szybką i precyzyjną wymianę płytki, minimalizując czas przestoju maszyny.

Podsumowując znaczenie kształtu i geometrii: system ISO daje nam klucz do zrozumienia, co dana płytka potrafi i do czego jest przeznaczona. Kształt i wymiary definiują jej podstawowe zastosowanie i dopasowanie do oprawki, a geometria krawędzi skrawającej i łamacz wióra determinują jej wydajność i zachowanie w konkretnych warunkach skrawania. Wiedza ta pozwala wybrać płytkę, która nie tylko przetnie materiał, ale zrobi to efektywnie, z odpowiednią jakością powierzchni i trwałością.

Rodzaje Płytek ze Względem na Zastosowania Specyficzne w Obróbce

Różnorodność operacji obróbkowych wymusza istnienie specyficznych rodzajów płytek skrawających, zoptymalizowanych pod kątem konkretnych zadań. Nie wystarczy wiedzieć, że płytka jest z węglika i ma takie, a nie inne pokrycie. Kluczem jest dopasowanie narzędzia do specyfiki ruchu roboczego, wymaganej dokładności i kształtu detalu, który chcemy uzyskać. To jak z gotowaniem – można mieć świetne składniki, ale bez odpowiedniego narzędzia (nóż, łyżka, trzepaczka) nie przyrządzimy dania tak, jak należy.

Najbardziej rozpowszechnione są płytki do toczenia, będące prawdziwym "koniem roboczym" w warsztatach CNC. Używa się ich do toczenia zewnętrznego i wewnętrznego, planowania czoła, kopiowania konturów. Dostępne są w niezliczonej liczbie kształtów, rozmiarów i geometrii, co pozwala na dobór optymalnego rozwiązania do praktycznie każdego materiału i warunków skrawania – od szybkiego zgrubnego zdejmowania naddatku po precyzyjne toczenie wykańczające. Klasyczna płytka rombowa typu CNMG, TNMG, DNMG czy CCMT (często z mniejszym kątem wierzchołkowym do wytaczania) to standard w wielu operacjach. Wybór zależy od tego, jak swobodnie narzędzie musi poruszać się po konturze detalu.

Płytki do toczenia rowków to odrębna kategoria, zaprojektowana specjalnie do wykonywania precyzyjnych rowków o określonej szerokości i głębokości. Ich unikalna geometria – wąska, prostokątna lub o kształcie zbliżonym do grzebienia – pozwala na jednoczesne formowanie obu ścianek rowka oraz jego dna. Często posiadają specjalny łamacz wióra uformowany w taki sposób, aby kontrolować odprowadzanie wióra z wąskiego obszaru rowka, co jest kluczowe dla uniknięcia jego zakleszczenia i uszkodzenia narzędzia lub przedmiotu. Pamiętam, jak na początku swojej drogi z obróbką rowków borykałem się z wiecznie zakleszczającymi się wiórami – okazało się, że prosta zmiana płytki na dedykowaną z odpowiednim łamaczem rozwiązała problem w sekundę.

Obróbka materiałów o dużej twardości, takich jak stale hartowane (powyżej 45 HRC), stopy żaroodporne (np. Inconel, Hastelloy) czy tytan, stanowi szczególne wyzwanie. Płytki do skrawania twardych materiałów to często narzędzia wykonane z CBN (Sześciościennego Azotku Boru) lub ceramiki. Wymagają specjalistycznej geometrii – często negatywnego kąta natarcia i zaokrąglonej lub sfazowanej krawędzi – aby sprostać ogromnym siłom skrawania i wysokiej temperaturze bez pękania. CBN jest niezrównany przy toczeniu twardej stali, a ceramiki świetnie radzą sobie z żeliwem w wysokich prędkościach. To jest ta "agresywna" strona narzędzi – zaprojektowane, aby mierzyć się z materiałami, które w zasadzie opierają się obróbce, i robią to z imponującą skutecznością.

Tworzenie gwintów na tokarce to kolejna specyficzna operacja wymagająca dedykowanych narzędzi. Płytki do toczenia gwintów posiadają profil krawędzi skrawającej odpowiadający kształtowi zarysu gwintu (np. metrycznego, calowego, trapezowego). Ich geometria jest precyzyjnie ukształtowana, aby uzyskać właściwy kąt profilu gwintu i minimalizować powstawanie narostu na krawędzi. Dostępne są w wersjach pełnoprofilowych, które kształtują od razu wierzchołek i dno gwintu, lub uniwersalnych, które wymagają odpowiedniego zaprogramowania toru narzędzia. Ich szerokość i skok są kluczowe dla uzyskania prawidłowego gwintu. Jeśli próbowałeś kiedyś toczyć gwint płytką do toczenia wzdłużnego, wiesz, że to raczej akt desperacji niż efektywna metoda pracy.

Oprócz podstawowych typów, istnieją też płytki do specyficznych operacji, jak np. frezowanie czołowe, frezowanie walcowo-czołowe, wiercenie z płytkami, czy kształtowanie złożonych powierzchni. Każdy z tych zastosowań wymaga narzędzia o optymalnym kształcie, geometrii i materiale, aby zapewnić efektywność i stabilność procesu. Przykładowo, płytki do frezowania czołowego często mają kształt okrągły lub kwadratowy z dużym kątem przystawienia, co rozkłada siły skrawania i redukuje drgania. Płytki do wiercenia osadzane są w specjalnych korpusach wiertarskich, tworząc wydajne narzędzia zdolne do wiercenia dużych średnic w krótkim czasie.

Płytki wieloostrzowe to interesujący koncept. Są to płytki posiadające więcej niż jedno ostrze na jednym elemencie – na przykład płytki do nacinania wielokrotnych rowków jednocześnie, czy specjalistyczne płytki do obróbki kół zębatych. Takie rozwiązania mogą drastycznie skrócić czas cyklu obróbczego w przypadku detali wymagających powtarzalnych, specyficznych profili. Zastosowania płytek wieloostrzowych są różnorodne – od motoryzacji po przemysł lotniczy, wszędzie tam, gdzie liczy się wydajność masowej produkcji złożonych elementów.

Większość tych specjalistycznych narzędzi skrawających, niezależnie od konkretnego zastosowania, jest wykonana z węglika spiekanego lub innych twardych materiałów, często wzbogaconych o zaawansowane powłoki, co zapewnia im niezbędną trwałość i wydajność. Klucz do sukcesu tkwi w szczegółach – w precyzyjnie uformowanej krawędzi, dopasowanym łamaczu wióra, odpowiednim promieniu naroża. Nawet milimetry decydują o tym, czy narzędzie poradzi sobie z zadaniem, czy też ulegnie szybkiemu zużyciu. Operator, widząc jak narzędzie zachowuje się podczas skrawania – jak powstaje wiór, jaki jest hałas, jak nagrzewa się detal – jest w stanie "wyczuć", czy płytka jest dobrze dobrana, czy też coś "nie gra".

Producenci narzędzi nieustannie rozwijają nowe geometrie i materiały, tworząc płytki skrawające o jeszcze bardziej wyspecjalizowanych zastosowaniach. Na przykład, pojawiają się płytki z dedykowanymi łamaczami do obróbki materiałów o bardzo krótkim wiórze (np. niektórych rodzajów żeliwa) czy geometrie zaprojektowane specjalnie pod kątem minimalizowania drgań przy długich i cienkich detalach. Analizując swoje potrzeby i dostępne na rynku rozwiązania, często można znaleźć narzędzie idealnie dopasowane, które znacząco poprawi efektywność i jakość obróbki.

Podsumowując sekcję o zastosowaniach specyficznych: świat płytek skrawających wykracza daleko poza uniwersalne narzędzia do toczenia. Istnieją płytki do każdego możliwego rodzaju obróbki, od rowków po gwinty i materiały twarde. Zrozumienie specyfiki każdej z tych grup i dopasowanie narzędzia do konkretnego zadania to esencja pracy technologa obróbki skrawaniem. Wybór odpowiedniej płytki to często połowa sukcesu w osiągnięciu założonych celów produkcyjnych.
