Płytki z węglika spiekanego – twardość, gatunki i dobór do Twojej obrabiarki

Wybór płytki z węglika spiekanego potrafi spędzać sen z powiek nawet doświadczonemu technologowi, bo stawką jest jakość powierzchni, trwałość narzędzia i realny koszt jednego detalu. Ten materiał łączy twardość bliską korundowi z zaskakującą odpornością na kruche pękanie, a jego sekret tkwi w mikroskopijnym tańcu ziaren węglika wolframu spojonych kobaltem. Im lepiej rozumiesz, co siedzi w środku takiej płytki, tym trafniej dobierzesz ją do konkretnej operacji i materiału.

• Gatunki węglika spiekanego wg ISO który do jakiego materiału
• Płytki skrawające z węglika geometria, wymiary i regeneracja noży przemysłowych
• Dobór płytki węglikowej krok po kroku 7 pytań przed zakupem
• Lutowanie i typowe błędy montażu płytek węglikowych w nożach
• Praktyczne zastosowania płytek z węglika spiekanego
• Dostępne wymiary i orientacyjny zakres cen
• Kiedy płytka węglikowa nie ma sensu
• Na co zwrócić uwagę przy zakupie płytek niestandardowych

Kompozycja spiekanego węglika opiera się na kilku twardych fazach: WC (węglik wolframu) stanowi zazwyczaj 70-95% masy, TiC (węglik tytanu) i TaC (węglik tantalu) pełnią rolę inhibitorów rozrostu ziaren i poprawiają odporność na utlenianie, NbC (węglik niobu) wyrównuje strukturę, a kobalt najczęściej 3-15% działa jak spoiwo nadające całości wytrzymałość na zginanie. Całość formuje się pod ciśnieniem kilkuset MPa, a potem spieka w temperaturze 1350-1500°C w atmosferze ochronnej lub pod próżnią. W efekcie powstaje materiał twardszy od stali narzędziowej niemal dwukrotnie, a przy odpowiednim doborze gatunku zdolny pracować w temperaturze ostrza sięgającej 800-1000°C.

Gatunki węglika spiekanego wg ISO który do jakiego materiału

Norma ISO 513 dzieli gatunki węglika na sześć rodzin oznaczanych literami, a każda litera kryje konkretną klasę zastosowań i twardość. P to stal, M to stal nierdzewna i trudnoobrabialna, K to żeliwo szare i sferoidalne, N obejmuje metale nieżelazne oraz tworzywa sztuczne, S to stopy żaroodporne, a H to materiały twarde o twardości powyżej 45 HRC. Cyfra przy literze mówi o twardości im wyższa, tym twardszy, ale i kruchszy materiał.

Dobór zaczyna się od pytania, jaki materiał obrabiasz i jakim posuwem. P20 i P30 to klasyczne gatunki do stali konstrukcyjnych w średnich warunkach skrawania oferują rozsądny kompromis twardości i wytrzymałości. M20 i M30 radzą sobie z austenityczną stalą nierdzewną, gdzie temperatura w strefie skrawania rośnie błyskawicznie, a wiór ma skłonność do narastania. K10 i K20 to żeliwo, czyli krótkie wióry, duże siły i ścieranie ścierniwem z węglików żelaza.

W aluminium i miedzi gatunki z rodziny N (N10, N20) pracują z minimalnym skłonnością do narastania wióra, bo ich struktura nie reaguje chemicznie z aluminium. Stopy żaroodporne typu Inconel wymagają rodziny S (S20, S30), gdzie twarde fazy TiC i TaC przejmują część obciążenia termicznego. H10 i H20 to wreszcie twarda obróbka zahartowanych wałków, form wtryskowych czy matryc tam, gdzie każdy błąd doboru kończy się wykruszeniem krawędzi.

Warto zapamiętać prostą regułę: jeśli materiał obrabiany tworzy ciągły, wstęgowy wiór, sięgasz po P lub M. Drobny, łuskowaty wiór kieruje cię w stronę K. Długi, splątany i lepki wiór wymaga N lub S, a materiał zahartowany zmusza do H. Przy każdej zmianie materiału warto też sprawdzić, czy producent narzędzia nie oferuje gatunku powlekanego (CVD lub PVD), bo powłoka z Al₂O₃ lub TiAlN potrafi wydłużyć żywotność o 30-200%.

Płytki skrawające z węglika geometria, wymiary i regeneracja noży przemysłowych

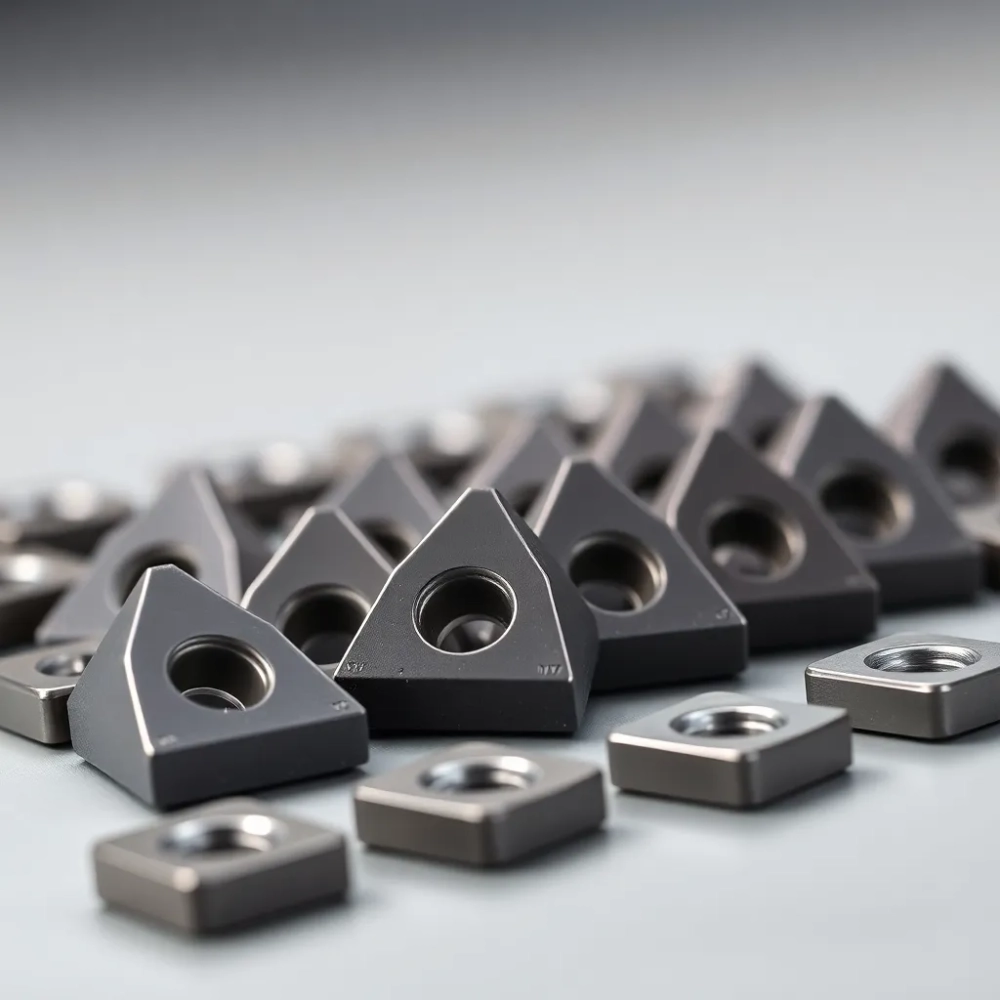

Geometria płytki wpływa na rozkład sił skrawania, stabilność termiczną i liczbę możliwych regeneracji. Płytka kwadratowa (CNMA, SNMA) daje osiem krawędzi roboczych, ale jej kształt wymaga dużej mocy wrzeciona. Trójkątna (TNM, TCM) oferuje sześć krawędzi i niższe siły promieniowe, co jest ratunkiem przy słabych maszynach. Okrągła (RPM, RCM) rozkłada obciążenie termiczne na większą powierzchnię, ale zużywa się szybciej i drogo się regeneruje.

Grubość płytki decyduje o tym, ile razy da się ją naostrzyć lub obrócić. Płytka 4 mm pozwala zwykle na 4-6 obrotów przy każdej krawędzi, a płytka 6 mm na 6-8 obrotów. W nożach przemysłowych do obróbki drewna popularne są płytki 100x12x2, 100x11,7x2 czy 120x12x2 mm, bo ich długość daje stabilne podparcie w łożu noża, a grubość 2-3 mm wystarcza do kompensacji luzu po kilku ostrzeniach. Typowy koszt takiej płytki waha się od 5 do 35 zł brutto, w zależności od gatunku.

Przy regeneracji kluczowa jest obecność warstwy powłoki ostrzenie powlekanej płytki ściernicą diamentową zdziera powłokę i odsłania rdzeń, przez co zużycie przyspiesza. Dlatego płytki bez powłoki regenerują się nawet pięciokrotnie, a powlekane często tylko dwu- lub trzykrotnie. Ekonomicznie opłaca się regenerować płytki powyżej 30-40 zł za sztukę; tańsze zwykle łatwiej wymienić na nowe niż ostrzyć, bo koszt usługi przewyższa zysk.

Dobór płytki węglikowej krok po kroku 7 pytań przed zakupem

Świadomy zakup zaczyna się od twardości materiału obrabianego, bo ona warunkuje wybór rodziny ISO. Stal 60 HRC wymaga H10, miękka stal S235CL zadowoli się P30, a aluminium 6061 najlepiej obrabiać gatunkiem N10. Pomiar twardości przenośnym twardościomierzem trwa kilka sekund, a oszczędza tysiące złotych na złamanych krawędziach.

Drugie pytanie dotyczy rodzaju operacji. Toczenie zgrubne toleruje wyższą twardość i niższą wytrzymałość, bo krawędź pracuje krótko. Frezowanie głowicą z dużym wysunięciem wymaga gatunku o wyższej wytrzymałości na zginanie, bo siły boczne potrafią wyłamać kruchy narożnik. Wiercenie to zupełnie inna bajka tam przeważa obciążenie ściskające, więc sprawdzają się gatunki średniotwarde z domieszką TiC.

Trzecim krokiem jest ocena maszyny. Sztywna tokarka CNC z 22 kW pozwala pracować z płytką CNMG 120408 w gatunku P15 przy prędkości 250 m/min. Stara uniwersalna tokarka z silnikiem 5,5 kW wymaga mniejszej płytki i niższych parametrów, bo inaczej wrzeciono zwolni, a krawędź skrzesze się termicznie. Moc wrzeciona, sztywność suportu i jakość łoża razem decydują o tym, jaką płytkę uniesie obrabiarka.

Czwartym elementem jest geometria krawędzi. Fazka ochronna T (0,05x15°) wydłuża żywotność przy obróbce przerywanej, ale podnosi temperaturę skrawania. Ostrze ostre (bez fazki) daje lepszą jakość powierzchni, ale szybko się wykrusza przy wierceniu w blasze. Piątym pytaniem jest promień naroża większy promień (0,8-1,2 mm) zwiększa trwałość, ale obniża wykończenie powierzchni; mniejszy (0,2-0,4 mm) daje gładkość Ra poniżej 0,8 µm, ale krucho się łamie.

Szósty krok to decyzja o powłoce. CVD (Al₂O₃ + TiCN) świetnie znosi wysokie temperatury toczenia, ale gruba warstwa pogarsza ostrość krawędzi. PVD (TiAlN, AlCrN) jest cieńsza, ostrzejsza, lepsza do frezów i wierteł. Siódmym i ostatnim pytaniem jest dostępność regeneracji jeśli w okolicy działa firma ostrząca płytki, warto wybierać wymiary standardowe, które da się tanio odnowić.

Checklista: 7 pytań przed zakupem płytki

• Jaka twardość materiału obrabianego w HV lub HRC?
• Jaka operacja: toczenie, frezowanie, wiercenie, gwintowanie?
• Ile mocy i sztywności ma maszyna?
• Ostrze ostre czy z fazką ochronną?
• Jaki promień naroża: 0,2 / 0,4 / 0,8 / 1,2 mm?
• Powłoka CVD czy PVD, a może surowy węglik?
• Czy w pobliżu jest serwis regeneracji i jaki to koszt?

Lutowanie i typowe błędy montażu płytek węglikowych w nożach

Lutowanie twarde spoiwem srebrnym (Ag45Sn, Ag60CuSn) wymaga temperatury 680-750°C i czystej, odtłuszczonej powierzchni gniazda. Płytka 100x12x2 mm osadzona w nożu stolarskim powinna mieć luz 0,05-0,15 mm na szerokości, bo węglik ma współczynnik rozszerzalności niższy niż stal noża. Bez tego luzu płytka pęka przy pierwszym podgrzaniu podczas ostrzenia.

Najczęstszy błąd to zbyt niska temperatura, gdy spoiwo nie zwilża powierzchni i powstaje suchy styk. Kolejna pułapka to przegrzanie płytki powyżej 850°C wtedy kobalt zaczyna migrować na powierzchnię i tworzy fazę eta (Co₃W₃C), która drastycznie obniża wytrzymałość. Doświadczony lutowacz rozgrzewa płytkę od strony noża, a sam węglik kontroluje termometrem kontaktowym lub pastą termochromatyczną.

Pięć najczęstszych błędów przy lutowaniu płytek:
1. Brak luzu dylatacyjnego w gnieździe prowadzący do pęknięć.
2. Użycie spoiwa mosiężnego zamiast srebrnego temperatura topnienia mosiądzu (890°C) niszczy płytkę.
3. Chłodzenie zbyt szybkie wodą szok termiczny wywołuje mikropęknięcia w strefie wiązania.
4. Zbyt gruba warstwa spoiwa (powyżej 0,2 mm), która tłumi przenoszenie ciepła.
5. Ostrzenie płytki bezpośrednio po lutowaniu płytka musi ostygnąć do 40°C, inaczej odkształca się w szczękach szlifierki.

Alternatywą dla lutowania jest mocowanie mechaniczne śrubą lub zaciskiem. Wymienne oprawki narzędziowe pozwalają wymienić płytkę w 30 sekund bez podgrzewania, a w przypadku obróbki drewna cała listwa tnąca na nożu wymieniana jest jako komplet. To rozwiązanie dominuje w przemyśle meblarskim i tartacznym, bo przestój jest droższy niż sama płytka.

Praktyczne zastosowania płytek z węglika spiekanego

Motoryzacja zużywa ogromne ilości płytek CNMG i DNMG do toczenia wałków korbowych, korpusów skrzyni biegów i tarcz hamulcowych. W lotnictwie liczy się obróbka Inconelu i tytanu, gdzie płytki SNMM i RCMT z gatunku S20 pracują przy prędkościach 40-80 m/min z chłodzeniem pod wysokim ciśnieniem. W produkcji form wtryskowych płytki H10 i H20 wykańczają gniazda form o twardości 58-62 HRC z odchyłką wymiarową poniżej 0,01 mm.

Przemysł drzewny opiera się na płytkach prostokątnych 100x12x2, 120x12x2 czy 200x4x4 mm osadzanych w nożach heblarek, strugarek i głowic frezarskich. Do litego drewna twardego (dąb, buk) wybiera się gatunki K10-K20, które wytrzymują ścieranie żywicą i pyłem. Do płyt meblowych laminowanych sprawdzają się tańsze gatunki P15 z ostrą krawędzią, bo materiał jest jednorodny i łagodny dla narzędzia.

Produkcja pierścieni, dysz i elementów armatury wykorzystuje płytki 100x6x2,5 czy 100x8,5x4 do gwintowania rur i zaworów ze stali nierdzewnej. W hutnictwie płytki z węglika spiekanego pracują jako prowadnice i rolki w ciągach walcowniczych, gdzie ich twardość 1600-1800 HV pozwala wytrzymać kontakt z rozgrzanym wsadem powyżej 600°C. W recyklingu tworzyw płytki N10 rozdrabniają granulat bez ryzyka zatarcia i narostu.

Dostępne wymiary i orientacyjny zakres cen

Przy takiej rozpiętości wymiarów łatwo o błąd. Płytka 100x11,7x2 nie pasuje do gniazda 100x12x2, bo mimo milimetrowej różnicy długości szczelina boczna rozbije mocowanie przy pierwszym uderzeniu. Przed zamówieniem warto zmierzyć starą płytkę suwmiarką i sprawdzić kąt fazki, bo producent noża mógł kiedyś zmienić wymiar w ramach modernizacji maszyny.

Kiedy płytka węglikowa nie ma sensu

Mimo ogromnych zalet węglik spiekany nie jest uniwersalny. Przy obróbce bardzo miękkich materiałów, takich jak czyste aluminium z dużą zawartością krzemu, krawędź szybko się tępi mikropęknięciami i lepiej sprawdza się ceramika lub PCD. Przy materiałach ściernych, jak włókno szklane czy ceramika techniczna, twardość HV powyżej 1800 nie pomaga, bo ścierniwem jest sam materiał obrabiany i bardziej opłaca się narzędzie diamentowe (PCD lub CVD-diament).

Również przy obróbce z bardzo niskimi prędkościami skrawania, poniżej 30 m/min w stali, węglik może się wykruszać, bo za mało ciepła powstaje, by rozgrzać ostrze i uplastycznić materiał. Wtedy rozsądniej wrócić do stali szybkotnącej HSS, która lepiej znosi warunki chłodne. Wreszcie przy bardzo cienkich płytkach (1,5-2 mm) do obróbki przerywanej warto wybrać wariant z fazką ochronną i warstwą PVD, bo surowy węglik po prostu pęknie.

Na co zwrócić uwagę przy zakupie płytek niestandardowych

Jeśli w katalogu brakuje wymiaru potrzebnego w starszej maszynie, wielu producentów wykonuje płytki na zamówienie z granulatu o tym samym składzie chemicznym co produkty katalogowe. Czas realizacji wynosi zwykle 4-8 tygodni, a koszt wzrasta o 60-120% względem cennika, bo cała seria (kilka-kilkanaście sztuk) przechodzi pełen cykl spiekania. Przy zamówieniu warto dostarczyć rysunek techniczny z tolerancją ±0,05 mm i zaznaczoną stroną, która ma być polerowana.

W przypadku nietypowych wymiarów płytek do noży przemysłowych najlepiej wysłać zapytanie z dokładnym rysunkiem i opisem materiału obrabianego. Dobór gatunku i geometrii krawędzi po stronie producenta pozwala uniknąć kosztownych prób na sucho.

Dobór płytki z węglika spiekanego to wypadkowa trzech zmiennych: właściwości materiału obrabianego, warunków pracy maszyny oraz ekonomiki regeneracji. Znajomość normy ISO 513, typowych twardości HV i zakresu cen daje przewagę nad sprzedawcą, który chce upłynnić to, co akurat leży na półce. Każda płytka ma swój konkretny żywot i konkretny koszt jednej krawędzi liczy się właśnie ten drugi wskaźnik, a nie cena nominalna.

Źródła danych: norma ISO 513:2017 (klasyfikacja i zastosowanie węglików spiekanych), normy PN-EN ISO 3685 (skrawalność stali), materiały techniczne producentów gatunków węglika (Sandvik Coromant, Kennametal, Walter, Mitsubishi Materials), katalogi płytek do noży przemysłowych (Leitz, Leuco, TKM), obserwacje z praktyki warsztatowej w obróbce stali, żeliwa, drewna i tworzyw.
