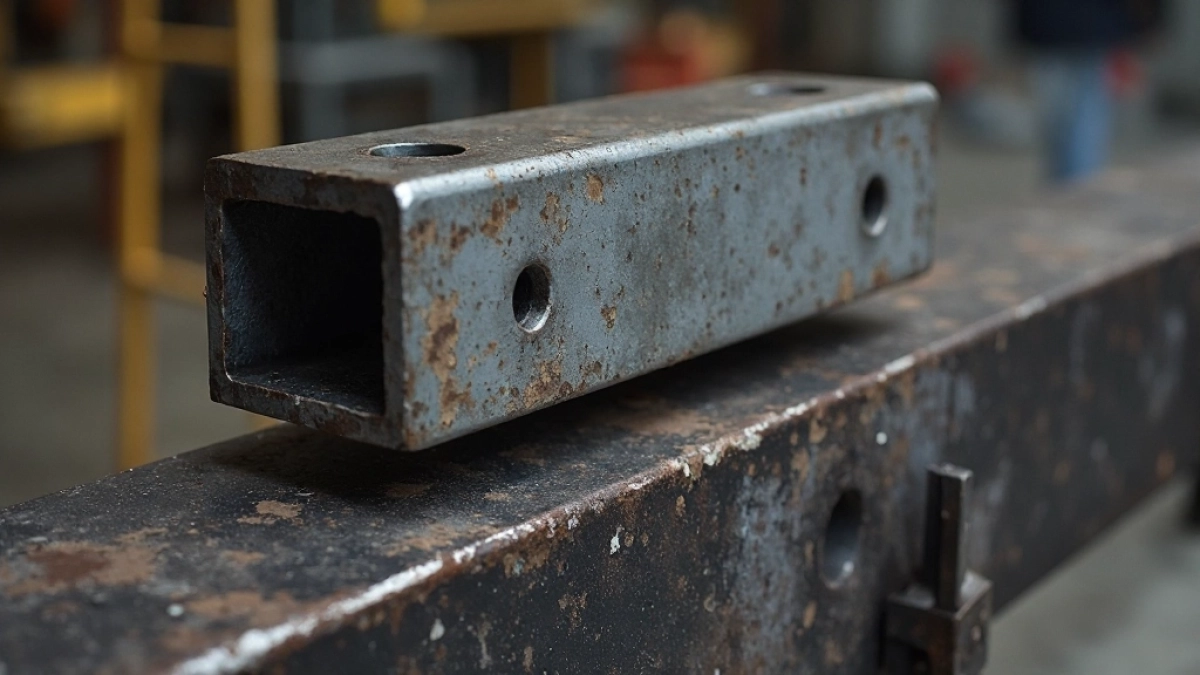

Profil bramowy 80x80x5 – ile waży metr bieżący i jak to wpływa na projekt?

Profil bramowy 80x80x5 waży około 10,4 kg na metr bieżący ta konkretna liczba zwykle pojawia się, gdy trzeba policzyć masę całej bramy wjazdowej, sprawdzić nośność zawiasów albo zaplanować transport. Zanim jednak zaczniesz mnożyć tę wartość przez metry, warto zrozumieć, skąd dokładnie się bierze, co na nią wpływa i dlaczego różni sprzedawcy potrafią podawać wyniki różniące się o pół kilograma. Różnica między powierzchowną tabelką a prawdziwym opanowaniem tematu sprowadza się do kilku detali związanych z grubością ścianki, tolerancją wykonania i sposobem obliczeń.

• Jak czytać oznaczenie profilu bramowego 80x80x5?
• Profil bramowy 80x80x5 do konstrukcji zastosowanie i nośność
• Normy i tolerancje wagi dla profilu bramowego 80x80x5

Jak czytać oznaczenie profilu bramowego 80x80x5?

Zapis 80x80x5 przy profilach zamkniętych i bramowych oznacza trzy wartości wyrażone w milimetrach. Pierwsza cyfra to wymiar zewnętrzny jednego boku kwadratowego przekroju, druga cyfra to wymiar drugiego boku, a trzecia to grubość ścianki. W tym konkretnym przypadku każda krawędź zewnętrzna mierzy 80 mm, a grubość blachy, z której uformowano rurę, wynosi 5 mm.

Grubość ścianki bywa mylona z grubością całego profilu, co prowadzi do kosztownych pomyłek przy doborze zawiasów. Ścianka 5 mm oznacza pięć milimetrów litego metalu, a nie pięć milimetrów powłoki czy warstwy cynku. Im grubsza ścianka, tym większa masa, ale też wyższa sztywność i odporność na skręcanie.

Mnożenie wymiaru zewnętrznego przez cztery i odejmowanie dwóch grubości ścianek daje obwód wewnętrzny profilu. Dla 80x80x5 obwód wewnętrzny wynosi 4 × (80 − 2 × 5) = 280 mm, a więc po odjęciu dwóch grubości z każdej strony. Ten parametr przydaje się przy planowaniu, co zmieści się w środku, na przykład przy wpuszczaniu automatyki czy prowadzeniu przewodów.

Przekrój poprzeczny wyrażony w centymetrach kwadratowych pokazuje, ile stali naprawdę pracuje w konstrukcji. Dla profilu 80x80x5 wynosi on około 13,21 cm², ponieważ obwód zewnętrzny to 320 mm, a po odjęciu powierzchni pustego kwadratu wewnętrznego zostaje właśnie ta wartość. Każdy centymetr kwadratowy przekroju to dodatkowe kilogramy masy i realny zapas nośności.

Warto zapamiętać prostą zależność: im większa grubość ścianki przy tym samym wymiarze zewnętrznym, tym cięższy profil, ale jednocześnie mniejszy przekrój wewnętrzny. Dlatego profile 80x80x3 ważą około 6,5 kg/m, a 80x80x8 przekraczają 16 kg/m. Właściwy dobór sprowadza się do pytania, czy potrzebujesz więcej sztywności, czy więcej przestrzeni wewnątrz.

Przy czytaniu kart technicznych zwracaj uwagę, czy producent podaje masę teoretyczną, czy rzeczywistą z określoną tolerancją. Norma PN-EN 10210 dla profili zamkniętych walcowanych na gorąco dopuszcza odchyłki do ±6% dla ścianek o grubości do 10 mm, co przy 10,4 kg/m oznacza realne wahanie od około 9,8 do 11,0 kg/m. Ta rozbieżność ma znaczenie przy precyzyjnych obliczeniach transportowych.

Profil bramowy 80x80x5 do konstrukcji zastosowanie i nośność

Profil 80x80x5 z powodzeniem sprawdza się jako słup bramowy w bramach wjazdowych o rozpiętości do 4 metrów i wadze skrzydła do 180 kg. Kwadratowy przekrój ułatwia spawanie i montaż zawiasów, a grubość ścianki 5 mm zapewnia wystarczający zapas materiału do nawiercania otworów pod śruby M10 i M12 bez ryzyka przebicia.

Przy bramach przesuwnych ten sam profil pełni funkcję prowadnika i elementu ramy nośnej. Kwadratowa geometria ułatwia połączenia kątowe i pozwala uniknąć problemów z pasowaniem, które zdarzają się przy profilach prostokątnych. Warto jednak pamiętać, że przy intensywnym użytkowaniu bramy przesuwnej powyżej 6 metrów rozpiętości lepiej sięgnąć po profil 100x100x5 lub grubszy.

Nośność słupa bramowego zależy nie tylko od samego profilu, ale też od sposobu osadzenia w fundamencie. Słupek 80x80x5 osadzony na głębokość minimum 80 cm w fundamencie betonowym B25 przenosi obciążenia boczne rzędu 1,2 kN bez odkształceń. Płytsze osadzenie albo zbyt chudy beton potrafi zniweczyć zalety nawet najgrubszego profilu.

Przy balustradach, pergolach i zadaszeniach profil 80x80x5 bywa nadmierny i niepotrzebnie podnosi koszt inwestycji. W takich zastosowaniach wystarczają profile 60x60x3 lub 60x40x3, które ważą odpowiednio 4,5 i 3,8 kg/m, a jednocześnie zachowują estetyczny, kwadratowy wygląd. Używanie cięższego profilu tam, gdzie nie ma takiej potrzeby, to po prostu strata pieniędzy.

W konstrukcjach nośnych budynków, takich jak słupy altan czy elementy wiat, profil 80x80x5 ustępuje miejsca profilom 100x100x5 lub większym. Kwadratowy przekrój 80x80 o przekroju 13,21 cm² przenosi obciążenia pionowe do 35 kN przy smukłości poniżej 100, ale przy większych wysokościach i obciążeniach śniegiem warto sięgnąć po grubsze rozwiązania.

Spawanie profili 80x80x5 wymaga elektrod o średnicy 2,5 do 3,25 mm przy prądzie 80 do 120 A dla spoin pachwinowych. Grubość ścianki 5 mm pozwala na pełne przetopienie bez ryzyka przepalenia, ale wymaga wstępnego podgrzania w temperaturze otoczenia poniżej 5°C, by uniknąć pęknięć zimnych w strefie wpływu ciepła. Ta zasada dotyczy zwłaszcza stali S235 i S355.

Normy i tolerancje wagi dla profilu bramowego 80x80x5

Profile bramowe 80x80x5 najczęściej produkowane są ze stali S235JRH lub S355J2H zgodnie z normą PN-EN 10210 dla profili zamkniętych walcowanych na gorąco. Norma ta precyzyjnie określa tolerancje wymiarowe, w tym dopuszczalną odchyłkę grubości ścianki wynoszącą ±10% wartości nominalnej, co przy 5 mm oznacza realny zakres od 4,5 do 5,5 mm.

Masa profilu 80x80x5 wynosząca 10,4 kg/m wynika z gęstości stali konstrukcyjnej 7850 kg/m³ i pola przekroju poprzecznego. Producent oblicza ją jako iloczyn pola przekroju, gęstości materiału i długości, a następnie podaje z zaokrągleniem do jednego miejsca po przecinku. Drobne różnice między kartami katalogowymi wynikają właśnie z przyjęcia różnych wartości gęstości albo grubości ścianki w obliczeniach.

Tolerancja masy wg PN-EN 10210 wynosi ±6% dla pojedynczego odcinka o długości handlowej. Przy odcinku 6 metrów o masie teoretycznej 62,4 kg realne wahanie wynosi od 58,7 do 66,1 kg. Ta rozbieżność ma znaczenie przy planowaniu transportu, gdzie masa wpływa na dobór lawety i wymagane zezwolenia na przewóz ponadgabarytowy.

Profile ze stali S355J2H ważą tyle samo co profile ze stali S235JRH, mimo różnic w wytrzymałości na rozciąganie. Gęstość obu gatunków jest praktycznie identyczna i wynosi 7850 kg/m³, więc masa profilu zależy wyłącznie od wymiarów geometrycznych, a nie od klasy stali. To ważne rozróżnienie, bo pozwala dobrać materiał pod kątem nośności bez wpływu na masę.

Certyfikaty jakości wystawiane przez producenta powinny zawierać wyniki badań składu chemicznego, właściwości mechanicznych oraz pomiarów geometrii. Numer wytopu pozwala prześledzić historię konkretnej partii stali, co ma znaczenie przy konstrukcjach wymagających odbioru przez nadzór budowlany albo ubezpieczyciela. Bez tego dokumentu trudno egzekwować reklamację w przypadku pęknięć spawalniczych.

Cynkowanie ogniowe dodaje około 4-6% masy w zależności od grubości powłoki. Profil 80x80x5 o długości 6 metrów po cynkowaniu przybiera na masie od 2,5 do 3,7 kg, a sama warstwa cynku ma typowo od 70 do 85 mikrometrów dla środowisk korozyjnych klasy C3. To kolejny powód, by w obliczeniach transportowych uwzględniać etap wykończenia profilu.

Praktyczna checklista przed zamówieniem

Przed złożeniem zamówienia na profil bramowy 80x80x5 warto zweryfikować pięć kluczowych elementów. Pierwszy to dokładna długość całkowita konstrukcji z uwzględnieniem zapasu na spawanie i ewentualne korekty montażowe. Drugi to gatunek stali, który wpływa na cenę i nośność, ale nie na masę.

• Wymiar zewnętrzny 80x80 mm potwierdzony suwmiarką
• Grubość ścianki 5 mm zmierzona ultradźwiękami lub suwmiarką
• Gatunek stali S235JRH lub S355J2H wpisany w certyfikacie
• Długość handlowa 6 m lub cięcie na wymiar z tolerancją ±5 mm
• Powłoka antykorozyjna: cynkowanie ogniowe, malowanie podkładowe lub surowy

Ostatni element to kwestia transportu, bo przy większych zamówieniach masa zaczyna wpływać na dobór pojazdu. Ciężarówka o ładowności 3,5 tony zabierze około 336 metrów bieżących profilu 80x80x5, czyli 56 sztuk odcinków sześciometrowych. To wartość orientacyjna, ale pokazuje skalę logistyki nawet przy niewielkiej inwestycji.

Porównanie mas popularnych profili bramowych

Wartość 10,4 kg/m dla profilu 80x80x5 plasuje ten profil w środku stawki pod względem masy. Nie jest to ani najlżejsze, ani najcięższe rozwiązanie, ale oferuje dobry kompromis między sztywnością a kosztem materiału. Dla porównania, profil 80x80x3 waży o 37% mniej, ale jego sztywność spada o ponad 60%, co przekłada się na realne ograniczenia w zastosowaniu.

Wpływ masy na projekt i budżet

Masa profilu przekłada się wprost na koszt transportu, czas montażu i obciążenie fundamentów. Skrzydło bramy o wymiarach 2x2 metry wykonane z profilu 80x80x5 waży około 83 kg samej ramy, do czego trzeba doliczyć masę wypełnienia, zawiasów i automatyki. Łączna masa gotowej bramy waha się zwykle od 120 do 180 kg, co wymaga solidnych zawiasów i precyzyjnego montażu.

Fundament pod słupek bramowy musi przenieść nie tylko masę statyczną, ale też siły dynamiczne od wiatru i ruchu skrzydła. Dla profilu 80x80x5 zalecany fundament to stopa betonowa o wymiarach minimum 40x40x80 cm zbrojona prętami fi 12 mm. W gruntach słabonośnych warto powiększyć stopę do 50x50x100 cm, by zniwelować ryzyko przechyłu w kolejnych latach eksploatacji.

Przy większych bramach przesuwnych masa profili rośnie lawinowo, bo dochodzą prowadnice, słupki napędowe i przeciwwagi. Kompletna konstrukcja bramy przesuwnej o świetle 4 metrów potrafi ważyć 350-500 kg, z czego sama rama nośna z profilu 80x80x5 stanowi około 40-50% tej wartości. To powód, by przy takich bramach rozważyć profile 100x100x5 lub konstrukcje kratownicowe.

Z punktu widzenia inżynierii profil 80x80x5 spełnia wymagania większości prywatnych inwestycji, gdzie brama nie przekracza 4 metrów światła wjazdu i nie jest intensywnie eksploatowana komercyjnie. Przy bramach przemysłowych, gdzie cykle otwarć przekraczają 50 dziennie, warto sięgnąć po profile o większej grubości ścianki lub stal S355 o wyższej granicy plastyczności.

Dokładna wartość 10,4 kg na metr bieżący profilu bramowego 80x80x5 pozostaje stała niezależnie od dostawcy, o ile spełnione są warunki normy PN-EN 10210 i grubość ścianki rzeczywiście wynosi 5 mm. Wartość ta jest wystarczająco precyzyjna do celów projektowych, kosztorysowych i transportowych, a odchylenia w ramach tolerancji normatywnej nie wpływają znacząco na wynik końcowy obliczeń.
