Profil schodowy narożny – kompletne wykończenie krawędzi schodów wentylowanych

Stalowe lub betonowe schody, na których leżą płyty gresowe 20 mm na podkładkach dystansowych, potrzebują jednego elementu, żeby przetrwać polską zimę. Tym elementem jest profil schodowy narożny, czyli kształtka aluminiowa zamykająca krawędź stopnia w narożniku 90°. Bez niego woda wnika pod płytę, mróz rozpycha spoinę i po dwóch sezonach widać rdzę na wsporniku. Poniżej komplet informacji, których próżno szukać w jednym miejscu u konkurencji: budowa, parametry, dobór do konkretnej płyty, kolejność montażu, błędy, które kosztują gwarancję, oraz jasna ścieżka zakupowa.

• Budowa narożnika zewnętrznego SW 90° MAXI i całego systemu
• Parametry techniczne narożnika: aluminium, kolory RAL, wymiary 36×36 cm
• Montaż profilu narożnego krok po kroku na schodach wentylowanych
• Najczęstsze błędy przy montażu narożnika schodowego SW
• Kiedy wybrać profil SW, a kiedy system SZ10/V na kleju
• Checklist przed zakupem i wzór na liczbę profili

Budowa narożnika zewnętrznego SW 90° MAXI i całego systemu

Narożnik zewnętrzny SW 90° MAXI to element systemu Renoplast przeznaczonego do schodów wentylowanych, czyli takich, w których płyta nie jest przyklejona do podłoża, lecz spoczywa na regulowanych wspornikach (SMART lub RENOPAD PRO). Taka geometria pozwala wodzie deszczowej spływać swobodnie pod stopień i odparowywać, zamiast stać w kałużach i niszczyć hydroizolację.

W skład kompletnego systemu wchodzi sześć elementów, z których każdy pełni odrębną funkcję nośną lub wykończeniową:

• Profil prosty SW o długości 2 m, aluminium AW 6060, lakier proszkowy poliestrowy 60 µm.
• Narożnik zewnętrzny SW 90° MAXI 36 × 36 cm, łączący dwa profile proste pod kątem prostym.
• Klips schodowy dolny do podstopnicy grubości 2 cm, maskujący czoło płyty.
• Klips schodowy dolny ukryty z surowego aluminium, montowany od spodu, niewidoczny od frontu.
• Klips schodowy górny SWG, spinający profil schodowy z tarasem na tej samej wysokości.
• Zaślepki boczne zamykające końce profili przy ścianie lub krawędzi swobodnej.

Każdy z tych elementów współpracuje z membraną EPDM Rollgum, klejem KS137 i masą uszczelniającą KS96. Bez tego trójelementu uszczelnienie krawędzi nie spełnia wymagań PN-EN 13893 dotyczących antypoślizgowości nawierzchni zewnętrznych.

Parametry techniczne narożnika: aluminium, kolory RAL, wymiary 36×36 cm

Narożnik SW 90° MAXI produkuje się z aluminium AW 6060, czyli stopu o wytrzymałości na rozciąganie 215 MPa i granicy plastyczności 160 MPa. Wystarcza to, żeby przenieść obciążenia użytkowe do 5 kN/m², jakie przewiduje Eurocode 1 (PN-EN 1991-1-1) dla schodów zewnętrznych w budynkach mieszkalnych. Aluminium przechodzi chromowanie żółte, które zwiększa przyczepność powłoki lakierniczej do podłoża metalowego, a następnie lakierowanie proszkowe poliestrowe w warstwie 60 µm.

Wymiary 36 × 36 cm dobrano tak, żeby zmieścić standardową płytę stopnicową o szerokości do 30 cm z 3-centymetrowym nawisem krawędzi. Długość odcinka prostego profilu wynosi 2 m, co odpowiada typowej szerokości biegu schodowego w domach jednorodzinnych. Ciężar narożnika to około 0,38 kg, a metra bieżącego profilu prostego około 0,45 kg, więc transport nie wymaga specjalistycznego sprzętu.

Paleta kolorów obejmuje trzy standardowe odcienie z próbnika RAL:

Kolory niestandardowe z palety RAL realizuje się w terminie do 20 dni roboczych. Każdy profil oznaczony jest znakiem CE, a producent udziela 5-letniej gwarancji na powłokę lakierniczą i szczelność połączeń. W komplecie z profilem prostym dostarcza się 4 kołki montażowe ze stali nierdzewnej A2, odporne na korozję w środowisku C3 wg PN-EN ISO 12944.

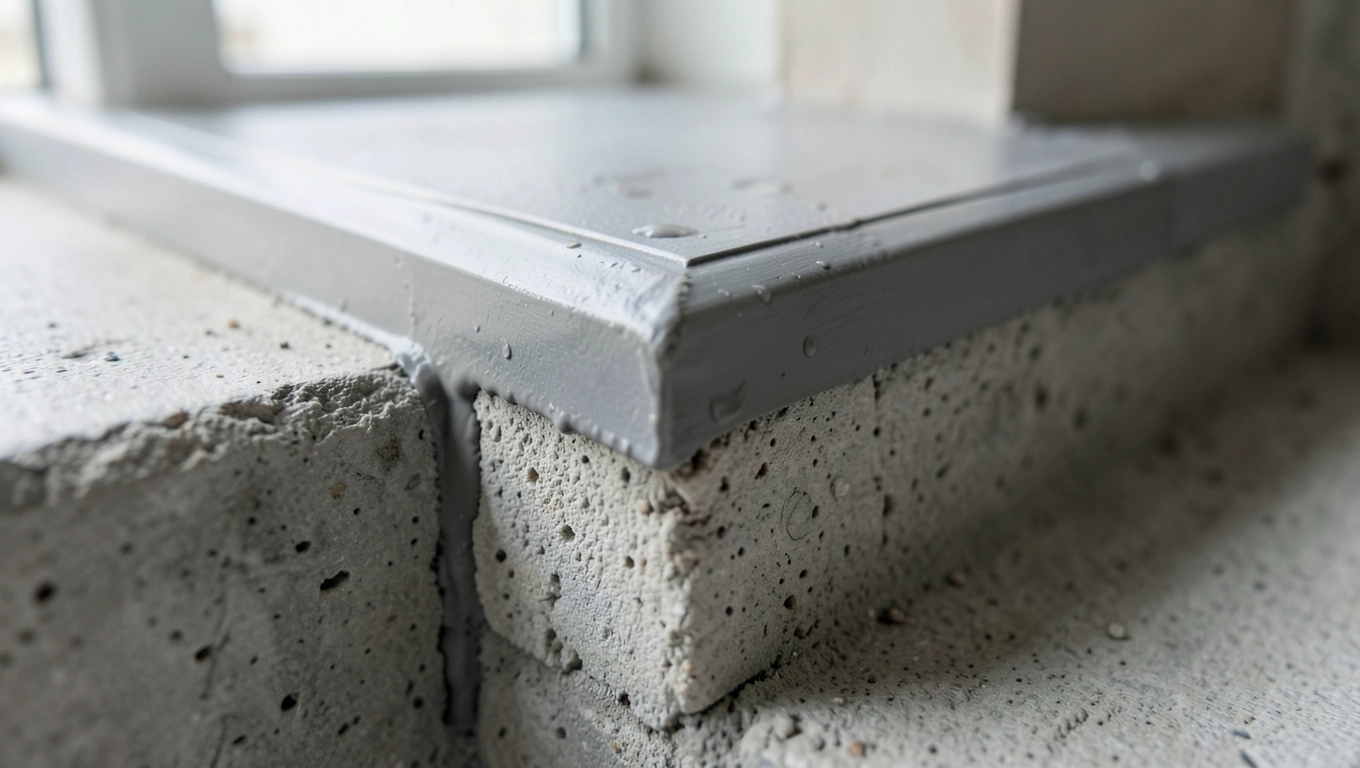

Montaż profilu narożnego krok po kroku na schodach wentylowanych

Prawidłowy montaż zaczyna się od sprawdzenia spadku podłoża, który musi wynosić 1,5-2% w kierunku od budynku. Taki spadek zapewnia, że woda spłynie z powierzchni stopnia szybciej, niż zdąży wsiąknąć w spoinę. Bez spadku każda większa ulewa zostawia zastoinę, która zamarza przy pierwszym mrozie.

Drugim krokiem jest wykonanie obniżenia 3 mm × 80 mm wzdłuż krawędzi stopnia. To celowe zagłębienie, w które wchodzi stopa profilu. Obniżenie rozkłada obciążenie punktowe na całą długość krawędzi i zapobiega klawiszowaniu przy chodzeniu. Wycinasz je szlifierką kątową z tarczą diamentową, a następnie czyścisz pył sprężonym powietrzem.

Przed przyklejeniem profilu narożnego rozplanuj dylatacje. Między odcinkami prostymi zostaw 2 mm, a przy styku ze ścianą 5 mm. Te szczeliny kompensują rozszerzalność termiczną aluminium, która przy 30-stopniowej różnicy temperatur między latem a zimą sięga 0,6 mm na metr bieżący. Cięcie profili wykonuj piłką ręczną z drobnym zębem albo piłką tarczową z tarczą do aluminium. Szlifierka kątowa przegrzewa lakier proszkowy do temperatury powyżej 200°C, w której powłoka pęka i traci przyczepność. Po cięciu zawsze zagruntuj krawędź lakierem zaprawowym z zestawu naprawczego.

Mocowanie płyty stopnicowej różni się od schodów na kleju. Gres 20 mm podcinasz od spodu na głębokość 3 mm i szerokość 15 mm, żeby płyta weszła w profil jak w prowadnicę. Pod płytą umieszczasz wsporniki SMART co 30-40 cm, a sam stopień opiera się dodatkowo na klipsie dolnym przy podstopnicy. Klips górny SWG łączy krawędź schodu z posadzką tarasu, gdy obie powierzchnie leżą na tym samym poziomie.

Najczęstsze błędy przy montażu narożnika schodowego SW

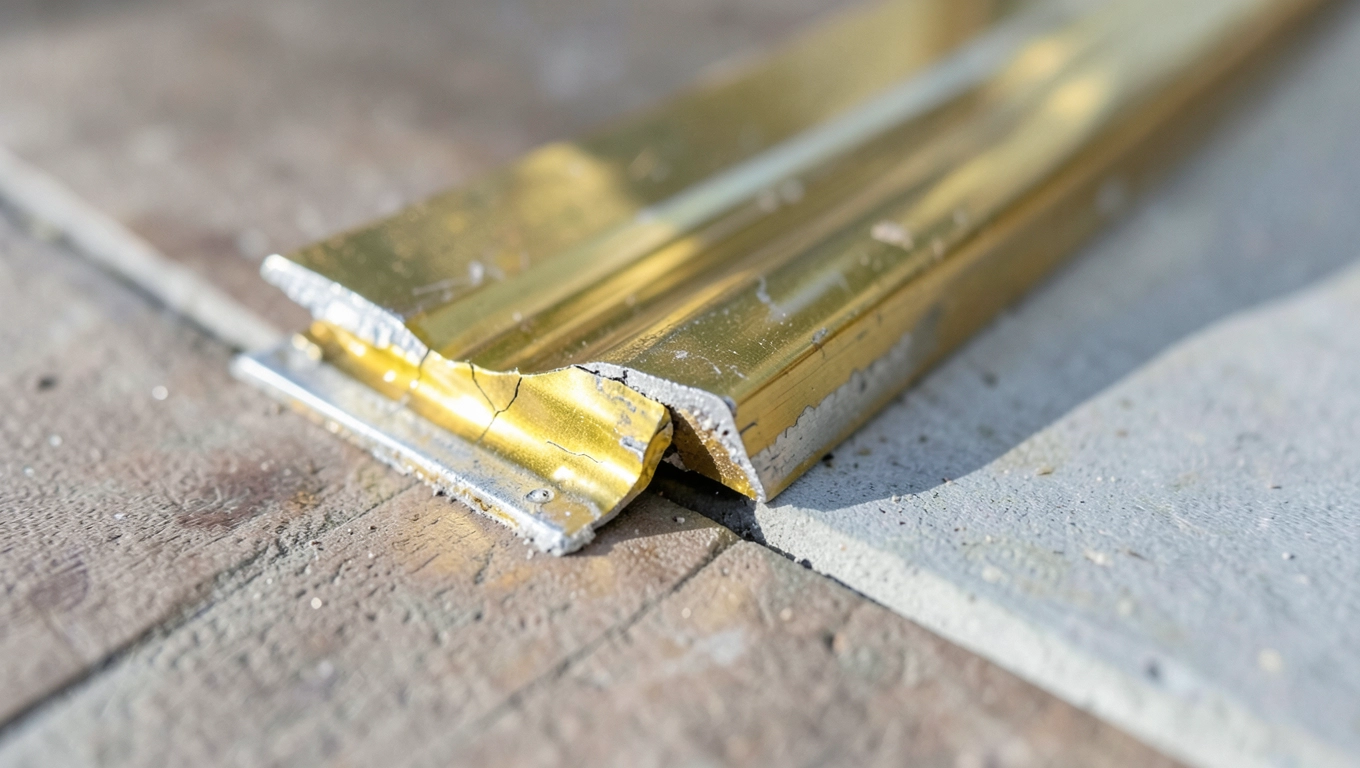

Cięcie szlifierką kątową. Tarcza rozgrzewa aluminium do temperatury, w której chromowanie żółte odparowuje, a lakier proszkowy pęka na krawędzi. Po 6 miesiącach od montażu w tym miejscu pojawia się biały nalot tlenku glinu, który rozsadza powłokę i odsłania goły metal. Wpisujesz wtedy reklamację, a ekspertyza wykazuje uszkodzenie mechaniczne. Gwarancja nie obejmuia cięcia szlifierką.

Brak obniżenia 3 × 80 mm wzdłuż krawędzi to drugi najczęstszy grzech wykonawców. Profil opiera się wtedy na nierównym podłożu, a obciążenie skupia się w dwóch punktach zamiast rozkładać się na całą stopę. Po kilku tygodniach użytkowania widać mikropęknięcia w spoinie między profilem a płytą, a woda kapilarnie wciąga wilgoć pod hydroizolację.

Pomijanie spadku 1,5-2% kończy się zastoinami wody przy krawędzi schodu. Mróz zamienia kałużę w lodową soczewkę, która wyciska profil z obniżenia i unosi płytę o 2-3 mm. Powtarzane co zimę, prowadzi do trwałego odspojenia profilu od podłoża.

Kolejna pułapka to stosowanie łączników i odbojników z serii K (K10, K20) w połączeniu z profilem SW. System wentylowany nie używa tych elementów, bo nie ma potrzeby maskowania czoła płyty żywicą. Kiedy widzisz na budowie K-łącznik przyklejony do SW, oznacza to, że wykonawca pomylił system albo improwizował. Taki montaż trzeba rozebrać i wykonać ponownie zgodnie z kartą techniczną.

Kiedy wybrać profil SW, a kiedy system SZ10/V na kleju

Profil schodowy narożny z systemu SW sprawdza się wszędzie tam, gdzie płyta ma 20 mm grubości, a podłoże pozwala ułożyć wsporniki regulowane. To rozwiązanie na schody zewnętrzne z tarasem na gruncie, schody na podjeździe, schody do ogrodu zimowego. Koszt materiału na jeden stopień o wymiarach 100 × 30 cm to orientacyjnie 180-220 PLN wraz z narożnikiem, klipsami i kołkami.

System SZ10/V (na kleju żywicznym) wybierz, gdy masz do czynienia z płytami cienkowarstwowymi 10 mm, schodami wewnętrznymi lub renowacjami, gdzie nie da się podnieść poziomu posadzki o 20 mm. Cena materiału na stopień to około 130-160 PLN, ale wymaga idealnie równego podłoża i precyzji w nakładaniu żywicy, której brak oznacza pękanie przy pierwszym cyklu mróz-odwilż.

Nie stosuj systemu SW na schodach wewnętrznych, w budynkach z ogrzewaniem podłogowym przy płycie 20 mm (mostek termiczny), ani tam, gdzie płyta musi być przyklejona do podłoża z przyczyn konstrukcyjnych. Nie stosuj też SZ10/V na schodach zewnętrznych narażonych na bezpośrednie zalewanie wodą deszczową.

Checklist przed zakupem i wzór na liczbę profili

Przed złożeniem zamówienia zweryfikuj pięć rzeczy:

• Grubość płyty wynosi 20 mm i pasuje do wysokości profilu.
• Spadek podłoża 1,5-2% da się wykonać bez podnoszenia poziomu progu drzwiowego.
• Masz membranę EPDM Rollgum i klej KS137 do uszczelnienia styku profil-taras.
• Narożniki mają kąt dokładnie 90°, a nie 88° lub 92°, bo profile SW nie tolerują rozbieżności większych niż 1°.
• Dobrane klipsy pasują do grubości podstopnicy (najczęściej 2 cm).

Liczbę profili prostych licz ze wzoru: szerokość biegu × liczba biegów + 10% zapasu na cięcie. Dla schodów o szerokości 1,2 m i dziesięciu stopniach potrzebujesz 12 m profili, czyli 6 sztuk 2-metrowych, plus 2 narożniki 90° MAXI. Do tego 10 klipsów dolnych do podstopnicy i 2 klipsy górne SWG na styku z tarasem.

Źródła danych technicznych i norm: PN-EN 1991-1-1 (Eurocode 1, obciążenia użytkowe), PN-EN 13893 (antypoślizgowość), PN-EN ISO 12944 (klasyfikacja korozyjności), karty techniczne systemu schodowego SW (renoplast.com.pl).

Jeśli potrzebujesz doboru profilu do konkretnych wymiarów schodów i liczby narożników, przygotuj rysunek z widokiem z góry i przekrojem poprzecznym jednego stopnia. Bezpłatna konsultacja techniczna obejmuje sprawdzenie grubości płyty, kąta narożnika, kompatybilności z membraną i wycenę materiału z dostawą.
