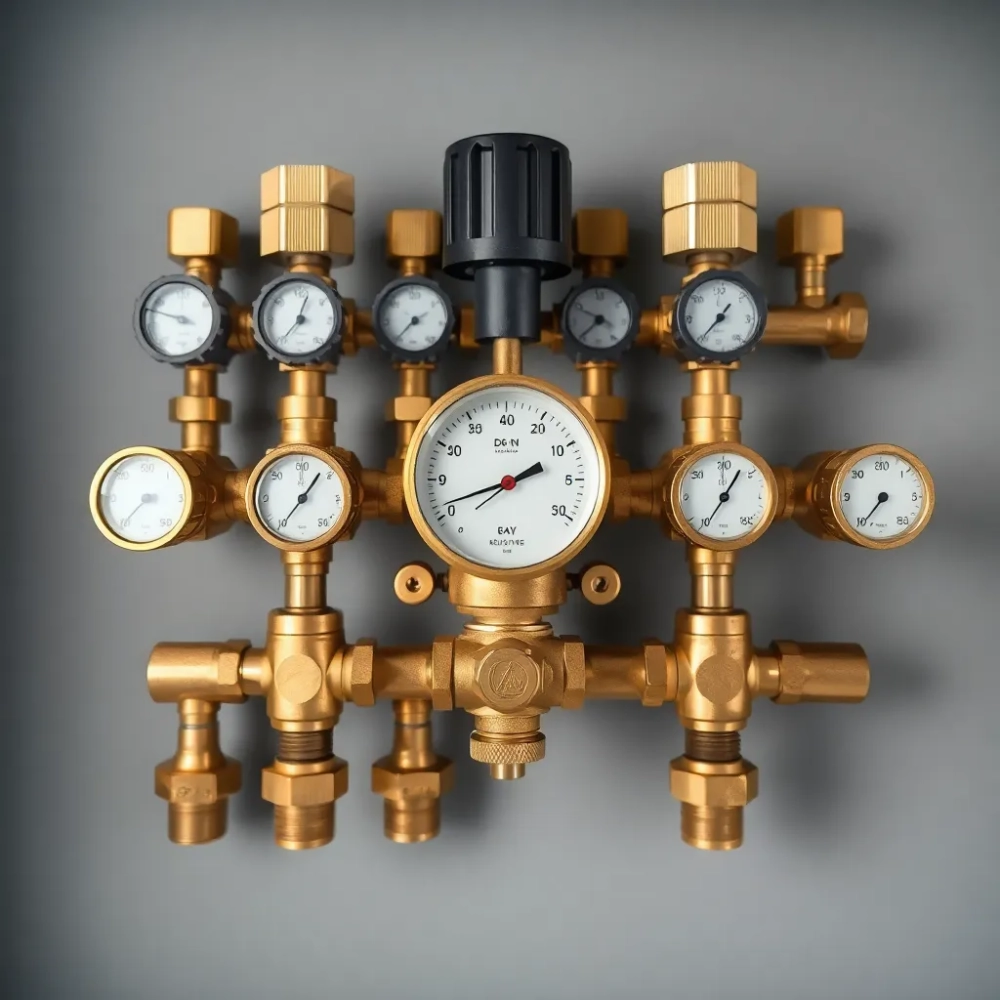

Rozdzielacz do podłogówki 14 sekcji – jakie wymiary naprawdę pasują do Twojego domu

Dwanaście obwodów podłogówki nagle okazało się za mało, a dwanaście sekcji w rozdzielaczu nie domyka projektu tak zaczyna się problem, który prowadzi Cię prosto do wariantu czternastosekcyjnego. W tym tekście dostajesz komplet wymiarów, sens techniczny każdego parametru i kontekst montażowy, którego próżno szukać w suchych kartach produktowych. Każda cyfra poniżej odpowiada realnemu elementowi instalacji, nie marketingowej obietnicy.

• Rozstaw belek 235 mm a szerokość szafki rozdzielaczowej
• Belka rozdzielacza 14 obwodów z rotametrem parametry mosiężnego zestawu
• Rozdzielacz mosiężny 1 cal 14 sekcji dobór liczby obwodów do metrażu domu
• Montaż krok po kroku od szafki do próby ciśnieniowej
• Regulacja rotametrów i kompatybilna automatyka
• Najczęstsze błędy montażowe czego unikać
• Dobór przed zakupem checklista inwestora

Rozstaw belek 235 mm a szerokość szafki rozdzielaczowej

Rozstaw między belką zasilającą a powrotną wynosi 235 mm, co oznacza, że obie belki muszą zmieścić się w jednej szafce z zachowaniem luzu serwisowego po bokach. Szafka o szerokości wewnętrznej 800 mm przyjmie taki rozdzielacz bez problemu, ale wariant 700 mm wymaga już przesunięcia belek lub wymiany obudowy.

Głębokość szafki rozdzielaczowej ma znaczenie drugorzędne, jeśli nie montujesz siłowników termoelektrycznych z dużymi głowicami. Standardowe siłowniki M30x1,5 zwiększają zabudowę o około 40-60 mm ponad oś zaworu, więc przy 14 sekcjach zostaje po 50 mm na każdy siłownik.

Montaż ścienny odbywa się najczęściej na uchwytach typu konsolowego rozstawionych co 250-300 mm, co zabezpiecza belki przed ugięciem pod ciężarem mosiądzu. Całość z wodą i rotametrami waży około 11-13 kg, więc pojedyncza konsola w środku zakresu to za mało potrzebujesz minimum dwóch.

Wysokość szafki wpływa na ergonomię odpowietrzania i spuszczania wody jeśli rozdzielacz siedzi powyżej 1,4 m od posadzki, ręczne odpowietrzniki obsłużysz bez drabiny, ale spust grzybkowy będzie wymagał wężyka lub pojemnika. Norma PN-EN 1264 nie reguluje tej wysokości, lecz praktyka instalatorska zaleca strefę 0,8-1,2 m od podłogi.

Wymiar krytyczny: 750 mm szerokości całkowitej belek z uwzględnieniem korków bocznych to wartość, którą sprawdzasz w pierwszej kolejności, zanim otworzysz szafkę.

Belka rozdzielacza 14 obwodów z rotametrem parametry mosiężnego zestawu

Mosiężna belka zasilająca i powrotna stanowią serce zestawu obie wykonane z mosiądzu CW617N, który wytrzymuje temperaturę roboczą do 110°C i ciśnienie 6 bar bez odkształceń. Waga pojedynczej belki z osprzętem oscyluje wokół 4,5-5 kg, co przekłada się na solidność montażu i odporność na wibracje hydrauliczne.

Rozstaw poszczególnych sekcji na belce wynosi 50 mm między osiami przyłączy, a ich średnica to standardowe 3/4" eurokonus do rur PEX/ALUPEX 16×2. Każda sekcja daje jeden niezależny obwód grzewczy o długości 60-110 m, co przekłada się na realną powierzchnię 10-20 m² przy rozstawie rur 15-20 cm.

Rotametr 0-5 l/min na belce powrotnej to nie ozdoba to narzędzie regulacji hydraulicznej, bez którego instalacja zawsze pracuje nierówno. Pływak w przezroczystej rurce pokazuje aktualny przepływ wody w danym obwodzie i pozwala ustawić identyczne natężenie przepływu we wszystkich pętlach, eliminując problem „krótkich" i „długich" obiegów.

Wkładki zaworowe M30x1,5 na belce zasilającej przyjmują zarówno głowice termostatyczne, jak i siłowniki termoelektryczne sterowane regulatorem pokojowym. Ten standard gwintu jest kompatybilny z dziewięcioma na dziesięć marek automatyki dostępnych na polskim rynku, więc nie utkniesz z zamkniętym ekosystemiem.

Odpowietrzniki ręczne na obu końcach belek umożliwiają ręczne usunięcie poduszek powietrznych po napełnieniu instalacji brzmi archaicznie, ale w praktyce działa pewniej niż automat w pierwszych tygodniach eksploatacji, gdy woda jeszcze się odpowietrza.

Rozdzielacz mosiężny 1 cal 14 sekcji dobór liczby obwodów do metrażu domu

Czternaście sekcji to górna granica rozsądku dla domu jednorodzinnego o powierzchni 150-220 m², jeśli projektujesz pętle o długości 80-100 m. Każda sekcja odpowiada jednemu obwodowi, więc czternaście daje tyle samo niezależnie sterowanych stref grzewczych.

Dom 180 m² z układem pętlicowym wymaga zwykle 10-14 obwodów, zależnie od kształtu rzutu i rozmieszczenia stref dziennych. Jeśli salon, kuchnia i trzy sypialnie mają osobne termostaty, dochodzisz do dwunastu pętli bez trudu, a łazienki i korytarze dobijają czternastą.

Mieszkanie 90-120 m² w bloku z osobnym sterowaniem pokojowym obsłuży wariant 8-sekcyjny, ale jeśli w lokalu masz cztery łazienki i duży taras, dwanaście sekcji nie wystarczy. Czternaście sekcji daje wtedy zapas na przyszłą rozbudowę dopuszczenie jednej pętli na kilka pomieszczeń bez rezygnacji z niezależności.

Biuro 200 m² podzielone na osiem biur indywidualnych, salę konferencyjną i serwerownię wymaga przynajmniej dziesięciu obwodów serwerownia potrzebuje własnej pętli z chłodzeniem pasywnym przez posadzkę. Czternaście sekcji zostawia cztery wolne przyłącza na rezerwę lub dodatkowe strefy po przebudowie najemcy.

Reguła projektowa: dziel powierzchnię przez 12-15 m² na obwód, a otrzymasz minimalną liczbę sekcji z marginesem 10%. Mniej niż 10 m² na obwód grozi zbyt krótkimi pętlami i turbulentnym przepływem, więcej niż 20 m² jedną pętlą powoduje nierównomierny rozkład temperatury na powierzchni.

Kiedy 14 sekcji to za dużo

Mieszkanie poniżej 80 m² z trzema strefami grzewczymi obsłuży 6-sekcyjny rozdzielacz z rotametrami, a czternastosekcyjny wariant zajmie pół ściany w przedpokoju. Puste sekcje zakorkowane od strony instalacji nie grzeją, ale zajmują miejsce i utrudniają dostęp do obsługi.

Montaż krok po kroku od szafki do próby ciśnieniowej

Montaż rozdzielacza 14-sekcyjnego zajmuje jednemu instalatorowi 3-4 godziny, jeśli szafka jest już na miejscu i obwody podłogowe wyprowadzone w pobliżu. Pośpiech w tej fazie kosztuje nierównomierną pracę pętli przez kolejne lata.

Krok 1 przygotowanie szafki: szafka rozdzielaczowa o szerokości wewnętrznej minimum 800 mm i głębokości 120-150 mm zapewni dostęp do głowic od frontu. Otwór w ścianie wycięty na wysokości 0,9-1,1 m od posadzki eliminuje konieczność kucania przy odpowietrzaniu.

Krok 2 mocowanie uchwytów: konsolę dolną i górną rozmieszczasz co 300 mm wzdłuż długości belek, żeby mosiądz nie uginał się pod własnym ciężarem. Kołki rozporowe Ø10 mm w ścianie murowanej utrzymają 15 kg bez trudu, w karton-gipsie potrzebujesz kołków motylkowych lub mocowania do profili.

Krok 3 poziomowanie belek: poziomica 600 mm na każdej belce osobno, korekta podkładkami pod uchwytami. Belka zasilająca i powrotna muszą leżeć w jednej płaszczyźnie pionowej, bo rotametry działają poprawnie tylko przy pionowej pozycji pływaka.

Krok 4 podłączenie obwodów: rury PEX 16×2 wchodzą w eurokonus zaciśnięte pierścieniem zaciskowym klucz dynamometryczny ustawiony na 30 Nm daje pewność szczelności. Każda rura oznaczona markerem z numerem obwodu, żebyś wiedział, która pętla idzie do którego pomieszczenia.

Krok 5 zawory odcinające: zawory kulowe 1" na wejściu i wyjściu rozdzielacza pozwalają odciąć całą instalację bez spuszczania wody z kotła. Wariant kątowy oszczędza miejsce w szafce, ale wymaga większego łuku przy podejściu rur zasilających.

Krok 6 odpowietrznik automatyczny: na najwyższym punkcie instalacji, najczęściej na pionie zasilającym nad rozdzielaczem. Odpowietrznik z zaworem pływakowym usuwa mikropęcherzyki powietrza, które ręczny odpowietrznik na belce przepuści.

Krok 7 próba ciśnieniowa: napełnienie instalacji wodą do ciśnienia 6 bar (1,5× ciśnienia roboczego) przez 30 minut bez spadku na manometrze potwierdza szczelność. Norma PN-EN 1264-4 wymaga badania szczelności przed zatarciem posadzki, bo późniejszy wyciek oznacza kucie wylewki.

Regulacja rotametrów i kompatybilna automatyka

Regulacja rotametrów polega na ustawieniu jednakowego przepływu we wszystkich obwodach na podstawie projektu instalacji wartości nominalne podane są w litrach na minutę dla każdej pętli. Pływak w rurce rotametru pokazuje chwilowy przepływ, a śrubunek regulacyjny pozwala go zmieniać w zakresie 0-5 l/min.

Obwód krótszy (60 m rury) dostaje zwykle 2,0 l/min, obwód dłuższy (100 m) 3,5 l/min, ale konkretne wartości wynikają z obliczeń hydraulicznych, nie z intuicji. Bez projektu regulacja rotametrów jest zgadywaniem, a różnica 0,5 l/min między obwodami przekłada się na 2°C różnicy temperatury podłogi.

Siłowniki termoelektryczne M30x1,5 montowane na wkładkach belki zasilającej zamykają obieg, gdy temperatura w pokoju osiąga zadaną wartość czas otwarcia 2-3 minuty, pobór mocy 1-2 W. Współpracują z regulatorem pokojowym przewodowym lub bezprzewodowym, najczęściej napięciem 230 V lub 24 V.

Termostaty pokojowe w każdej strefie przekazują sygnał do listwy sterującej, która otwiera odpowiednie siłowniki. Jeden regulator obsługuje zwykle 4-8 stref, więc w domu z czternastoma pętlami potrzebujesz dwóch listew lub jednej rozszerzonej.

Najczęstsze błędy montażowe czego unikać

Zbyt ciasna szafka rozdzielaczowa to wina pominięcia wymiarowania na etapie projektowania wnętrza 14-sekcyjny rozdzielacz z siłownikami potrzebuje minimum 800×150 mm przestrzeni wewnętrznej. Wymuszony montaż w mniejszej obudowie kończy się brakiem dostępu do rotametrów i koniecznością demontażu przy każdej regulacji.

Brak zaworów odcinających przed rozdzielaczem to klasyka oszczędzania na etapie wykończenia każda awaria pojedynczej pętli wymaga spuszczania całej instalacji. Para zaworów kulowych 1" za 119 zł chroni przed tą sytuacją.

Pominięcie odpowietrznika automatycznego na pionie zasilającym skutkuje powietrzem w najwyższych punktach instalacji i hałaśliwą pracą. Ręczne odpowietrzanie co tydzień przez pierwsze dwa miesiące to irytująca rutyna, której łatwo uniknąć elementem za 75 zł.

Żle wyregulowane rotametry wszystkie ustawione na maksimum to gwarantowany nierówny rozkład ciepła. Obwód najkrótszy dostaje za dużo wody, obwód najdłuższy za mało, a kocioł pracuje na wyższej temperaturze zasilania, niż potrzeba.

Mieszanie średnic rur w jednej pętli fragment PEX 16, fragment PEX 20 to błąd hydraulika, który zaburza obliczenia hydrauliczne. Każdy obwód powinien mieć jedną średnicę na całej długości, bez redukcji w środku pętli.

Dobór przed zakupem checklista inwestora

Zanim klikniesz „zamawiam", sprawdź pięć rzeczy, które decydują o tym, czy rozdzielacz w ogóle trafi na Twoją ścianę. Pominięcie któregokolwiek punktu oznacza albo zwrot, albo przeróbkę instalacji.

• Zmierzona powierzchnia ogrzewana suma metraży pomieszczeń z podłogówką, nie całego domu.
• Liczba obwodów podłogówki wynika z projektu, zwykle 12-18 dla domu 180 m².
• Wymiary szafki rozdzielaczowej wewnętrzne, nie zewnętrzne, z uwzględnieniem głębokości na siłowniki.
• Dostępność zasilania 1" jeśli kocioł ma wyjście 3/4", dokup redukcję 1"×3/4" przed rozdzielaczem.
• Planowany montaż siłowników jeśli tak, sprawdź zapas miejsca 60 mm nad każdą wkładką.

Dom 150-250 m² z kotłownią w wydzielonym pomieszczeniu technicznym najczęściej mieści się w 14 sekcjach bez kompromisów. Mniejszy metraż 8 lub 12 sekcji. Większy 16 lub dwa rozdzielacze po 12 sekcji, co daje większą elastyczność regulacyjną niż jeden 24-sekcyjny kolos.

Rozdzielacz mosiężny 14 sekcji o rozstawie belek 235 mm i szerokości 750 mm pasuje do domu 150-220 m² z kilkunastoma niezależnymi strefami grzewczymi. Sprawdź wymiary szafki, zaplanuj liczbę obwodów według metrażu i nie zapomnij o zaworach odcinających oraz odpowietrznika automatycznym trzech elementach, które decydują o bezproblemowej eksploatacji przez następne 20 lat.

Źródła danych: PN-EN 1264 (wodne ogrzewanie podłogowe), PN-92/M-75010 (kształtki mosiężne), dokumentacja producenta mosiądzu CW617N. Dane aktualne na styczeń 2026.
