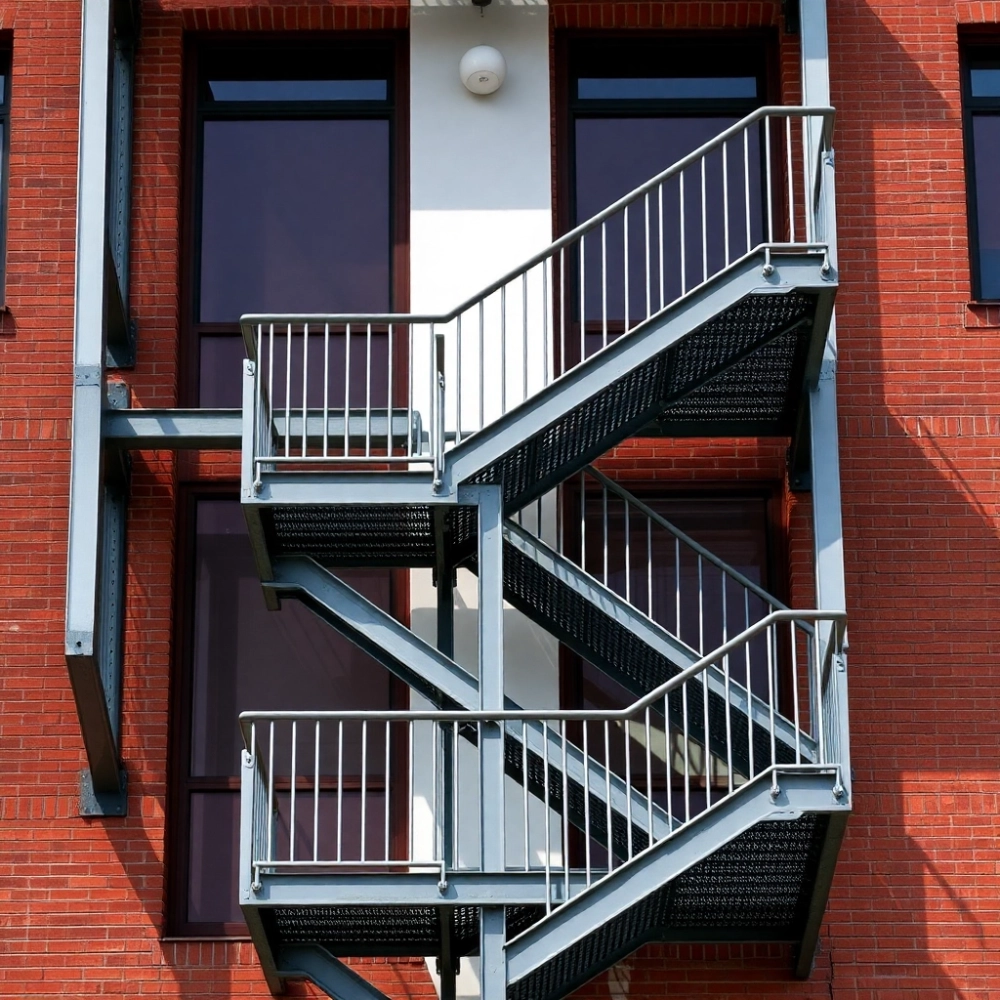

Schody przeciwpożarowe zewnętrzne – przepisy, które musisz znać

Trzy piętra, gęsty dym, dwadzieścia osób na klatce schodowej, a schody ewakuacyjne na zewnątrz budynku mają zbyt wąski bieg albo stopnie pokryte lodem w styczniu. W takim scenariuszu nie ma miejsca na dyskusję o normach jest tylko pytanie, czy konstrukcja spełnia przepisy i czy inwestor uniknie odpowiedzialności karnej. Wymagania dotyczące schodów przeciwpożarowych zewnętrznych wynikają z kilku aktów prawnych naraz, a ich błędna interpretacja kosztuje nie tylko utracony odbiór budynku, ale też życie ludzi podczas realnego pożaru.

• Klasa odporności ogniowej schodów stalowych
• Wymiary i nachylenie schodów ewakuacyjnych
• Antypoślizgowe wykończenie i oznakowanie dróg ewakuacji
• Konstrukcja stalowa i klasy wykonania
• Ochrona antykorozyjna i konserwacja
• Procedura wyboru i współpracy z producentem
• Konsekwencje braku zgodności z przepisami

Klasa odporności ogniowej schodów stalowych

Stal sama w sobie nie pali się, ale pod wpływem temperatury powyżej 500°C traci wytrzymałość w ciągu kilkunastu minut. Dlatego przepisy nie mówią o „ogniotrwałości stali”, lecz o klasie odporności ogniowej R, którą uzyskuje cały element konstrukcyjny po zastosowaniu odpowiedniej ochrony. Klasy R30, R60, a w budynkach wysokich nawet R120 oznaczają, że schody muszą zachować nośność przez 30, 60 lub 120 minut w warunkach pożaru standardowego (krzywa ISO 834).

W praktyce oznacza to obłożenie profili farbą pęczniejącą, wełną mineralną lub okładzinami gipsowo-kartonowymi typu F. Farba pęczniejąca działa na prostej zasadzie chemicznej: pod wpływem ciepła warstwa o grubości 1-3 mm zwiększa swoją objętość nawet pięćdziesięciokrotnie, tworząc termoizolacyjną „skorupę” chroniącą rdzeń stalowy. Takie rozwiązanie jest lekkie, estetyczne i nie zmienia geometrii schodów, ale wymaga okresowej kontroli powłoki.

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wskazuje wymaganą klasę R w zależności od kategorii ZL i wysokości obiektu. W budynkach użyteczności publicznej do 4 kondygnacji najczęściej wymaga się R30, w wyższych R60, a w obiektach produkcyjnych PM o gęstości obciążenia ogniowego powyżej 500 MJ/m² często pojawia się wymóg R120.

Warto pamiętać, że sama klasa R dotyczy nośności, lecz ewakuacja wymaga też stabilności całego ustroju stąd zapisy o klasie E (szczelność ogniowa) i I (izolacyjność), które w praktyce oznaczają konieczność stosowania certyfikowanych systemów zgodnych z PN-EN 13381-4 lub PN-EN 13381-8. Bez tych badań producent nie wystawi deklaracji właściwości użytkowych, a rzeczoznawca ds. zabezpieczeń przeciwpożarowych nie podpisze odbioru.

Kiedy klasa odporności ogniowej schodów stalowych nie jest wymagana? W obiektach niskich (do 9 m), jednorodzinnych oraz w sytuacji, gdy schody zewnętrzne stanowią wyłącznie drogę komunikacyjną, a nie pożarową drogę ewakuacyjną. Wtedy wystarczy odpowiednia odległość od ściany zewnętrznej (minimum 1,5 m) i zabezpieczenie antykorozyjne, o czym mowa w dalszej części.

Wymiary i nachylenie schodów ewakuacyjnych

Parametry geometryczne schodów przeciwpożarowych zewnętrznych reguluje Rozporządzenie MSWiA w sprawie ochrony przeciwpożarowej budynków oraz wspomniane warunki techniczne. Dla dróg ewakuacyjnych kluczowe są trzy wartości: szerokość biegu, wysokość stopnia i kąt nachylenia.

Minimalna szerokość użebrowana biegu w budynku użyteczności publicznej wynosi 1,2 m, a w strefie pożarowej PM o liczbie osób ponad 200 rośnie do 1,5 m. Wymiar ten wynika z prostego modelu: człowiek potrzebuje ok. 0,6 m szerokości, więc dwie osoby idące obok siebie wymagają 1,2 m, a tłum w panice więcej. Spocznik między biegami musi mieć głębokość równą co najmniej szerokości biegu.

Nachylenie biegu schodów ewakuacyjnych nie powinno przekraczać 38° w przypadku drogi pożarowej, choć w wielu realizacjach optymalnym kompromisem jest 30-35°. Przy kącie 38° i wysokości kondygnacji 3 m długość biegu wynosi 3,9 m, a przy 30° już 5,1 m. Ta różnica wpływa nie tylko na wygodę, ale też na koszt konstrukcji więcej stali, większe fundamenty.

Stopnie powinny być równe na całej długości biegu różnica wysokości większa niż 5 mm między sąsiednimi stopniami w warunkach słabego oświetlenia potrafi spowodować upadek całej grupy osób. Dodatkowo pierwszy i ostatni stopień należy oznaczyć kontrastowym pasem (żółtym lub białym), co reguluje norma PN-EN ISO 7010 w zakresie znaków bezpieczeństwa.

Schody kręte w ewakuacji budzą wątpliwości rzeczoznawców, bo zewnętrzna krawędź stopnia pozwala nadążyć dorosłemu, ale wewnętrzna bywa zbyt wąska. Dopuszcza się je w budynkach mieszkalnych do 3 kondygnacji, lecz nie w strefach zagrożonych paniką (szpitale, szkoły, centra handlowe).

Antypoślizgowe wykończenie i oznakowanie dróg ewakuacji

Śliska powierzchnia stopni to drugi po wąskim biegu powód tragedii podczas pożaru ludzie uciekają w obuwiu roboczym, zimowych butach, a nawet boso, jeśli pokój już się zapalił. Klasyfikacja antypoślizgowa opiera się na normie DIN 51130 (R11-R13) oraz niemieckiej V4 dla mokrych stref. Na schody zewnętrzne ppoż. zaleca się klasę R12 jako minimum, a w pobliżu wejść do stref mokrych (baseny, kuchnie przemysłowe) nawet R13.

Stopnie kratowe VEMA typu WEMA albo perforowane blachy ryflowane zapewniają odprowadzenie wody i śniegu dzięki szczelinom. Z punktu widzenia fizyki, współczynnik tarcia statycznego µ suchej stali wynosi ok. 0,4-0,5, ale po zwilżeniu spada poniżej 0,2 a to oznacza granicę bezpieczeństwa. Perforacja przywraca tarcie powyżej 0,6, co eliminuje ryzyko poślizgu.

Oznakowanie drogi ewakuacyjnej musi być widoczne w ciemności stąd wymóg stosowania znaków fotoluminescencyjnych wg PN-EN ISO 16069. Znaki takie po naświetleniu świecą przez kilka godzin, co jest kluczowe przy zaniku zasilania. Oświetlenie awaryjne (1 lux na posadzce) uzyskuje się przez oprawy z własnym akumulatorem lub centralną baterię różnica polega na czasie podtrzymania (1 h vs. 3 h) oraz kosztach przeglądu.

Balustrady na schodach ewakuacyjnych nie mogą mieć prześwitów większych niż 12 cm (norma budynkowa), a w obiektach, z których korzystają dzieci do 10 cm. Wysokość 1,1 m dotyczy samej konstrukcji, ale w strefach wysokich (powyżej 12 m) warto rozważyć 1,2 m, bo człowiek w panice łatwo traci równowagę. Balustrada musi wytrzymać obciążenie poziome 1 kN/m bez trwałego odkształcenia.

Konstrukcja stalowa i klasy wykonania

Schody stalowe zewnętrzne ewakuacyjne wykonuje się w klasie EXC2 lub EXC3 wg normy PN-EN 1090-2. Klasa EXC2 to minimum dla konstrukcji nośnych budynków, ale przy schodach narażonych na dynamiczne obciążenia tłumem (ponad 100 osób) rekomenduje się EXC3, która wymaga badań spoin, certyfikowanego personalu spawalniczego oraz pełnej dokumentacji WPS.

Profile nośne dobiera projektant konstrukcji, najczęściej dwuteowniki HEB 120-180 lub rury kwadratowe 100×100×5 mm. Kluczowy jest moment bezwładności, bo bieg pracuje jak wspornik utwierdzony w stropie lub fundamencie. Przy rozstawie podparcia 4,5 m i obciążeniu użytkowym 5 kN/m² profil HEB 160 zaspokaja większość przypadków, a w razie wątpliwości konstruktor sięgnie po HEB 180.

Spawanie musi spełniać wymagania klasy jakości B lub C wg PN-EN ISO 5817. Niezwykle istotne są spoiny czołowe w stykach montażowych, bo to one przenoszą największe naprężenia. Odbiór spawalniczy obejmuje badania wizualne (VT), magnetyczne proszkowe (MT) lub ultradźwiękowe (UT) dla spoin o grubości powyżej 8 mm.

Kiedy schody kręte nie powinny pełnić roli drogi ewakuacyjnej? Gdy na drodze tej spodziewamy się więcej niż 20 osób jednocześnie, gdy różnica wysokości przekracza 6 m lub gdy kąt obrotu na spocznikach jest mniejszy niż 90°. W takich sytuacjach rzeczoznawca ds. ppoż. wskaże schody zabiegowe z dwoma prostymi biegami i pośrednim spocznikiem o wymiarach co najmniej 1,2×1,2 m.

Ochrona antykorozyjna i konserwacja

Schody stalowe na zewnątrz narażone są na deszcz, śnieg, sól drogową i promieniowanie UV, więc bez ochrony antykorozyjnej pokryłyby się rdzą w ciągu 2-3 lat. Cynkowanie ogniowe wg PN-EN ISO 1461 nakłada warstwę cynku o grubości 70-85 µm, co w środowisku C3 (typowe dla miast) daje trwałość 30-50 lat. Mechanizm ochronny jest prosty: cynk jest bardziej aktywny chemicznie niż stal, więc korozja „zjada” go zamiast stali, a gdy powłoka zostanie uszkodzona, produkty korozji cynku uszczelniają ubytek.

Farba pęczniejąca pełni inną rolę chroni przed ogniem, nie przed korozją. Dlatego w praktyce łączy się obie technologie: najpierw cynkowanie ogniowe, potem warstwa farby epoksydowej (60-80 µm) i opcjonalnie farba pęczniejąca. Taki system hybrydowy spełnia zarówno wymagania korozyjne klasy C4, jak i ogniowe R30-R60, a jego żywotność przekracza 25 lat przy standardowej eksploatacji.

Przeglądy roczne powinny obejmować kontrolę wizualną powłok, sprawdzenie stanu spoin, pomiary grubości cynku (magnetycznie) oraz test oznakowania fotoluminescencyjnego. Co 10-15 lat warto rozważyć odnowienie powłoki malarskiej, zwłaszcza w środowiskach przemysłowych. Zaniedbanie konserwacji obniża klasę odporności ogniowej uszkodzona farba pęczniejąca nie chroni stali.

Procedura wyboru i współpracy z producentem

Zanim inwestor złoży zamówienie na schody stalowe zewnętrzne ewakuacyjne, potrzebuje kilku dokumentów. Po pierwsze, projekt budowlany uwzględniający kategorię zagrożenia ludzi (ZL) i gęstość obciążenia ogniowego. Po drugie, ekspertyzę techniczną, jeśli schody mają stanowić część drogi ewakuacyjnej w istniejącym obiekcie. Po trzecie, opinię rzeczoznawcy ds. zabezpieczeń przeciwpożarowych, który określi wymaganą klasę R i warunki odbioru.

Współpraca przebiega w trzech etapach. Najpierw producent otrzymuje dokumentację architektoniczną i wytyczne konstruktora. Następnie powstaje projekt warsztatowy z rysunkami wykonawczymi, specyfikacją materiałów i obliczeniami spawalniczymi. Wreszcie następuje wytwarzanie w zakładzie, transport, montaż na budowie i odbiór komisji z udziałem inspektora nadzoru oraz rzeczoznawcy ds. ppoż.

Checklist dla inwestora przed złożeniem zamówienia obejmuje dziesięć punktów: kategorię obiektu, liczbę osób przebywających na drodze ewakuacyjnej, wysokość kondygnacji i liczbę poziomów, wymaganą klasę odporności ogniowej, warunki gruntowe pod fundamenty, dostęp do miejsca montażu, terminy realizacji, wymagania estetyczne (kolor RAL, rodzaj balustrady), lokalne warunki klimatyczne oraz dostępność mediów (prąd, oświetlenie awaryjne).

Czy cynkowanie ogniowe wystarczy zamiast farby pęczniejącej? Cynk chroni przed korozją, nie przed ogniem. W temperaturze 419°C cynk topnieje, a powyżej 600°C odparowuje stal pozostaje wtedy bez żadnej ochrony. Farba pęczniejąca aktywuje się przy 200-250°C i tworzy warstwę izolacyjną wytrzymującą nawet 1100°C, więc w budynkach z wymaganą klasą R jest nieodzowna.

Konsekwencje braku zgodności z przepisami

Niedostosowanie schodów ewakuacyjnych do obowiązujących wymagań pociąga za sobą trzy kategorie konsekwencji. Pierwsza to odmowa odbioru budynku przez Państwową Straż Pożarną, która blokuje uzyskanie pozwolenia na użytkowanie. Druga to odpowiedzialność wykroczeniowa inwestora i kierownika budowy mandat do 5 tys. zł, a w przypadku recydywy nawet 30 tys. zł. Trzecia, najpoważniejsza, to odpowiedzialność karna za narażenie życia ludzi w razie pożaru art. 163 Kodeksu karnego przewiduje karę pozbawienia wolności od 6 miesięcy do 8 lat.

Ubezpieczyciel w razie wypadku przeanalizuje dokumentację i jeśli schody nie spełniały norm, odmówi wypłaty odszkodowania lub zredukuje kwotę. To dodatkowy argument za tym, by nie oszczędzać na klasie R i jakości wykonania. Różnica w cenie między wariantem bez ochrony ogniowej a pełnym systemem EXC2 + R60 wynosi zwykle 20-30%, a stawką jest bezpieczeństwo ludzi oraz kilkumilionowe odszkodowanie.

Zapytanie o indywidualną wycenę schodów przeciwpożarowych zewnętrznych najlepiej skierować do producenta posiadającego zakład z certyfikatem PN-EN 1090-1 oraz doświadczeniem w realizacjach z odporną ogniowo stalową konstrukcją. W rozmowie warto podać liczbę kondygnacji, kategorię obiektu oraz wymaganą klasę odporności ogniowej te trzy parametry pozwalają przygotować rzetelną ofertę w ciągu kilku dni roboczych.
