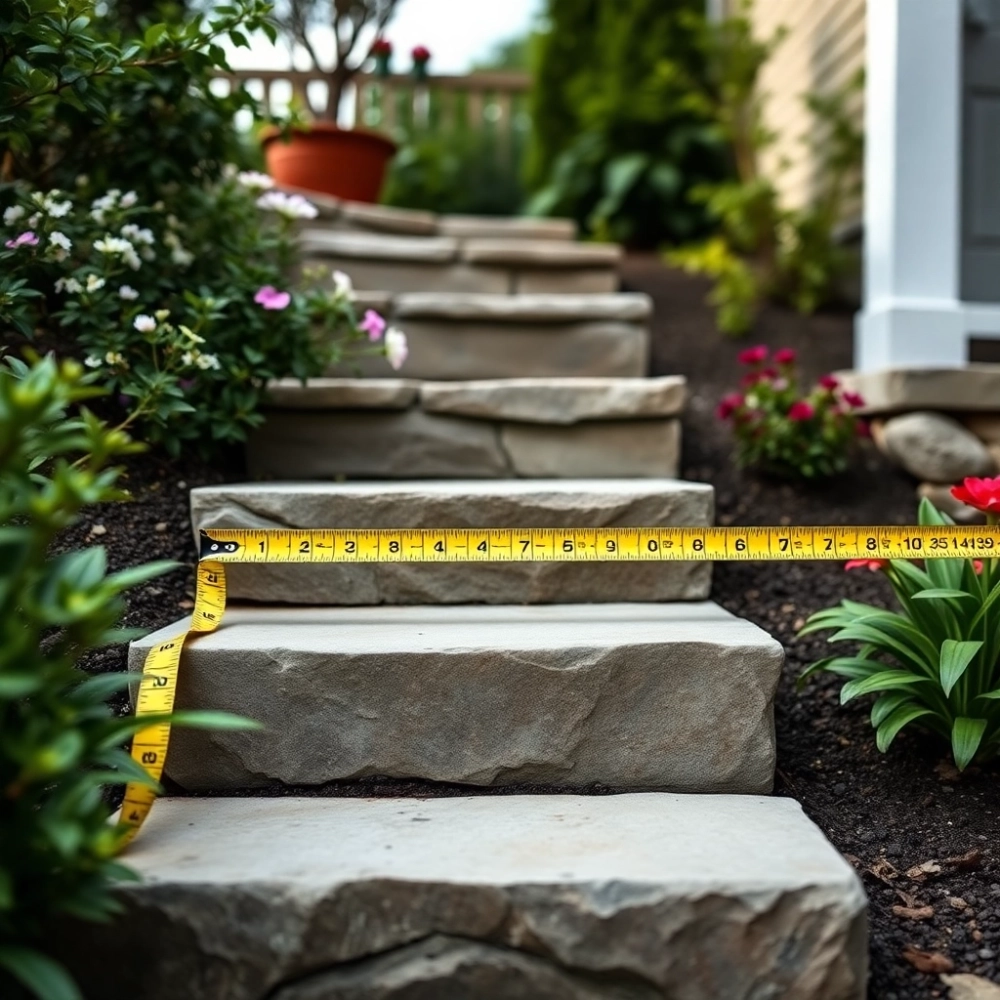

Schody terenowe wymiary, które musisz znać przed budową

Wymiary schodów terenowych na skarpie i w nasypie

Schody terenowe wymiary określa się według dwóch reżimów: jedne obowiązują przy schodach zwykłych, wykonywanych na mokro z kamienia lub klinkieru, drugie przy elementach prefabrykowanych układanych na nasypach. W pierwszym przypadku wysokość stopnia mieści się w granicach 12-15 cm, a jego szerokość użytkowa wynosi 32-49 cm. W drugim, bardziej wymagającym otoczeniu, stopień rośnie do 16-18 cm, a szerokość biegu spada do 28-35 cm. Różnica wynika z fizyki gruntu: nasyp osiada nierównomiernie, więc wyższy stopień „przykrywa" drobne przemieszczenia bez pękania.

• Wymiary schodów terenowych na skarpie i w nasypie
• Dylatacje i spoczniki w schodach terenowych
• Odwodnienie schodów terenowych wymiary i rozstaw
• Materiały na schody terenowe a dopuszczalne wymiary

Szerokość użytkową biegu w terenie zurbanizowanym przyjmuje się na minimum 1,5 m, co odpowiada jednej osobie na wózku oraz osobie towarzyszącej. W ciągach o małym natężeniu ruchu, na przykład w obrębie skwerów osiedlowych, dopuszcza się 1,2 m, natomiast w parkach miejskich o charakterze reprezentacyjnym standardem jest 2,0-2,4 m. Warto zapamiętać tę trójkę liczb, ponieważ na egzaminie pojawia się pytanie o minimalną szerokość schodów zewnętrznych obsługujących ruch pieszy.

Liczba stopni w jednym biegu nie powinna przekraczać 7-9 sztuk w przypadku konstrukcji monolitycznych i 10-12 sztuk w konstrukcjach z elementów drobnowymiarowych ułożonych na podsypce. Przy nasypach inżynierskich, gdzie różnica terenu sięga 4-6 m, projektuje się zwykle dwa biegi rozdzielone spocznikiem pośrednim. Spocznik taki musi mieć głębokość równą co najmniej szerokości biegu, a najlepiej 120-150 cm, aby umożliwić manewr wózka lub wózka dziecięcego.

Przy wymiarowaniu schodów terenowych na skarpie obowiązuje zasada „2h + s = 60-65 cm", czyli podwojona wysokość stopnia plus jego szerokość powinna mieścić się w tym przedziale. Dla h = 14 cm przyjmowane s = 32-34 cm, dla h = 16 cm s = 28-32 cm. To nie jest designerska fantazja, lecz ergonomiczny kompromis wynikający z długości kroku dorosłego człowieka, która statystycznie wynosi 63 cm. Odstępstwo od tej reguły powoduje albo zbyt płytkie stopnie (potykanie się), albo zbyt wysokie (brak siły w łydce przy dłuższym podejściu).

Grubość płyty stopnia w schodach monolitycznych waha się od 10 do 14 cm przy rozstawie podparcia co 1,2-1,5 m. W konstrukcjach wspornikowych, gdzie płyta wychodzi z korpusu skarpy, grubość w miejscu zamocowania rośnie do 18-22 cm. Wynika to z rozkładu momentu zginającego, który osiąga maksimum przy utwierdzeniu. Egzaminacyjny klasyk: „dlaczego wspornik jest grubszy przy murze?" odpowiedź właśnie tu.

Krawędź stopnia powinna wystawać 2-3 cm przed lico ścianki bocznej. Ten wysunięty nosek nie jest ozdobnikiem, lecz poszerza optycznie stopień i ułatwia odprowadzenie wody poza obrys biegu. Jednocześnie nie może być większy niż 3 cm, bo przy schodzeniu po mokrej nawierzchni pięta łatwo go zahacza. Tę granicę warto zapamiętać, bo na budowach nagminnie się ją przekracza.

Dylatacje i spoczniki w schodach terenowych

Schody terenowe pracują w dwóch osiach: kurczą się i rozszerzają pod wpływem temperatury (od -25°C zimą do +55°C latem na powierzchni betonu), a jednocześnie osiadają razem z podłożem. Brak dylatacji prowadzi do spękań losowych, które po pierwszej zimie potrafią przeciąć bieg na ukos. Recepta jest prosta: dzielimy konstrukcję na bloki o kontrolowanej wielkości.

W spocznikach szczeliny dylatacyjne rozmieszcza się co 10 m w przypadku standardowych warunków eksploatacji. Gdy schody zlokalizowane są na wystawie południowej, w ciemnym kolorze nawierzchni lub w terenie górskim o dużych amplitudach temperatur, odstęp ten skraca się do 7-8 m. W biegach długich, powyżej 20 m, dylatacje wykonuje się co 20 m, ale w miejscach zmiany kierunku biegu, przy spocznikach pośrednich i przy przejściu w nasyp.

Szczelina dylatacyjna w nawierzchni schodowej ma szerokość 8-12 mm i wypełnia się ją wkładką elastyczną z pianki PE lub sznurem bitumicznym, a od góry zalewa masą trwale elastyczną. W schodach kamiennych stosuje się dylatacje otwarte szerokości 5-8 mm, zamknięte wkładką z gumy EPDM. Masa zalewowa nie sprawdza się tu, bo kamień nie ma dylatacji obwodowej i z czasem zaczyna odspajać się od podłoża.

Spocznik pośredni projektuje się zawsze wtedy, gdy różnica wysokości przekracza 2,5 m lub gdy liczba stopni w biegu przekracza 9. Minimalna głębokość spocznika to 1,2 m dla ruchu pieszego i 1,5 m, jeżeli schody obsługują komunikację publiczną. Na spoczniku dopuszcza się spadek poprzeczny 1,5-2% w kierunku odwodnienia, nigdy więcej, bo osoba z wózkiem zacznie zsuwać się w stronę krawędzi.

Częsty błąd wykonawczy polega na projektowaniu dylatacji tylko wzdłuż osi biegu, z pominięciem kierunku poprzecznego. Płyta spocznikowa pracuje termicznie w obu kierunkach, więc szczeliny muszą tworzyć zamknięte pola o boku nieprzekraczającym 8-10 m. Brak dylatacji obwodowej powoduje spękania narożników w ciągu 2-3 sezonów grzewczych.

Odwodnienie schodów terenowych wymiary i rozstaw

Woda stojąca na stopniu to pierwszy czynnik destrukcji: wnika w mikropęknięcia, zamarza i rozsadza strukturę. Odwodnienie schodów terenowych rozwiązuje się grawitacyjnie, bez pomp, poprzez odpowiednie spadki i rowki ściekowe. W warunkach polskich, gdzie roczna suma opadów sięga 600 mm, a cykle zamrażania liczy się w dziesiątkach, system odwodnienia stanowi warunek trwałości całej konstrukcji.

Spadek podłużny stopni wynosi domyślnie 1,0-1,5% w kierunku biegu (do góry), a spadek poprzeczny 1,5-2,0% w kierunku krawędzi bocznej. Gdy schody mają szerokość do 6 m, wystarczy odwodnienie jednostronne, realizowane przez rowek przy krawężniku. Powyżej 6 m trzeba zastosować odwodnienie dwustronne, z rowkiem pośrodku lub dwoma symetrycznymi. Przy szerokości 10 m i więcej wprowadza się dodatkowy ściek pośredni.

Rowki ściekowe obudowuje się kamieniem łamanym, klinkierem lub prefabrykatami betonowymi o przekroju korytkowym. Wymiary rowka to szerokość 10-15 cm i głębokość 4-6 cm. Spadek dna rowka nie może być mniejszy niż 0,5%, w przeciwnym razie woda stagnuje, a w zimie tworzy się lodowa bariera. W praktyce stosuje się 1,0-1,5%, co zapewnia samoczyszczenie strumienia.

Przy górnym końcu schodów, przed pierwszym stopniem, instaluje się wpust krawężnikowy lub korytko odpływowe o szerokości 20-30 cm. Jego zadaniem jest przejęcie wody spływającej z chodnika i skierowanie jej do kanalizacji deszczowej. Pominięcie tego elementu skutkuje tym, że każdy deszcz zamienia schody w strumień, a w konsekwencji wypłukuje podsypkę spod pierwszych stopni.

W budowlach hydrotechnicznych i na przyczółkach mostowych odwodnienie schodów terenowych wspomaga się rurami kamionkowymi perforowanymi średnicy 100-150 mm, ułożonymi wzdłuż fundamentu. Rura zbiera wodę z warstwy filtracyjnej i odprowadza ją do studzienki. Bez tego rozwiązania woda kapilarna podciąga pod płytę i powoduje wysolenia oraz wykwity.

Materiały na schody terenowe a dopuszczalne wymiary

Materiał determinuje wymiary minimalne, ponieważ wytrzymałość na ściskanie, nasiąkliwość i mrozoodporność kamienia różnią się radykalnie. Na schody terenowe dopuszcza się granit, bazalt, sjenit, porfir, klinkier licowy i beton nienasiąkliwy klasy C30/37 lub wyższej. Zakaz obejmuje piaskowce (nasiąkliwość 8-15%) i wapienie (5-12%), bo po 3-4 cyklach zamarzania rozpadają się powierzchniowo.

Granit cechuje wytrzymałość na ściskanie rzędu 160-240 MPa i nasiąkliwość poniżej 0,5%. Pozwala to na stosowanie stopni o grubości 8-10 cm przy rozstawie podparcia do 1,2 m. Sjenit i porfir mają zbliżone parametry, choć są nieco mniej odporne na ścieranie. Klinkier licowy, wypalany w temperaturze 1200°C, uzyskuje nasiąkliwość 2-6% i wytrzymałość 30-60 MPa, co wystarcza przy stopniach grubości 6-8 cm.

Beton nienasiąkliwy na schody terenowe musi spełniać trzy warunki jednocześnie: stosunek w/c poniżej 0,45, mrozoodporność F150 lub wyższa, klasa ekspozycji XF4. Receptura oparta na kruszywie granitowym frakcji 8-16 mm, cemencie CEM I 42,5 R w ilości 350-400 kg/m³ i domieszce napowietrzającej (4-6% powietrza w mieszance) daje beton spełniający te wymagania. Wibrowanie trwa minimum 90 sekund na 1 m², a pielęgnacja polega na utrzymaniu wilgotności przez 14 dni.

Środki uszczelniające (hydrofobizatory siloksanowe, akrylowe) nanosi się po 28 dniach od betonowania, dwukrotnie, w odstępie 6-8 h. Tworzą one warstwę o grubości 2-3 mm, która blokuje wnikanie wody, ale przepuszcza parę wodną. Dzięki temu schody „oddychają" i nie dochodzi do kondensacji pod powierzchnią. Bez hydrofobizacji beton XF4 traci odporność po 8-10 latach w warunkach miejskich.

Fundament pod schody terenowe wykonuje się jako betonowy lub żelbetowy, sięgający poniżej strefy przemarzania. W Polsce głębokość przemarzania wynosi od 0,8 m (zachód) do 1,4 m (północny wschód). Fundament musi mieć grubość minimum 20 cm w przypadku konstrukcji lekkich i 30 cm przy schodach masywnych. Podsypka żwirowa frakcji 0-31,5 mm, grubości 15-20 cm, rozkłada obciążenia i odprowadza wodę.

W nasypach inżynierskich zamiast klasycznego fundamentu stosuje się podbudowę z pospółki lub tłucznia, zagęszczoną warstwami co 20 cm do wskaźnika Is ≥ 0,97. Na takim podłożu układa się prefabrykowane stopnie bezpośrednio na 5 cm warstwie piaskowo-cementowej. Rozwiązanie tańsze, ale dopuszczalne tylko przy nasypach o udowodnionym współczynniku konsolidacji, czyli w praktyce na budowlach drogowych i hydrotechnicznych, nie w parkach miejskich.

Spoczniki projektuje się zawsze z płyty żelbetowej grubości 12-15 cm, zbrojonej siatką ∅8 mm co 15 cm w obu kierunkach. Zbrojenie rozkłada naprężenia termiczne i ogranicza rozwarstwienie rys. W strefie krawędzi, gdzie spocznik przechodzi w bieg, zbrojenie zagęszcza się do ∅10 mm co 10 cm, bo tam koncentrują się naprężenia od różnicy sztywności.

Uwaga: brak dylatacji w spoczniku to najczęstsza przyczyna spękań w ciągu 3 lat od oddania. Niezależnie od jakości betonu, szczeliny obwodowe co 8-10 m są obowiązkowe.

Praktyczna zasada na egzaminie: różnica wysokości do 2,5 m = jeden bieg ze spocznikiem górnym i dolnym; powyżej 2,5 m = minimum dwa biegi ze spocznikiem pośrednim co 7-9 stopni.

Schody na przyczółkach mostowych i budowlach hydrotechnicznych różnią się od parkowych skalą obciążeń. Płyta monolityczna ma grubość 16-22 cm, oparta na belce policzkowej 30×50 cm lub na ściance oporowej. Zabezpieczenie przed wpływami atmosferycznymi stanowi powłoka epoksydowa lub poliuretanowa grubości 200-300 µm, nakładana na suchy, zagruntowany podkład. Bez niej beton narażony na cykliczne zamrażanie w obecności soli traci 30% wytrzymałości w ciągu dekady.

Wymiarowanie schodów terenowych na skarpie wymaga uwzględnienia kąta nachylenia zbocza. Przy spadku skarpy powyżej 1:1,5 schody wychodzą zbyt stromo, co obniża bezpieczeństwo i komfort. W takich przypadkach wprowadza się dodatkowe spoczniki pośrednie co 4-5 stopni, co wydłuża trasę, ale rozkłada wysokość. Alternatywą jest zabieg meandrowy, czyli bieg łamany pod kątem 90° lub 180°.

Zabieg 180° (bieg zawrócony) wymaga spocznika o głębokości co najmniej 1,8 m, aby dwie osoby mogły się minąć, i minimalnej szerokości 1,5 m. Promień wewnętrzny zaokrąglenia krawędzi wynosi 0,3-0,5 m, zewnętrzny 0,8-1,2 m, zależnie od wymaganej przepustowości. Przy zabiegach ostrych (90°) zewnętrzna krawędź spocznika poszerza się o 30-40 cm w stosunku do biegu, co kompensuje skrócenie toru ruchu.

Balustrady przy schodach terenowych instaluje się przy różnicy wysokości powyżej 0,5 m. Wysokość balustrady to minimum 1,1 m w terenie zurbanizowanym i 1,0 m w parkach, a w przypadku obsługi dzieci dodatkowy pręt pośredni na wysokości 0,7 m. Słupki kotwi się w płycie spocznika lub w policzku schodowym, nigdy w stopniu, bo osłabia to przekrój użytkowy.

Schemat ideowy rozmieszczenia elementów w przekroju podłużnym obejmuje, od góry: warstwę ścieralną (kamień/klinkier 4-6 cm), podkład cementowy (3-5 cm), płytę konstrukcyjną (10-22 cm), podsypkę żwirową (15-20 cm), grunt rodzimy zagęszczony. Przy zastosowaniu prefabrykatów warstwa ścieralna i podkład zastępuje się pojedynczym elementem o grubości 10-12 cm, co skraca czas montażu o 40-60%.

Kosztorys orientacyjny schodów terenowych w 2024 r. kształtuje się następująco: wykonanie z granitu (materiał + robocizna) 280-450 zł/m² powierzchni biegu, z klinkieru 180-280 zł/m², z betonu nienasiąkliwego 120-200 zł/m², z prefabrykatów 90-160 zł/m². Do tego dochodzi fundament (80-150 zł/mb), dylatacje (25-40 zł/mb), odwodnienie (60-120 zł/mb) oraz balustrady (180-350 zł/mb). Ceny różnią się regionalnie o 15-25%, a w dużych miastach bywają wyższe nawet o 30%.

Podsumowując najważniejsze liczby do zapamiętania: wysokość stopnia 12-15 cm (zwykłe) lub 16-18 cm (prefabrykowane), szerokość 32-49 cm lub 28-35 cm, szerokość biegu 1,2-2,4 m, liczba stopni w biegu 7-9, dylatacje co 8-10 m w spocznikach i co 20 m w biegach, spadek poprzeczny 1,5-2,0%, spadek rowka min. 0,5%, odwodnienie jednostronne do 6 m i dwustronne powyżej, głębokość przemarzania 0,8-1,4 m, beton klasy minimum C25/30 w parkach i C30/37 XF4 na przyczółkach.

Sprawdź swój projekt pod kątem tej listy kontrolnej: różnica wysokości 6 m z obu stron; materiał mrozoodporny (granit, klinkier, beton XF4); fundament poniżej strefy przemarzania; balustrada przy >0,5 m różnicy. Każdy punkt ma swoje uzasadnienie fizyczne lub chemiczne i właśnie dlatego egzaminatorzy pytają o schody terenowe tak chętnie.
