Włącznik schodowy – jak działa i który wybrać do swojego domu

Wchodzisz wieczorem na ciemną klatkę schodową, sięgasz do ściany na parterze i zapalasz światło. Po chwili robisz dokładnie to samo na piętrze, tyle że teraz je gasisz. Ten prosty scenariusz jest możliwy właśnie dzięki włącznikowi schodowemu, niewielkiemu mechanizmowi, który łączy dwa punkty sterowania jedną lampą. Pozornie to błahy detal wykończenia, lecz od jego poprawnego doboru zależy komfort codziennego poruszania się po domu, bezpieczeństwo na mokrych kafelkach w łazience i trwałość instalacji na lata. Poniżej znajdziesz pełny przewodnik: od fizyki działania, przez konkretne serie osprzętu, aż po pięcioetapowy montaż, który przeprowadzi cię przez cały proces bez zgadywania.

• Jak działa łącznik schodowy i schemat podłączenia
• Rodzaje włączników schodowych pojedynczy, podwójny, z podświetleniem
• Montaż włącznika schodowego krok po kroku
• Jaki włącznik schodowy do łazienki, garażu i na zewnątrz
• Jak dobrać serię osprzętu do stylu wnętrza
• Najczęstsze błędy przy wyborze i montażu

Jak działa łącznik schodowy i schemat podłączenia

Sercem układu są dwa przełączniki bistabilne, z których każdy posiada jedno wejście fazowe oraz dwa wyjścia komunikacyjne. Gdy przesuniesz klawisz górnego łącznika, zmieniasz, który z dwóch przewodów łącznikowych przenosi fazę do lampy. Ten sam efekt uzyskasz, manipulując dolnym mechanizmem, ponieważ oba elementy widzą tę samą parę przewodów.

W praktyce schemat wygląda następująco. Z rozdzielni wychodzi przewód fazowy L i trafia na zacisk oznaczony strzałką w pierwszym łączniku. Stamtąd dwa przewody komunikacyjne, nazywane potocznie „łącznikowymi", biegną do drugiego mechanizmu i wpadają w jego zaciski oznaczone cyframi 1 i 2. Z tego samego mechanizmu wychodzi przewód fazowy sterowany, prowadzący bezpośrednio do oprawy. Zerowy przewód N dociera do lampy osobno, omijając oba łączniki.

Taka topologia działa, ponieważ prąd płynie tylko w jednym z dwóch przewodów komunikacyjnych, w zależności od położenia styków. Przełączenie któregokolwiek z łączników zmienia stan logiczny układu: jeśli w pierwszym przewodzie jest faza, lampa świeci; po przełączeniu faza przechodzi na drugi przewód, a obwód zostaje przerwany. To rozwiązanie zgodne z normą PN-HD 60364 gwarantuje pełne odcięcie napięcia od źródła światła.

Warto zwrócić uwagę na oznaczenia zacisków na kostce ceramicznej lub tworzywowej. Strzałka lub litera L wskazuje wejście fazy zasilającej, cyfry 1 i 2 to wyjścia komunikacyjne, a strzałka skierowana na zewnątrz oznacza wyjście na lampę. Pomylenie tych zacisków nie uszkodzi mechanizmu, ale uniemożliwi prawidłową pracę układu, ponieważ oba łączniki muszą „rozmawiać" tymi samymi dwoma przewodami.

Przy zakupie zwróć uwagę na parametr 10AX widoczny na ramce lub opakowaniu. Oznacza on obciążalność 10 amperów w kategorii użytkowania AC, co wystarcza dla typowych opraw schodowych o mocy do 2300 watów. Mechanizmy oznaczone symbolem 10A bez literki X obsługują wyłącznie obciążenia rezystancyjne, więc lepiej nie podłączać do nich lamp z transformatorami elektronicznymi.

Łącznik schodowy a krzyżowy kluczowe różnice

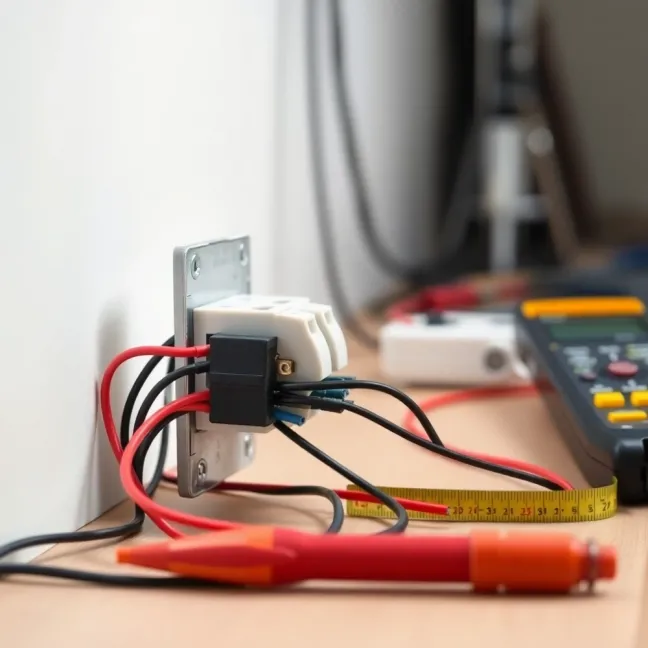

Łącznik schodowy obsługuje dokładnie dwa miejsca sterowania. Łącznik krzyżowy wchodzi do gry, gdy tych miejsc jest trzy lub więcej, na przykład na długim piętrze z trzema klatkami schodowymi. Jego budowa wewnętrzna jest bardziej złożona: posiada cztery zaciski komunikacyjne, ponieważ musi jednocześnie przyjąć i oddać dwie pary przewodów.

Układ trzypunktowy łączysz w prosty łańcuch: schodowy → krzyżowy → schodowy. Łącznik krzyżowy zajmuje zawsze środek tej konstelacji, bo tam następuje przełączenie fazy pomiędzy pierwszym i ostatnim ogniwem. Każde kolejne miejsce sterowania wymaga dodania kolejnego krzyżowego w szeregu, choć fizycznie w danym punkcie montujesz tylko jeden mechanizm.

Wyobraź sobie korytarz na piętrze o długości dwunastu metrów. Chcesz zapalić światło przy schodach, zgasić przy drzwiach sypialni, a wieczorem znów zapalić przy schodach, idąc do łazienki. Trzy punkty, trzy łączniki: schodowy na początku, krzyżowy pośrodku, schodowy na końcu. Bez środkowego ogniwa cała logika się sypie, ponieważ sam schodowy nie potrafi „wiedzieć", w jakim stanie znajduje się obwód po stronie lampy.

Różnica w cenie między tymi dwoma typami jest symboliczna, rzędu kilku złotych za sztukę, więc nie warto oszczędzać na krzyżowym, gdy planujesz rozbudowę instalacji. Pamiętaj jednak o jednym ograniczeniu: łańcuch komunikacyjny schodowy-krzyżowy-schodowy można wydłużać tylko o krzyżowe. Wstawienie kolejnego schodowego przerwie logikę, bo zaburzy schemat czterech zacisków w środku układu.

Jeśli instalujesz oświetlenie w domu inteligentnym, te dwa typy odchodzą do lamusa. Ściemniacze i przekaźniki Zigbee lub KNX przejmują kontrolę nad topologią, a ty sterujesz światłem z aplikacji lub głosowo. Mimo to w klasycznych instalacjach schodowy i krzyżowy pozostają absolutnym fundamentem, bo działają nawet wtedy, gdy padnie router Wi-Fi.

Rodzaje włączników schodowych pojedynczy, podwójny, z podświetleniem

Wariant pojedynczy to najprostsza i najtańsza konstrukcja: jeden klawisz, dwa zaciski komunikacyjne, jedno wejście fazy. Sprawdza się wszędzie tam, gdzie sterujesz jedną lampą lub jedną grupą lamp połączonych równolegle. W wąskich klatkach schodowych, gdzie liczy się każdy centymetr ramki, pojedynczy mechanizm zajmuje najmniej miejsca.

Wersja podwójna, zwana też dwuklawiszową, integruje dwa niezależne łączniki schodowe w jednej obudowie. Każdy klawisz ma własną parę zacisków 1 i 2, dzięki czemu z jednego miejsca sterujesz dwoma niezależnymi obwodami, na przykład światłem ogólnym i kinkietem dekoracyjnym. Jeśli w przedpokoju na dole masz podwójny, a na górze pojedynczy, to układ przestaje być symetryczny, ale nadal działa poprawnie.

Model z podświetleniem LED ułatwia lokalizację łącznika po ciemku. Dioda o barwie białej zimnej lub niebieskiej pobiera około 1 miliampera przy 230 V, co jest pomijalne dla rachunku za prąd. Podświetlenie montujesz zamiast standardowego klawisza, bez konieczności modyfikacji okablowania. Jedynym wyjątkiem są oprawy ze ściemniaczem elektronicznym, gdzie podświetlenie może migotać, ponieważ jego obecność zakłóca pomiar napięcia przez driver.

Wykonanie natynkowe z klasą szczelności IP44 chroni przed bryzgami wody, dlatego trafia do łazienek i piwnic. Klasa IP55 oznacza dodatkowo ochronę przed strumieniem wody, co pozwala instalować mechanizm na zewnątrz budynku, na przykład przy wejściu do garażu. W suchych pokojach w zupełności wystarczy IP20, a wyższe klasy niepotrzebnie podnoszą koszt zakupu.

Odmiana świecznikowa przypomina kształtem wąski klawisz, historycznie nawiązujący do dawnych przełączników obrotowych. Montuje się ją tam, gdzie chcesz zachować klasyczny charakter wnętrza, na przykład w kamienicy z lat trzydziestych. W nowoczesnym minimalizmie lepiej sprawdzają się duże, prostokątne klawisze serii takich jak Berker Q.1 czy Schneider Sedna.

Łącznik hotelowy na kartę to wyspecjalizowana wersja, która odcina zasilanie pokoju po wyjęciu karty plastikowej. W domu jednorodzinnym rzadko spotykany, lecz w apartamentach na wynajem potrafi obniżyć rachunki za prąd o kilkanaście procent rocznie, ponieważ wymusza fizyczne odcięcie wszystkich obwodów oświetleniowych przy wyjściu gościa.

Montaż włącznika schodowego krok po kroku

Pierwszy i najważniejszy etap to odcięcie napięcia w rozdzielni. Wyłącz wyłącznik nadprądowy obsługujący obwód, w którym pracujesz, a następnie sprawdź próbnikiem napięcia, czy w puszce faktycznie nie ma fazy. Próbnik neonowy lub cyfrowy przyłóż do każdego przewodu osobno, bo czasem jeden obwód przechodzi przez kilka różnych bezpieczników.

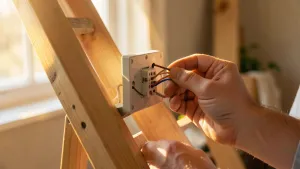

Po upewnieniu się, że prąd nie płynie, przygotuj przewody. Standardowy kabel YDYp 3×1,5 mm² wystarcza do obwodów oświetleniowych o mocy do około 3500 watów. Zdejmij 11 milimetrów izolacji z każdej żyły, korzystając ze ściągacza, nie noża. Skręcanie izolacji zębami to proszenie się o uszkodzenie miedzi i późniejsze grzanie styku pod obciążeniem.

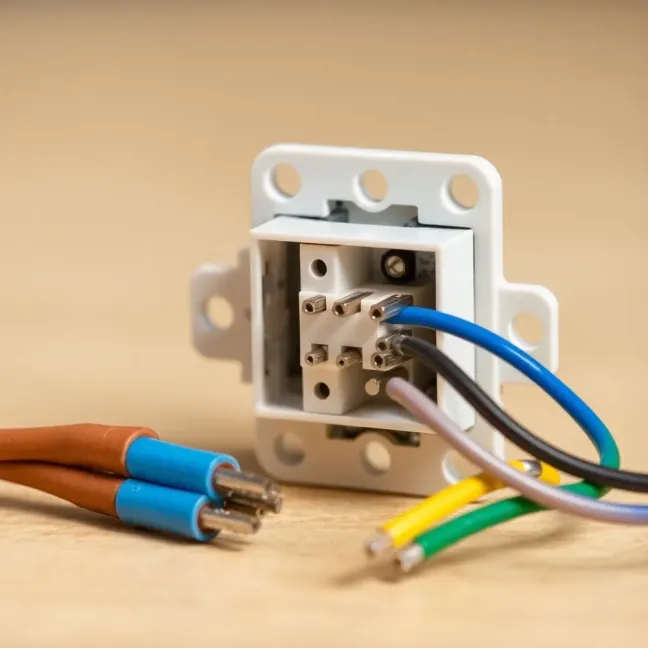

Podłącz przewody do mechanizmu zgodnie ze schematem. Zaciski śrubowe dokręcaj momentem około 0,8 Nm, czyli lekko, do wyczucia oporu. Zbyt mocne dokręcenie zrywa gwint w tworzywie, zbyt słabe powoduje iskrzenie. Szybkozłącza sprężynowe, na przykład w serii WAGO 221, pozwalają wsunąć żyłę bez narzędzi, ale działają poprawnie tylko z drutem miedzianym linkowym zarobionym tulejką.

Umieść mechanizm w puszce podtynkowej i rozłóż go poziomo za pomocą poziomicy. Ramka musi przylegać do ściany bez szczelin, a klawisz po założeniu powinien poruszać się płynnie, bez zacięć. Jeśli puszka wystaje ponad tynk, mechanizm będzie odstawał i klawisz będzie się klinował przy każdym naciśnięciu.

Na koniec przykręć klawisz i ramkę, włącz bezpiecznik oraz przetestuj działanie z drugiego końca obwodu. Zapal światło z dołu, wejdź na górę, zgaś je, zejdź na dół i sprawdź, czy ponowne zapalenie działa. Jeśli cokolwiek nie gra, najczęściej winowajcą jest zamieniona kolejność przewodów 1 i 2 w jednym z łączników. Popraw to i testuj ponownie.

Nigdy nie pomijaj próby napięcia próbnikiem. Pomyłka w fazie na dwóch łącznikach zamiast jednego może skutkować zwarciem przemiennym 400 V między nimi, jeśli obwód zasilany jest z różnych faz. To realne zagrożenie pożarowe i śmiertelne dla osoby podłączającej.

Jaki włącznik schodowy do łazienki, garażu i na zewnątrz

Łazienka dzieli się na strefy 0, 1 i 2, opisane normą PN-HD 60364-7-701. W strefie 2, czyli do 60 centymetrów od krawędzi wanny lub prysznica, montujesz wyłącznie osprzęt o klasie co najmniej IP44. W strefie 1, czyli bezpośrednio nad wanną, wymagana jest klasa IPX4 plus zasilanie 12 V SELV. W praktyce włącznik schodowy w łazience wieszasz najczęściej przy drzwiach, czyli poza strefami mokrymi, ale jeśli łazienka jest duża, sięgnij po model IP44 dla pewności.

Garaż to środowisko suche, ale zakurzone. Klasa IP44 chroni przed wnikaniem pyłu i drobnych odłamków, co wydłuża żywotność mechanizmu. Jeśli garaż jest ogrzewany, a wilgotność nie przekracza 60 procent, wystarczy IP20, ale i tak warto zainwestować w wariant natynkowy z uszczelką, bo kurz z betonu potrafi zablokować dźwignię po dwóch sezonach.

Na zewnątrz budynku sprawdzają się wyłącznie łączniki natynkowe IP55 lub IP65. Obudowa musi być odporna na promieniowanie UV, dlatego unikaj tanich modeli z białego ABS, które żółkną po roku. Najlepiej sprawdza się poliwęglan w kolorze szarym lub antracytowym, na przykład seria Mureva Styl. Montaż na elewacji wymaga dodatkowo uszczelnienia przepustu kablowego silikonem neutralnym, bo woda kapie po ścianie i szuka każdej szczeliny.

Jeśli w pobliżu łącznika zewnętrznego planujesz oświetlenie ogrodowe 12 V, zastosuj przekaźnik impulsowy zamiast klasycznego schodowego. Przekaźnik zamontujesz w suchej puszce w garażu, a na elewacji zostanie jedynie przycisk dzwonkowy IP55, który wygląda estetyczniej niż duży łącznik natynkowy. To popularne rozwiązanie przy nowoczesnych domach z minimalistyczną architekturą.

Jak dobrać serię osprzętu do stylu wnętrza

Nowoczesne wnętrza w stylu skandynawskim lub industrialnym lubują się w prostokątnych, dużych klawiszach z zaokrąglonymi narożnikami. Serie takie jak Simon 55, Berker Q.7 czy Gira E2 oferują paletę od białego matu po antracyt i czerń matową. Te trzy linie mają identyczny rozstaw 71 milimetrów, więc w ramce wielokrotnej mieszasz je bez problemu, uzyskując ciekawy efekt wizualny.

Klasyczne aranżacje z drewnianą podłogą i sztukaterią wymagają osprzętu o mniejszym, bardziej dyskretnym formacie. Schneider Asfora, Legrand Valena Life oraz Ospel Aria wpisują się w tę estetykę dzięki zaokrąglonym krawędziom i stonowanej kolorystyce bieli oraz kości słoniowej. Te serie montujesz w ramkach od pojedynczych do pięciokrotnych, co pozwala spiąć wszystkie mechanizmy w jedną linię przy drzwiach.

Segment premium obejmuje serie takie jak Schneider Sedna D&E, Legrand Nowe Niloe czy Hager lumina. Wyróżnia je rama z prawdziwego szkła lub aluminium szczotkowanego oraz mechanizm o zwiększonej trwałości 100 000 cykli. Jeśli budujesz dom na pokolenia i nie chcesz wymieniać osprzętu przez 25 lat, segment premium zwraca się w postaci braku serwisu.

Zastosowania zewnętrzne rządzą się swoimi prawami. Seria Mureva Styl IP55 oraz modele Cedar IP44 to przysłowiowi twardziele z poliwęglanu odpornego na UV i mróz do minus 25 stopni Celsjusza. Mechanizm wewnętrzny jest identyczny jak w tańszych seriach, ale obudowa chroni go przed deszczem i pyłem. Montaż odbywa się na kołki rozporowe, a przewód wprowadzasz przez dławik kablowy z uszczelką.

Kolory dobieraj do ram okiennych i drzwi, nie do ścian. Jeśli masz okna w kolorze antracyt, łącznik w białym macie będzie wyglądał tanio i pretensjonalnie. Unikaj też łączenia więcej niż trzech różnych serii w jednym pomieszczeniu, bo wnętrze zacznie przypominać sklep z elektryką, a nie spójny dom.

Najczęstsze błędy przy wyborze i montażu

Zbyt niska klasa IP w łazience to błąd numer jeden. Właściciel montuje ładny, biały łącznik z serii premium za siedemdziesiąt złotych, a po roku klawisz się zacina od wilgoci. Skutek: wymiana mechanizmu, skuwanie płytki, ponowny montaż. Koszt błędu przekracza trzykrotnie oszczędność na tańszym modelu IP44.

Drugi grzech to mieszanie mechanizmów z różnych serii w jednej ramce. Ramka wielokrotna pasuje wizualnie, ale rozstaw zacisków różni się o milimetr lub dwa, więc mechanizm wchodzi opornie albo wystaje. Kupuj zawsze komplet: mechanizm plus ramka z tej samej linii produktowej. Jeśli planujesz rozbudowę za rok, dokup zapasowe ramki od razu.

Dobór pojedynczego zamiast podwójnego łącznika bywa pozorną oszczędnością. W dużym przedpokoju z dwoma oprawami: sufitową i kinkietem, lepiej sprawdza się podwójny, bo oszczędzasz puszkę, przewód i czas montażu. Różnica w cenie mechanizmu to około dwudziestu złotych, czyli mniej niż koszt dodatkowej puszki podtynkowej.

Brak próbnika napięcia w torbie narzędziowej to proszenie się o kłopoty. Próbnik kosztuje piętnaście złotych i chroni przed porażeniem. Nie polegaj na samej informacji od domownika, że bezpiecznik jest wyłączony, bo tablica rozdzielcza potrafi zaskoczyć etykietą sprzed dziesięciu lat, która dawno straciła aktualność.

Podłączanie przewodu fazowego do zacisku komunikacyjnego to błąd, który natychmiast zamyka obwód na stałe. Światło świeci niezależnie od pozycji klawiszy i nie da się go zgasić. Jeśli tester wskazuje napięcie na obu przewodach łącznikowych jednocześnie, znaczy, że pomyliłeś stronę fazy. Popraw to, zanim oddasz instalację do użytku.

Jeśli planujesz inteligentny dom, zostaw w puszce dodatkowy przewód komunikacyjny. Nawet jeśli dziś montujesz klasyczny włącznik schodowy, w przyszłości zamienisz go na przycisk impulsowy bez kucia ścian. Koszt dodatkowego metra przewodu YDYp to grosze, a oszczędność na remoncie idzie w setki złotych.

Włącznik schodowy to prosty mechanizm, ale jego poprawny dobór wymaga uwzględnienia klasy IP, liczby punktów sterowania, stylu wnętrza oraz kompatybilności z ramką. Zacznij od ustalenia topologii: dwa miejsca to schodowy, trzy i więcej to schodowy-krzyżowy-schodowy. Następnie dobierz klasę szczelności: IP20 do suchych pokojów, IP44 do łazienek i garaży, IP55 na zewnątrz. Na koniec wybierz serię osprzętu, pamiętając o spójności kolorystycznej z oknami i drzwiami.

Przy montażu pamiętaj o pięciu żelaznych zasadach: odłącz napięcie, sprawdź próbnikiem, dokręcaj z wyczuwalnym oporem, nie mieszaj serii w ramce, testuj cały obwód z obu końców. Te pięć kroków eliminuje dziewięćdziesiąt procent usterek, które trafiają na fora internetowe po pierwszym samodzielnym remoncie.

Zanim klikniesz „kup", sprawdź, czy wybrany model ma wariant z podświetleniem LED w tej samej serii. Jeśli tak, dodaj go od razu do koszyka. Koszt różnicy jest minimalny, a komfort lokalizacji łącznika po ciemku docenisz każdej nocy.

Źródła i normy

• PN-HD 60364 instalacje elektryczne niskiego napięcia
• PN-HD 60364-7-701 wymagania dotyczące pomieszczeń z natryskiem i wanną
• PN-EN 60669-1 łączniki do stałych instalacji elektrycznych domowych i podobnych
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
