Włącznik schodowy pojedynczy – schemat, który samodzielnie wykonasz

Planujesz instalację oświetlenia na schodach i właśnie uświadomiłeś sobie, że zwykły włącznik nie pozwoli ci zgasnąć światło z góry, gdy już zdążyłeś je zapalić na dole? To powszechny dylemat, który potrafi napsuć krwi nawet doświadczonym majsterkowiczom. Schemat włącznika schodowego pojedynczego wygląda na papierze prosto, ale diabeł tkwi w szczegółach w odpowiednim dobraniu przewodów, rozpoznaniu zacisków i przestrzeganiu norm bezpieczeństwa. Chodzi o coś więcej niż estetyczne rozwiązanie; źle wykonany obwód może stworzyć realne zagrożenie porażenia lub pożaru.

• Schemat elektryczny włącznika schodowego oznaczenia i połączenia
• Jak podłączyć włącznik schodowy krok po kroku
• Najczęstsze błędy przy instalacji włącznika schodowego
• Zaawansowane opcje i możliwości rozbudowy instalacji schodowej
• Pytania i odpowiedzi dotyczące włącznika schodowego pojedynczego schemat

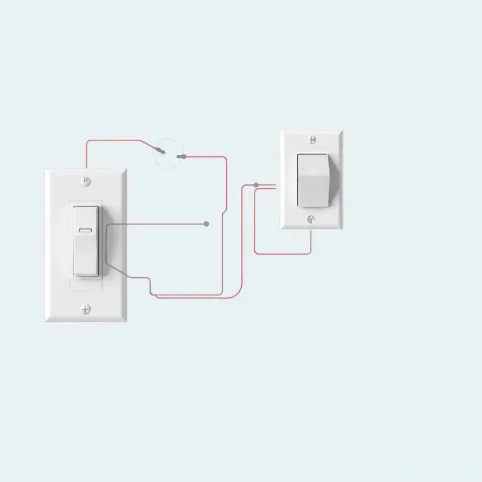

Schemat elektryczny włącznika schodowego oznaczenia i połączenia

Zasada działania włącznika dwukierunkowego

Włącznik schodowy to w istocie przełącznik dwupozycyjny oznaczany w dokumentacji technicznej skrótem SPDT (Single Pole Double Throw). W odróżnieniu od standardowego włącznika jednobiegunowego, który tylko zamyka lub przerywa obwód, ten typ dysponuje trzema zaciskami pozwalającymi na przełączanie obwodu w dwóch niezależnych kierunkach. Dzięki temu para takich urządzeń umieszczonych na początku i końcu korytarza umożliwia pełne sterowanie jednym źródłem światła z dwóch miejsc. Mechanizm działa na zasadzie przekładania styku wspólnego między dwoma obwodami, co fizycznie zmienia trasę przepływu prądu.

Każdy włącznik schodowy wyposażony jest w trzy zaciski: COM (od angielskiego common, czyli wspólny), NO (normally open, normalnie rozwarty) oraz NC (normally closed, normalnie zwarty). Zacisk COM stanowi punkt przyłączenia przewodu fazowego doprowadzonego do włącznika, natomiast NO i NC służą do połączenia zacisków obu przełączników ze sobą za pomocą tak zwanych przewodów przelotowych. W stanie spoczynku (gdy dźwignia jest w jednej pozycji) styk COM jest połączony z NC, a po przełączeniu przeskakuje do NO. Właśnie ta zmiana połączenia umożliwia odwrócenie logiki działania obwodu.

Dobór odpowiednich przewodów i ich oznaczenia

Instalacja schodowa wymaga użycia przewodów trzyżyłowych o przekroju minimum 3 × 1,5 mm², przy czym dla obwodów o długości przekraczającej dwadzieścia metrów zaleca się stosowanie przekroju 3 × 2,5 mm² w celu zminimalizowania strat napięciowych. Przewód fazowy (oznaczany kolorem brązowym lub czarnym, literą L w dokumentacji) dostarcza napięcie do pierwszego włącznika, skąd następnie jest przełączany do drugiego. Przewód neutralny (niebieski, oznaczany literą N) biegnie bezpośrednio z rozdzielnicy do źródła światła, pomijając włączniki w ogóle. Przewód ochronny (żółto-zielony, oznaczany PE) łączy metalową obudowę lampy z uziemieniem ochronnym w rozdzielnicy.

Może Cię zainteresować też ten artykuł Jak podłączyć włącznik schodowy pojedynczy SIMON 10

Błędem popełnianym przez niedoświadczonych instalatorów jest prowadzenie przewodu neutralnego przez puszki włączników, co jest zupełnie niepotrzebne i komplikuje instalację. Neutralny nie musi przechodzić przez włączniki, ponieważ funkcja przełącznika polega wyłącznie na kierowaniu fazy, nie zaś na przerywaniu obwodu neutralnego. Zasada ta obowiązuje we wszystkich typach instalacji jednofazowych zgodnie z normą PN-HD 60364, która stanowi polską wersję międzynarodowej normy IEC 60364.

Prawidłowe podłączenie źródła światła

Lampa LED lub tradycyjna żarówka otrzymuje zasilanie w następujący sposób: przewód fazowy z drugiego włącznika (z zacisku COM) podłącza się do jednego zacisku przyłączeniowego oprawy, natomiast przewód neutralny łączy się bezpośrednio z drugim zaciskiem lampy. Uziemienie ochronne należy połączyć ze śrubą masową w oprawie, co w przypadku metalowych obudów stanowi podstawowe zabezpieczenie przed porażeniem w sytuacji awarii izolacji. Wszystkie połączenia w puszce przyłączeniowej lampy muszą być wykonane w sposób trwały, najlepiej poprzez zaciskanie tulejek typu NSGV lub lutowanie, a nie zwykłe skręcanie gołych żył.

Jak podłączyć włącznik schodowy krok po kroku

Przygotowanie przed rozpoczęciem prac

Bezwzględnym pierwszym krokiem jest wyłączenie napięcia w całym mieszkaniu lub domu poprzez wyłączenie odpowiedniego obwodu w rozdzielnicy głównej. Nie wystarczy wyłączyć tylko jednego bezpiecznika zaleca się wyłączenie całego zasilania strefy, w której prowadzona jest instalacja, aby uniknąć przypadkowego zwarcia. Po wyłączeniu zasilania obowiązkowo należy sprawdzić brak napięcia miernikiem lub próbnikiem napięcia na każdym przewodzie, z którym planuje się pracować. Dopiero potwierdzenie zerowego potencjału upoważnia do przystąpienia dalszych czynności.

Podobny artykuł Jak podłączyć włącznik schodowy podwójny Simon 10

Przed rozpoczęciem montażu warto naszkicować plan trasy przewodów, uwzględniając rozmieszczenie puszek montażowych, ich głębokość oraz odległości między punktami przyłączeniowymi. Standardowe puszki podtynkowe mają średnicę 60 mm i głębokość 40-60 mm; w przypadku instalacji wymagających większej liczby przewodów zaleca się stosowanie puszek głębszych lub podwójnych. Dobrze zaplanowana trasa minimalizuje późniejsze problemy z docinaniem i gięciem przewodów wewnątrz ściany.

Prowadzenie przewodów i montaż puszek

Po wytyczeniu trasy przewody prowadzi się w bruzdach ściennych lub wewnątrz rurek instalacyjnych (peszli), które chronią izolację przed uszkodzeniami mechanicznymi. Przewód trzyżyłowy łączy puszkę pierwszego włącznika z puszką drugiego włącznika stanowi on tak zwany obwód przelotowy. Z pierwszej puszki wychodzi również przewód zasilający z fazą (L) biegnący od rozdzielnicy. Z drugiej puszki wychodzi przewód fazowy idący do lampy. Wszystkie przewody powinny być prowadzone w odstępach co najmniej 5 mm od siebie, aby zapobiec wzajemnemu ogrzewaniu się przy obciążeniu.

Montaż puszek odbywa się za pomocą gipsu lub specjalnej zaprawy montażowej, przy czym przed włożeniem puszki do otworu należy usunąć wszelkie zanieczyszczenia i zwilżyć powierzchnię wodą dla lepszej przyczepności. Puszki muszą być osadzone równo z powierzchnią ściany, wystające lub cofnięte elementy utrudnią późniejszy montaż osprzętu i mogą powodować pęknięcia tynku. Po związaniu zaprawy (minimum 24 godziny) można przystąpić do wciągania przewodów i podłączania urządzeń.

Powiązany temat Jak podłączyć włącznik schodowy dotykowy BarON

Podłączanie włączników i lampy

Do zacisku COM pierwszego włącznika podłącza się przewód fazowy (brązowy lub czarny) doprowadzony z rozdzielnicy. Następnie przewody przelotowe (dowolnych kolorów spoza zestawu podstawowego, najczęściej szary i czarny) łączą odpowiednio zaciski NO i NC pierwszego włącznika z analogicznymi zaciskami drugiego włącznika. W drugim włączniku zacisk COM łączy się przewodem fazowym biegnącym do źródła światła. Prawidłowość połączeń NO-NO i NC-NC między oboma włącznikami determinuje kę działania układu.

W puszce przyłączeniowej lampy przewód fazowy z drugiego włącznika podłącza się do jednego zacisku oprawy, natomiast przewód neutralny (niebieski) łączy się bezpośrednio z rozdzielnicy do drugiego zacisku. Uziemienie (żółto-zielone) łączy metalową obudowę lampy z listwą uziemiającą w rozdzielnicy. Wszystkie połączenia wewnątrz puszki muszą być zabezpieczone koszulkami termokurczliwymi lub taśmą izolacyjną wysokiej jakości, aby wykluczyć ryzyko zwarcia nawet przy minimalnym przesunięciu przewodów.

Testowanie i uruchomienie instalacji

Przed włączeniem zasilania obowiązkowo sprawdza się ciągłość wszystkich połączeń miernikiem uniwersalnym w trybie pomiaru rezystancji. Kontinualność przewodów oznacza prawidłowe połączenie; warto również zmierzyć opór izolacji między przewodami fazowymi a neutralnym, który przy sprawnych przewodach powinien być nieskończenie wysoki. Pomiar napięcia na każdym zacisku przed dotknięciem ich gołymi rękami to na konieczność nawet przy wyłączonym automatycznym wyłączniku może dojść do błędnego podłączenia w rozdzielnicy.

Po włączeniu zasilania test polega na wielokrotnym naciśnięciu obu włączników i obserwacji, czy światło zapala się i gasi niezawodnie z każdego miejsca. Jeśli lampa nie reaguje, natychmiast wyłączyć zasilanie i sprawdzić połączenia najczęstszą przyczyną jest pomylenie zacisków NO z NC lub brak styku w jednym z przewodów przelotowych. Jeśli natomiast światło świeci stale i żaden z włączników nie powoduje zgaśnięcia, oznacza to zwarcie między przewodami NO i NC.

Najczęstsze błędy przy instalacji włącznika schodowego

Pomyłki w podłączeniu zacisków NO i NC

Najczęstszym błędem jest pomylenie zacisków NO (normalnie rozwarty) z NC (normalnie zwarty) przy łączeniu przewodów między włącznikami. Skutkiem jest sytuacja, w której światło świeci się stale albo przełączniki działają w sposób chaotyczny, na przykład jeden włącznik gasi, a drugi zapala światło. Problem wynika z niezrozumienia zasady działania przełącznika dwukierunkowego, gdzie zaciski muszą być połączone krzyżowo: NO z NC i NC z NO. Przed zamknięciem puszki dekoracyjnej warto wielokrotnie przetestować działanie obwodu, aby uniknąć kosztownego remontu ściany.

Innym częstym błędem jest podłączanie przewodu neutralnego do zacisku COM zamiast fazy. W takiej konfiguracji włącznik teoretycznie działa, lecz stwarza śmiertelne niebezpieczeństwo, ponieważ nawet przy wyłączonym świetle na przewodzie fazowym do lampy panuje pełne napięcie. Urządzenie oświetleniowe wydaje się zgaszone, lecz jego obudowa może znajdować się pod napięciem, co przy dotknięciu metalowej powierzchni grozi porażeniem. Ten błąd jest szczególnie podstępny, ponieważ latarka LED czy miernik napięcia wykazują pozorną poprawność działania.

Zły dobór przekroju przewodów i niedostateczne zabezpieczenia

Stosowanie przewodów o zbyt małym przekroju to błąd popełniany najczęściej z powodów oszczędnościowych, który w dłuższej perspektywie może doprowadzić do przegrzania izolacji i pożaru. Przekrój 1,5 mm² pozwala na obciążenie do około 16 amperów w instalacjach stacjonarnych, co przy typowym oświetleniu LED o mocy kilkudziesięciu watów jest marginesie bezpieczeństwa. Jednak przy zastosowaniu żarówek halogenowych o mocy 200-300 watów na każdym stopniu schodów obciążenie rośnie dramatycznie, a za cienki przewód staje się realnym zagrożeniem.

Równie niebezpieczny jest brak wyłącznika różnicowoprądowego (RCD) w obwodzie oświetlenia schodowego. Norma PN-HD 60364 wymaga stosowania zabezpieczeń różnicowoprądowych o znamionowym prądzie różnicowym 30 mA dla obwodów w pomieszczeniach mieszkalnych. Wyłącznik RCD monitoruje różnicę prądów między przewodem fazowym a neutralnym i w przypadku upływu prądu przez ciało osoby porażonej odłącza zasilanie w ułamku sekundy. Bez tego urządzenia jedyny wyłącznik nadprądowy (klasyczny bezpiecznik) nie zareaguje na prąd upływający przez człowieka, ponieważ nie przekracza on wartości znamionowej bezpiecznika.

Naruszenie izolacji i brak oznaczeń przewodów

Uszkodzenie izolacji przewodów podczas wbijania wkrętów mocujących puszki lub przy wbijaniu gwoździ podczas późniejszego zawieszania obrazów to pozornie błahy problem, który może ujawnić się po latach. Przewody prowadzone w ścianach powinny być chronione rurkami instalacyjnymi lub układane w wyżłobieniach z minimalną warstwą tynku. Przebijanie izolacji ostrymi narzędziami w miejscach, gdzie przebieg przewodów nie jest dokładnie znany, stanowi główną przyczynę późniejszych zwarć i awarii.

Brak oznaczeń przewodów etykietkami identyfikacyjnymi to błąd, który utrudnia późniejsze modyfikacje i naprawy. W profesjonalnych instalacjach stosuje się kolorowe tulejki zaciskowe lub opaski kablowe z opisem funkcji każdego przewodu. Chaotycznie ułożone, nieoznaczone przewody w puszce wielokrotnej potrafią wprawić w zakłopotanie nawet doświadczonego elektryka, nie wspominając o amatorze, który po latach próbuje rozbudować instalację o dodatkowe obwody.

Praktyczne wskazówki unikania błędów

Stosowanie miernika napięcia przed każdym dotknięciem przewodów to nawyk, który powinien wejść w krew każdemu, kto choć raz doświadczył nieprzyjemnego ukłucia prądu. Podwójne sprawdzenie nawet przy pewności wyłączenia zasilania to standard w branży elektrycznej, który ratuje życie. Dotyczy to szczególnie sytuacji, gdy w domu prowadzone są jednocześnie inne prace remontowe ktoś mógł przez pomyłkę przywrócić zasilanie bez wiedzy osoby pracującej przy instalacji.

Dokręcanie zacisków z odpowiednim momentem obrotowym to , którą pomija większość amatorów. Zbyt luźny styk powoduje iskrzenie, nagrzewanie się zacisku i w konsekwencji stopnienie izolacji; zbyt mocne dokręcenie może zaś zerwać gwint lub zmiażdżyć rdzeń aluminiowy przewodu. Producenci osprzętu elektrycznego podają w instrukcjach zalecane momenty dokręcania, które dla typowych zacisków włączników mieszczą się w zakresie 0,5-0,8 Nm. Warto zaopatrzyć się w wkrętak dynamometryczny lub przynajmniej kontrolować siłę ręcznego dokręcania.

Zaawansowane opcje i możliwości rozbudowy instalacji schodowej

Integracja z systemami smart-home

Współczesne instalacje elektryczne coraz częściej integrują się z systemami inteligentnego zarządzania budynkiem, co otwiera zupełnie nowe możliwości sterowania oświetleniem schodowym. Moduły Wi-Fi lub Zigbee montowane w puszce za tradycyjnym włącznikiem pozwalają na zdalne włączanie i wyłączanie światła oraz programowanie automatycznych scen oświetleniowych. Można skonfigurować scenariusz, w którym naciśnięcie włącznika schodowego uruchamia delikatne oświetlenie nocne na całym piętrze, a nie tylko samą lampę schodową.

Alternatywą dla modułów radiowych jest zastosowanie przekaźnika bistabilnego zamontowanego w puszce przyłączeniowej lampy lub w rozdzielnicy. Urządzenie to zapamiętuje swój stan po zaniku napięcia, co eliminuje problem niepożądanego załączenia oświetlenia po powrocie zasilania. Przekaźnik bistabilny można sterować standardowymi przyciskami dzwonkowymi, które zużywają mniej energii niż tradycyjne włączniki bistabilne i pozwalają na swobodniejsze rozmieszczanie punktów sterowania w dowolnych lokalizacjach.

Dodatkowe funkcje: timer, czujnik zmierzchu, automatyczny wyłącznik

Timer schodowy to urządzenie montowane w rozdzielnicy, które automatycznie wyłącza oświetlenie po upływie ustawionego czasu zazwyczaj od kilkunastu sekund do kilku minut. Rozwiązanie to eliminuje problem pozostawionego włączonego światła na klatce schodowej bloku mieszkalnego, gdzie rachunki za energię obciążają wspólnotę. W domach jednorodzinnych timer sprawdza się w piwnicach, garażach i na strychach, czyli pomieszczeniach, gdzie zdarza się zapomnieć zgasić światło.

Czujnik zmierzchu montowany przy lampie schodowej automatycznie włącza oświetlenie po zapadnięciu zmroku i wyłącza o świcie, co dodatkowo redukuje zużycie energii elektrycznej w porównaniu z ręcznym sterowaniem. Urządzenie działa na zasadzie pomiaru natężenia oświetlenia otoczenia przez fotodiodę; próg zadziałania reguluje się potencjometrem wbudowanym w obudowę czujnika. W połączeniu z czujnikiem ruchu (PIR) oświetlenie schodowe może działać wyłącznie wtedy, gdy wykryje obecność osoby, co jest rozwiązaniem szczególnie przydatnym dla osób starszych lub dzieci chodzących nocą.

Przed przystąpieniem do jakiejkolwiek modyfikacji instalacji elektrycznej konieczne jest upewnienie się, że prace zostaną wykonane zgodnie z obowiązującymi normami i przepisami bezpieczeństwa obowiązującymi w Polsce. Wszelkie zmiany w układzie rozdzielnicy powinny być konsultowane z uprawnionym elektrykiem posiadającym stosowne certyfikaty. Prawidłowo wykonana instalacja schodowa służy bezawaryjnie przez dziesięciolecia, zapewniając komfort i bezpieczeństwo wszystkim domownikom.
