Włącznik schodowy – schemat, podłączenie i zasada działania bez pomyłek

Wchodzisz po ciemku na piętro, macałeś właśnie ścianę przy schodach, a switch nadal siedzi tylko na dole. Wtedy w głowie zapala się konkretna myśl: czas zamontować włącznikiem schodowym sterowane oświetlenie, żeby nigdy więcej nie brnąć w ciemności. Kłopot w tym, że po pierwszym wyszukiwaniu internet zalewa sprzeczne schematy, a połowa poradników pomija najważniejsze: dlaczego dany układ działa i kiedy zwykły osprzęt już nie wystarczy. Ten tekst idzie głębiej niż standardowy tutorial znajdziesz tu fizykę przełączania fazy, dokładne kolory i przekroje przewodów, normy montażowe, realne widełki cenowe oraz pułapki, w które wpadają nawet doświadczeni majsterkowicze.

• Podłączenie włącznika schodowego krok po kroku ze schematem
• Różnica między włącznikiem schodowym a krzyżowym w praktyce
• Sterowanie oświetleniem schodów z trzech i więcej punktów
• Inteligentne oświetlenie schodów czujnik ruchu i smart zamiast klasyki

Podłączenie włącznika schodowego krok po kroku ze schematem

Zanim sięgniesz po śrubokręt, zrozum jedną rzecz. Włącznik schodowy nie przerywa obwodu tak jak zwykły łącznik jednobiegunowy. On jedynie przełącza fazę zasilającą między dwoma wyjściami, dzięki czemu druga klatka schodowa albo sąsiedni pokój mogą zapalić lub zgasić tę samą lampę. Mechanizm jest banalny: wewnątrz obudowy siedzą trzy zaciski oznaczone jako wspólny (COM lub L) oraz dwa wyjścia (oznaczone zwykle strzałkami lub cyframi 1 i 2), a w środku obraca się styk, który w każdym położeniu daje napięcie na jedno z wyjść. Dlatego do poprawnej pracy potrzebujesz aż trzech żył roboczych między obydwoma łącznikami.

Sam montaż zaczyna się od rozdzielni. Wyłączenie napięcia wyłącznikiem głównym to absolutna podstawa, nawet jeśli wydaje ci się, że wiesz, który bezpiecznik obsługuje obwód. Po upewnieniu się próbnikiem, że w puszce nie ma fazy, zacznij od doprowadzenia zasilania. Przewód fazowy L (kolor brązowy lub czarny w zależności od instalacji) wchodzi do puszki pierwszego łącznika na zacisk COM. Przewód neutralny N (niebieski) biegnie z rozdzielni prosto do oprawki lampy, omijając łączniki, bo żarówka potrzebuje go niezależnie od pozycji przełącznika.

Kluczowy fragment układu stanowi przewód łączący oba łączniki. Pomiędzy zaciskami 1 i 2 pierwszego oraz drugiego łącznika ciągniesz dwie żyły oznaczone najczęściej kolorem szarym lub czerwonym. To właśnie nimi płynie faza po przełączeniu. Z zacisku COM drugiego łącznika wychodzi przewód powrotny, który podłączasz do oprawki oświetleniowej. Całość uzupełnia przewód ochronny PE (żółto-zielony), który w polskich instalacjach podłączasz do kostki w puszce i do metalowej obudowy oprawki, jeśli ta posiada zacisk ochronny.

Końcowy efekt sprawdź miernikiem napięcia po ponownym załączeniu bezpiecznika. Napięcie 230 V powinno pojawić się na zacisku COM każdego łącznika po przejściu do odpowiedniej pozycji. Jeśli lampa świeci w obu skrajnych położeniach, a gaśnie pośrodku, masz pewność, że mechanizm przełączający działa poprawnie. Brak zapłonu przy prawidłowym napięciu na oprawce oznacza zwykle uszkodzoną żarówkę albo luźny styk w kostce.

Każde łączenie przewodów wykonuj przy wyłączonym bezpieczniku. Napięcie 230 V zabija, a przewód fazowy pod napięciem może wywołać silne skurcze mięśni i upadek z drabiny. Próbnik napięcia trzymaj zawsze przy sobie.

Różnica między włącznikiem schodowym a krzyżowym w praktyce

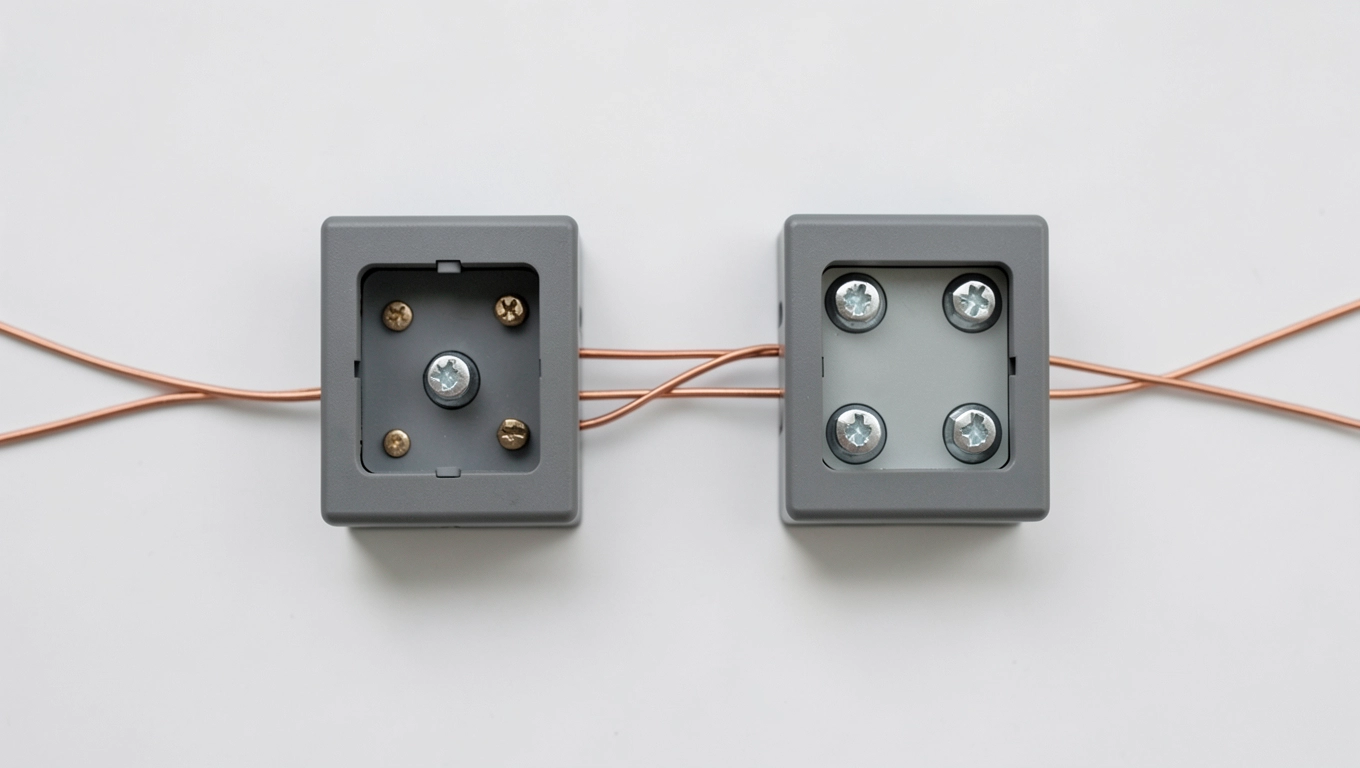

Łatwo pomylić osprzęt o zbliżonym wyglądzie, bo oba modele mają po dwa klawisze albo identyczną obudowę. Różnica kryje się w liczbie zacisków oraz w sposobie prowadzenia przewodów. Włącznik schodowy (nazywany też dwukierunkowym albo zmiennym) ma dokładnie trzy zaciski: jeden wspólny i dwa wyjściowe. Włącznik krzyżowy posiada cztery zaciski, bo potrafi zamienić miejscami dwie pary przewodów, czego zwykły schodowy nie zrobi.

Krzyżowy wchodzi do gry wtedy, gdy potrzebujesz trzeciego, czwartego i każdego kolejnego punktu sterowania. Stoi on fizycznie pomiędzy dwoma łącznikami schodowymi i „skrzyżowuje” przewody w zależności od położenia klawisza. Gdybyś spróbował wpiąć krzyżowy w miejsce schodowego, po prostu nie podłączysz czwartego zacisku i obwód albo nie ruszy, albo zewrze fazę z neutralnym w najgorszym razie wywoła iskrzenie w puszce.

Mechanizm różnicy polega na prostej fizyce styków. W schodowym mamy tylko jedną parę styków ruchomych, która wybiera jedno z dwóch wyjść. W krzyżowym działają dwie pary styków zależne od położenia dźwigni jednocześnie przełączają obie żyły fazowe między sobą. Dlatego przy trzech punktach sterowania prąd płynie inną trasą w zależności od tego, który klawisz jest wciśnięty. Bez krzyżowego ta sama trasa musiałaby istnieć przez cały czas, a po dodaniu trzeciego punktu byłoby to niemożliwe bez skrzyżowania żył.

Koszt zakupu osprzętu rośnie liniowo, ale oszczędność pojawia się gdzie indziej. Jeden krzyżowy za 35 zł pozwala uniknąć kucia ścian i prowadzenia dodatkowych kabli sterujących z rozdzielni, które przy czterech punktach kosztowałyby kilkaset złotych w samej robociźnie. Dlatego inwestycja w droższy łącznik zwraca się błyskawicznie, szczególnie w domach wielopiętrowych z długimi klatkami schodowymi.

Sterowanie oświetleniem schodów z trzech i więcej punktów

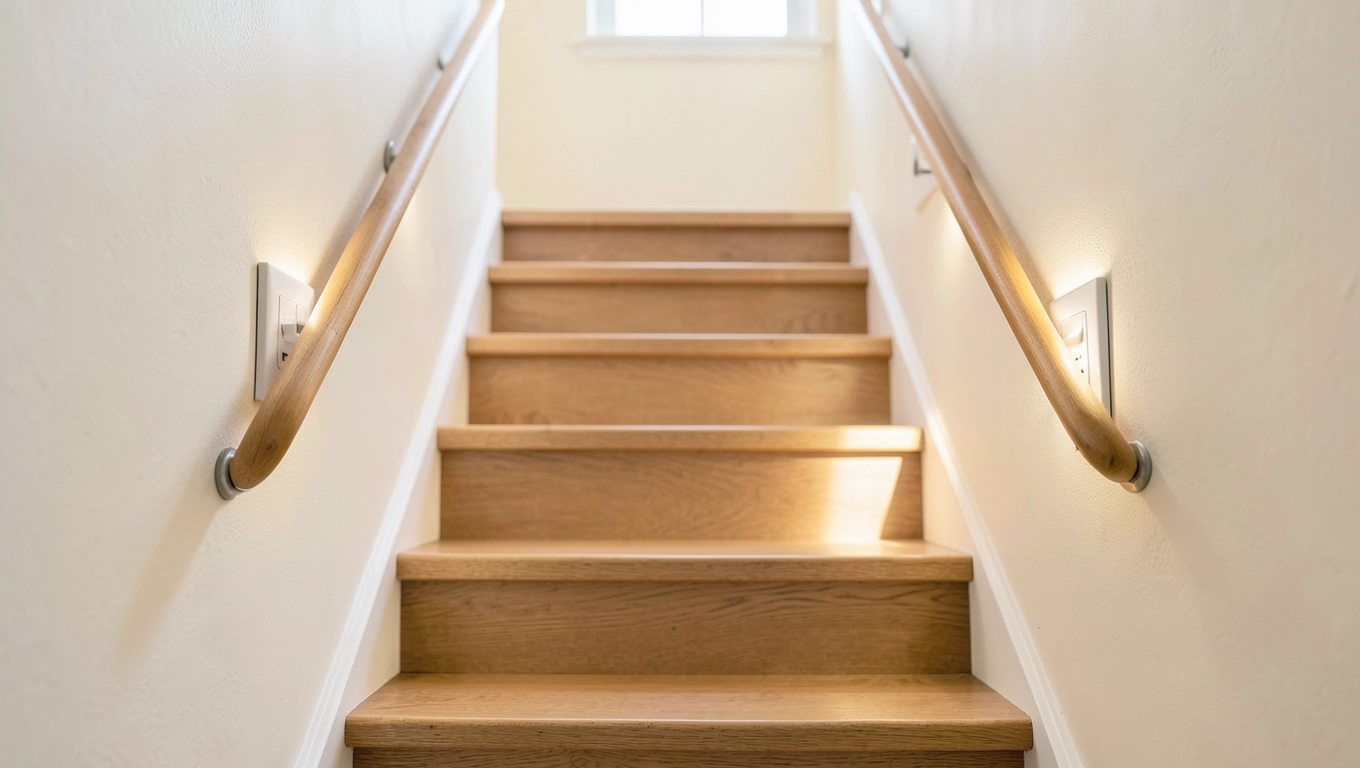

Trzypunktowe sterowanie oświetleniem na schodach to nie fanaberia, lecz logiczna konsekwencja długości trasy. Dom trzykondygnacyjny wymaga punktu na parterze, półpiętrze i piętrze w przeciwnym razie jedna z sekcji klatki zostanie nieoświetlona. W takim układzie potrzebujesz dwóch łączników schodowych na krańcach obwodu oraz jednego krzyżowego pośrodku. Schemat elektryczny przypomina wtedy literę H, gdzie środkowy element zamienia ramiona w zależności od położenia.

Wzór na liczbę łączników krzyżowych jest prosty: (n − 1) krzyżowych plus dwa schodowe na końcach, gdzie n oznacza całkowitą liczbę punktów sterowania. Dla czterech miejsc potrzebujesz trzech krzyżowych i dwóch schodowych, dla pięciu czterech krzyżowych i tak dalej. Każdy dodatkowy punkt oznacza cztery żyły sterujące, które musisz poprowadzić przez wszystkie puszki pośrednie, co przy długich trasach szybko zjada przekrój kanału kablowego.

Praktyczny przykład z trzypiętrowego domu pokazuje skalę wyzwania. Klatka schodowa o długości 9 metrów wymaga prowadzenia kabla YDYp 4×1,5 mm² od dołu do góry z odczepem na półpiętrze. Łączny koszt materiałów w 2024 roku oscyluje w granicach 180-260 zł za sam kabel, plus 80-140 zł za osprzęt. Do tego dochodzi robocizna elektryka (od 120 zł za punkt), co przy czterech punktach daje budżet 600-900 zł. Samodzielny montaż obniża go mniej więcej o połowę, ale wymaga pewności w diagnozowaniu ewentualnych błędów.

Wysokość montażu łączników reguluje norma PN-HD 60364. W pomieszczeniach mieszkalnych przyjmuje się 140-150 cm od poziomu podłogi do osi łącznika, co zapewnia wygodny dostęp dorosłemu użytkownikowi i utrudnia przypadkowe uruchomienie przez małe dziecko. Na klatkach schodowych warto rozważyć montaż nieco niżej (120-130 cm), bo schody często pokonujemy z pełnymi rękami albo z dzieckiem na rękach, a niższy łącznik łatwiej trafić wzrokiem w półmroku.

Planując rozmieszczenie puszek, zostawiaj zapas kabla około 15 cm w każdej puszce. Przy późniejszych modyfikacjach albo wymianie osprzętu unikniesz konieczności przedłużania żył, co w przypadku aluminium wymaga specjalnych kostek termokurczliwych.

Inteligentne oświetlenie schodów czujnik ruchu i smart zamiast klasyki

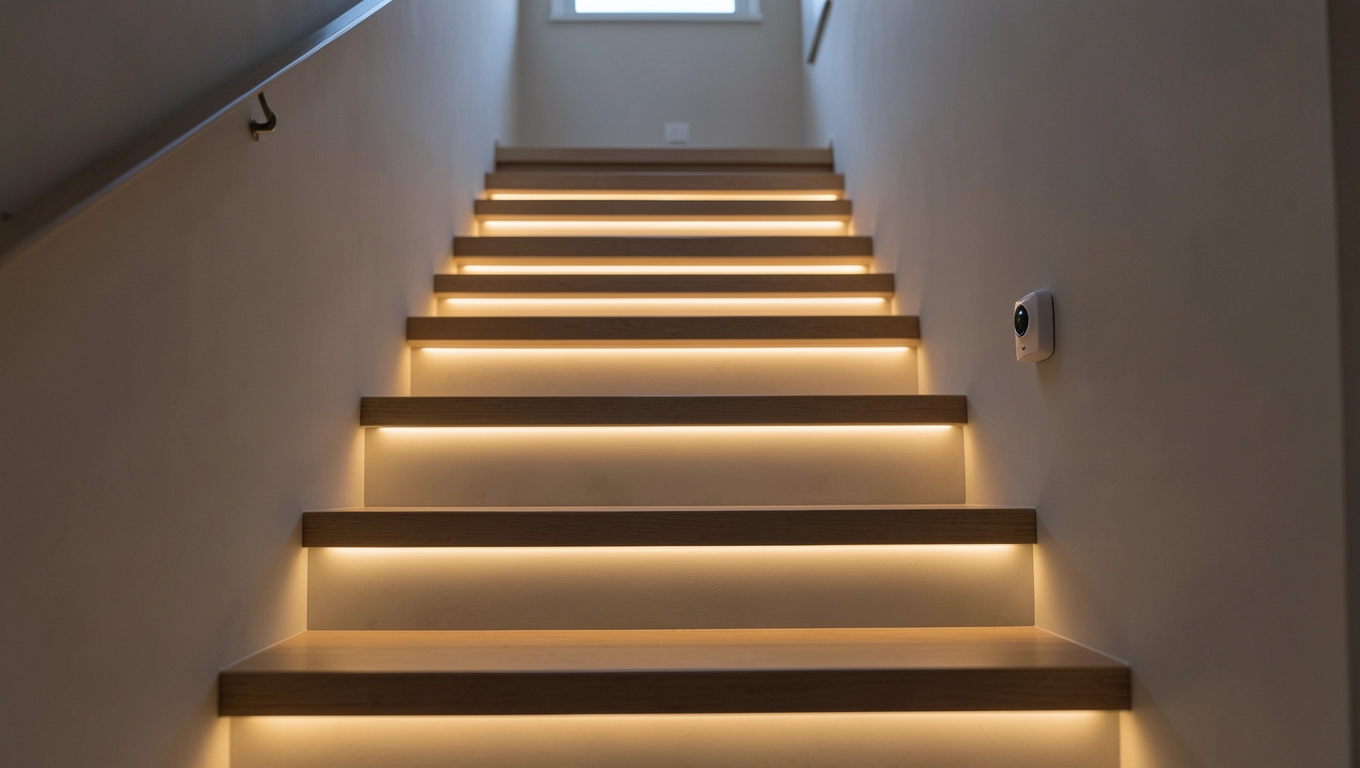

Jeśli kucie ścian i prowadzenie czterech żył sterujących brzmi jak koszmar, czujnik ruchu rozwiązuje problem bez remontu. PIR (pasywny czujnik podczerwieni) reaguje na zmianę temperatury w polu widzenia, mikrofalowy wykrywa ruch na zasadzie efektu Dopplera. W praktyce na klatce schodowej lepiej sprawdza się PIR, bo reaguje konkretnie na osobę, a nie na przeciąg czy kołysanie zasłonki. Kąt detekcji 120-180 stopni pokrywa całą szerokość biegu schodów, a czas podtrzymania ustawiasz od 10 sekund do kilku minut.

Montaż czujnika sprowadza się do podłączenia trzech przewodów: fazy, neutralnego oraz wyjścia sterującego do lampy. Schemat wpinany jest w miejsce klasycznego łącznika, więc nie musisz kuć ścian wystarczy puszka istniejąca albo nowa natynkowa. Zasięg detekcji do 8 metrów w zupełności wystarcza na klatkę domu jednorodzinnego. Koszt urządzenia waha się od 35 do 110 zł, w zależności od stopnia ochrony IP i producenta.

Sterowanie smart to drugie podejście bez kucia. Moduł Wi-Fi, Zigbee albo Bluetooth wpinany jest za łącznikiem w puszce i pozwala zapalać światło telefonem, głosem albo harmonogramem. Tu jednak pojawia się realne ryzyko: gdy telefon się rozładuje po całym dniu, a ty właśnie wnosisz zakupy po schodach, smartfon niewiele pomoże. Dlatego moduły smart działają najlepiej jako uzupełnienie klasycznego łącznika schodowego, a nie jego całkowity zamiennik.

Z perspektywy bezpieczeństwa czujnik ruchu wygrywa z klasycznym łącznikiem w jednym aspekcie: nie trzeba szukać włącznika po ciemku. Światło zapala się automatycznie, gdy tylko postawisz stopień na pierwszym schodku. Dla starszych domowników to różnica między spokojnym wejściem a ryzykiem potknięcia. Minusem pozostaje brak możliwości świadomego sterowania jeśli chcesz zostawić lampę zgaszoną na czas drzemki dziecka, czujnik i tak ją zapali przy najdrobniejszym ruchu.

W instalacjach starszych niż 25 lat, zwłaszcza z przewodami aluminiowymi, samodzielny montaż odpada. Aluminium pęka przy wielokrotnym zginaniu, a połączenie Cu-Al wymaga specjalnych kostek z pastą kontaktową. W takiej sytuacji elektryk z uprawnieniami SEP to nie luksus, lecz konieczność.

Bezpieczeństwo i najczęstsze błędy montażowe

Trzy grzechy główne elektryki domowej powtarzają się w statystykach straży pożarnej co roku. Pierwszy to brak przewodu ochronnego PE w puszce w starszych blokach z lat 70. i 80. instalacja dwuprzewodowa nie ma żółto-zielonej żyły, a współczesne oprawy LED wymagają uziemienia, jeśli posiadają metalową obudowę. Drugi grzech to zbyt cienki przewód: oświetlenie schodowe zwykle ciągnie się na YDYp 3×1 mm², choć dla bezpieczeństwa i zapasu mocy lepszy jest 3×1,5 mm². Trzeci to brak wyłącznika nadprądowego dedykowanego obwodowi wspólny bezpiecznik 10 A na pół mieszkania nie chroni poszczególnych sekcji.

Kiedy koniecznie wezwać elektryka? W trzech sytuacjach: instalacja aluminiowa, brak PE w puszce, jakiekolwiek ślady przegrzania (ciemne plamy wokół kostki, zapach spalenizny). Uprawnienia SEP do 1 kV pozwalają fachowcowi legalnie wykonać pomiary impedancji pętli zwarcia oraz rezystancji izolacji, czego amatorski multimetr nie zastąpi. Koszt takiej usługi przy wymianie jednego obwodu oświetleniowego to zwykle 250-500 zł, włącznie z materiałem i protokołem pomiarowym.

Checklisty przed montażem

Zanim zaczniesz, sprawdź pięć rzeczy. Czy rozdzielnia ma wolny wyłącznik nadprądowy B10 lub B6. Czy przewód zasilający ma przekrój minimum 1,5 mm². Czy w puszkach jest wystarczająco dużo miejsca na cztery żyły schodowe. Czy oprawka oświetleniowa posiada zacisk PE. Czy masz próbnik napięcia, miernik oraz zestaw kostek Wago albo zaciskowych. Brak któregokolwiek z tych elementów oznacza, że lepiej zatrzymać się i uzupełnić braki niż improwizować na miejscu.

Łączniki schodowe zdejmują z ciebie obowiązek ciągłego biegania po schodach w poszukiwaniu właściwego klawisza. Jednocześnie ich montaż jest wystarczająco prosty, by wykonać go samodzielnie z dwiema parami rąk, śrubokrętem i odrobiną szacunku do fizyki prądu. Przy więcej niż dwóch punktach sterowania dorzuć krzyżowe, a gdy remont nie wchodzi w grę, sięgnij po czujnik PIR albo moduł smart wszystkie trzy ścieżki prowadzą do tego samego efektu: światło zapala się wtedy, kiedy go potrzebujesz.

Źródła danych: norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), katalogi producentów osprzętu elektroinstalacyjnego (Elektro-Plast, Legrand Polska), średnie ceny rynkowe z okresu IX 2024 II 2025, dane statystyczne KG PSP dotyczące pożarów instalacji elektrycznych.
