Jak podłączyć dotykowy włącznik schodowy Appio krok po kroku

Dotykowy włącznik schodowy potrafi solidnie namieszać nawet wtedy, gdy teoretycznie wszystko już wiemy. Przewody oznaczone L, L1 i L2 wyglądają prosto na schemacie, ale w puszce podtynkowej potrafią zaskoczyć, szczególnie gdy brakuje przewodu ochronnego PE albo gdy okazuje się, że panel w sypialni i ten na półpiętrze odmawiają współpracy. Poniższy przewodnik prowadzi przez każdy etap montażu krok po kroku, łącznie z parowaniem urządzeń w trybie TWO WAY, kalibracją oraz typowymi usterkami, które psują efekt końcowy.

• Kiedy wyłącznik schodowy, a kiedy krzyżowy
• Przygotowanie do montażu wyłącznika dotykowego
• Schemat podłączenia L, L1 i L2 w puszce
• Parowanie włączników w trybie TWO WAY
• Kalibracja i pierwsze uruchomienie panelu dotykowego
• Najczęstsze błędy przy montażu i jak je naprawić
• Konserwacja panelu dotykowego
• FAQ dotyczące puszki podtynkowej i kabli

Kiedy wyłącznik schodowy, a kiedy krzyżowy

Zanim sięgniemy po śrubokręt, warto jasno określić, jaki wariant faktycznie potrzebujemy. Wyłącznik pojedynczy steruje światłem z jednego miejsca i ma tylko zaciski L oraz L1. Podwójny obsługuje dwa niezależne obwody z jednego panelu, więc korzysta z L, L1 i L2. Schematycznie oba są proste, ale zupełnie nieprzydatne tam, gdzie światło załączamy u dołu klatki, a wyłączamy u góry.

Tutaj właśnie wchodzi włącznik schodowy, zwany też dwustopniowym. Pozwala sterować jedną lampą z dwóch różnych punktów, na przykład z parteru i z podestu pierwszego piętra. Jego schemat opiera się na zaciskach L, L1 i L2, gdzie L1 oraz L2 to wyjścia zmienne, przekazujące fazę do drugiego włącznika.

Gdy potrzebujemy trzech lub więcej punktów sterowania, na przykład w długim korytarzu z trzema drzwiami, schemat wymaga jeszcze włącznika krzyżowego montowanego pomiędzy dwoma schodowymi. Jego zaciski to L, L1, L2, L3 oraz L4, a zasada działania polega na wewnętrznym przełączaniu biegunów, dzięki czemu każde naciśnięcie zmienia stan logiczny obwodu.

W praktyce domowej najczęściej spotykamy układ złożony z jednego schodowego i jednego krzyżowego, bo pokrywa on większość klatek schodowych w domach jednorodzinnych. Jeśli planujemy sterować światłem z więcej niż trzech miejsc, na końcówkach łańcucha zawsze zostają włączniki schodowe, a w środku dodajemy krzyżowe.

Tabela porównawcza wariantów

Przygotowanie do montażu wyłącznika dotykowego

Bezpieczeństwo zaczyna się od rozdzielni. W pierwszej kolejności lokalizujemy obwód oświetleniowy, który chcemy modyfikować, i wyłączamy właściwy bezpiecznik. Nie odcinamy całej instalacji, bo niepotrzebnie pozbawiamy prądu lodówkę i router. Norma PN-HD 60364 jasno mówi, że prace przy napięciu 230 V wymagają wcześniejszego odłączenia zasilania oraz weryfikacji braku napięcia próbnikiem.

Po wyłączeniu bezpiecznika dotykamy sondą każdego przewodu w puszce, aby upewnić się, że faza faktycznie zniknęła. Próbnik powinien milczeć, a dioda nie może nawet migać. Jeśli pokazuje napięcie, wracamy do rozdzielni i sprawdzamy, czy wyłączyliśmy właściwy wyłącznik nadprądowy, bo pomyłka w tym miejscu kosztuje najwięcej.

Checklista przed montażem

• Wyłączony bezpiecznik obwodu oświetleniowego w rozdzielni
• Sprawdzone napięcie próbnikiem na każdym przewodzie
• Przygotowany śrubokręt płaski oraz próbnik napięcia
• Przygotowane kombinerki z izolacją do 1000 V
• Wyczyść puszkę z kurzu i resztek tynku
• Zidentyfikowany przewód fazowy L i powrotne L1, L2
• Sprawdzone, czy w puszce jest przewód ochronny PE
• Zaplanowane trasy kabli od puszki do lampy
• Przygotowana taśma izolacyjna oraz złączki WAGO lub kostki
• Włącznik schodowy dopasowany do puszki podtynkowej

Do montażu potrzebujemy śrubokręta płaskiego, próbnika napięcia, kombinerków z izolacją oraz, opcjonalnie, śrubokręta krzyżakowego. Nowoczesne panele dotykowe mają zaciski sprężynowe, które wystarczy wcisnąć i włożyć przewód, ale w starszych instalacjach możemy trafić na śrubki wymagające krzyżaka.

Głębokość puszki podtynkowej to kolejny element, o który pytają najczęściej. Standardowa puszka ma 60 mm średnicy i 45 mm głębokości, co zwykle wystarcza dla panelu schodowego. Głębokość 60 mm daje więcej luzu na zmieszczenie wszystkich przewodów, a krotność pozwala spiąć kilka puszek obok siebie. Jeśli planujemy więcej niż cztery przewody w jednej puszce, warto zainwestować w puszkę głębszą, np. 60 mm, by uniknąć ciasnoty.

STOP. Brak przewodu ochronnego PE w puszce to częsta sytuacja w starszych mieszkaniach. W takim wypadku możemy bezpiecznie zamontować włącznik, ale lampę upewniamy się, że ma izolację podwójną (symbol kwadratu w kwadracie) i jest oznaczona symbolem klasy II. Bez tego należy poprowadzić dodatkowy przewód PE z rozdzielni, co często wymaga kucia ściany.

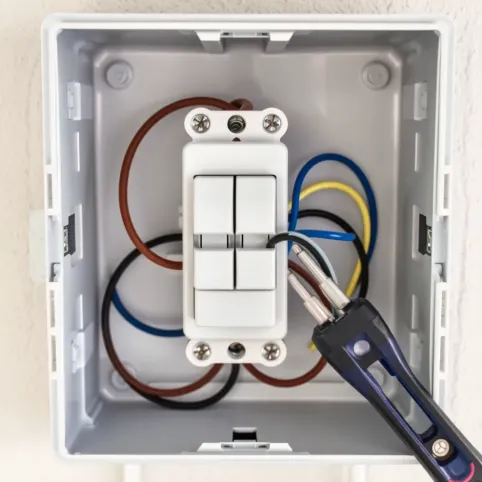

Schemat podłączenia L, L1 i L2 w puszce

Sercem instalacji jest poprawne rozpoznanie przewodów. W puszce podtynkowej zobaczymy przewód fazowy L, oznaczony najczęściej brązową lub czarną izolacją, oraz dwa przewody powrotne L1 i L2 prowadzące do lampy lub do kolejnego włącznika. W układzie schodowym te dwa przewody łączą oba włączniki ze sobą w taki sposób, że każde naciśnięcie na którymkolwiek z nich zmienia stan obwodu.

W wariancie z jedną lampą i dwoma włącznikami schodowymi przewód L wchodzi do zacisku L pierwszego włącznika, a z jego L1 oraz L2 wychodzą dwa przewody łączące go z L1 oraz L2 drugiego. Z zacisku L drugiego włącznika faza idzie do lampy. Z lampy wraca przewód neutralny N, który trafia prosto do rozdzielni, omijając włączniki.

W układzie z włącznikiem krzyżowym zasada wygląda podobnie, ale w środku pojawia się dodatkowy element. Krzyżowy ma cztery zaciski dla przewodów komunikacyjnych L1, L2, L3, L4, gdzie L1 z pierwszego schodowego łączymy z L1 krzyżowego, a L2 pierwszego z L2 krzyżowego. Wyjścia L3 oraz L4 prowadzą do odpowiednich zacisków kolejnego włącznika schodowego lub krzyżowego.

Montaż krok po kroku

Krok 1. Wyłącz napięcie i sprawdź próbnikiem, czy w puszce nie ma fazy. Czas: 2 minuty.

Krok 2. Zidentyfikuj przewody: L (faza), L1 i L2 (powroty lub komunikacja). Pomóż sobie miernikiem, by oznaczyć każdy kolorową taśmą. Czas: 5 minut.

Krok 3. Podłącz przewód fazowy L do zacisku L włącznika. W zaciskach sprężynowych wystarczy wcisnąć dźwignię i wsunąć odizolowany przewód. Czas: 1 minuta.

Krok 4. Podłącz przewody L1 i L2 do odpowiadających im zacisków. Upewnij się, że są symetryczne względem drugiego włącznika, bo zamiana L1 z L2 od razu pokaże się jako brak reakcji. Czas: 3 minuty.

Krok 5. Powtórz schemat na drugim włączniku w parze. Jeśli używamy włącznika krzyżowego, podłączamy go pomiędzy dwoma schodowymi według schematu L1-L4. Czas: 5 minut.

Krok 6. Złóż panel w puszce, delikatnie wkręcając śruby mocujące lub rozginając łapki rozpórne. Sprawdź, czy szklany front jest równo przy ścianie. Czas: 4 minuty.

Krok 7. Włącz napięcie i przystąp do kalibracji panelu zgodnie z procedurą producenta. Czas: 5 minut.

STOP. Nie dokręcaj śrub zacisków na siłę. Zaciski sprężynowe mają ograniczony moment i zbyt mocne ściskanie może uszkodzić mechanizm, prowadząc do grzania styku w trakcie eksploatacji.

Parametry techniczne paneli dotykowych

Parowanie włączników w trybie TWO WAY

Tryb TWO WAY pozwala dwóm panelom dotykowym komunikować się bezprzewodowo tak, by naciśnięcie na jeden z nich natychmiast zmieniało stan drugiego. Działa to dzięki modułowi radiowemu RF pracującemu w paśmie 433 MHz lub 868 MHz, a każdy włącznik matka wysyża do drugiego sygnał o zmianie stanu swojego przekaźnika.

Procedura parowania zaczyna się od wejścia w tryb uczenia się na obu urządzeniach. Zwykle wymaga to przytrzymania palca na sensorze przez pięć do ośmiu sekund, aż dioda LED pod frontem zacznie migać w charakterystycznym rytmie. Drugi panel w tym czasie musi znajdować się w zasięgu, optymalnie w obrębie jednego mieszkania lub domu.

Gdy oba włączniki sygnalizują tryb parowania, krótkie dotknięcie dowolnego z nich powoduje wymianę adresów. Efekt widzimy natychmiast, bo każdy z paneli zaświeca się, gdy dotykamy drugiego. Czas parowania to zwykle trzy do pięciu sekund, a potem włączniki przechodzą w normalny tryb pracy.

Kłopoty zaczynają się, gdy w domu mamy więcej niż dwa panele, bo adresy RF mogą się pomieszać. Rozwiązaniem jest reset wszystkich paneli do ustawień fabrycznych i ponowne parowanie w kolejności matka, RF, matka, RF. Tak przygotowany system działa stabilnie przez lata.

Ściągawka parowania

Kalibracja i pierwsze uruchomienie panelu dotykowego

Kalibracja to kluczowy moment, w którym panel uczy się pojemności naszego palca oraz kompensuje grubość szklanego frontu. Bez niej reakcja może być opóźniona albo całkowicie losowa. Procedura trwa około dwóch minut i zwykle wymaga odłączenia fazy na krótką chwilę.

Po włączeniu napięcia panel przechodzi w tryb automatycznej kalibracji. Dioda LED świeci kolorem czerwonym przez około 90 sekund. W tym czasie nie dotykamy sensora, ale obserwujemy, czy dioda zmienia kolor na niebieski lub zielony. To sygnał, że urządzenie zapamiętało swoje parametry.

Lista normalnych objawów podczas kalibracji obejmuje krótkie mignięcia diody, lekkie buczenie przekaźnika oraz chwilowe zaświecenie podłączonej lampy. Wszystkie te zjawiska są przewidziane przez producenta i nie oznaczają usterki. Problemem jest dopiero ciągłe pulsowanie po zakończeniu kalibracji albo brak jakiejkolwiek reakcji sensora.

Aby sprawdzić poprawność kalibracji, wystarczy lekkie dotknięcie palcem w miejscu oznaczonym ikoną lampy. Panel powinien zaświecić diodę oraz włączyć obwód. Reakcja powinna być natychmiastowa, bez opóźnień. Jeśli dioda LED nie reaguje, najczęściej winne jest zbyt płytkie osadzenie panelu w puszce albo brak kontaktu z przewodem L.

Najczęstsze przyczyny braku reakcji po kalibracji

• Odwrócona polaryzacja przewodu L względem zacisku N (w modelach wymagających neutralnego)
• Zbyt gruba warstwa farby lub szpachli na ścianie wokół panelu
• Brak przewodu ochronnego PE w instalacji starszego typu (panel może odmawiać pracy)
• Przeciążenie obwodu przekraczające 700 W dla LED lub 800 W dla żarówek
• Niezakończone parowanie w trybie TWO WAY

Najczęstsze błędy przy montażu i jak je naprawić

Największym wrogiem instalacji dotykowej jest pośpiech. Krzyżowe połączenie L1 z L2 w pierwszym włączniku wygląda poprawnie, ale skutkuje sytuacją, w której lampa świeci stale albo wcale nie reaguje na dotyk. Rozwiązaniem jest rozpięcie zacisków i ponowne ich podłączenie zgodnie z oznaczeniami na obudowie.

Pulsowanie diody tuż po kalibracji zwykle oznacza, że panel wykrywa obciążenie poniżej progu minimalnego, na przykład żarówkę LED o mocy 2 W. Nowoczesne ściemniacze i włączniki wymagają obciążenia minimum 5 W, by poprawnie rozpoznać typ źródła światła. W takiej sytuacji wystarczy wymienić żarówkę na mocniejszą albo dodać kompensator obciążenia.

Samoczynne włączanie i wyłączanie najczęściej wynika z zakłóceń radiowych. Panele RF potrafią reagować na sygnały z pilotów samochodowych albo innych urządzeń działających w pobliżu. Pomaga zmiana kanału komunikacji w menu serwisowym albo przeniesienie panelu dalej od źródeł zakłóceń.

Brak reakcji po prawidłowej kalibracji to wskazówka, że przewód neutralny N nie został podłączony, choć producent tego wymaga. W modelach dwuprzewodowych (bez N) panel pobiera energię z obwodu oświetleniowego, co w połączeniu z niektórymi żarówkami LED prowadzi do migotzenia. W takim wypadku pomaga wymiana żarówek na modele z funkcją anti-flicker albo instalacja mostka neutralnego.

Kolejny problem to brak kompatybilności elementów w obrębie jednego systemu. Panel matka produkowany w jednej serii może odmówić współpracy z modułem RF z innej serii, nawet jeśli wizualnie wyglądają identycznie. Każdy producent prowadzi listę kompatybilności, którą warto sprawdzić przed zakupem kolejnego elementu.

Tabela kompatybilności źródeł światła

Konserwacja panelu dotykowego

Szklany front czyścimy miękką ściereczką z mikrofibry, lekko zwilżoną wodą lub środkiem do szyb bez amoniaku. Amoniak i silne rozpuszczalniki potrafią uszkodzić powłokę ochronną oraz warstwę pojemnościową sensora. Unikamy ścierek z mikrofibry pranych w płynach zawierających silikon, bo pozostawiają warstwę, która tłumi czułość dotyku.

Wentylacja za panelem też ma znaczenie. Panel zamknięty w szczelnej puszce może się przegrzewać, szczególnie przy dużym obciążeniu. Raz w roku warto wyłączyć bezpiecznik, zdjąć panel i sprawdzić, czy wokół jest wystarczająco dużo luzu na cyrkulację powietrza. Kurz i pajęczyny usuwamy suchym pędzelkiem.

FAQ dotyczące puszki podtynkowej i kabli

Minimalna średnica puszki podtynkowej dla standardowego włącznika to 60 mm, a optymalna głębokość to 45 mm. Gdy mamy do czynienia z włącznikiem schodowym, który ma więcej zacisków niż zwykły pojedynczy, głębokość puszki lepiej zwiększyć do 60 mm. To daje wystarczająco dużo miejsca na ułożenie przewodów bez ich zginania pod ostrym kątem.

Krotność puszki to opcja przydatna, gdy planujemy w przyszłości dodać kolejny element, na przykład czujnik temperatury albo dodatkowy przycisk. Standardowa krotność to dwie lub trzy połączone puszki obok siebie. Każda z nich musi mieć własny przewód fazowy L oraz wspólny przewód neutralny N.

Do obciążenia 700 W przy żarówkach LED wystarczy przekrój przewodu 1,5 mm², ale przy klasycznych żarówkach zbliżających się do 800 W zaleca się 2,5 mm². Dla dłuższych obwodów, przekraczających 20 metrów, przekrój 2,5 mm² warto zastosować niezależnie od obciążenia, bo spadki napięcia wpływają na stabilność pracy panelu.

Norma PN-HD 60364 dopuszcza prace przy instalacji 230 V osobom bez uprawnień SEP, pod warunkiem że obwód jest odłączony i zweryfikowany próbnikiem. W praktyce przy braku doświadczenia lepiej zlecić montaż elektrykowi z aktualnymi uprawnieniami, szczególnie gdy brakuje przewodu PE albo puszka wymaga kucia.

Wskazówka praktyczna. Przed pierwszym uruchomieniem zrób zdjęcie każdej puszki po podłączeniu, z zaznaczeniem kolorów przewodów. Za kilka miesięcy, gdy będziesz musiał wymienić żyrandol albo dodać ściemniacz, takie zdjęcie będzie warte więcej niż cała dokumentacja techniczna producenta.

Gotowy zestaw montażowy warto przetestować na stole jeszcze przed montażem w ścianie. Połączenie panelu z kostką elektryczną 230 V oraz zwykłą żarówką pozwala sprawdzić, czy kalibracja działa poprawnie, a parowanie w trybie TWO WAY przebiega bez zakłóceń. Dopiero po pozytywnym teście zabieramy się za wiercenie i kucie, bo zwrotny demontaż panelu już wpuszczonego w ścianę bywa frustrujący.
